invertendo o estepe

[SERGIO MOLLO]

Tweet

Ola;
Antes que falem, eu pesquisei e nao encontrei nada sobre isto.
Como vou trocar o servo-freio completo pelo do UNO, tambem vou usar o reservatorio de fluido que vai no cilindro, entao vou ter que inverter o estepe.
Alguem que ja tenha feito ou ja viu, pode me dizer qual a maneira mais facil de fazer o suporte para prende-lo?
Abracos

[BACALHAU]

Sérgio, quem eu sei que fez essa modificação foi o Rones Jr.
Eu já vi esse esquema em algum lugar, mas não lembro onde. Dei uma vasculhada no tópico e no HD do meu computador, mas não achei.
Mas, não é nada muito complicado de fazer não.
Quem sabe se o atual proprietário do Shrek ou algum dos colegas não coloca uma foto por aí.

[shuther4x4]

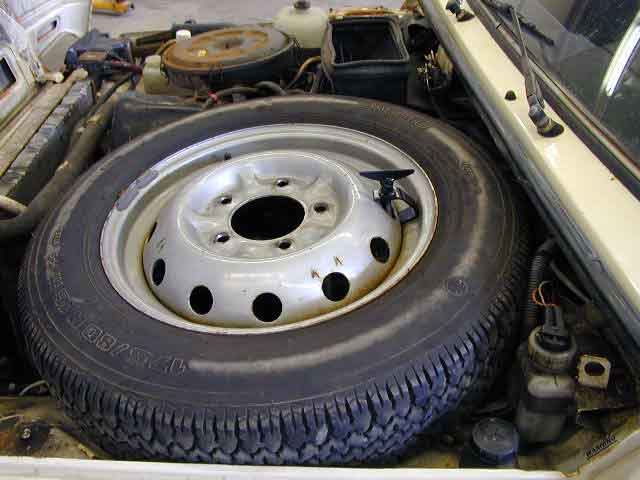

Tenho essas fotos aqui, será que ajudam.

atenção, os créditos não são meus, mas copiei elas sem anotar o mesmo!!

Abraços
Fábio

[SERGIO MOLLO]

Tenho essas fotos aqui, será que ajudam.

atenção, os créditos não são meus, mas copiei elas sem anotar o mesmo!!

Abraços
Fábio

Caro Fabio;
Obrigado pelas fotos, mas o parafuso comprido vai rosqueado aonde?
Abracos

[BACALHAU]

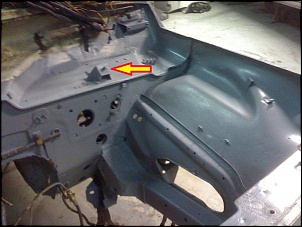

Pegando emprestada uma foto do "Donatello" (dá licença, Alex)...

Você vai rosquear esse parafuso (ui) no ponto indicado pela seta.
Se ali tiver um parafuso, retire-o e solde uma porca adequada à rosca do parafuso.
Se preferir, solde ali um parafuso com comprimento suficiente e prenda o estepe com uma porca. Talvez seja a melhor opção, para não ficar duas horas tentando acertar a porca com o parafuso.

Ah, o ponto indicado pela seta é onde é preso o estepe originalmente.

[SERGIO MOLLO]

Pegando emprestada uma foto do "Donatello" (dá licença, Alex)...

Você vai rosquear esse parafuso (ui) no ponto indicado pela seta.
Se ali tiver um parafuso, retire-o e solde uma porca adequada à rosca do parafuso.
Se preferir, solde ali um parafuso com comprimento suficiente e prenda o estepe com uma porca. Talvez seja a melhor opção, para não ficar duas horas tentando acertar a porca com o parafuso.

Ah, o ponto indicado pela seta é onde é preso o estepe originalmente.

Amigo Bacalhau;
O que eu tinha penssado, seria fazer uma luva , para rosquear naquele parafuso que voce mostrou, e na outra extremidade uma barrinha de rosca inteira, fazendo ma curvatura , para a mesma sair no furo do parafuso da roda. Ja' vi que nao tem nenhum outro meio mais simples.
Obrigado e abracos

[Edintruder]

Não seria interessante modificar apenas o local do reservatório. Tira ele do cilindro e conecta com mangueiras. Já isso por aqui no fórum Niva.

[shuther4x4]

Caro Fabio;
Obrigado pelas fotos, mas o parafuso comprido vai rosqueado aonde?
Abracos

Vai rosqueado em um L um pouco mais aberto, onde uma "perna" dele vai preso (parafusado) no prisioneiro original e a outra parte fica perpendicular ao parafuso da foto com uma porca soldada.
Fica totalmente reversível a "gambi".

Espero que tenha entendido.
Abraços.

[SERGIO MOLLO]

Vai rosqueado em um L um pouco mais aberto, onde uma "perna" dele vai preso (parafusado) no prisioneiro original e a outra parte fica perpendicular ao parafuso da foto com uma porca soldada.
Fica totalmente reversível a "gambi".

Espero que tenha entendido.
Abraços.

Caro Fabio;
Entendi. e eu queria algo reversivel.
Abracos
