  • #25
    Usuário Avatar de Trotta.79
    Entrada
    02/05/2010
    Local
    Belo Horizonte/MG
    Idade
    57
    Posts
    1,547
    Agradecimentos: 3



    Mais andamentos:
    Miniaturas de Anexos Miniaturas de Anexos Parachoque Traseiro da Xterra-dsc08555.jpg   Parachoque Traseiro da Xterra-dsc08557.jpg   Parachoque Traseiro da Xterra-dsc08559.jpg   Parachoque Traseiro da Xterra-dsc08560.jpg

  • #26
    Usuário
    Entrada
    19/12/2007
    Local
    Porto Alegre/RS
    Posts
    2,249
    Agradecimentos: 0
    All, nessa foto do post do Zykão a X esta com eixo traseiro por baixo do feixe de molas ou é impressão minha??
    Abrass na espera do meu suporte.
    Badia

    Citação Postado originalmente por ZYKAO Ver Post
    Trotta,

    a solucão para placa acho que é aquela que você mencionou, o braco que segura o estepe vai até a metade do PC ou um pouco mais e na outra parte é fixada a placa, não esqueca que tambem precisa ter ponto de iluminacão, mas isso é simples.

    Outra alternativa, seria deixar a placa lacrada no PC, mesmo sendo obstruida pelo suporte de estepe e uma outra placa tambem com iluminacão fixada, por exemplo no estepe ou no suporte dele, porem bem visivel e essa sem o lacre, como utilizado em vários caminhoes.

    Só tem que tomar cuidado para não ficar parecendo uma PP (penteadeira de Puta) com muita coisa

    Viram o suporte de papel higienico do cara?Anexo 298521

  • #27
    Usuário Avatar de ZYKAO
    Entrada
    09/06/2006
    Local
    São Paulo/SP
    Idade
    55
    Posts
    1,382
    Agradecimentos: 3
    Citação Postado originalmente por BADIA Ver Post
    All, nessa foto do post do Zykão a X esta com eixo traseiro por baixo do feixe de molas ou é impressão minha??
    Abrass na espera do meu suporte.
    Badia

    Fala Badia, essa da foto esta spoada mesmo, olha mais uma ai com jumelo revolver:
    Parachoque Traseiro da Xterra-suspensao-xt.jpg

    Trotta não tinha visto as fotos, parabens tá ficando muito bacana.
    Ainda bem que é engenheiro, porque dá um trabalho danado conseguir alinhar com a tampa traseira e os acabamentos laterais.

    abs

  • #28
    Usuário Avatar de Trotta.79
    Entrada
    02/05/2010
    Local
    Belo Horizonte/MG
    Idade
    57
    Posts
    1,547
    Agradecimentos: 3
    Zykão é um trabalho muito artesanal, é um tira e põe danado (ui!).

    Tem que ter paciência, mas tá indo bem.

    Valeu
    Miniaturas de Anexos Miniaturas de Anexos Parachoque Traseiro da Xterra-dsc08578.jpg   Parachoque Traseiro da Xterra-dsc08579.jpg   Parachoque Traseiro da Xterra-dsc08580.jpg

  • #29
    Usuário
    Entrada
    08/04/2010
    Local
    curitiba/PR
    Idade
    40
    Posts
    307
    Agradecimentos: 0
    Bacana, naot tinha visto este topico.
    estou ainda trabalhando na parte final ja do meu dianteiro. eitas coisa trabalhosa, hehe vou postar umas fotos de como esta ficando no link dos dianteiros.
    mas dependendo do preco desse traseiro sou afim de pegar pronto.
    no meu caso acho interessante, q tenha pontos de ancoragem e colocar um suporte p engate embutido.
    o stepe prefiro jogar em cima do carro...
    vamos acompanhando..
    ta show ei trotta..
    valeu por tudo ae.
    abracao..
    Brusa...Ex tr4, ex xterra 2006/ ex xterra 2004, atual Toyota sw4.

  • #30
    Usuário
    Entrada
    08/04/2010
    Local
    curitiba/PR
    Idade
    40
    Posts
    307
    Agradecimentos: 0

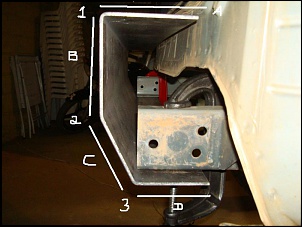

    Parachoque Traseiro da Xterra-traseiro2.jpgAe Trotta, como ja estou na luta do dianteiro acho q ja vou em enfiar no traseiro tbm.
    vc sabe me dizer as medidas A,B,C e D da figura e os angulos 1,2 e 3.
    Assim ja mando dobrar as chapas. Apesar q vo ter q tirar o traseiro p moldar a peca q vai no chassi.
    ja se ja tiver essas medidas me poupa trabalho.
    se nao tiver tbm, nao esquenta a cabeca, haha
    valeuu povo...
    Brusa...Ex tr4, ex xterra 2006/ ex xterra 2004, atual Toyota sw4.

  • #31
    Usuário Avatar de Trotta.79
    Entrada
    02/05/2010
    Local
    Belo Horizonte/MG
    Idade
    57
    Posts
    1,547
    Agradecimentos: 3
    Brusa, não estou fabricando comercialmente. Não tenho tempo para isso. É por puro hobby e prazer. Quando ficar pronto, se alguém se dispuser e houver interessados passo todas as dicas para quem quiser. O Octávio está fabricando comercialmente este parachoque, não sei se já ficou pronto. Ele anuncia aqui no forum: http://www.4x4brasil.com.br/forum/an...ml#post1502973

    As medidas são: A 140mm, B 130mm, C 100mm e D 100mm. Angulos, 1-90º, 2-27º e 3-90º.

    A medida "A" fiz maior para reduzir "in loco". Essa aproximação junto ao carro é em curva, tive que ir tirando com disco de corte, serviço muito pesado e cansativo, afinal a chapa é 3/16". Mas ficou muito bom. Outro segredo é a chapa de ancoragem interna das longarinas para garantir uma boa sustentação entre parachoque e chassi. Tá quase terminada, daqui a alguns dias posto fotos.
    Qualquer coisa vai perguntando.

    Valeu

  • #32
    fala Brusa, fui no barracao do jeep, um amigo seu comentou da sua empreita para finalizar o Pc dianteiro....quem comentou, nao lembro o nome, mas dono da tissottoys.

  • #33
    Usuário
    Entrada
    08/04/2010
    Local
    curitiba/PR
    Idade
    40
    Posts
    307
    Agradecimentos: 0
    Ae schypula, entao e o Ricardo Tissot?
    gente boa ele, estamos pensando em abrir uma loja de equipos off road aki no hauer, hehe..
    entao, to an luta ae, o duro e o tempo curto... To fazendo o dianteiro e ja vo me enfiar direto no traseiro p nao perder o embalo...
    a tua xterra ta plotada ne?
    ja vi ela numa corrida de aventura em campo magro, ta show!!!
    vamos combinare uns passeios aki pela regiao... me add no msn e email brusinha@hotmail.com
    valeuu

    Citação Postado originalmente por schypula Ver Post
    fala Brusa, fui no barracao do jeep, um amigo seu comentou da sua empreita para finalizar o Pc dianteiro....quem comentou, nao lembro o nome, mas dono da tissottoys.
    Brusa...Ex tr4, ex xterra 2006/ ex xterra 2004, atual Toyota sw4.

  • #34
    Usuário
    Entrada
    08/04/2010
    Local
    curitiba/PR
    Idade
    40
    Posts
    307
    Agradecimentos: 0
    Esse angulo 2 de -27 seria em relacao a uma linha horizontal correto? ficando em 117 graus em relacao a chapa, entendeu?
    e a medida que falta e o comprimento? hehe pode me dizer?

    quero ver se tiro os parachoques p pegar a medida dos suporte que vao no chassi e ja planejar um sistema de ancoragem nas longarinas c vc fez? se puder me passar pronto, melhor ainda...
    abracao...

    Citação Postado originalmente por Brusa85 Ver Post
    Parachoque Traseiro da Xterra-traseiro2.jpgAe Trotta, como ja estou na luta do dianteiro acho q ja vou em enfiar no traseiro tbm.
    vc sabe me dizer as medidas A,B,C e D da figura e os angulos 1,2 e 3.
    Assim ja mando dobrar as chapas. Apesar q vo ter q tirar o traseiro p moldar a peca q vai no chassi.
    ja se ja tiver essas medidas me poupa trabalho.
    se nao tiver tbm, nao esquenta a cabeca, haha
    valeuu povo...
    Brusa...Ex tr4, ex xterra 2006/ ex xterra 2004, atual Toyota sw4.

  • #35
    Usuário
    Entrada
    08/04/2010
    Local
    curitiba/PR
    Idade
    40
    Posts
    307
    Agradecimentos: 0
    Corrigindo, em vez de linha horizontal e na verdade vertical....
    eita cachaçca, hahahaha


    Citação Postado originalmente por Brusa85 Ver Post
    Esse angulo 2 de -27 seria em relacao a uma linha horizontal correto? ficando em 117 graus em relacao a chapa, entendeu?
    e a medida que falta e o comprimento? hehe pode me dizer?

    quero ver se tiro os parachoques p pegar a medida dos suporte que vao no chassi e ja planejar um sistema de ancoragem nas longarinas c vc fez? se puder me passar pronto, melhor ainda...
    abracao...
    Brusa...Ex tr4, ex xterra 2006/ ex xterra 2004, atual Toyota sw4.

  • #36
    Usuário Avatar de Trotta.79
    Entrada
    02/05/2010
    Local
    Belo Horizonte/MG
    Idade
    57
    Posts
    1,547
    Agradecimentos: 3
    Citação Postado originalmente por Brusa85 Ver Post
    Esse angulo 2 de -27 seria em relacao a uma linha horizontal correto? ficando em 117 graus em relacao a chapa, entendeu?
    e a medida que falta e o comprimento? hehe pode me dizer?

    quero ver se tiro os parachoques p pegar a medida dos suporte que vao no chassi e ja planejar um sistema de ancoragem nas longarinas c vc fez? se puder me passar pronto, melhor ainda...
    abracao...

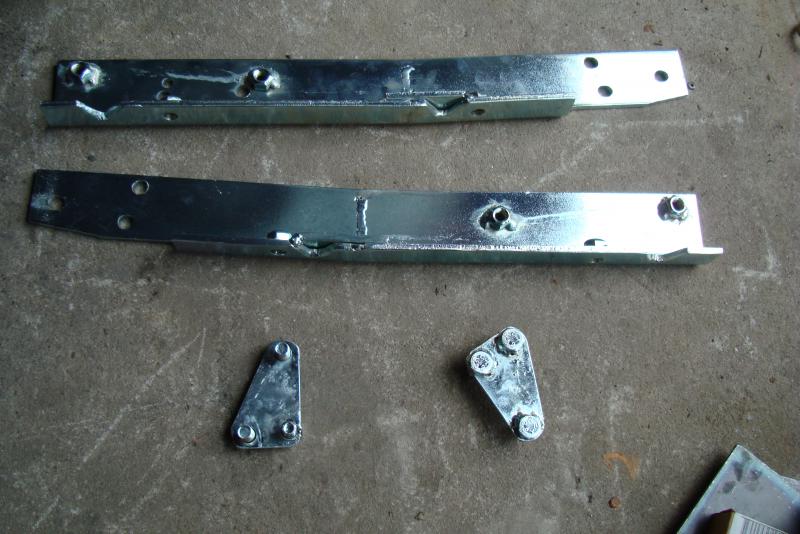

    É isso mesmo, 117º. O comprimento, usei 1150mm. O ancorador usei chapa de 1/4 e comprimento de 600mm. Não tenho como passar o esquema do ancorador, fiz artesanalmente. Veja a foto antes e no meio da confecção. Tem que ir colocando ,medindo, furando, cortando aos poucos. Depois vc pode até fazer um gabarito para confeccionar vários.
    Valeu
    Miniaturas de Anexos Miniaturas de Anexos Parachoque Traseiro da Xterra-dsc08555.jpg   Parachoque Traseiro da Xterra-dsc08557.jpg
