  • #25
    Usuário
    Entrada
    20/09/2004
    Local
    Bauru/SP
    Idade
    46
    Posts
    1,806
    Agradecimentos: 0



    Ok, Pessoal quando fazemos este serviço na TT4, torneamos o carretel a fim de inserir rolamentos conicos com capa, torneamos também um pino sob medida, com rosca + uma bucha calço para permitir a ajustagem, como se fosse um cubo de roda.

    Fica perfeito, sem ronco, e mais permite a regulagem sem remoção da caixa, não permite que a engrenagem se desgaste internamente, pois a mesma não tem mais contato com o eixo, os rolamentos podem ser facilmente trocados.

    Rolamentos utilizados Nº 30205

    Um torneiro bom faz o serviço, a TT4 cobra R$ 150,00 para usinagem de todas as peças.

    Um abraço a todos Afonso Carlos.

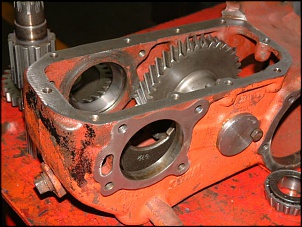

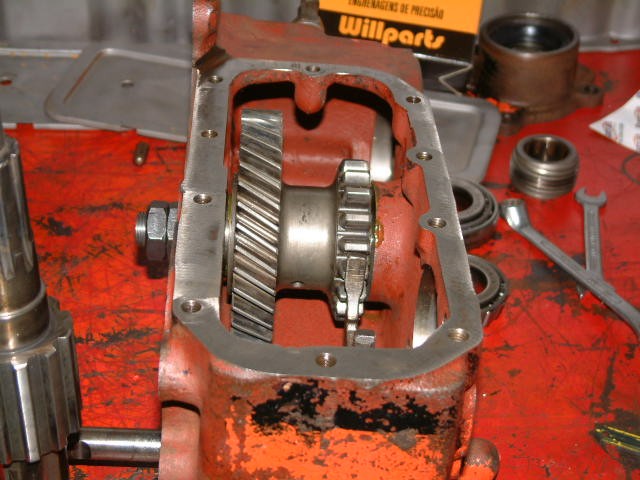

    Miniaturas de Anexos Miniaturas de Anexos Rolamentos no carretel da reduzida-dscf0428_345.jpg   Rolamentos no carretel da reduzida-dscf0429_159.jpg

  • #26
    hehe , a minha ta igualzinha a da foto do afonso , por acaso vc não fez nenhuma para ninguem de piraju ??? pois foi um amigo de la que levou no cara que fez o serviço e cobrou exatos 150 pilas a 2 anos , a regulagem é feita por fora sem abrir a caixa , tudo igualzinho
    []'s

  • #27
    Usuário Avatar de piffer
    Entrada
    17/03/2003
    Local
    itu/SP
    Idade
    54
    Posts
    123
    Agradecimentos: 0
    Rolamentos utilizados Nº 30205 , estes rolamentos são de roda, cambio????
    se entendi a reduzida não tem que ser usinada. Somente o carretel e que é usinado???[/quote]

  • #28
    mexe no carretel e na caixa , o cara que "fez" a minha disse que é de roda de f-4000 , os que o afonso usa não sei
    []'s

  • #29
    Usuário
    Entrada
    20/09/2004
    Local
    Bauru/SP
    Idade
    46
    Posts
    1,806
    Agradecimentos: 0
    Citação Postado originalmente por Beto Lacerda
    hehe , a minha ta igualzinha a da foto do afonso , por acaso vc não fez nenhuma para ninguem de piraju ??? pois foi um amigo de la que levou no cara que fez o serviço e cobrou exatos 150 pilas a 2 anos , a regulagem é feita por fora sem abrir a caixa , tudo igualzinho
    []'s

    Ok, Beto já fizemos algumas para Piraju sim pode até ser a mesma.

    Ps, a caixa não é usinada, só o carretel, não sei a onde mais são utilizados estes rolamentos (30205) mas tenho certeza que não são da roda do F-4000.

    Um abraço a todos Afonso Carlos.

  • #30
    Usuário Avatar de elcio
    Entrada
    23/03/2004
    Local
    Cianorte/PR
    Posts
    1,468
    Agradecimentos: 0
    Afonso:

    tenho uns amigos indo pra Bauru nesta semana.
    se eu mandar a minha t-case por eles, vc faria este serviço pra mim?
    e quanto fica o serviço total? daria pra vc mandar de volta por eles. acho que vao ficar por ai uma semana.

    []´s

  • #31
    Usuário
    Entrada
    20/09/2004
    Local
    Bauru/SP
    Idade
    46
    Posts
    1,806
    Agradecimentos: 0
    Ok, Elcio da para arranjar sim, mas preciso saber quando seu pessoal vem e quando vai.

    Um abraço Afonso Carlos.

  • #32
    Usuário Avatar de piffer
    Entrada
    17/03/2003
    Local
    itu/SP
    Idade
    54
    Posts
    123
    Agradecimentos: 0
    Afonso, tirei minha reduzida para revisar e pretendo colocar os rolamentos no carretel.O torneiro que vai executar o trabalho tem algumas duvidas:
    1- O diametro do pino a ser feito e igual ao pino original
    2- Como é essa bucha calço para apoiar o rolamento
    você não teria foto do carretel usinado e do pino para postar, Obrigado.

  • #33
    Usuário
    Entrada
    20/09/2004
    Local
    Bauru/SP
    Idade
    46
    Posts
    1,806
    Agradecimentos: 0
    OK, O pino tem o diametro igual ao do rolamento utilizado (30205).

    Infelizmente não tenho mais fotos.

    Um grande abraço Afonso Carlos.

  • #34
    Usuário Avatar de Mozer
    Entrada
    16/11/2004
    Local
    Casimiro de Abreu/RJ
    Idade
    44
    Posts
    243
    Agradecimentos: 0

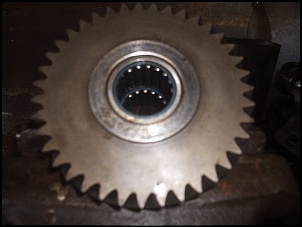

    Bem pessoal, estou ressucitando o tópico pra dizer que segui o conselho do Marco Aurélio e adaptei o rolamento de agulhas 202820-BR no carretel de minha reduzida. Trata-se de uma adaptação simples já que basta usinar o carretel por dentro para colocar os rolamentos e usar o pino original. Seguem fotos para facilitar o entendimento geral.

    So me falta agora colocar as botinas no chão e testar o trabalho.

    Abração a todos.
    Miniaturas de Anexos Miniaturas de Anexos Rolamentos no carretel da reduzida-foto_126_559.jpg   Rolamentos no carretel da reduzida-foto_127_582.jpg

  • #35
    Usuário Avatar de Mozer
    Entrada
    16/11/2004
    Local
    Casimiro de Abreu/RJ
    Idade
    44
    Posts
    243
    Agradecimentos: 0

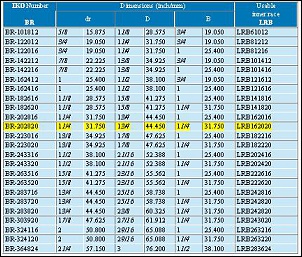

    Segue a tabela com as medidas do rolamento e esboço da usinagem.
    Miniaturas de Anexos Miniaturas de Anexos Rolamentos no carretel da reduzida-rolamento_agulha_121.jpg
    Rolamentos no carretel da reduzida Imagens Anexas Rolamentos no carretel da reduzida-adapta__o_445.jpg

  • #36
    Usuário Avatar de fernandão
    Entrada
    01/02/2005
    Local
    Botucatu/SP
    Idade
    50
    Posts
    1,649
    Agradecimentos: 0
    eu já tinha lido esse topico mas não coseguia achar de novo
    ainda bem que vc o ressucitou


    []´s
