Suspensões

[Flávio Cadore]

Tweet

Show de bola o carro amarelo...

[Alexandre Magri]

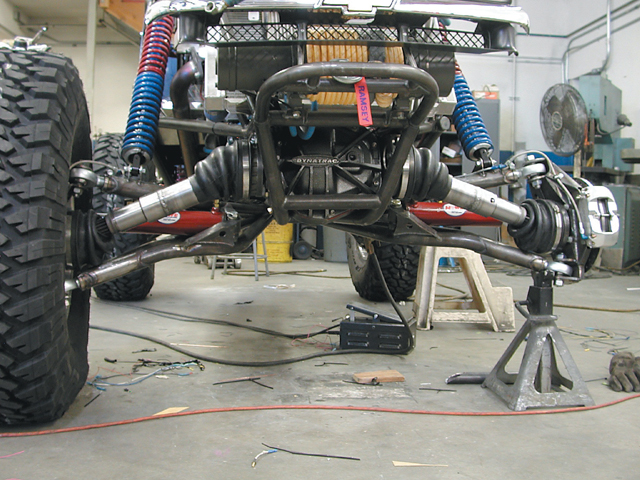

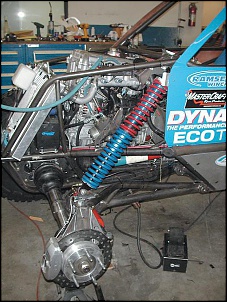

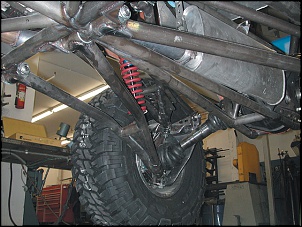

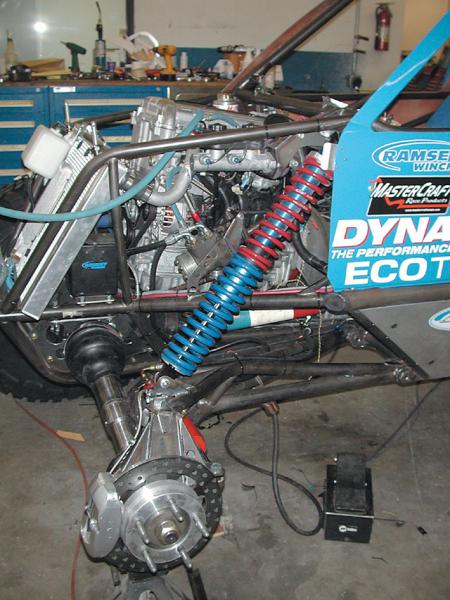

boa esse tópico, algum dia pretendo montar uma gaiola com suspensão independente mas não é pra hj. segue mais umas fotos.
abraço

[leobnaval]

Show esta suspensão heim Alexandre...

[tqf2]

mas já adianto que é muito fácil fazer um duplo A para o Fusca ( plug-and-play).
Eu preciso da distância entre centros do furos do chifre...
E a distância do centro do eixo traseiro até a linha de centro dos furos do chifre...
Já estava esquecendo a largura da traseira...

O que seria esse chifre..?

[Rafael Pezão]

Olá meus caros.

Acompanho a tempos o fórum mas nunca participei, mas agora vou participar tbm, mais perguntar d q responder eheheh

Sempre pensei em montar uma gaiola monoposto porém c/ suspensão de duplo A c/ curso generoso + ou - 400 mm dianteira e traseira, motor "central" ou seja, motor e câmbio VW AP (1.8 tem bom torque).

Vi este tipo e projeto em outro tópico e fiquei contente c/ a possibilidade de realizar algo assim.

A idéia seria usar amortecedores c/ molas traseiro de moto de cross, e braços da suspa c/ comprimento maior, semieixos alongados, o probelma seriam as rótulas, como já disseram são importadas e d´fíceis d achar, ae tem adaptar algo mais disponível.

|Estou desenhando um modelo no Catia e ao terminar posto aki.

Abraços a todos

[leobnaval]

Rafael, acho dificil você achar um amort. tras. de moto com um bom curso, na verdade o bom curso da susp. tras. das motos cross se deve a o comprimento da balança ser bem grande e a fixação do amortecedor ser quase que na extremidade desta alavanca, portanto o curso da susp. é grande pois o posicionamento do amortecedor sofre um grande efeito alavanca, portanto o curso do amortecedor é pequeno, mas o da susp. é grande...

Acho que deu pra entender.

Abraços, Leo

[Flávio Cadore]

Olá meus caros.

Acompanho a tempos o fórum mas nunca participei, mas agora vou participar tbm, mais perguntar d q responder eheheh

Sempre pensei em montar uma gaiola monoposto porém c/ suspensão de duplo A c/ curso generoso + ou - 400 mm dianteira e traseira, motor "central" ou seja, motor e câmbio VW AP (1.8 tem bom torque).

Vi este tipo e projeto em outro tópico e fiquei contente c/ a possibilidade de realizar algo assim.

A idéia seria usar amortecedores c/ molas traseiro de moto de cross, e braços da suspa c/ comprimento maior, semieixos alongados, o probelma seriam as rótulas, como já disseram são importadas e d´fíceis d achar, ae tem adaptar algo mais disponível.

|Estou desenhando um modelo no Catia e ao terminar posto aki.

Abraços a todos

Um amortecedor de moto de cross tem em média uns 40 a 50 mm de curso.

O chifre para quem não conhece ou nunca teve...hehehe...está em vermelho no vídeo. "Tô" ficando bom na bagaça!

[ame]http://www.youtube.com/watch?v=i1905ocLY5Y[/ame]

[Rafael Pezão]

Rafael, acho dificil você achar um amort. tras. de moto com um bom curso, na verdade o bom curso da susp. tras. das motos cross se deve a o comprimento da balança ser bem grande e a fixação do amortecedor ser quase que na extremidade desta alavanca, portanto o curso da susp. é grande pois o posicionamento do amortecedor sofre um grande efeito alavanca, portanto o curso do amortecedor é pequeno, mas o da susp. é grande...

Acho que deu pra entender.

Abraços, Leo

Realmente o curso do pistão da suspa traseira de moto é pequena, minha idéia seria realmente o efeito alavanca com curso longho devido ao comprimento dos braços, mas apostando no peso reduzido do conjunto, se vai aguentar já é uma grande dúvida pois na motos o ssitema do prolink rola a suspa diminuindo a carga lateral sobre ela.

Esse tipo de supa c/ braços longos é muito usado nos Bugs de areia dos americanos, claro q usam suspa fox ou bilstein...aki seria gambipro
Bolei um sistema igual ao de bike de downhill. chamado FSR tanto diateira e traseira, tá só nos croqui, sobrando tempo passo em CAD e posto aki.

Abraços

[leobnaval]

Não é que não funciona, mas o ponto de fixação do amortecedor deveria ficar o mais perto possivel da ponta de eixo para não ter que usar um material muito pesado, devido a alta força que a balança iria sofrer, já com a mola e amortecedor perto do ponto de solicitação a força é transmitida diretamente ao ponto de sustentação e amortecimento, podendo as balanças serem mais leves o que contribui para uma melhor performance do conjunto, pois menor massa não suspensa igual melhor rendimento.

Abraços, Leo

[diegot]

Considerando as observações do Leo: deixando o ponto de apoio do sistema mola/amortecedor próximo da manga de eixo e ainda ter um bom curso de suspensão com um amortecedor de moto você pode usar um push-rod e uma alavanca, deixando os amortecedores "in-board". Uma coisa que você precisa considerar é o aumeto do coeficiente de mola e do amortecimento, esses amortecedores coilover de motos já tem uma constante de mola bem grande, não sei dizer sobre o amortecimento, talvez um trabalho nas válvulas resolva.

[Flávio Cadore]

Teoricamente é possível usar um amortecedor de pouco curso, mas... imagine uma gaiola em torno de 600 kg, a moto tem 100 kg e vc terá que compensar na alavanca o peso a mais, acho que não compensa e além de ter que projetar uma balança para fazer o serviço...
E depois de feito tudo isto vc vai precisar de 4 amortecedores de cross, vc até pode achar 1 de barbada, mas 4!!!

[diegot]

Flávio
Se a mecânica for de carro o peso da gaiola aumenta bastante, mas se for um kartcross pode ser sim ser usado esses amortecedores além do fato que todo o peso do carro vai ficar dividido entre as 4 rodas, sacrificando um pouco o curso na traseira pode-se usar 4 amortecedores iguais. Meu comentário acima é para uma suspensão duplo-A, se usar braço de arrasto na traseira a fixação é direta.
