Piranha 600cc Ténéré Susp. Individual "CONSTRUÇÃO"

Citação:

---

Postado originalmente por gbombana

Ta certo... Será que funciona se colocar esse cebolão no lugar da tampa de oléo do bloco do motor ? vou ver se acho um que o bulbo dele entre pra dentro do bloco igual a vareta da tampa.
Porque é ruim ter que furar o bloco, depois se eu precisar vender, como eu to pensando para colocar um motor maior é dificil.

Abs.

---

Nos motres de CG e XR (150 e 200) tem uma tampa do filtro/tela, na parte de baixo esquerda do motor, que os caras adaptam uma saída para radiador de óleo e dá também para adaptar o sensor de temperatura ( tem que fazer uma peça de alumínio com a rosca do sensor e soldar na tampa)...como é Kart Cross daria até para instalar no lugar do parafuso de esgotamento do óleo, bem embaixo do motor.

Poxa, então nem vou instalar esse sensor e ventoinha, vou comprar um radiador da twister e colocar no motor, mas como faz para que o óleo suba pela mangueira do radiador, já que ela vai ficar pra cima do motor, e onde eu posso colocar a saida de oléo do radiador pra jogar o oléo de volta no carter ?

Citação:

---

Postado originalmente por gbombana

Poxa, então nem vou instalar esse sensor e ventoinha, vou comprar um radiador da twister e colocar no motor, mas como faz para que o óleo suba pela mangueira do radiador, já que ela vai ficar pra cima do motor, e onde eu posso colocar a saida de oléo do radiador pra jogar o oléo de volta no carter ?

---

Amigo não é simples assim, dependendo do motor tem que furar o bloco, precisamente para e fazer a saida da bomba de oleo, é assim em praticamente todos que não sairam com radiador de oleo....

os motores que a lubificação do cabeçote passa com um cano por fora é serviço porco desviar para um radiador que pode perder pressão por causa do radiador, e se for usar sensor de temperatura faça o antes do radiador, se não ele vai mentir a temperatura real do oleo......

Tava pensando nisso também, vou montar a ventoinha mesmo, o motor da xr não passa por fora o cano do óleo do cabeçote, vou montar um cebolão na tampa do filtro pra não ter que furar o bloco.


Abs.

Comprei a tampa do filtro por 3,60 pilas, porém o cebolão é M22 x 1,5...tenho minhas dúvidas se o bicho fica bem preso...as paredes da tampa são bem finas....tem alguns que são M16...mas para ligar luz da temperatura no painel...não dá pra ser qualquer um por causa da corrente que passa pra ligar e desligar a ventoinha...alguém tem uma idéia aí...abrass

Tem que fazer uma bucha de alumínio com a rosca do cebolão e soldar na tampa.

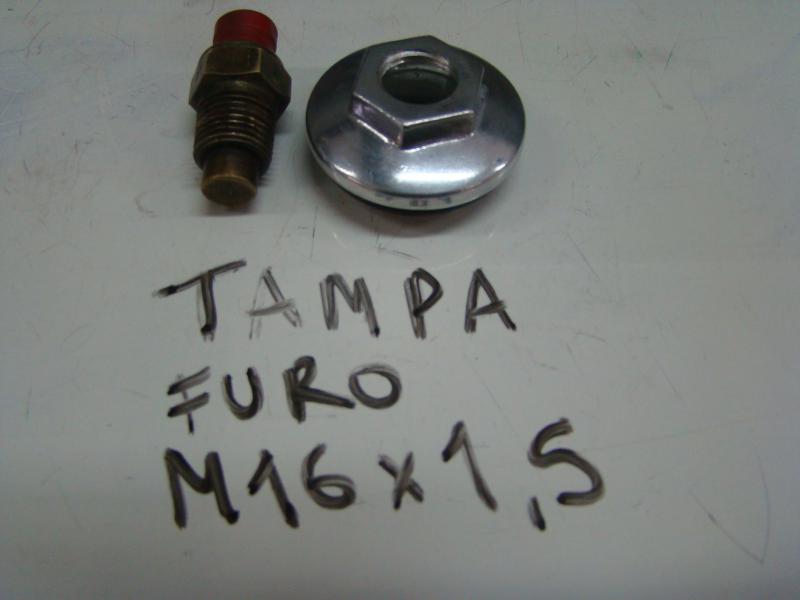

Anexo 373320Anexo 373321Anexo 373318 Dá uma olhada Flavio, a parede é um pouco fina, mas como é uma peça barata eachei uma cebolinha da luz do painel vou testar..como fica...na peça eu fiz rosca M16 x 1,5, pode ver que o ficou bom mas com M22 só soldando uma bucha ou ainda fazendo uma peça toda em latão com o sextavado maior e parede mais grossa...lembrando que ainda tem o filtro para colocar dentro desta peça....um abraço...hoje à noite posto fotos do meu bichinho...

Agardis, a rosca você fez com macho ou no torno ?, vou tirar a tampa do motor e ver se a parede é fina, se for acho que vou fazer uma tampa no torno já com o furo e rosca pro cebolão, eu faço curso lá no SENAI então torno ta de boa, e a cabeça sextavada eu faço na serrinha mesmo, ou da pra fazer um furo na tampa e uma porca M16 por tras do cebolão e da tampa e colocar uma guarnição pra vedar.

Abs.

agardis sobre a corrente eletrica do sebolao vc pode estar usando réles automotivos, sao baratos e alguns tem tolerancia de 40 amperes

abs

Fiz um furo inicial com broca de centro no torno depois broca de 14,25 mm e no final com a peça presa no torno coloquei o macho no lugar da broca e pronto...mas se vc tem torno faz a peça de alumínio ou latão com uma parede mais grossa...e mete o cebolão...detalhe tenta usar o de ventoibnha mesmo no meu caso vou fazer um teste com o de luz de painel...vou testar qualquer coisa aviso se der pane...valeu...hâ disse que ia postar a foto do bichinho...então lá vai a criança pronta pra correr com sapato novo na traseira dois de 22x8,5x10...abraxxx

Citação:

---

Postado originalmente por Agadirs

Anexo 373320Anexo 373321Anexo 373318 Dá uma olhada Flavio, a parede é um pouco fina, mas como é uma peça barata eachei uma cebolinha da luz do painel vou testar..como fica...na peça eu fiz rosca M16 x 1,5, pode ver que o ficou bom mas com M22 só soldando uma bucha ou ainda fazendo uma peça toda em latão com o sextavado maior e parede mais grossa...lembrando que ainda tem o filtro para colocar dentro desta peça....um abraço...hoje à noite posto fotos do meu bichinho...

---

Então Agadirs, legal tua solução, e pra colaborar mais ainda, há um termostato (cebolinha) para apropriado para motos. Assim, além da rosca menor que procuras, ainda é uma peça apropriada para esta aplicação nestes motores.
Anexo 373439

Citação:

---

Postado originalmente por lpilz1

Então Agadirs, legal tua solução, e pra colaborar mais ainda, há um termostato (cebolinha) para apropriado para motos. Assim, além da rosca menor que procuras, ainda é uma peça apropriada para esta aplicação nestes motores.
Anexo 373439

---

Bahhh agora fechou ...beleza vou dar uma olhada nesta peça...valeu Lpilz
