Jegão Crawling

Citação:

---

Postado originalmente por DJunior

Desenho pra que :putz:.

---

Eu sei, mas se vc tivesse o desenho eu já mandava cortar e furar a chapa, e não iria perder tempo no fds fazendo isso 8)

Concordo com vc sobre as buchas, pro motor eu acho que ou é nylon ou de jumelos mesmo.

[]´s

Citação:

---

Postado originalmente por fugger

Eu sei, mas se vc tivesse o desenho eu já mandava cortar e furar a chapa, e não iria perder tempo no fds fazendo isso 8)

Concordo com vc sobre as buchas, pro motor eu acho que ou é nylon ou de jumelos mesmo.

[]´s

---

Fugger

Outro detalhe que eu acabei de lembrar. As chapas não são simétricas. Os dois furos de baixo são iguais, mas o superior tem diferença na altura do lado direito para o lado esquerdo.

Só para você perder mais tempo no final de semana :odedo:.

Abraços,

Dirceu

All,

O radiador chegou e já foi para o lugar :palmas:.

O menor na frente vai refrigerar o óleo do motor.

Abraços,

Dirceu

As últimas peças do motor chegaram hoje dos EUA.

Agora vou poder finalizar a montagem do motor e muito em breve colocar o mesmo para funcionar!

- Molas das válvula ISKENDERIAN 6005;

- Prato das válvulas ISKY - Cromo Molibdenio, e

- Trava das válvulas Crane Cams.

Já estou sonhando com o resultado...

Abraços,

Dirceu

Citação:

---

Postado originalmente por DJunior

All,

Os suportes do motor foram feitos neste final de semana e o motor foi devidamente posicionado.

Agradecimentos aos amigos Fernando Risso e Fugger pela idéia do suporte.

Abraços,

Dirceu

---

E ai dirceu tudo certo gostei desses suportes hehehe ,:dance:ta ficando bom o jeep boa sorte nessa empreitada :concordo:

All,

Neste final de semana comecei a montar o eixo traseiro :dance:. Com a ferramenta adequada é tudo mais fácil :palmas:.

Agora preciso tirar uma dúvida. De acordo com o manual da Spicer, após o rolamento secundário é necessário montar uma arruela, o retentor e a luva do cardãn. A arruela que eu tenho, tem o diâmetro interno maior que o diâmetro da luva do cardãn, ou seja, a luva do cardãn apoia diretamente no rolamento e não na arruela. Assim sendo, a arruela fica completamente solta. Isso está correto, ou a arruela que eu tenho está errada?

Aguardo comentários e ajuda de todos,

Abraços,

Dirceu

Dirceu, não sei qual é a jaca que tá dando aí mas da uma olhada nesse manual http://www.4x4brasil.com.br/forum/sh...97#post1073697

Não sei se é o mesmo que vc tem mas nesse aparece a vista explodida de vários itens e várias orientações de montagem e regulagem, pode ser que ajude a solucionar.

[]'s

Citação:

---

Postado originalmente por Elmer_Jeep

Dirceu, não sei qual é a jaca que tá dando aí mas da uma olhada nesse manual http://www.4x4brasil.com.br/forum/sh...97#post1073697

Não sei se é o mesmo que vc tem mas nesse aparece a vista explodida de vários itens e várias orientações de montagem e regulagem, pode ser que ajude a solucionar.

[]'s

---

Elmer,

O manual que eu tenho é esse mesmo. A dúvida é na arruela defletora número 6. O diâmetro interno dela é maior que o diâmetro externo da luva do cardãn. Desta forma, a luva é quem apoia no rolamento e eu não sei se isso é correto (o manual não fala nada :pensativo:).

Abraços e obrigado pela ajuda.

Dirceu

parabéns!!
espero ver ele pronto!!!

DJunior,parabens pelo trampo:concordo::concordo::concordo::concordo:
me fala uma coisa,onde voce comprou a ferramenta de profundidade do pinhão??
quero comprar uma pra mim!!
abraços
edison

Citação:

---

Postado originalmente por DJunior

All,

Neste final de semana comecei a montar o eixo traseiro :dance:. Com a ferramenta adequada é tudo mais fácil :palmas:.

Agora preciso tirar uma dúvida. De acordo com o manual da Spicer, após o rolamento secundário é necessário montar uma arruela, o retentor e a luva do cardãn. A arruela que eu tenho, tem o diâmetro interno maior que o diâmetro da luva do cardãn, ou seja, a luva do cardãn apoia diretamente no rolamento e não na arruela. Assim sendo, a arruela fica completamente solta. Isso está correto, ou a arruela que eu tenho está errada?

Aguardo comentários e ajuda de todos,

Abraços,

Dirceu

---

Citação:

---

Postado originalmente por 4X4GARAGE

DJunior,parabens pelo trampo:concordo::concordo::concordo::concordo:
me fala uma coisa,onde voce comprou a ferramenta de profundidade do pinhão??
quero comprar uma pra mim!!
abraços
edison

---

Edison,

Da uma olhada nesta loja. Mas prepara o bolso... :sad:

http://www.lojadomecanico.com.br/

Abraços,

Dirceu

Depois de algum tempo parado, retomei a montagem do Jegão Crawling.

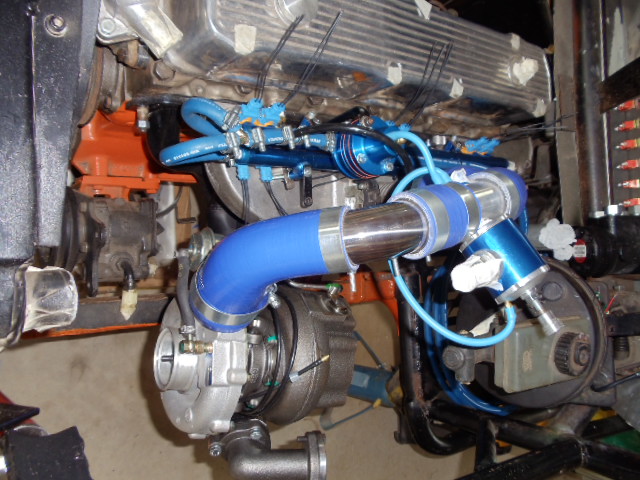

Algumas fotos da preparação do motor.

Abraços,

Dirceu


Anexo 291576Anexo 291577Anexo 291578Anexo 291579
