SYE da NP-271/273

**equipeminas4x4** · 27/04/2009 16:41

é exatamente isso q eu acho, ele tá ali por causa do comprimento do eixo. Se vai encurtar ele perde a função.

[]´s

**Elmer_Jeep** · 29/04/2009 09:46

Postado originalmente por equipeminas4x4

se vai encurtar o eixo, não precisa colocar outro rolamento. Essa ponta roscada tb pode eliminar e fazer o sistema igual do tutorial, colocando uma flange plana onde vc vai parafusar direto a junta CV. E por falar nessa flande do cardan, como é q conseguiu fixar a CV nessa flange de cruzeta???
Eu acho q tá fácil reduzir isso ae e ganhar suas sonhadas 4".

[]´s

Vamos lá, esqueci de responder sobre o cv, não vou usar mais, no final das contas conseguimos um garfo de pinhão do caminhão GM-D60 com o respectivo retentor e vou fazer um cardan comum mesmo à partir do cardan original da F250 4x2 com cruzetas 5-160x.

O eixo já foi usinado e optamos por instalar o rolamento extra, ontem a tarde mandei pra uma tornearia onde o cara vai fazer as estrias pra mim e quando voltar faremos aqui a rosca. O eixo foi encurtado em 12cm (quase 5")

Encomendei numa empresa em manaus um bloco de alumínio de 6" x 6" pra confeccionar o novo focinho com apoio pro rolamento e retentor

Algumas fotos:

**equipeminas4x4** · 29/04/2009 10:04

Postado originalmente por Elmer_Jeep

Vamos lá, esqueci de responder sobre o cv, não vou usar mais, no final das contas conseguimos um garfo de pinhão do caminhão GM-D60 com o respectivo retentor e vou fazer um cardan comum mesmo à partir do cardan original da F250 4x2 com cruzetas 5-160x.

O eixo já foi usinado e optamos por instalar o rolamento extra, ontem a tarde mandei pra uma tornearia onde o cara vai fazer as estrias pra mim e quando voltar faremos aqui a rosca. O eixo foi encurtado em 12cm (quase 5")

Encomendei numa empresa em manaus um bloco de alumínio de 6" x 6" pra confeccionar o novo focinho com apoio pro rolamento e retentor

Algumas fotos:

Não entendi pq não vai usar a CV, pois além de aumentar o ângulo de trabalho do cardan, ela é forte pacaraio. Não esquece de fazer tratamento nas estrias depois de prontas.

[]´s

**Elmer_Jeep** · 30/04/2009 18:46

Postado originalmente por Elmer_Jeep

...
O eixo já foi usinado e optamos por instalar o rolamento extra, ontem a tarde mandei pra uma tornearia onde o cara vai fazer as estrias pra mim e quando voltar faremos aqui a rosca. O eixo foi encurtado em 12cm (quase 5")

Encomendei numa empresa em manaus um bloco de alumínio de 6" x 6" pra confeccionar o novo focinho com apoio pro rolamento e retentor

Algumas fotos:

O eixo chegou com as estrias ok

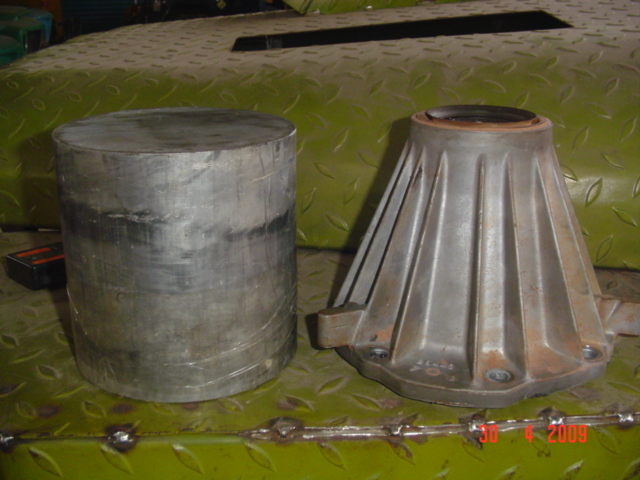

O bloco de alumínio foi entregue também

[]'s

**Elmer_Jeep** · 01/05/2009 11:49

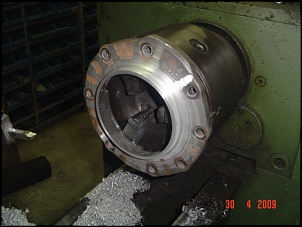

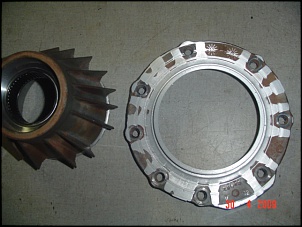

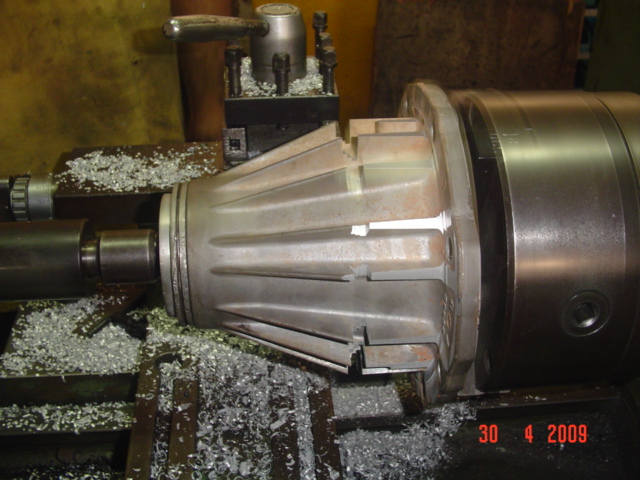

Ontem mesmo começamos a cirurgia no focinho original, fatiei o bixo pra aproveitar apenas a flange que possui a furação de montagem na carcaça da tcase e vou mandar soldar(não tenho mig) essa flange no bloco de alumínio depois de usinado pra ficar com a nova altura e alojamento pro rolamento e retentor.

Algumas fotos.

**Elmer_Jeep** · 05/05/2009 10:55

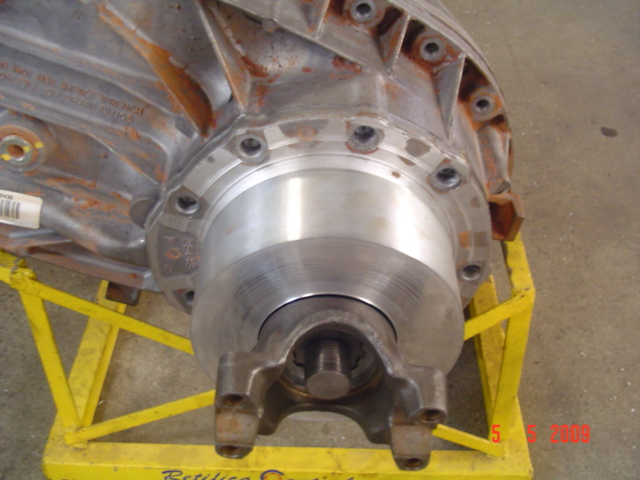

fizemos a rosca e remontamos o eixo pra tirar as medidas do novo focinho que ja começou a ser usinado.

**equipeminas4x4** · 05/05/2009 11:57

o q segura a bomba de óleo ali é o focinho??

[]´s

**Elmer_Jeep** · 05/05/2009 12:18

Yes, a flange tem um desenho interno que encaixa a bomba de oleo.

[]'s

**samukanvas** · 05/05/2009 13:13

Elmer, achei que vc iria aproveitar tanto a parte de baixo quanto a parte de cima (Saída do yoke), tipo só fazendo o corpo e soldando as duas pontas.

**equipeminas4x4** · 05/05/2009 14:38

Postado originalmente por samukanvas

Elmer, achei que vc iria aproveitar tanto a parte de baixo quanto a parte de cima (Saída do yoke), tipo só fazendo o corpo e soldando as duas pontas.

pelo q vai gastar de alumínio, é melhor fazer tudo novo e economizar na solda.

[]´s

**Elmer_Jeep** · 05/05/2009 15:04

Postado originalmente por samukanvas

Elmer, achei que vc iria aproveitar tanto a parte de baixo quanto a parte de cima (Saída do yoke), tipo só fazendo o corpo e soldando as duas pontas.

Não, a parte final do focinho tem um rolamento de agulha muito largo, se fosse manter ele perderia mais espaço, vou ja tirar outras fotos la do baguio.
