FREIO DIRETO NO CARDÃ, mas a disco.

[fabiano carraro]

Tweet

Entao ta começo com uma nova encrenca,FREIO MOTOR ATRAVES DE DISCO EQUALIZADO NO CARDÃ+ que desta vez ainda nao a construi!!!!
a ideia agora é apenas entender como ficaria o funcionamento da mesma,antes de partir pra um prototipo ou seja:
COMO SE COMPORTA O VEICULO AO SER FREIADO PELO CARDÃ,SÓ QUE NESTE CASO POR UM CARDÃ QUE ESTARIA LOGO APOS O CAMBIO?,OU SEJA ANTERIOR A REDUZIDA?
seria necessario instalar valvulas de controle,ou o simples fato de colocar uma pinça de moto por exemplo com seu respectivo disco, seriam o suficiente pra gerar um freio motor?????

A GOODZILLA ficou horrivel depois dos 40",e a HILUX tambem, depois dos 37",entao acredito que a maior massa girante esteja causando isto ou entao o diametro,ou a largura maior do pneu estejam influenciando no ar que entra pra refrigerar os discos pois quando saio de um lugar com muita agua com a TOY eles funcionam bem melhor mas ai secou, adeus freio decente,sei lae ai alguem tem alguma ideia sobre as "2"coisas?????

[Afonso Carlos]

OK, com certeza o freio antes do Dif vai ter muito mais força, justamente porque a carga aplicada será multiplicada pela relação do Dif, no entanto esse sistema funcionaria bem se o eixo em que fosse aplicado fosse bloqueado 100%. Caso sua ideia seja conjugar ambos (freio cardã + rodas) talvez funcione melhor, no entanto para funcionar assim não poderia ser apenas aplicado um conjunto no cardã de ligação cambio + tcase, pois com a tração desligada a traseira com certeza irá arrastar com o a miníma pressão no pedal.

Abração.

[fabiano carraro]

pois é AFONSO tambem imagino que seja assim que ele se comporte,mas digamos que os sistema seja apenas "suplementar"ou seja, nao efetue uma frenagem total, apenas auxiliar???

ele seria mais ou menos como frear com o freio de mao, mas trabalhando em conjunto com o sistema do jeep auxiliando as pinças das rodas....

só que tem este problema, ao frear o cardã, ele atuaria somente na roda que estivesse com mais atrito, devido ao efeito diferencial estar atuando tambem é isto????

ai no caso ele só funcionaria com eficiencia se o jeep fosse bloqueado 100% na frente e atraz e estiver com a traçao ligada seria isto....

[Afonso Carlos]

pois é AFONSO tambem imagino que seja assim que ele se comporte,mas digamos que os sistema seja, apenas "suplementar",ou seja nao efetue uma frenagem total, apenas auxiliar???

ele seria mais ou menos como frear com o freio de mao, mas trabalhando em conjunto com o sistema do jeep auxiliando as pinças das rodas....

só que tem este problema, ao frear o cardã, ele atuaria somente na roda que estivesse com mais atrito, devido ao efeito diferencial estar atuando tambem é isto????

ai no caso ele só funcionaria com eficiencia se o jeep for blocado 100% na frente e atraz e estiver com a traçao ligada seria isto....

OK Fabiano é mais ou menos isso.

Mesmo o sistema sendo suplementar teria que atuar nas 4 rodas simultaneamente e proporcionalmente a massa e dinamica do automovel como no sistema convencional, pois se for aplicado no cardã de ligação entre as caixas, quando o carro estiver em 4X2 o freio traseiro será muito mais eficiente na traseira e deve ser justamente ao contrario, correndo o risco de dar um cavalo de pau, apenas com uma relada no freio.

Quanto a ação do Dif neste sistema, é isso mesmo mas o freio atuaria na roda com menos atrito e não na roda com mais atrito, alem do que, isso numa frenagem mais brusca iria gerar um ciclo de alternancia de mais e menos freio entre uma roda e outra conforme as condições de atrito e peso forem mudando de posição, pois é uma situação dinamica, nesta situação o dif iria simplesmente fazer o seu trabalho, neste caso desgovernando totalmente o veiculo.

Abração.

[Renato Fraga]

Putaa merda, enquanto eu escrevia, entrou o post do Afonso com praticamnete a mesma coisa que escreví
MAs fica aqui como endosso da idéia.

Acredito que a necessidade de o eixo ser 100% bloqueado se refere ao caso de o freio do cardã ser o único para o serviço a exemplo de alguns eixos RockWel.

Se a idéia for fazer um complemento, um papel de auxiliar, mantendo os freios originais, não terá problemas. Por pior que seja a ação destes, nunca vai deixar uma roda totalmente livre de frenagem o que pode acontecer se o serviço de frenagem ficar a cargo somente do freio do cardã.

Porém, o ideal seria fazer um sistema independente, dianteiro e trazeiro, guardando as proporções de frenagem a exemplo do freio original (Aproximadamente 70% frente, 30% traz).

Mas para isso esquece roda livre solta. Assim, existirão outras implicações, que para um veículo de preparação mais pesada acho até desconsiderável.

A perda de eficiência do freio está diretamente relacionada ao aumento do diâmetro dos Pneus. Um sistema auxiliar como sugerido seria muito eficaz para esses casos. Mas não acho adequado utilizar apenas um disco no cardã central tal como o Fabiano sugeriu.

Na minha compreesão, nesta situação poderemos ter um comprometimento maior da Tcase por estar incidindo uma força extra a ela, e deixando o freio atuando apenas nas rodas trazeiras quando não estiver usando 4x4 tal como o Afonso já relatou. Colocando um freio por cardã, pelo menos alivia a tcase. Sobra só pras cruzetas e engrenagens do diferencial. E talvez, seja possível contar com o freio otimizado 100% do tempo, necessitando apenas das rodas livres estarem travadas.

Só acho que pode ocorrer um desgaste mais prematuro de todo o conjunto motriz envolvido, pelo fato de que a cada frenagem pode ocorrer um choque das partes pela própria folga que naturalmente existe entre as engranagens coroa e pinhão, planetárias e satélites sem falar nas cruzetas, semi eixos, rodas livres, chavetas, homocinéticas etc etc
etc.


Abraços a todos

[Elmer_Jeep]

Algo sobre Pinion Brakes: http://www.4x4brasil.com.br/forum/sh...057#post760057

mais um:
Freio a Disco no Diferencial

[]'s

[marcelo_manaloa]

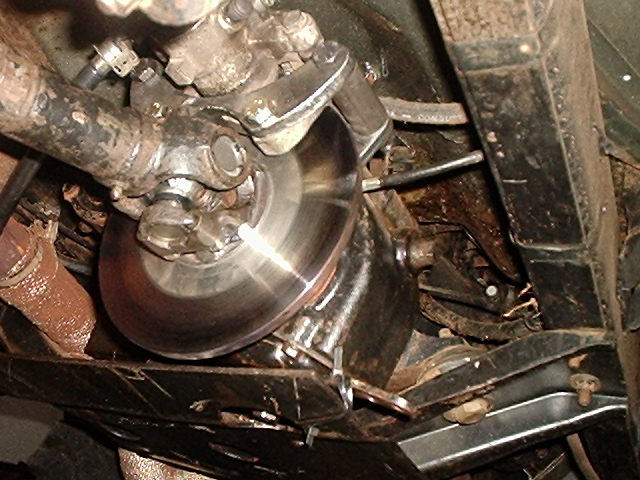

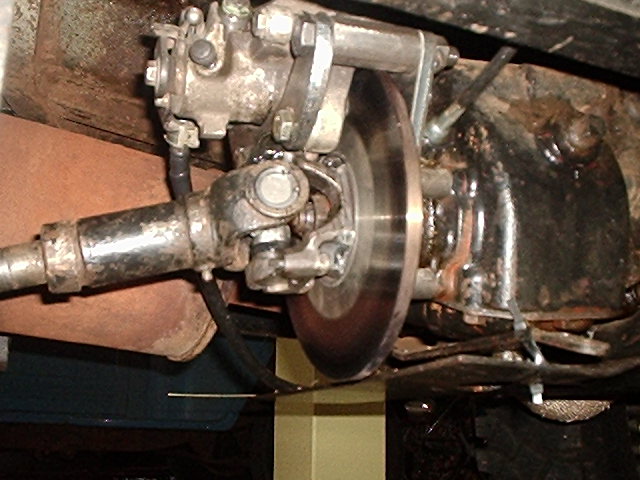

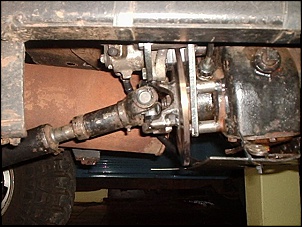

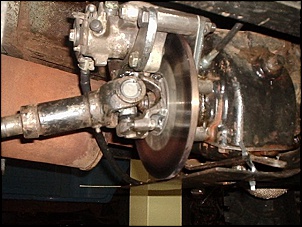

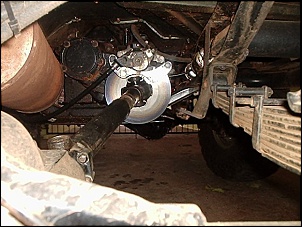

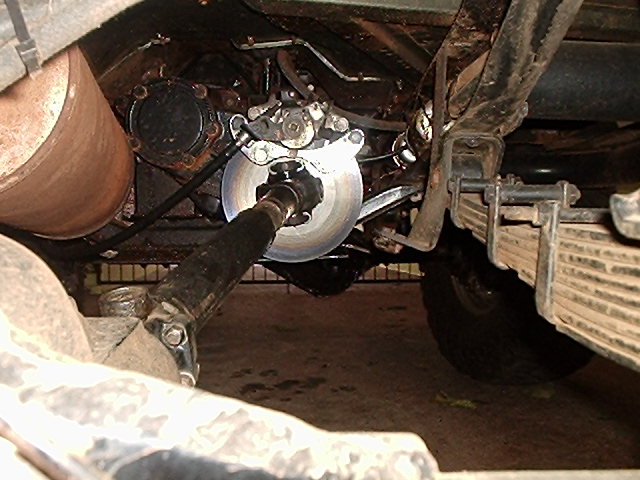

olha so que show esse sistema ai...
http://www.pirate4x4.com/forum/showt...=476229&page=3

[fabiano carraro]

ENTAO É DISTO QUE ESTOU FALANDO mas vou fazer o seguinte comprei as peças hoje vou testar como fica ai dou um relato oficial sobre oque acontece,lembrando que a SNOOP GOLDEN tera dois blocantes 100%.....e seu uso sera estritamente destinado a trilhas pesadissimas....nao usarei em deslocamentos ok.

[Renato Fraga]

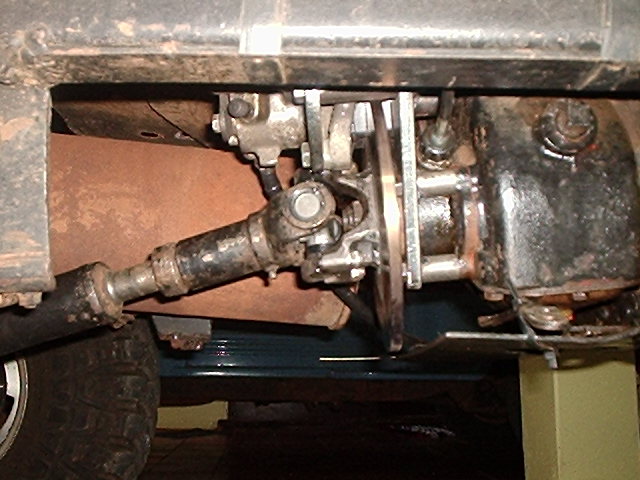

MAs veja que ao que parece, este esquema da foto é para freio de estacionamento, o que pode ser sugerido pelo acionamento por cabos e alavancas próxima ao disco.

Abraços

[fabiano carraro]

Pois é RENATO tambem achei mas ai penso que é muita traquitana ´pra um simples freio de estacionamento.... a proposito
tava aq em baixo de uma outra "F" e fiquei pensando, o meu problema atual é fazer as pequenas crianças pararem melhor,mas nao to afim de começar a reconstruir os eixos e freios da GOODZILA (a f-75 com 40")pois ela sofrera mudanças radicais em sua estrutura assim que eu terminar meu barracao....

só que preciso fazer algo antes da FENAJEEP, antes que o KAMINSKI se arrebente e leve alguem junto...

seria possivel instalar mais uma pinça na dianteira,no caso estamos com um kit da kombi na dianteira e do kadett na trazeira??????

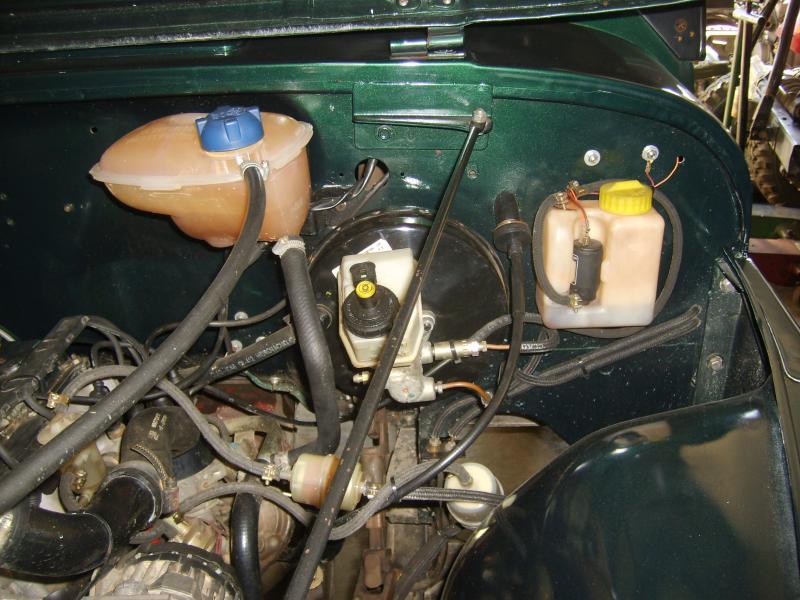

o cilindro mestre possui volume pra tal???considerando que o mesmo é o da D-20 e possui 25,4mm?????

e os freios trazeiros sendo pinças da GM,poderiao passar a serem kits da kombi que sao maiores tambem e quem sabe alterar o tamanho do servo freio?????

AJUDA AOS UNIVERSITARIOS POR FAVOR !!!!

[Afonso Carlos]

OK Fabiano se quiser apavorar no freio vai de :
Pinças dianteiras e traseiras da F250 + cilindro e Servo da mesma, lembrando ainda que o servo da 250 diesel é Hidraulico, nervoso!!!

Abração.

[Elmer_Jeep]

Pois é RENATO tambem achei mas ai penso que é muita traquitana ´pra um simples freio de estacionamento.... a proposito
tava aq em baixo de uma outra "F" e fiquei pensando, o meu problema atual é fazer as pequenas crianças pararem melhor,mas nao to afim de começar a reconstruir os eixos e freios da GOODZILA (a f-75 com 40")pois ela sofrera mudanças radicais em sua estrutura assim que eu terminar meu barracao....

só que preciso fazer algo antes da FENAJEEP, antes que o KAMINSKI se arrebente e leve alguem junto...

seria possivel instalar mais uma pinça na dianteira,no caso estamos com um kit da kombi na dianteira e do kadett na trazeira??????

o cilindro mestre possui volume pra tal???considerando que o mesmo é o da D-20 e possui 25,4mm?????

e os freios trazeiros sendo pinças da GM,poderiao passar a serem kits da kombi que sao maiores tambem e quem sabe alterar o tamanho do servo freio?????

AJUDA AOS UNIVERSITARIOS POR FAVOR !!!!

Um carro com pneus desse tamanho ainda usa pinça do kadett (que não freia bem nem um cjtinha com 31") TMQSFM

Deveria ter no mínimo aquele kit com pinças de S10 e disco ventilado, é do mesmo fabricante desses suportes pra pinça de kombi

Vc que é aí do sul conhece os kits do Berga Se não conhece use a PESQUISA que vai encontrar muita coisa boa pelo forum
