Lanterna LED

**Sergio Antunes** · 30/03/2004 14:23

Fala Lassis.

Fazer a placa e fácil. Só não sei se compensa todo o trabalho.

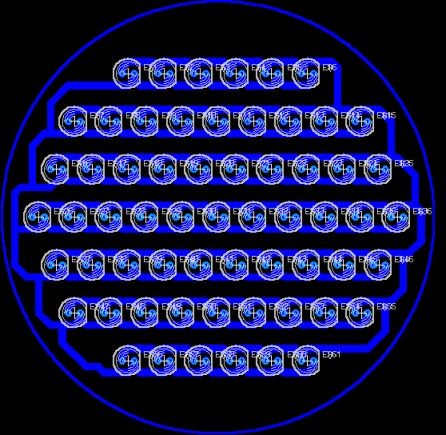

Cheguei a desenhar o layout de uma baseado na foto que você já havia postado em outro tópico. Falta ainda a ligação de dois resistores de fio e as saídas de terra, lanterna e freio. Segue em anexo uma imagem para você ver.

Abraços.

Sergio Antunes.

**Luis Assis** · 30/03/2004 14:48

Sérgio,
To super afim de fazer, voce não quer dar continuidade no projeto não??? Eu achei os LEDS por 2.00 na Sta Efigenia. Aqueles maiores e mais fortes, qualque cor...
Achei 10 o esquema da sua placa, só que to achando que tem LED de mais, se for colocar, alem de ficar caro, vai ficar forte de mais...
O que voce acha?
[]'s
Gustavo

**Sergio Antunes** · 30/03/2004 16:01

Oi Lassis.

Posso até dar continuidade para ver como fica.
Quanto a quantidade de leds, é a mesma da foto que você mandou. Inclusive a disposição dos mesmo na placa. Mas caso queira com menos leds, podemos desenhar uma assim.
O problema vai ser encontrar uma lanterna decente para colocar a placa dentro. A parte eletrônica e a placa é fácil fazer; pode até nem ser em formato redondo. e com relação ao brilho.... bem depende do resistor limitador de corrente também.
Vou terminar o layout e aceito sugestão quanto a quantidade de leds. Essa que o Bill mandou, parece que tem 45 leds. Que tal?????
Depois faço uma tela de silk para fazer a placa propriamente dita.
Abraços.

Sergio Antunes.

**Cotrim** · 30/03/2004 16:52

Postado originalmente por lassis

Sérgio,
To super afim de fazer, voce não quer dar continuidade no projeto não??? Eu achei os LEDS por 2.00 na Sta Efigenia. Aqueles maiores e mais fortes, qualque cor...
Achei 10 o esquema da sua placa, só que to achando que tem LED de mais, se for colocar, alem de ficar caro, vai ficar forte de mais...
O que voce acha?
[]'s
Gustavo

Gustavo,

Eu consigo por 0,50 cada um, o vermelho forte com o corpo transparente. Só que, com disse acima, a trepidação detona a solda. Com placa genérica não deu, quebrou a placa e a solda rapidinho.

Postado originalmente por Sergio

Fazer a placa e fácil. Só não sei se compensa todo o trabalho.
Cheguei a desenhar o layout de uma baseado na foto que você já havia postado em outro tópico. Falta ainda a ligação de dois resistores de fio e as saídas de terra, lanterna e freio. Segue em anexo uma imagem para você ver.

Sérgio,

Por favor, você pode postar a imagem só das trilhas da placa?

[]'s

**ramiro_eli** · 30/03/2004 17:53

Esta placa depois de pronta, não pode receber uma camada de resina p/ evitar quebras de soldas?

**Sergio Antunes** · 30/03/2004 18:12

Olá Gustavo e Fabio.

Gustavo eu estou mandando agora uma imagem com o layout da lanterna que o Bill mandou a foto. Com 45 leds.
Fabio o ideal é fazer com placa de fibra de vidro e com layout próprio. Posso até mandar o arquivo com extensão brd caso você tenha o Eagle 4.09r2.
Obs: o desenho que eu estou mandando não esta em tamanho real.
Falta ainda a ligação dos dois resistores de fio.

Abraços.

Sergio Antunes.

**Luis Assis** · 30/03/2004 22:37

Vamos Lá...

A Lanterna que eu sugiro, é a que eu colocoquei no meu Jipe mesmo...

Veja...

http://www.4x4brasil.com.br/forum/download.php?id=2986

Ela tem uma base conica e é espelhada, o que ajudaria bastante a espalhar a luz, alem de ser facil de parafusar a placa em forma de disco... Outra grande vantagem é o preço, apenas 10 Reais cada. Vou amanha mesmo comprar uma, e desmonta-la, dai eu posto as fotos dela em detalhes inclusive com as medidas...

Quanto a quandiade de LEDs, acho que nao vamos fugir muito dos 61 mesmo... Estive olhando e é mais ou menos essa a quantidade que os gringos colocam num disco de 4 Polegadas. Só não sei se vai caber um disco deste tamanho nessa lanterna...

O que acha da Lanterna? Vamos fazer essa mesmo de protótipo????

Outra coisa que precisariamos da ajuda dos colegas, é para encontrar os tais LEDs a um precinha camarada... Alguem ai tem um contato de onde conseguir esses LEDs por um bom preço?

[]'s Iluminados....
Gustavo

**Luis Assis** · 30/03/2004 22:51

Postado originalmente por escoria

Gustavo,
Eu consigo por 0,50 cada um, o vermelho forte com o corpo transparente. Só que, com disse acima, a trepidação detona a solda. Com placa genérica não deu, quebrou a placa e a solda rapidinho.

Se ja temos os LEDs por 0,50 , já estamos numa etapa bem adiantada, pois na minha opinião, o que impedia era o custo final de lanterna pronta... Escoria, esses são aqueles LEDs maiores? Usados para iluminação mesmo? Ou é aqueles para painel??? Se for o Bitelo, ótimo!!!

Quanto a solda, eu não conheco muita coisa, mas tem um cliente meu, que possui uma fabrica de equipamentos cirurgicos, bisturi eletrico por exemplo... Sei que eles fazem placas e mais um mote de outro componentes... Existe alguma coisa em que eles podem nos ajudar? Será que eles pode serem industri teriam algum processo mais insdustrial e por isso mais resistente de soldagem??? Se disserem que sim, falo com ele amanha....

[]'s
Gustavo

**andretomasi** · 31/03/2004 00:00

Postado originalmente por lassis

Postado originalmente por escoria

Gustavo,
Eu consigo por 0,50 cada um, o vermelho forte com o corpo transparente. Só que, com disse acima, a trepidação detona a solda. Com placa genérica não deu, quebrou a placa e a solda rapidinho.

Se ja temos os LEDs por 0,50 , já estamos numa etapa bem adiantada, pois na minha opinião, o que impedia era o custo final de lanterna pronta... Escoria, esses são aqueles LEDs maiores? Usados para iluminação mesmo? Ou é aqueles para painel??? Se for o Bitelo, ótimo!!!

Quanto a solda, eu não conheco muita coisa, mas tem um cliente meu, que possui uma fabrica de equipamentos cirurgicos, bisturi eletrico por exemplo... Sei que eles fazem placas e mais um mote de outro componentes... Existe alguma coisa em que eles podem nos ajudar? Será que eles pode serem industri teriam algum processo mais insdustrial e por isso mais resistente de soldagem??? Se disserem que sim, falo com ele amanha....

[]'s
Gustavo

Gustavo,
Acho que o ideal seria não uma solda mais resistente, mas uma ligação que "aguentasse" a vibração sem quebrar.. usando fios ao invés da solda, por exemplo.. IMHO

[ ]´s

**Cotrim** · 31/03/2004 11:00

Gustavo,

Estes de R$ 0,50 são os grandes. Encontrei numa loja na Rua Aurora (eu estava procurando material eletrônico) mas não lembro o nome. É uma loja quase na esquina da São Luis, que vende um monte de sucatas e algumas peças novas. Os LEDS são novos.

[]'s

**Luis Assis** · 31/03/2004 11:26

Ótimo, então Precisamos então apenas arrumar um meio de que a solda não se solte... Mas será que isso ta certo? Se me lembro bem, a patre traseira da laterna do meu carro, ( Vectra ) é uma placa de circuito impresso, com trilhas largas e com solda convencional nos soquetes...
Como que eles fazem para não soltar???
[]'s
Gustavo

**ribon** · 31/03/2004 12:55

É só uma idéia.

Não pode preencher todos os espaços com silicone ou outro material que absorva os impactos.
Isso pode diminuir a vibração e conseqüentemente as quebras.

[ ]´s
