acertando o caster By Kim

**Rodrigo Ielpo Bastos** · 04/05/2009 21:49

Amigo Kim tomei a liberdade de batizar esta modificaçao com seu nome pois a ideia foi sua, e foi otima ideia.

Pessoal minha camper acima de 80Km/h passarinhava ficava ou pra direita ouu pra esquerda, nunca no centro, ja havia conversado com o kim e ele disse que fez no dele e ficou otimo, bem reslvi mexer no caster da minha conforme as dicas do Kim.

Como foi feito:

1º soltar o munhao para prender a ferramenta de medição de grau no suporte do rolamento.(somente de um lado)

2º medir o lado com a roda e igualar o outro na altura.

3º cortar a barra em dois pontos um proximo ao chassi e outro proximo ao eixo.(vou colocar umas fotos para facilitar o entendimento)

4º girar o eixo para atigir a inclinação desejada. (qundo desmontei meu carro estava com 3 graus ai pensei so dois graus nao podem fazer efeito algum mas jaque desmontei vou fazer serviço completo, fiz as modificações e montei tudo ficou otimo o carro fica mais na mao se precisar de duas pistas para andar.

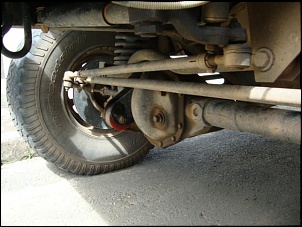

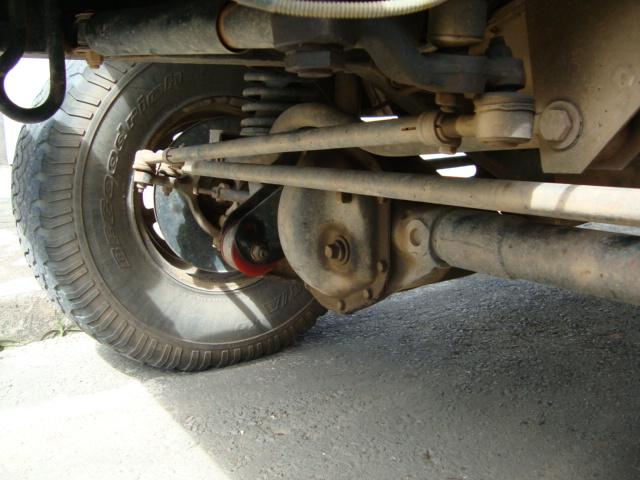

segue as fotos do serviço.

**Kim** · 04/05/2009 22:11

Caro Rodrigo Ielpo Bastos!

Fico lisonjeado pelo batismo, será o padrinho!

Fico feliz que seguiu conforme explcado, conseguindo assim o resultado final esperado.

Lembrando da segurança, faça bem feito o preenchimento das barras longitudinais, isso é de extrema importância.

Agora, estou ancioso pelas fotos.

Abraços.

Kim.

**Rodrigo Ielpo Bastos** · 04/05/2009 22:27

consegui postar as fotos depois mando mais

tudo foi preenchido com mig com bastante cuidado

Abraços

de sua opiniao ela é importante

**CAVESO** · 04/05/2009 22:41

Mestre Kim fazendo escola......

**Eduardo Velo** · 05/05/2009 08:49

Kim e Rodrigo , o que causou a fuga do angulo do Caster ??? se o eixo torceu precisa ver o que causou isso pra não acontecer de novo ...
E se tiver que trocar a longitudinal , tem que fazer td de novo ??
De qqer forma é bom ter essa receita ...

abs ...
Edu

**Rodrigo Ielpo Bastos** · 05/05/2009 19:46

Eduardo, o que provocou essa mudança de angulo é o fato de ter levantado o carro utilizando as molas maiores, com isto o caster foi ficando proximo de zero.

caso precise trocar alguma barra teremos que fazer o serviço novamente mas é so espelhar pela outra.

aproveitei o jak isso jak aquilo estou modificando o hidrovacuo amanha vou postar as fotos

**rub** · 07/05/2009 15:29

Rodrigo,

Achei muito interessante o método de correção do caster. Parabéns pela iniciativa.
Esse é um problema crônico nas Campers com pneus maiores do que os originais.

Fiquei com algumas dúvidas, você poderia me ajudar?

1) Você poderia informar como você fez a ferramenta para medir o Caster e como usá-la para encontrar a angulação do caster?
Como é feito o mecanismo do ponteiro do transferidor de grau e onde ele é fixado no veículo para indicar que ele está a 90 graus antes de fixar nos munhões.
Estou com estas dúvidas pois pretendo construir uma chave desta para mim e não sei por onde começar.

2) Quando você gira o eixo (diferencial), que eu entendi que é o efeito de puxa-lo para frente do carro, a barra do lado oposto ao que está sendo medido (da roda que está no chão), neste momento a barra já foi cortada ou somente foi solta para permitir que o mesmo possa ser girado para determinar a angulação?

3) Existe alguma fórmula para achar a angulação devido o tamanho do pneu? (Ex. Camper com pneu 31 ou com pneu 33)

4) Qual é a angulação correta do caster que devemos deixar para eliminar o efeito de passarinhar?

Abs,

Rub

Postado originalmente por Rodrigo Ielpo Bastos

Amigo Kim tomei a liberdade de batizar esta modificaçao com seu nome pois a ideia foi sua, e foi otima ideia.

Pessoal minha camper acima de 80Km/h passarinhava ficava ou pra direita ouu pra esquerda, nunca no centro, ja havia conversado com o kim e ele disse que fez no dele e ficou otimo, bem reslvi mexer no caster da minha conforme as dicas do Kim.

Como foi feito:

1º soltar o munhao para prender a ferramenta de medição de grau no suporte do rolamento.(somente de um lado)

2º medir o lado com a roda e igualar o outro na altura.

3º cortar a barra em dois pontos um proximo ao chassi e outro proximo ao eixo.(vou colocar umas fotos para facilitar o entendimento)

4º girar o eixo para atigir a inclinação desejada. (qundo desmontei meu carro estava com 3 graus ai pensei so dois graus nao podem fazer efeito algum mas jaque desmontei vou fazer serviço completo, fiz as modificações e montei tudo ficou otimo o carro fica mais na mao se precisar de duas pistas para andar.

segue as fotos do serviço.

**Kim** · 07/05/2009 19:57

Opa rub!

Vamos às respostas!

1) Você poderia informar como você fez a ferramenta para medir o Caster e como usá-la para encontrar a angulação do caster?
Como é feito o mecanismo do ponteiro do transferidor de grau e onde ele é fixado no veículo para indicar que ele está a 90 graus antes de fixar nos munhões.
Estou com estas dúvidas pois pretendo construir uma chave desta para mim e não sei por onde começar.

A ferramenta é feita com uma chapa de ferro, soldada a uma barra roscada de ½” (essa medida é a compatível com a parte interna dos rolamentos de munhão).

Com um transferidor escolar, colar na chapa, com araldite, lembrando que se deve deixar um furo para passar o parafuso do pendulo no transferidor.

No meu caso, usei arame de solda oxigênio, fiz uma volta que ficasse firme ao parafuso, cortei no tamanho que ficasse na escala do transferidor, depois apontei, no esmerilho.

2) Quando você gira o eixo (diferencial), que eu entendi que é o efeito de puxa-lo para frente do carro, a barra do lado oposto ao que está sendo medido (da roda que está no chão), neste momento a barra já foi cortada ou somente foi solta para permitir que o mesmo possa ser girado para determinar a angulação?

A barra longitudinal deve ser cortada, para “abrir”, não precisa usar muita força, vá com calma.
Na verdade, não leva ele para frente, gira no próprio eixo dele.
Se colocar uma alavanca entre a barra de direção e o eixo diferencial, dará certo, fará o serviço.

3) Existe alguma fórmula para achar a angulação devido o tamanho do pneu? (Ex. Camper com pneu 31 ou com pneu 33)
Como expliquei ao Rodrigo, existe sim uma fórmula.
Deve retirar o cubo e munhão de um lado, que servirá também para prender a ferramenta.
O outro lado ficará montado, com o pneu.
A roda retirada, meça seu raio, e deixe o eixo com essa medida (será como se o eixo estivesse com o pneu)
Assim, para cada pneu, poderá haver uma diferença, sendo que a principal diferença será em veículos com molas maiores.

4) Qual é a angulação correta do caster que devemos deixar para eliminar o efeito de passarinhar?

Segundo o manual engesa as medidas são as seguintes:
Cáster.....................................5º + 30 (nominal) – condição estática
Ângulo de câmber.................1º 30’ (referencia)
Inclinação do pino-mestre.....7º 30’ (referencia)
Convergência.........................entre 2 e 4 mm

Abraços.

Kim.

**rub** · 07/05/2009 20:12

Kim,

Obrigado pelas respostas.
Apenas para esclarecer, o angulo que deverá ficar será de 5º tanto faz se estiver com o pneu de 31" ou de 33"?

Do outro lado, onde o pneu está no chão, no momento de determinar o angulo de 5º, a barra deverá ser retirada para conseguir este angulo ou não há necessidade de tirar ela do lugar?

Abs,

Rub

**Kim** · 07/05/2009 20:23

Postado originalmente por rub

Kim,

Obrigado pelas respostas.
1) Apenas para esclarecer, o angulo que deverá ficar será de 5º tanto faz se estiver com o pneu de 31" ou de 33"?

2) Do outro lado, onde o pneu está no chão, no momento de determinar o angulo de 5º, a barra deverá retirada para conseguir este ângulo ou não há necessidade?

Abs,

Rub

Opa rub!
1) Sim;

2) O serviço é simultâneo, as barras devem ser cortadas antes, AS DUAS, direita e esquerda, pois são interligadas pelo eixo diferencial.
O grau que achará, servira para os dois lados concomitantemente.
No meu caso, eu retirei posteriormente, para fazer o serviço de solda bem reforçado na longitudinal.
Olhe o meu álbum de fotos, na assinatura.
Tem o passo-a-passo.

Abraços.

Kim.

**rub** · 07/05/2009 21:02

Kim.

Obrigado amigo pela explicação e pela foto da ferramenta.
Estou navegando no seu album de foto que está muito rico de informações técnicas e bem organizado. Parabéns!!!

Abs,

Rub
