Manutenção Das Engesas Miliatres Ee-34

Tenho uma foto da capa do manual...

Anexo 453400Anexo 453401

Citação:

---

Postado originalmente por BAND.RE

Caro Luciano, consegui um manual de manutenção do EE-34 original ano 83 o mesmo da do meu, comprei de um cara á de Curitiba ele ainda tem outros dois e o catálogo de peças

---

Amigo seria possivel me passar o contato desse cara la de curitiba? estou precisando de algumas peças do ee34 que estou reformando, podemos trocar algumas ideiais sobre a reforma pode ser ate por email luccianoamaral@gmail.com
o meu ee34 é 1983 e esta faltando algumas peças e nao encontrei por aqui.
abraços

eu estou precisando do aro do farol do lado direito da ee-34 vc sabe onde posso encontrar....ou de qual veiculo foi utilizado ´, o da veraneio é parecido....

amigo preciso do lado esquerdo, ja procurei e naoi achei, acho que vou mandar fazer de fibra,

por acaso vc sabe de alguma alavanca da tração e reduzida com os dois braços e terminais que ligam na caixa de transferencia?

tenta no Rossatto Autopeças - Jipes - Caminhões - Viaturas Militares - Peças Novas - Peças Usadas - Manutenção - Restauração ele tem umas ee-34 desmontadas liga lá e fala com o André...,, http://www.steindorffviaturas.com.br/ eles tem muitas viaturas desse modelo inteiras e desmontadas, dizem que são um pouco careiros....te só que é do rio grande do sul, ..essa semana vou no sitío e tiro umas fotos das alavancas de tração, se tiver tempo tiro as medidas, acho que não é menhum bicho feio pra fazer; a do caminhão ee-15 tem o mesmo principio, acho que é um tubo de ferro com uma barra de ferro de 3/4 aprox. dentro dele ,....a barra de ferro fica num suporte , de um lado a ponta da barra tem um "rebaixo" ou melhor é mais fina, fica presa no suporte com uma arruela na ponta co floga para não ficar travada, onde vai uma alavanca .....no tubo de ferro é fixa a outra alavanca, ela gira na barra de ferro...isso pode ser fixado no cambio ..... vou tirar umas fotos e lhe mando
hoje comprei o catálogo de peças, lá deve ter uma vista explodida da alavanca depois eu lhe arrumo as medidas...
preciso do terminal de saida da caixa de transferência é a do meio o terminal da tração dianteira acho que a cruzeta é menor, vc poderia me passar a medida dessa cruzeta, preciso do aro do farol lado direito tb ...vc sabe se tem algum veiculo que tenha um aro semelhante.

tem uma loja de peças antigas na av duque de caxias em sp vou ver se acho alguma coisa lá

Amigo, quando chegarem seus manuais e compro uma copia conforme haviamos conversado.
qaunto a stendorf sao careiros demais, putzzzzzzzz

minha ee34 tambem nao tem as cruzetas, estou deixando a parte de baixo por ultimo.

ficarei grato pelas fotos e mais detalhes das alavancas.

vou ver se consigo algo na rossato,
abraços

o cat´logo de peças chega amanhã, comecei a digitalizar o manual de manutenção, mas demora pra cacete...fica mais fácil tirar xerox...quanto a caixa de transf.. dê uma olhada nesse desnho do manual Anexo 454543
o engate da tração 4x4 é feita por força alavanca simples... pena que no manual não tem o desenho das alavancas

por curiosidade , quanto pediram no aro do farol no stendorf

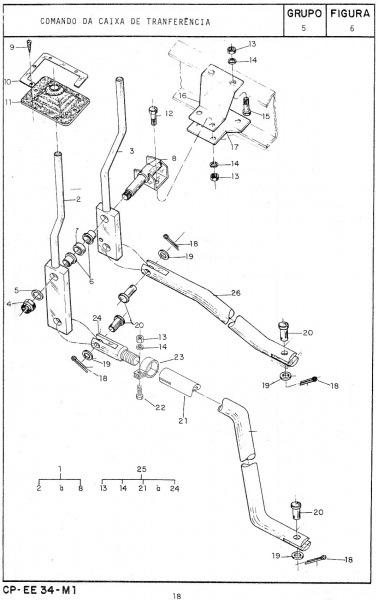

o catálogo de peças chegou tem a vista explodida da alavanca da cx de transfAnexo 454680
é isso que vc precisa conforme for dá pra mim tirar as medidas do conjunto de alavancas, angulo etc... e mandar pra vc daí fica mais fácil ... acho que dá pra usar uma barra de direção de outro veiculo pra fazer,,, essas barras são de aço , se vc tiver alguem que tenha a máquina de dobrar tubo, é só dobrar no ângulo aprox ... se vc achar o aro do farol me avisa onde vc achou

Prezado Pedro, se você souber de algum aro de roda original do Engesa, na medida 6x16 por favor me avise no chicobic@gmail.com ou 21-2556-3250 / 21-979590-9751 (tim) estou interessado em comprar até 5 aros como o da foto com a bitola de 6".

Sei que essa medida de 6" foi equipada nos Engesa do Exército e que muitos deles tiveram os aros originais trocados por outras marcas. Caso você saiba de algum lugar onde eu possa encontrar esses aros originais fico muito agradecido.

Cordialmente;
Chico Bicalho

Tenho uma caixa de tração da EE34 que veio desmontada numa caixa.
Algum amigo teria fotos dela aberta e montada ou desenho?
