Ligações motor tração!

[Fred Pessoa]

Tweet

Hoje mandei o eletricista dar uma organizada na parte eletrica de meu troller
só que ele ao desmanchar algumas conexão para refazer não notou a sequencia de
cores da chave que aciona o 4x4 e da tomada do motor eletrico da tração, Algum
colega poderia me passar as combinaçoes de cores destes respectivos locais?

combinação de cores tração

Estas são as cores que tem no chicote do painel e chave que aciona o 4x4 e logo
abaixo, tomadas do motor eletrico lado do motor e lado do chicote do troller

cores chicote painel/chave seletora4x4
verde,Azul,roxo,vermelho, marron amarelo

Chave seletora 4x4
Azul,verde,amarelo, preto,marron, cinza

tomada Motor eletrico caixa de transmissão
laranja,amarelo, laranje c/branco, amarelo c/branco, marrom, roxo, branco

Tomada chicote motor eletrico caixa de transmissão
Azul c/amarelo, Verde c/amarelo, marrom, amarelo, roxo, amarelo c/branco, branco

Algum colega saberia informar a combinações de cores nas tomadas do motor
eletrico e tambem na chave que aciona o 4x4? Desde de já agradeço qualquer
ajuda!

[Fabio_Roberto]

Aqui na msg. #34 tem o arquivo para baixar...


http://www.4x4brasil.com.br/forum/tr...troller-3.html

[Fred Pessoa]

agradeço ao colega pela informação! Já tinha baixado este esquema mesmo assim não consegui religar minha redução.Agradeço qualquer ajuda de qualquer colega com este problema que consegui

Aqui na msg. #34 tem o arquivo para baixar...


http://www.4x4brasil.com.br/forum/tr...troller-3.html

[maico lapschies]

acho que é assim:
Chicote......................chave seletora
Verde .......................verde
Amarelo.....................laranja
Azul...........................roxo
Preto..........................vermelho
Marrom......................marrom
Cinza ........................amarelo


Chicote ...................motor reduzida
Marron .....................marron
Amarelo fino..............branco
Amarelo grosso......... amarelo grosso
Verde ......................laranja grosso
Branco.................... roxo
Branco ......................amarelo fino
Azul ..........................laranja fino c branco

[Fred Pessoa]

Ok, Maico! agradeço a ajuda do colega,irei montar tudo amanhã e posto resultados aqui. Caso mais alguem queira ostar mais alguma dica desde de já agradeço

acho que é assim:
Chicote......................chave seletora
Verde .......................verde
Amarelo.....................laranja
Azul...........................roxo
Preto..........................vermelho
Marrom......................marrom
Cinza ........................amarelo


Chicote ...................motor reduzida
Marron .....................marron
Amarelo fino..............branco
Amarelo grosso......... amarelo grosso
Verde ......................laranja grosso
Branco.................... roxo
Branco ......................amarelo fino
Azul ..........................laranja fino c branco

[Fred Pessoa]

Maico, notei uma pequena diferença ao tentar remontar as conexão nas cores usadas no meu.

Chicote............................................ .............................chave seletora
Verde .................................................. ..........................verde
Amarelo........................................... .............................laranja "na minha chave é azul"
Azul.............................................. ..................................roxo " na minha é cinza"
Preto" na minha é verm."........................................verm elho " na minha chave é preto"
Marrom............................................ .............................marrom
Cinza " na minha é roxo".........................................amar elo


Chicote .................................................. ...........................................motor reduzida
Marron .................................................. ............................................marron
Amarelo fino.............................................. .......................................branco
Amarelo grosso"no meu é amarelo+branco"........................ amarelo grosso
Verde "no meu é vende+amarelo".................................... ..........laranja grosso
Branco............................................ .................................................. . roxo
Branco no meu é amarelo+branco"................................... ........amarelo fino
Azul no meu é azul+amarelo"..................................... .................laranja fino c branco

[maico lapschies]

Fred,

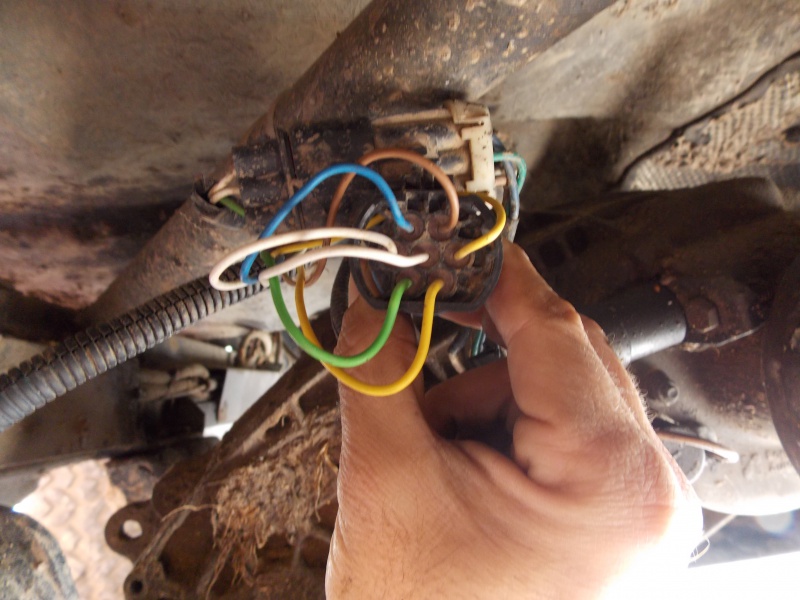

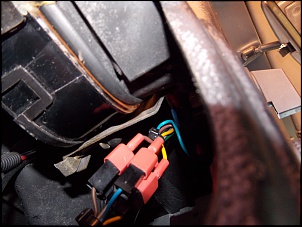

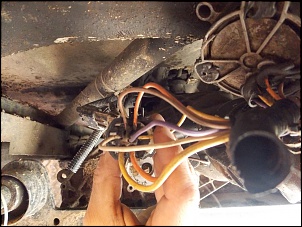

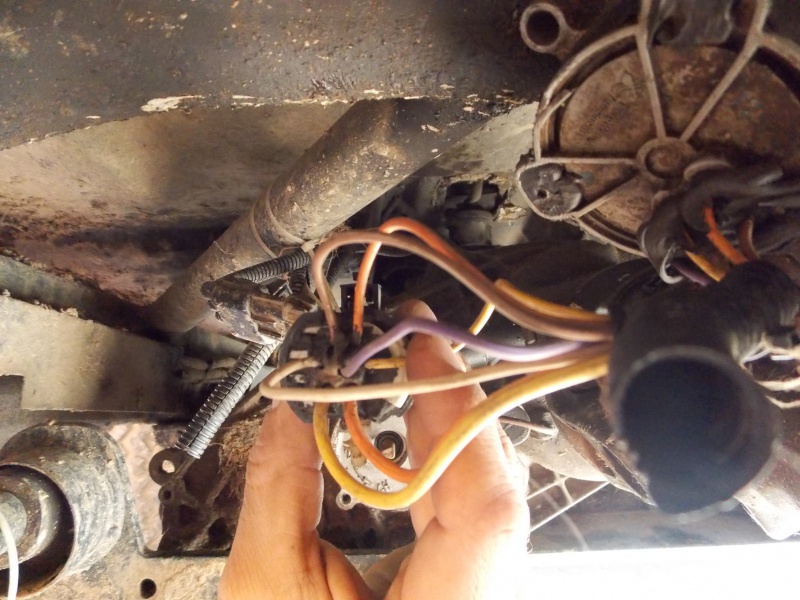

bati umas fotos para ver se ajuda. mas como eu disse o da chave seletora eu tinha pego o esquema na net, e fui conferir,no meu é ligado cor com cor.


[]'s
