Muito estranho...Citação:
Postado originalmente por jorgeffn
Se fosse o diferencial vc estaria ouvindo o barulho da TCase acionada, do vácuo e etc...
Tenho a impressão que não há comandos para o controle de tração.
Uma ideia maluca: os botões do painel tem um terra em comum. Se esse terra abrir nenhum comando chega ao módulo...
Torço para que não abra o diferencial sem necessidade...
Boa sorte!
Jimny com problema no engate do 4x4.
Versão Imprimível
-
15/05/2017, 17:24Sassagudo
-
15/05/2017, 18:15jorgeffnObrigado mais uma vez Sassagudo... pois é, o mecânico comentou e depois reparei, realmente há barulhos da tentativa de conexão... porém, em algum lugar algo falha e o sistema desconecta... hoje cedo deixei o carro na oficina novamente... assim que tiver notícias posto aqui. O que me intriga, é que nas primeiras vezes eu não notei esses barulhos, porém na sexta lá na oficina dava para ouvir a tentativa de engate... vamos ver o que acontece....Citação:
Postado originalmente por Sassagudo
abs! -

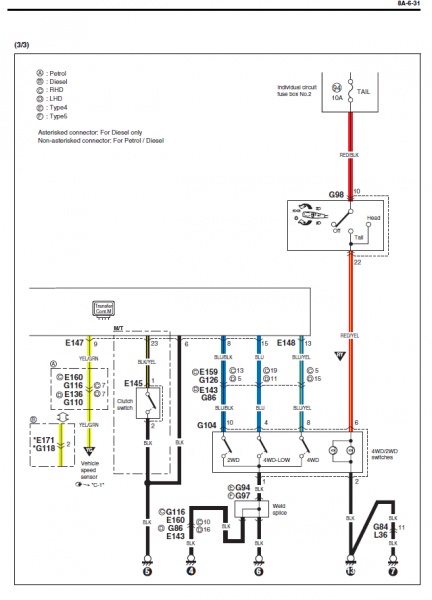

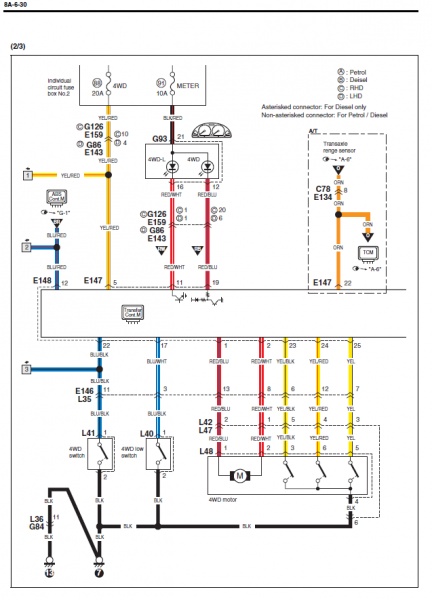

15/05/2017, 18:38SassagudoNão sei se as imagens podem ser visualizadas mas segue o esquema elétrico do acionamento.Citação:
Postado originalmente por jorgeffn
Anexo 547916
Anexo 547917 -
15/05/2017, 18:47jorgeffnSensacional!!!Citação:
Postado originalmente por Sassagudo
vou salvar e imprimir aqui!!!!
valeu demais!!!!!!
abs! -
18/05/2017, 16:57jorgeffn
Depois de vários dias.... recebi a notícia que o problema era na solenoide... mas ainda não busquei o carro... amanhã converso com o mecânico e vejo certinho. Mas a solenoide, teoricamente, seria das primeiras coisas a olhar né...
abs! -
20/05/2017, 16:02SassagudoSolenóide???Citação:
Postado originalmente por jorgeffn
Que solenóide? A TCase tem só o motor e algumas chaves tipo "fim de curso"?
Será que o mecânico se referia as válvulas de vácuo?
Acho que foi o seu primeiro teste.
Abs. -
20/05/2017, 20:54jorgeffnSão essas válvulas mesmo... estavam bem sujas de terra...Citação:
Postado originalmente por Sassagudo
e realmente seriam as primeiras coisas a se verificar..... o sistema de vácuo...
abs! -
02/09/2017, 18:54Sandrolima
O meu HR2011 apresentou um problema parecido , aleatoriamente entrava em flash na maioria das vezes quando desligava 4WD e 4WL. Abri o motor estava trancado o rotor com sujeira que soltou da oxidação da própria tampa.
As dicas deste tópico foram muito úteis principalmente na parte das esferas que mancalizam o rotor.
Limpei e ficou Zero.
Anexo 551719Anexo 551720Anexo 551719Anexo 551721 -
13/09/2017, 09:27503!Bom dia, amigo, tudo bem?Citação:
Postado originalmente por Sassagudo
Você tem estes diagramas completos? Estão no service manual ou em outra apostila do carro?
Seria de muita valia se pudesse disponibilizar...
Um abraço. -
24/09/2017, 16:27SandrolimaMeet Google Drive – One place for all your filesCitação:
Postado originalmente por 503!
Segue o link
Pesquisei por jimny wiring diagram
Muito completo
Bacana mesmo
Valew -
07/10/2017, 19:34jfobaltazar
Pessoal, estou com o mesmo problema. Escuto o barulho do acionamento do motor mas não aciona a tração. Na concessionária trocaram a válvula solenóide e nada. Peguei o carro esse fds pra andar e segunda levo de volta. Alguém poderia me ajudar? Já refiz o fio do sensor. Já limpei o motor do acionador.
Grato -
09/10/2017, 09:37503!Obrigado, Sandro!Citação:
Postado originalmente por Sandrolima
Não tive acesso ao arquivo do Drive (apareceu que precisaria de permissão), mas achei pelo próprio Google pesquisando pelo que você apontou.
Abraço!
