    Direção hidraulica do opala (fotos)




    Adaptação da direção hidráulica da opala (caixa ZF).
    Veiculo: F-75 - 4x4 - 1975 - Spoa - disco nas 4

    1- Coluna de direção original da F-75

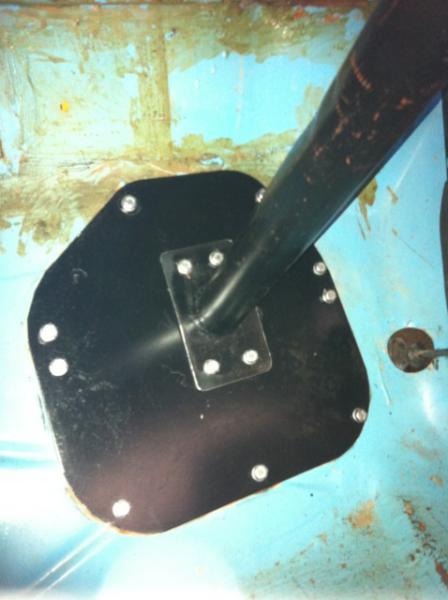

    2- Saida embaixo da coluna de direção (a coluna original foi cortada)

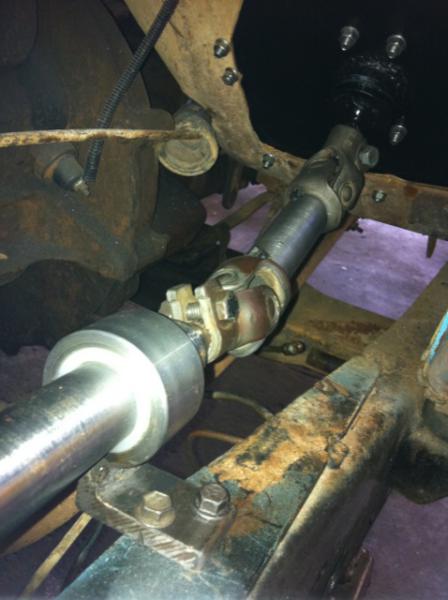

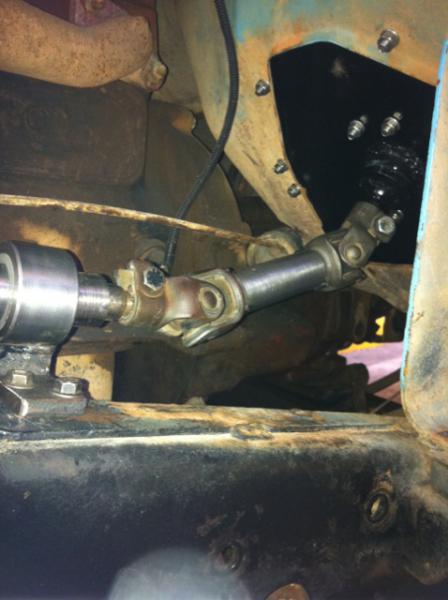

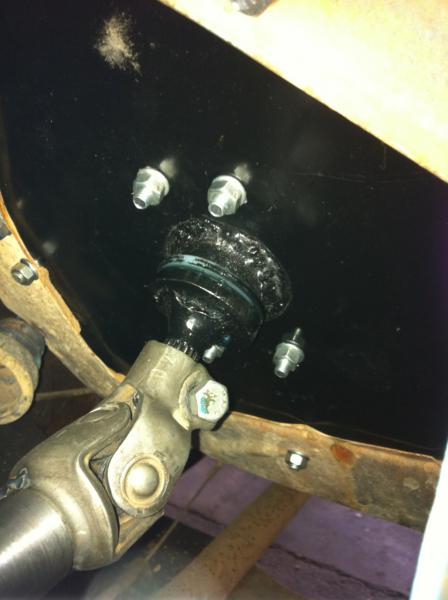

    3-4-5- Detalhe do mancal
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_6165.jpg   Direção hidraulica do opala (fotos)-img_9372.jpg   Direção hidraulica do opala (fotos)-img_0298.jpg   Direção hidraulica do opala (fotos)-img_9150.jpg   Direção hidraulica do opala (fotos)-img_1696.jpg
    4X4 Brasil

  2. #2
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1
    Adaptação da direção hidráulica da opala (caixa ZF)
    1- Saida da caixa de direção
    2- Vista geral

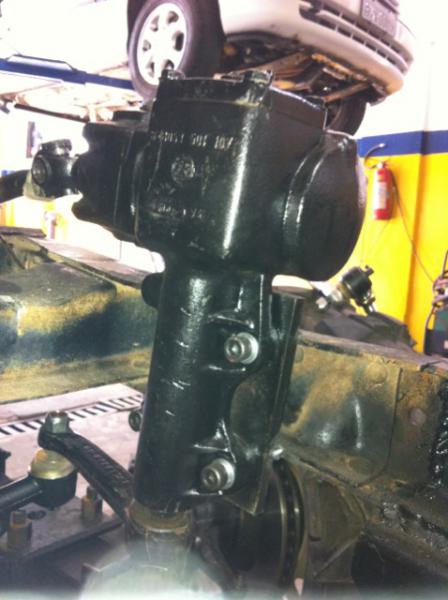

    3- Caixa Hidraulica ZF do opala
    4- Suporte da bomba hidraulica (bomba do santana)
    5- Polia na bomba (feita sob medida)
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_2967.jpg   Direção hidraulica do opala (fotos)-img_2226.jpg   Direção hidraulica do opala (fotos)-img_3882.jpg   Direção hidraulica do opala (fotos)-img_0622.jpg   Direção hidraulica do opala (fotos)-img_0544.jpg
    4X4 Brasil

  3. #3
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1
    Adaptação da direção hidráulica da opala (caixa ZF)

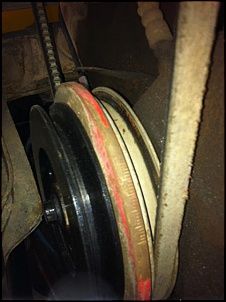

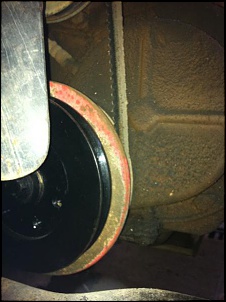

    1-2-3-4- Polia no virabrequim (feita sob medida, com diametro pouco menor)
    5- Suporte no munhão
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_7365.jpg   Direção hidraulica do opala (fotos)-img_0403.jpg   Direção hidraulica do opala (fotos)-img_1665.jpg   Direção hidraulica do opala (fotos)-img_8881.jpg   Direção hidraulica do opala (fotos)-img_2335.jpg
    4X4 Brasil

  4. #4
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1
    Adaptação da direção hidráulica da opala (caixa ZF)

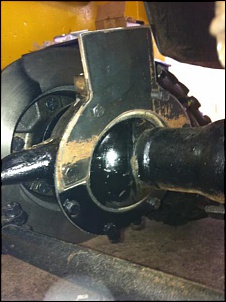

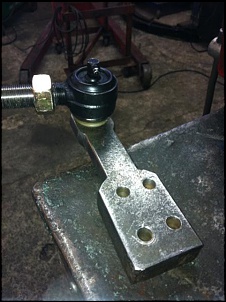

    1-2-3-4- Suporte do munhão
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_8848.jpg   Direção hidraulica do opala (fotos)-img_3838.jpg   Direção hidraulica do opala (fotos)-img_2420.jpg   Direção hidraulica do opala (fotos)-img_7579.jpg
    4X4 Brasil

  5. #5
    Usuário Avatar de vanderlei L.
    Entrada
    18/12/2010
    Local
    Maringá/PR
    Idade
    64
    Posts
    225
    Agradecimentos: 0
    Ficou bom o passao a passo, vou guardar..

  6. #6
    Usuário Avatar de Fornara
    Entrada
    23/03/2009
    Local
    Campos Novos/SC
    Idade
    57
    Posts
    927
    Agradecimentos: 0
    Beleza Mar falado! Show de bola seu tópico! Quanto puder coloca fotos da bomba instalada...

  7. #7
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1
    Citação Postado originalmente por Fornara Ver Post
    Beleza Mar falado! Show de bola seu tópico! Quanto puder coloca fotos da bomba instalada...
    Só estou aguardando o termino da instalação da bomba, ai posto mais fotos.
    t+
    Emerson

  8. #8
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1

    Bomba da direção hidraulica

    Bomba Hidraulica do Santana:

    1-Vista geral
    2-Fixação da Bomba no Suporte (vista superior)
    3-Suporte
    4-Fixação da Bomba+Esticador (vista frontal)

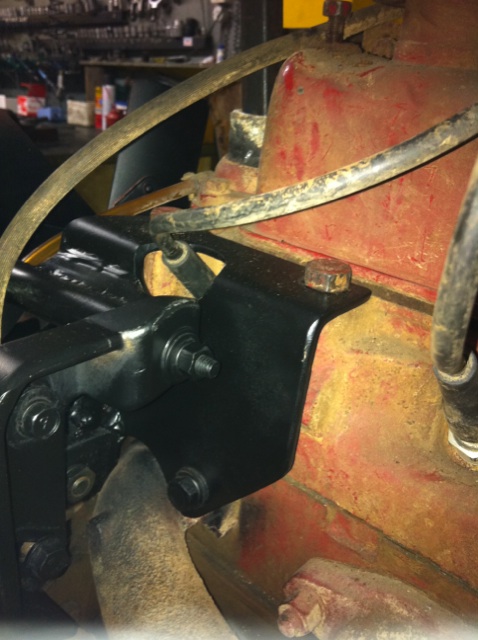

    5-Fixação da Bomba (vista traseira)
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_2275.jpg   Direção hidraulica do opala (fotos)-img_1184.jpg   Direção hidraulica do opala (fotos)-img_0622.jpg   Direção hidraulica do opala (fotos)-img_3378.jpg   Direção hidraulica do opala (fotos)-img_9210.jpg
    4X4 Brasil

  9. #9
    Usuário Avatar de Mar Falado
    Entrada
    25/04/2005
    Local
    Salto/SP
    Idade
    49
    Posts
    100
    Agradecimento: 1

    BOMBA DA DIREÇÃO HIDRAULICA continuação

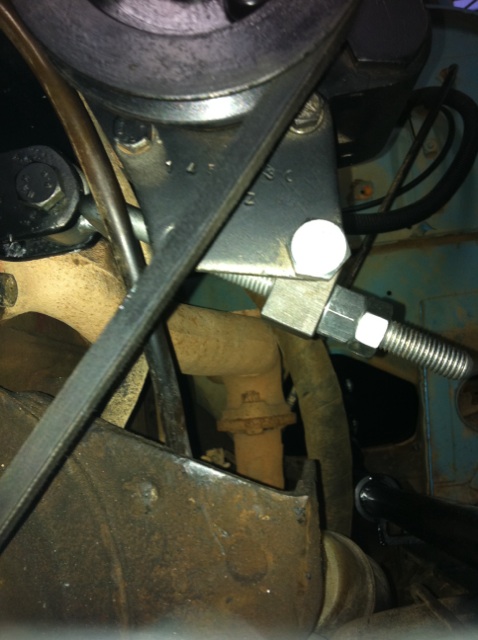

    1-Esticador (vista frontal)

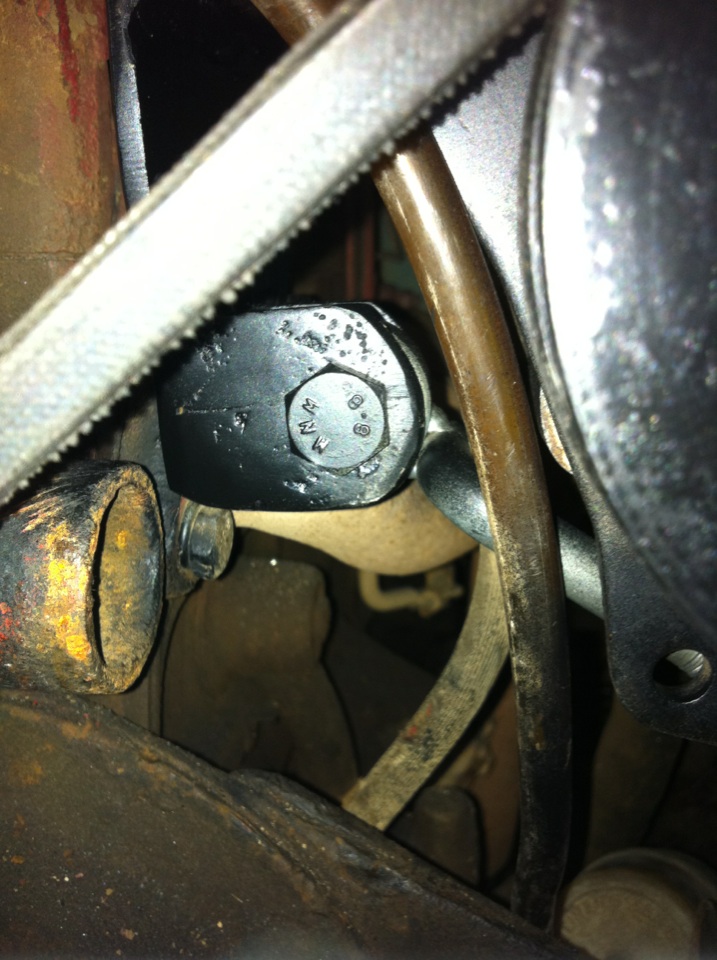

    2-Fixação do Esticador no Suporte (vista frontal)

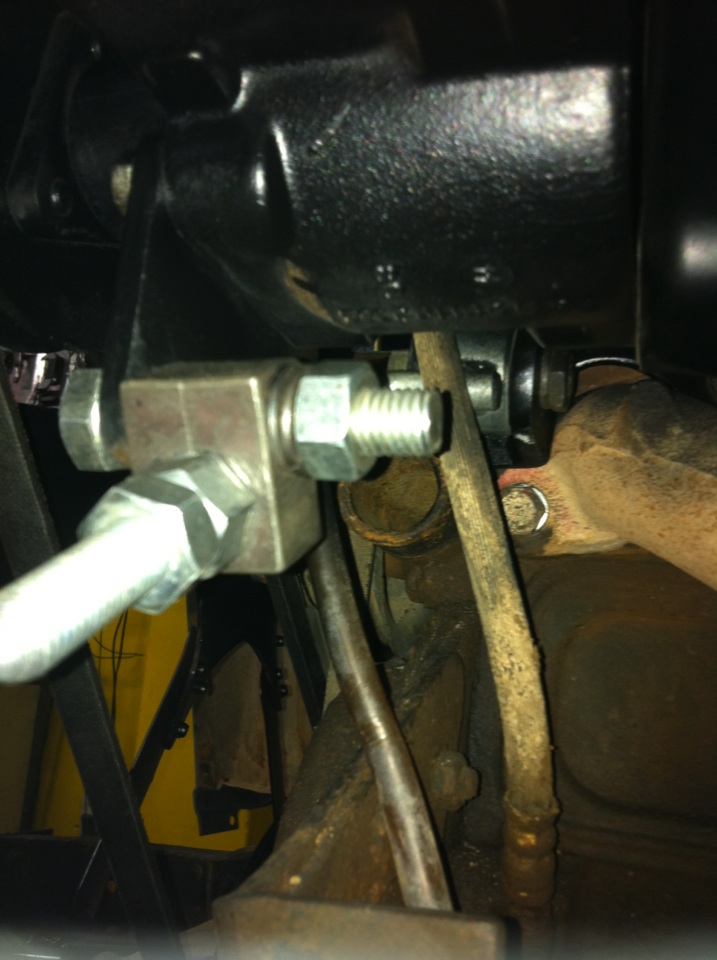

    3-Fixação do Esticador na Bomba (vista lateral)
    4-Fixação do Esticador no Suporte (vista traseira)
    Miniaturas de Anexos Miniaturas de Anexos Direção hidraulica do opala (fotos)-img_9791.jpg   Direção hidraulica do opala (fotos)-img_0799.jpg   Direção hidraulica do opala (fotos)-img_5469.jpg   Direção hidraulica do opala (fotos)-img_1856.jpg

  10. #10
    Usuário Avatar de Fornara
    Entrada
    23/03/2009
    Local
    Campos Novos/SC
    Idade
    57
    Posts
    927
    Agradecimentos: 0
    Salve Mar falado! Serviço de profissional, parabéns mesmo! Vai ajudar muita gente aqui no forum... Abraço amigo!

  11. #11
    Usuário Avatar de SERGINHO DA F-75
    Entrada
    28/11/2010
    Local
    Mairiporã/SP/SP
    Idade
    49
    Posts
    593
    Agradecimentos: 0

    muito booomm

    parabens mar falado, serviço de profissa mesmo, continue postando que agente vai no caminho, valeu
    Serginho - Ford F-75 - JPX mecanica Hilux
    www.ruralef75.com.br

  12. #12
    Usuário
    Entrada
    24/11/2011
    Idade
    45
    Posts
    24
    Agradecimentos: 0
    ja vi e revi as imagens varias vezes, mesmo assim ainda tenho duvidas, minha duvida principal é o local onde deve ser instalada e a distancia entre a caixa de direção e o cabine onde deve ser colocado a barra do volante. será que algume pode me ajudar?
