Diagnóstico da Amarok - Ferramentas Ross Tech VCDS

Colegas,

Desculpe o atraso, mas hoje não consegui cumprir minha promessa de postar as informações aqui.
Estou com meu computador em casa e amanha vou tratar disso, de ante mão segue o que vou colocar:
Instalação Física e Configuração - Camera de Ré, Modulo de Reboque, Reprodutor de MP3, Volante com Adição de Paddles Shifts
Configuração - Litros para completar o tanque, travamento das portas, destravamento das portas, unidade de consumo em Km/l, varredura dos ponteiros ao ligar o contato, aviso sonoro de confirmação ao travar e destravar as portas.
Vou indicar as peças necessárias e onde costumo comprar; tudo no exterior e qual o modelo do cabo Ross Tech para quem quiser se aventurar.

Abraços

Instalação Câmera de Ré OEM

O principal pré requisito para a instalação da câmera de ré, é que a unidade de áudio (rádio) tenha a entrada para o conector da câmera de ré.
Antes de ter que desmontar o painel para verificar in loco se a unidade de áudio tem a entrada, a regra é basicamente essa:
Para os carros que possuem unidade com NAVEGAÇÃO (RNS-315), TODOS independente do ano de fabricação têm a entrada para a câmera de ré; para os carros SEM navegação (RCD-510) fabricados a partir de Janeiro 2013 NÃO tem entrada para a câmera de ré. No entanto é sempre bom conferir para ter certeza da possibilidade da instalação.
O Kit completo para a instalação pode ser encontrado no Ebay, porém como já compro coisas de um fornecedor da Polônia desde 2010 vou deixar a indicação da empresa dele para terem ideia de como é o kit e o custo VW Amarok 2H0 Rear HighLine Camera KIT
Feita as considerações iniciais vamos à instalação:

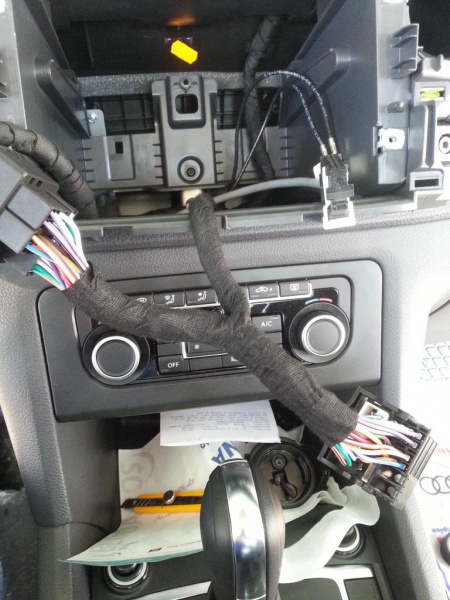

I - Primeiro passo é passar o chicote na parte interna do carro; uma parte vai seguir até a unidade de áudio, uma parte fica embaixo do painel e segue até a soleira da porta traseira lado esquerdo onde depois vai descer para a longarina do carro e posteriormente para o para-choque traseiro.
Remova os acabamentos frontal e traseiro nas soleiras portas lado esquerdo, o acabamento lateral onde fica localizada a alavanca do capô do motor. Para remover a alavanca, existe uma trava "escondida", mantenha a alavanca puxada e coloque uma chave de fenda por trás, deslizando para o lado do passageiro, após removida a trava é só puxar a alavanca que sai.
Ao remover o acabamento na soleira da porta traseira, é possível ver um plug que é por onde o cabo será passado.

Anexo 437733

Anexo 437734

Anexo 437735

II - Faça um pequeno furo no plug para passar odois conectores que vão para a parte traseira do carro para alimentar a câmera(energia e sinal), passe o cabo pelo chassi do carro seguindo o chicoteoriginal da luzes de placa. Hora de colocar a câmera de ré no lugar e paraisso, alguns componentes do para-choque traseiro deverão ser removidos;primeiro o apoio inferior e depois a cobertura do para-choque (algumasvariações podem ocorrer dependendo da versão de acabamento). Depois de removidaa cobertura do para-choque, você encontrará o lugar de instalação da câmera queestá na lataria. É preciso fazer um corte na cobertura do para-choque paraacomodar o suporte da câmera, não é preciso cortar como eu fiz, somente oquadrado do suporte é suficiente. Optei em fazer todo o contorno porque quandofiz a instalação, não havia fotos disponíveis para que eu tivesse ideia de comoé o original

Anexo 437736

Anexo 437737

Anexo 437738

Anexo 437739

Anexo 437740

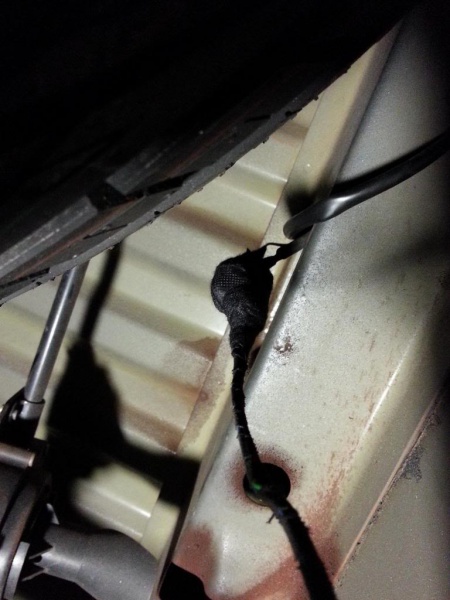

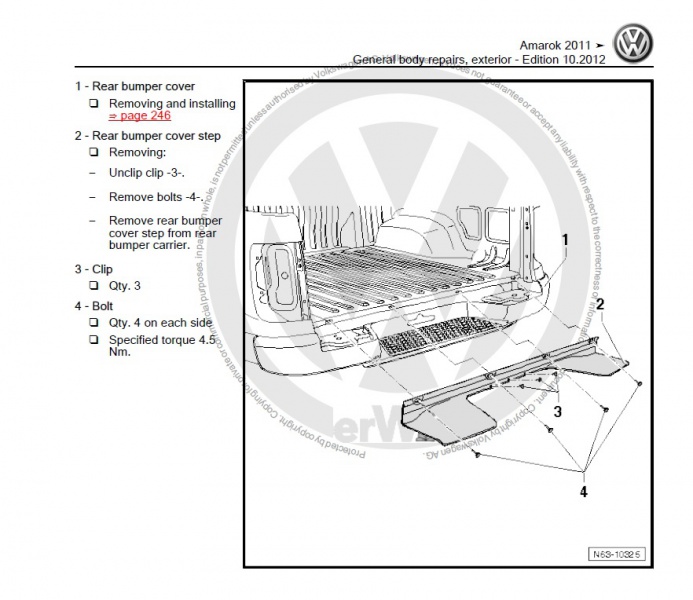

III - Conexões e ligações elétricas; na partetraseira são dois conectores que serão ligados, sinal de vídeo e energia,esqueci de tirar uma foto antes de proteger os dois conectores com fita detecido, os conectores estão 'guardados" um uma parte da carroceria ondeestá passando o fio das luzes de placa. Esta câmera de ré, possui um módulo decontrole que adiciona duas linhas funcionais na tela indicando a direção docarro, seja em vagas transversais ou paralelas, no módulo de controle, doisconectores fêmea serão ligados, um que vem da câmera na parte traseira e outroque será ligado no chicote principal. De acordo com o diagrama de instalação,este módulo é fixado na parte superior do pedal do freio, mas não encontrei osuporte à parte para vender, então fixei o módulo junto do chicote principalpróximo ao descansa pé. Última etapa das ligações elétricas, são quatro fiosque estão juntos com o chicote da câmera, +12V (vermelho), Negativo (preto),CAN+ (laranja) e CAN- (marrom). O chicote da unidade de áudio tem estes quatrofios que deverão ligados; como eu coloquei o MDI, fiz a ligação no chicote doMDI preservando o chicote do carro.


Anexo 437741

Anexo 437742

Anexo 437743

Anexo 437744

Anexo 437745

IV - Configurações VAG/VCDS; acessando oprograma, vá para a tela "Select Control Module" e clique no botão doendereço 19-CAN Gateway e depois Installation List. Procure pela Central6C-Back-up Cam e marque a caixa do lado esquerdo e posteriormente clique nobotão Save Coding, a mensagem Coding Accept aparecerá e alguns segundos depoiso programa retornará automaticamente para a tela inicial do endereço 19-CANGateway. Clique no botão 02-Fault Codes e depois clique no botão Clear AllDTC´s e confirme. Com os erros corrigidos, clique no botão Controller GoBack-06 para retornar para a tela "Select Control Module".

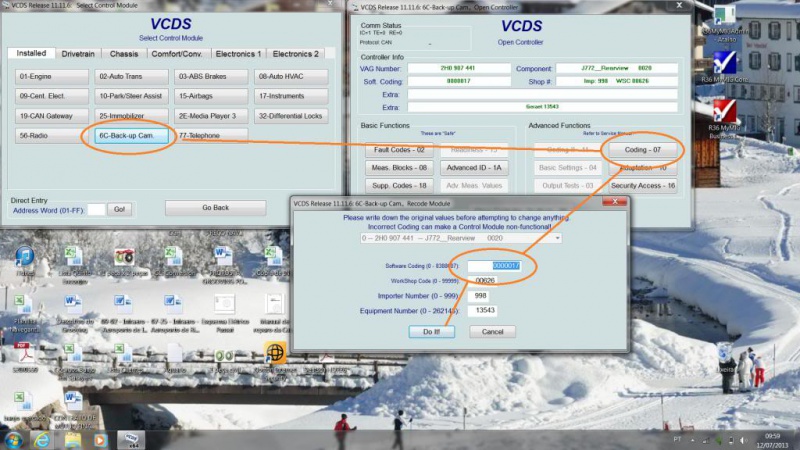

Selecioneo endereço 6C-Back-up Cam depois clique no botão Coding-07, no campo SoftwareCoding troque o código que está indicado pelo código 0000017 e depois clique nobotão Do-It, em alguns segundos o programa retornará automaticamente para atela inicial do endereço 6C-Back-up Cam. Clique no botão 02-Fault Codes edepois clique no botão Clear All DTC´s e confirme.

Anexo 437746

Anexo 437747

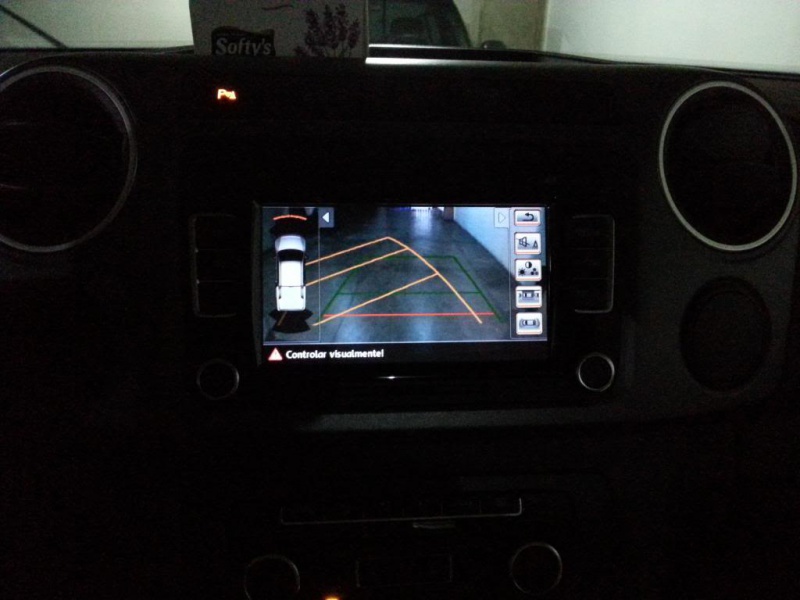

O resultado deve ser esse:

Anexo 437748

A linha Amarela indica para onde o volante estáesterçado e qual será a direção do carro enquanto a linha Verde indica alargura do carro e a linha Vermelha o limite máximo de aproximação. Oscontroles do lado direito são para ajustar cor, contraste e brilho da câmera;para selecionar se a vaga é transversal ou paralela; para desligar o avisosonoro de aproximação; e para desligar a imagem e só manter o indicador do OPS.

Anexo 437749

OBS: Um erro nessa central deve permanecer,porém não compromete a funcionalidade da câmera; vai informar que a câmera nãoestá calibrada, e para calibrar ela, é preciso uma ferramenta que até onde seisomente a fábrica tem à disposição dos concessionários que somente após aabertura de uma solicitação um técnico da fábrica faz essa calibração aferramenta é VAS6350. Isso é indispensável para carros com o Park Assist paramanter a profundidade e a distância 100% aferidas evitando um erro no sistema.

Outro detalhe,é que configurado da forma indicado acima, um botão RVC vai aparecer na tela daunidade de áudio após engatar a ré e para ligar a câmera é preciso pressionaresse botão. Para ter a imagem da câmera automaticamente na tela após engatar amarcha, é preciso configurar um outro endereço no sistema, o 10-Park/SteerAssist

Anexo 437750

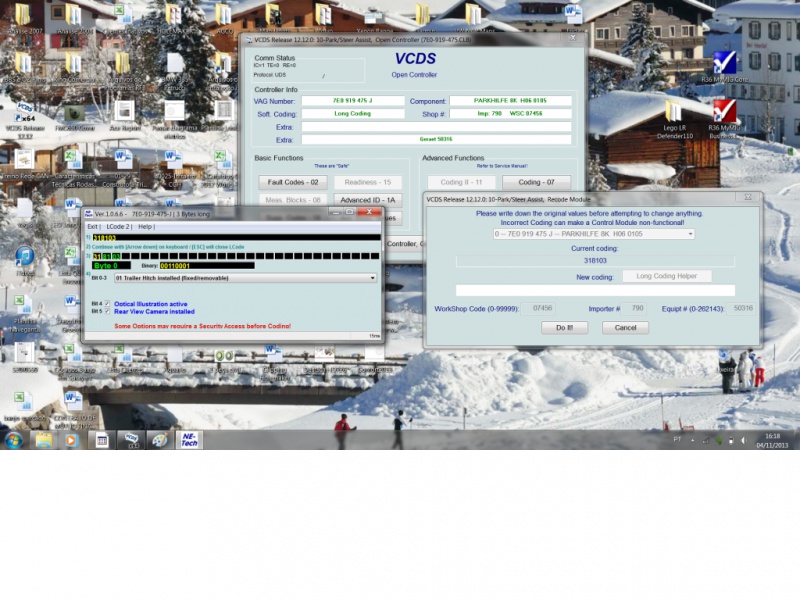

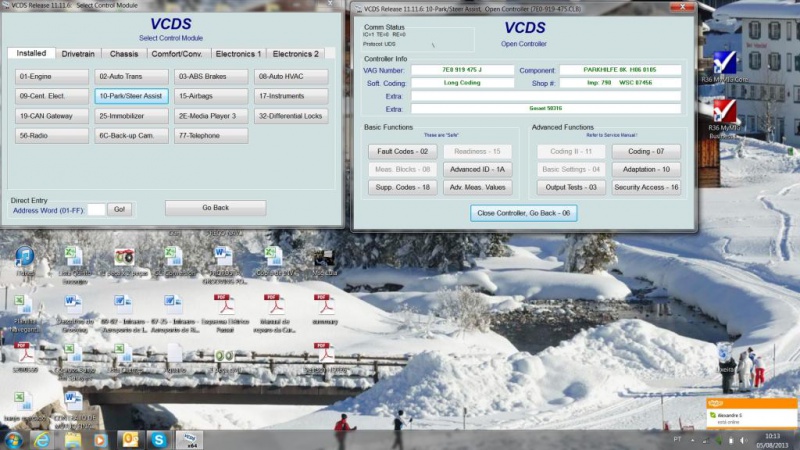

Na tela Select Control Module, clique no botão do endereço 10-Park/Steer Assist, depois clique no botão Coding-07 e depois no botão Long Coding.
No Byte 0 marque o BIT com a linha escrita "Rear View Camera Installed", depois clique na parte superior da tela "Exit" e depois no botão Do-It e está tudo pronto.

Anexo 437751

Dúvidas estou a disposição.

Que show em Andre!???

Parabéns mermão.

Instalação do Engate + Módulo do Reboque

Segue outro tutorial de instalação e configuração de outro item que coloquei na minha Amarok
Os componentes, eu comprei na Espanha neste distribuidor de peças VW Volkswagen Amarok 2H (2010+) - OEMVAG España SLU são dois itens separados, o Engate e o Conjunto Elétrico.
A instalação é simples e rápida, levei uma hora para entender toda a instalação e executar o serviço; a versão Highline já tem o chicote de ligação do conector elétrico presa na parte inferior do assoalho da caçamba, é só remover a tampa da tomada para conectar o chicote, e na parte inferior do painel, existem os dois conectores que serão ligados no módulo do reboque, só tirar a espuma de proteção e fazer a ligação.

Este é o kit elétrico:

Anexo 438007

Este é o conjunto do engate:

Anexo 438008

A primeira etapa, é montar o conjunto do engate, são 6 parafusos, sendo 4 que fixam as metades do suporte do engate parafusadas na parte inferior da estrutura do para-choque e depois mais dois para fixar o engate propriamente.

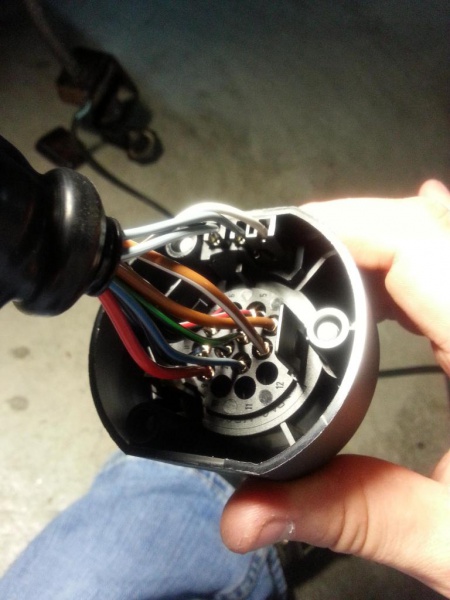

O próximo passo é fazer a ligação elétrica do engate até o chicote do carro; primeiro passo é colocar a tomada no receptor; são conectores; o de 13 pinos que liga o reboque e mais uma tomada que liga um microswitch para indicar que existe algo conectado. Depois dos conectores presos no lugar, é fixar a tomada do reboque no suporte do engate.

Anexo 438010

Anexo 438009

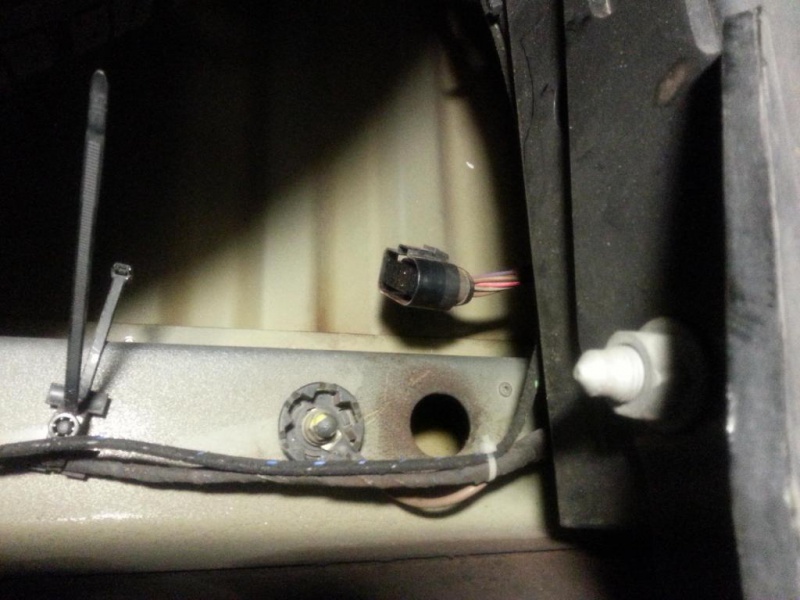

Tire a tomada de proteção do chicote localizada na parte inferior do assoalho da carroceria

Anexo 438011

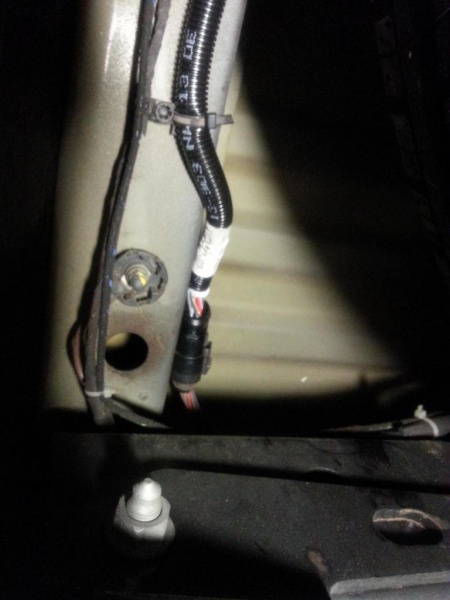

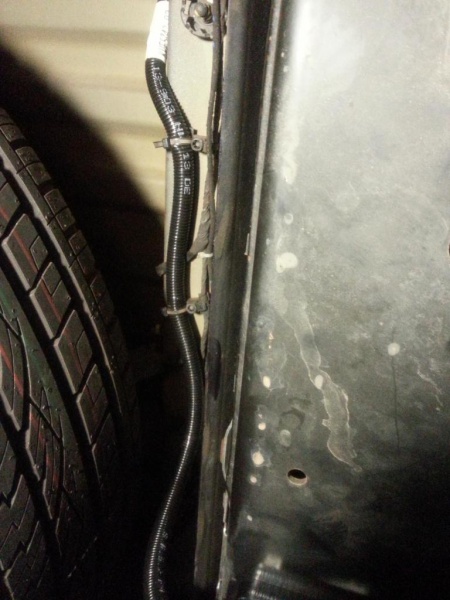

Passe o chicote da tomada até o conector, acomode o chicote e prenda com as cintas plásticas fornecidas

Anexo 438012

Anexo 438013

Com a parte de trás concluída, a próxima etapa é ligar o módulo do reboque na parte interna do carro; DESLIGUE o pólo NEGATIVO da bateria para essa etapa.
Na parte inferior do painel, existe um suporte para o módulo, primeiro é preciso colocar as duas porcas específicas fornecidas no kit no suporte do módulo. Estão indicadas na foto com o círculo laranja, depois de colocadas as porcas, deslize o módulo no sentido indicado por dento do suporte, fixe o módulo com os dois parafusos fornecidos no kit.

Anexo 438014

Anexo 438015

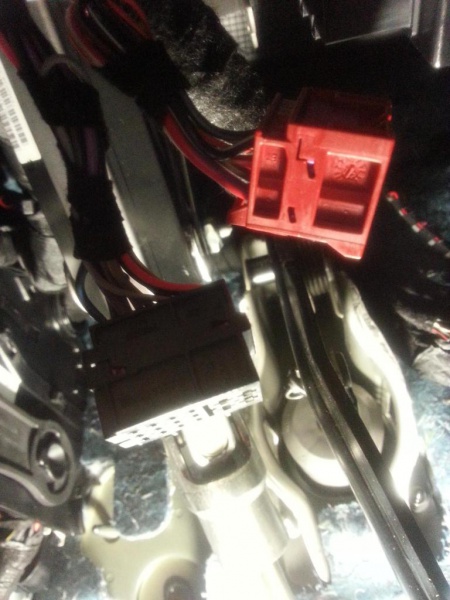

Estes são os dois conectores que estão na soltos para serem conectados no módulo:

Anexo 438016

Depois de conectado:

Anexo 438018

Concluída a instalação física, adicione os dois Fusíveis de 5A que são fornecidos no kit nas posições 60 e 61 da caixa de fusívies. Religue o pólo NEGATIVO da bateria.
O próximo passo é adicionar e configurar o módulo do reboque na Rede CAN do carro.

Primeira etapa, é adicionar o módulo no endereço 19-CAN Gateway, clicando na caixa do Endereço 69-Trailer e depois Save Coding

Anexo 438019
Depois de adicionado o módulo do reboque na Rede CAN, é preciso configurar os endereços 01-Engine e 10-Park/Steer Assist.

Acesse o Endereço 01-Engine, clique no botão Coding-07, na tela seguinte Long Coding Helper. Com a tecla TAB siga até o Byte 5 e maque o BIT 4. Clique no Exit, depois Do-It e está configurado o endereço 01

Anexo 438020

Acesse o Endereço 10-Park/Steer Assist, clique no botão Coding-07, na tela seguinte Long Coding Helper. No Byte 0, BIT 0-3, mude de 0-Trailer Not Installed para 1-Trailer Hitch Installed clicando no campo cinza. Clique no Exit, depois Do-It e está configurado o endereço 10.

Anexo 438021

Agora é só desfrutar com toda a tranquilidade do reboque, que nenhuma luz indicadora de falha vai se acender no painel e o todo o gerenciamento eletrônico do motor e câmbio irão se ajustar automaticamente após a detecção do peso no eixo traseiro.

Dúvidas estou à disposição

Citação:

---

Postado originalmente por Blends

Se tiver o hardware presente, não vejo o pq não funcionar.

Já sei, habilite a função e faça o teste, depois nos informe se o airbag abriu ou não... Brincadeira, rs.

Mas em resumo é isso, se o hardware estiver no carro e desabilitado pela VW, é somente habilitar a função pelo vcds.

---

Blends, acrediro que no caso dos air bags os mesmos não estejam ali, até porque se estivessem a VW os teria habilitado. No caso dosensor crepuscuar pode ser apenas uma questão de acabamento. Já notou no painel bem no centro próximo ao parabrisas? Vê se a sua tem. E penso ainda que, atravé do software, ele mesmo identificará ou não o hardware.

Andre, parabéns pelo tutorial. Gostei daquela função que informa a litragem do tanque. Dei uma olhada no site que vc indicou, mas achei muito caro o produto. Imagino que seja pela caixa de controle que traz, além da câmera o programa com as llinhas de indicação de vaga etc. Agora, na caixa notei o símbolo VW, me parece original mesmo. Só no 1º mundo...Aqui parece infelizmente mais viável trocar a central original por uma M1 ou Caska com GPS e câmera de ré. Mas vale cada centavo pra ficar realmente original.

Citação:

---

Postado originalmente por CLAUDIOFERREIRA

Blends, acrediro que no caso dos air bags os mesmos não estejam ali, até porque se estivessem a VW os teria habilitado. No caso dosensor crepuscuar pode ser apenas uma questão de acabamento. Já notou no painel bem no centro próximo ao parabrisas? Vê se a sua tem. E penso ainda que, atravé do software, ele mesmo identificará ou não o hardware.

---

Não necessariamente, no outro carro que eu tinha, quando mandei colocar couro, o rapaz me informou que tinha airbag lateral, porém, na versão que eu havia comprado, nao era pra vir.
Resumindo, o airbag estava lá, porém no meu carro nao ele estava desativado e nao tinha o acabamento de abertura do mesmo.
Foi só comprar a moldura e acionar a função.
O software não reconhece se tem ou nao, ele ativa ou desativa a função somente, independente se o hardware esta presente ou nao.

Andre
Parabens pelos post. Informações realmente valiosas para quem deseja dar um "up" nas viaturas.

Como vc conseguir importar o kit para a camera de re? Pelo preço de aproximadamente 500 euros (kit + frete), ao chegar no Brasil, será taxado por volta de 80% e a brincadeirinha sairá salgada demais.....

Mas valeu mesmo....

Edival

Citação:

---

Postado originalmente por edival

Andre
Parabens pelos post. Informações realmente valiosas para quem deseja dar um "up" nas viaturas.

Como vc conseguir importar o kit para a camera de re? Pelo preço de aproximadamente 500 euros (kit + frete), ao chegar no Brasil, será taxado por volta de 80% e a brincadeirinha sairá salgada demais.....

Mas valeu mesmo....

Edival

---

Edival,

Como já compro desde 2010 dessa empresa, para coisas de valor elevado, eu peço para que me envie uma invoice de 180 Euros. O envio é por UPS, em média 7 dias está em mãos e chegando aqui pago os impostos devidos.
Ele lançou uma versão sem o módulo VW Amarok 2H0 - Rear Low Line Camera - SET se existisse quando comprei certamente optaria por ela, o resultado prático é o mesmo com a diferença de não ter somente as linhas direcionais, que no nosso caso não faz falta.

Seguindo a promessa, agora vou disponibilizar algumas configurações possíveis para a Amarok.
Sempre dizendo que estou tomando como referência minha Amarok, modelo Highline AT 2013.

A primeira, é uma que a cada 10 proprietários, 11 reclamam

Modificação da Unidade de Consumo:

Pelo Endereço 17-Instruments, clique no botão Adaptation-10; clique na aba Channel e localize o campo (8)- Units adjusted.
O sistema indica a configuração atual, Milhas por Galão, no campo New Value, clique na aba e mude para Kilometers per Liter
Clique no Do-It e está feito!

Anexo 438288

Litros para Completar o Tanque:

Pelo Endereço 17-Instruments, clique no botão Adaptation-10; clique na aba Channel e localize o campo Volume to be Replenished.
O sistema indica a configuração atual, "No", no campo New Value, clique na aba e mude para "Yes"
Clique no Do-It e está feito!
Acho essa função interessante para se ter uma noção quando está reabastecendo o carro e verificar se a bomba no posto não está adulterada e eventualmente quanto litros ainda tem no tanque durante uma viagem para saber se está no "osso" ou não. Lembrem-se que isso não possui precisão centesimal, é mais uma referência.

Anexo 438289

Indicator Celebration:

Pelo Endereço 17-Instruments, clique no botão Adaptation-10; clique na aba Channel e localize o campo Indicator_Celebration.
O sistema indica a configuração atual, "No", no campo New Value, clique na aba e mude para "Yes"
Clique no Do-It e está feito!
Esta é uma modificação meramente cosmética, mas dá um visual legal que quando liga a ignição do carro, os ponteiros varrem até o limite e voltam. Acho que os carros da GM atualmente fazem isso.....

Anexo 438290

Vídeo do funcionamento

http://youtu.be/NvXTkB6fTmI

Travamento Automático das Portas e Destravamento das portas removendo a chave do contato:

Pelo Endereço 09-Cent. Elect., clique no botão Coding-07; uma segunda tela vai abrir, clique no botão Long Coding Helper, que abrirá a tela dos códigos binários.
No Byte 0, marque o BIT 3 e o BIT 4,, clique na palavra Exit que o sistema retornará para a tela do Long Coding, com um novo New Coding, Clique no Do-It e está feito!

Anexo 438291

No decorrer da semana eu coloco mais alterações possíveis.

Abraços

Eu não possuo o VCDS. Então nem adianta eu comprar esse módulo para o engate. Pensei que fosse só comprar o módulo e instalar. Poderia desabilitar essa função do módulo, mas precisa do VCDS para fazer. Tem outra solução mais simples?

Citação:

---

Postado originalmente por Blends

Não necessariamente, no outro carro que eu tinha, quando mandei colocar couro, o rapaz me informou que tinha airbag lateral, porém, na versão que eu havia comprado, nao era pra vir.
Resumindo, o airbag estava lá, porém no meu carro nao ele estava desativado e nao tinha o acabamento de abertura do mesmo.
Foi só comprar a moldura e acionar a função.
O software não reconhece se tem ou nao, ele ativa ou desativa a função somente, independente se o hardware esta presente ou nao.

---

Interessante essa situação dos air bags. Vamos ver se avançamos nas alterações das configurações das caminhonetes. Abraço.
