Cânister

[Peter]

Tweet

Como ja dito acima o meu carburador tem uma boia so e é de metal,portanto acredito que seja um Weber.

Quanto ao site mencionado pelo Gil ja havia comentado no post#76,por onde é falado que este de final 78 é semelhante a de final 20.

Consegui descobrir no site da Ladaparts as perspectivas abaixo que mostram o meu carburador de final 78 e onde se ve claramente a valvula.

E nos outros aparecem as diversas ligações e a valvula eletrica.

O problema é arrumar a valvula eletrica e saber aonde é ligada(eletricamente),mas vamos descobrir tambem

[Flugêncio]

Como ja dito acima o meu carburador tem uma boia so e é de metal,portanto acredito que seja um Weber.

Quanto ao site mencionado pelo Gil ja havia comentado no post#76,por onde é falado que este de final 78 é semelhante a de final 20.

Consegui descobrir no site da Ladaparts as perspectivas abaixo que mostram o meu carburador de final 78 e onde se ve claramente a valvula.

E nos outros aparecem as diversas ligações e a valvula eletrica.

O problema é arrumar a valvula eletrica e saber aonde é ligada(eletricamente),mas vamos descobrir tambem

Peter,

Esse carburador do seu Niva, vinham nos Laikas, desmanchei dois por aqui e não me era estranho ele.

[Peter]

Peter,

Esse carburador do seu Niva, vinham nos Laikas, desmanchei dois por aqui e não me era estranho ele.

Flugêncio

E tambem tinha essa valvula a vacuo eletrica?

Por acaso vc saberia dizer como era acionada?

Era por acaso aquela peça tipo caixinha com quatro terminais,que tambem ligava na valvula magnetica do carburador?

[Flugêncio]

Flugêncio

E tambem tinha essa valvula a vacuo eletrica?

Por acaso vc saberia dizer como era acionada?

Era por acaso aquela peça tipo caixinha com quatro terminais,que tambem ligava na valvula magnetica do carburador?

Peter,

Não me recordo das ligações, mas tinha a tal válvula.
Vendí a carcaça do Laika completa pra um vizinho, vou lá dar uma olhada e depois lhe falo.

[mpmassa]

Pode ser sim, Gil. Mas ele tem todos os sistemas de recirculação, alguns desligados, e é igualzinho ao do Peter. Não sei se foi trocado algum dia, mas, creio que seja sim um Solex.

Na verdade, pelo que já li até hoje, o "Solex" que veio nos Nivas a partir de 93 é o que foi postado pelo Bacalhau na mensagem #62, que possui um parafuso de ajuste de plástico e acionamento mecânico do segundo estágio, bóia dupla, alavancas de acionamento diferentes (o acionamento é do outro lado do carburador) e outras diferenças. O outro (90 a 92) seria o "Weber".

[mpmassa]

Flugêncio

E tambem tinha essa valvula a vacuo eletrica?

Por acaso vc saberia dizer como era acionada?

Era por acaso aquela peça tipo caixinha com quatro terminais,que tambem ligava na valvula magnetica do carburador?

Peter, os Nivas 90 a 92 tinham uma caixinha preta localizada logo acima da bateria e eu acredito, não tenho certeza, que essa caixinha é que acionava a eletroválvula (número 4 na foto).
Certa vez o João Boteon da Bomer mandou uma mensagem sobre essa caixinha no fórum dos Camaradas do Niva, reproduzida abaixo:

"A caixinha preta que voce indica , acima da bateria do Niva, nos chamamos de motorista eletronico, existente nos carros importados ate 92, e sua funcao eh aliviar as alteracoes do seu comando para o carburador.
Assim , se voce acelera demais ela evita o tranco da maior injecao de combustivel e tambem quando voce tira o pe do acelerador muito rapido ela alivia o corte de entrada.
Nos carros a partir de 93 foram substituidas junto com o carburador que tem o segundo estagio mecanico."

Meu Niva não tem essa caixinha porque é 93, só que já comprei com o carburador trocado.

Talvez o João ou o Wilson possam esclarecer isso.

[Peter]

Em mais uma pesquisa nas literaturas em espanhol dos nossos hermanos e indicadas por alguem(em tempo:foi o nosso amigo Jfrank) neste forum descobri mais alguma coisa.

Se chama :Sistema de redução da toxidez dos gases queimados atravez de valvula eletropneumatica
Na figura:
nr 2 valvula
nr 9 valvula eletropneumatica
nr 10 caixinha preta com as 4 saidas
Agora mãos a obra e montar.
Falta so a valvula de nr 2

[Dinola]

Em mais uma pesquisa nas literaturas em espanhol dos nossos hermanos e indicadas por alguem(em tempo:foi o nosso amigo Jfrank) neste forum descobri mais alguma coisa.

Se chama :Sistema de redução da toxidez dos gases queimados atravez de valvula eletropneumatica
Na figura:
nr 2 valvula
nr 9 valvula eletropneumatica
nr 10 caixinha preta com as 4 saidas
Agora mãos a obra e montar.
Falta so a valvula de nr 2

O meu carburador é identico ao seu, Peter. Possui até a caixa preta acima da bateria que nunca soube da sua utilidade. Com este esquema entendi a função da válvula 2 que possui ajuste e serve para abrir o primeiro estágio.
Pelo que entendi do esquema elétrico, é necessário uma referência elétrica do carburador vinda através do tal microcomutador para que tudo isso funcione. Não achei esta peça no meu carburador que deveria estar conectada ao segundo estágio e possuir dois fios. O seu carburador possui este microcomutador ?

Abs

[Girti]

Em mais uma pesquisa nas literaturas em espanhol dos nossos hermanos e indicadas por alguem(em tempo:foi o nosso amigo Jfrank) neste forum descobri mais alguma coisa.

Se chama :Sistema de redução da toxidez dos gases queimados atravez de valvula eletropneumatica
Na figura:
nr 2 valvula
nr 9 valvula eletropneumatica
nr 10 caixinha preta com as 4 saidas
Agora mãos a obra e montar.
Falta so a valvula de nr 2

O cara é um sherloque, descobre tudo!!!

[Peter]

O meu carburador é identico ao seu, Peter. Possui até a caixa preta acima da bateria que nunca soube da sua utilidade. Com este esquema entendi a função da válvula 2 que possui ajuste e serve para abrir o primeiro estágio.
Pelo que entendi do esquema elétrico, é necessário uma referência elétrica do carburador vinda através do tal microcomutador para que tudo isso funcione. Não achei esta peça no meu carburador que deveria estar conectada ao segundo estágio e possuir dois fios. O seu carburador possui este microcomutador ?

Abs

Dinola

O meu carburador tambem não tem esta peça,e todos os esquemas eletricos que consegui achar e consultar ,não faz referencia a este componente.
Eu vou tentar montar e ligar todo o resto e ver o que da.

[Peter]

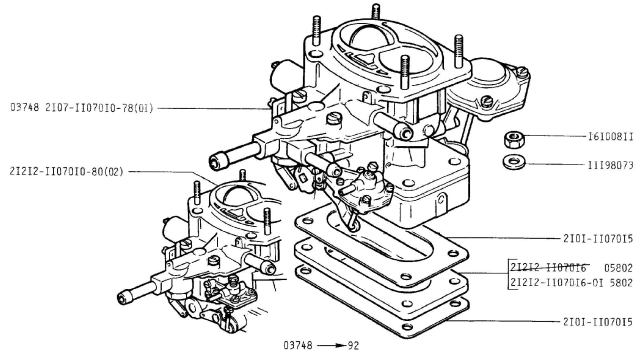

Dentre tantas alternativas de carburador para Niva achei um que tem uma tomada eletrica.

So não sei pra que Nivas era montado,pais de destino e ano de fabricaçao.

Na parte inferior da vista explodida tem uma data,não sei se sinifica a data a partir de quando foi montado,no caso parece ser 11/92.

So para informação.

[BACALHAU]

Peter, já experimentou pedir informações à própria Lada ou a algum dos muitos sites europeus que tratam de NIVAs?
Talvez possa surgir alguma nova informação.
