Modelos de Lanterna Traseira

[Paulo Limão]

Tweet

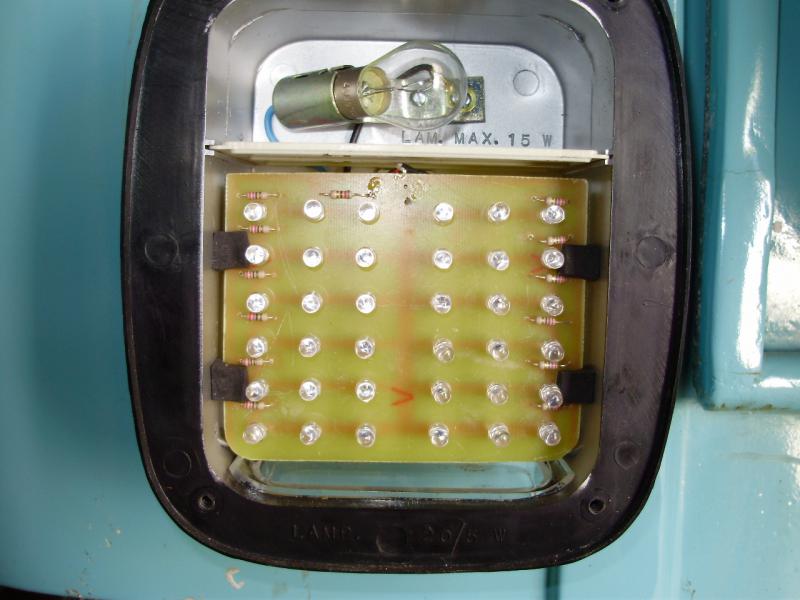

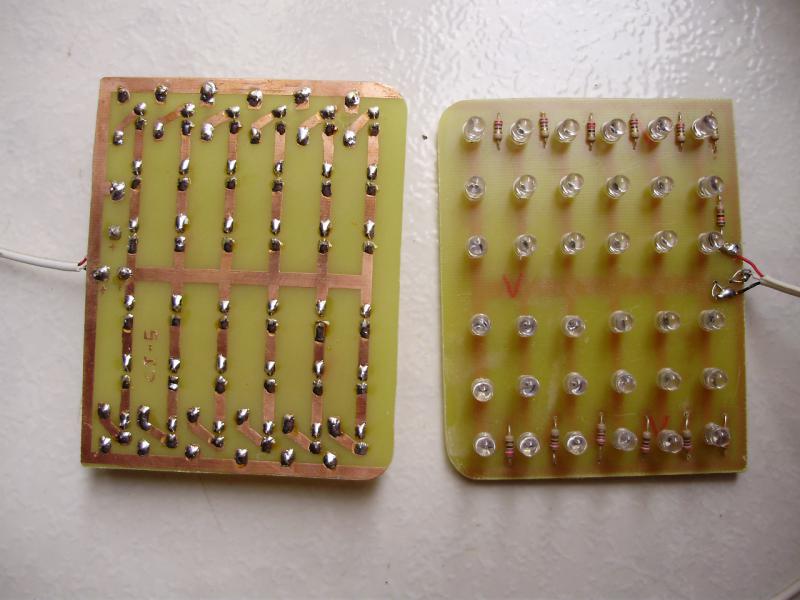

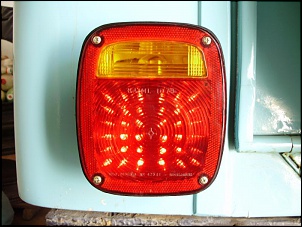

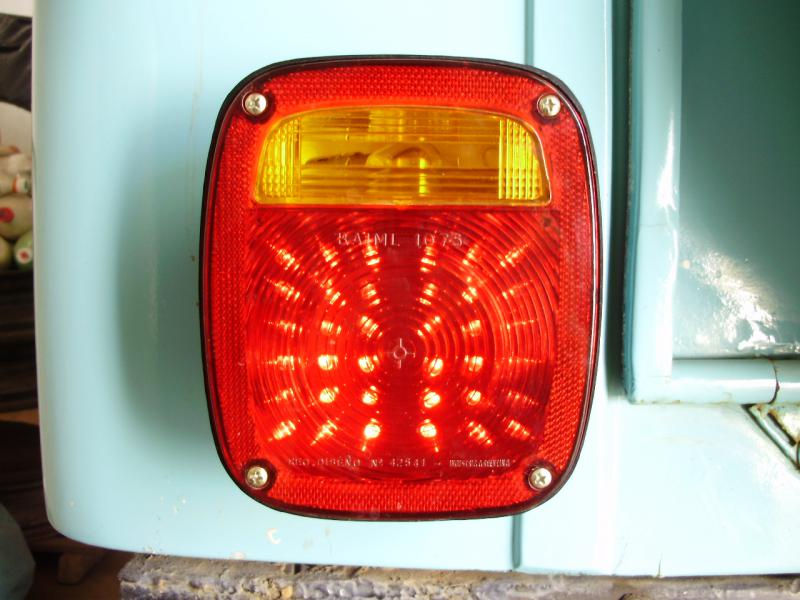

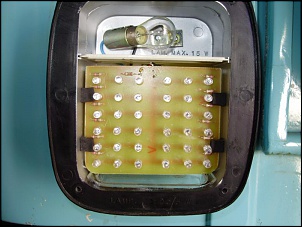

Ta aí o resultado de ferias + sem ter o que fazer! hehe

Tá faltando os leds de seta... quando colocar, posto mais fotos.

Só não tirei foto com o freio acionado, mas dá pra ter uma ideia de como ficou.

eu mesmo que fiz, apesar de entender pouca coisa de elétrica, até que ficou bonzinho...

[eliasFerreira]

Paulo, vc usou um resistor de 220ohms pra cada 3 LEDs?
Como calculou a corrente pra eles?

Parabéns, ficou bom!

[Jacimar]

Ta aí o resultado de ferias + sem ter o que fazer! hehe

Tá faltando os leds de seta... quando colocar, posto mais fotos.

Só não tirei foto com o freio acionado, mas dá pra ter uma ideia de como ficou.

eu mesmo que fiz, apesar de entender pouca coisa de elétrica, até que ficou bonzinho...

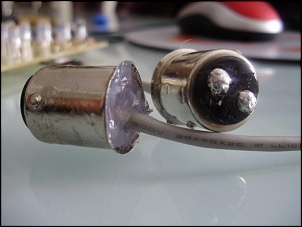

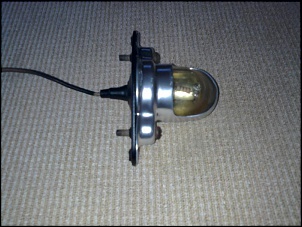

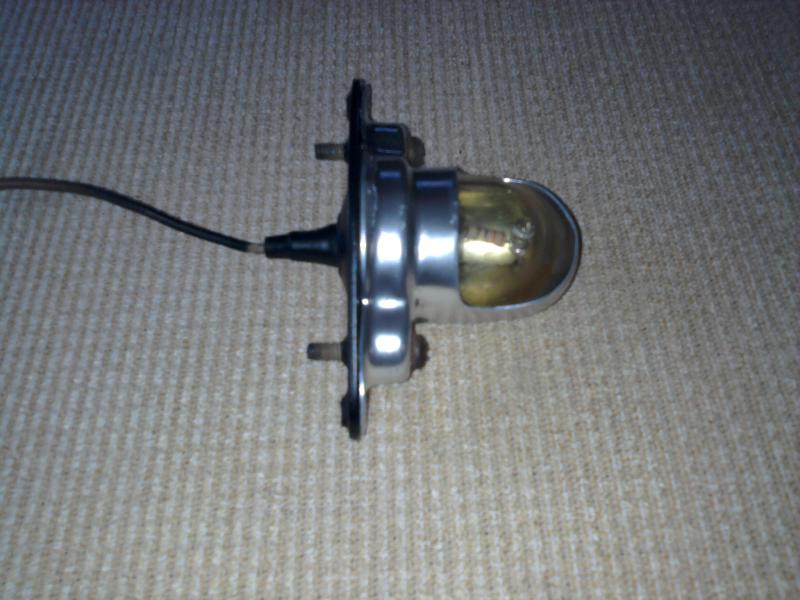

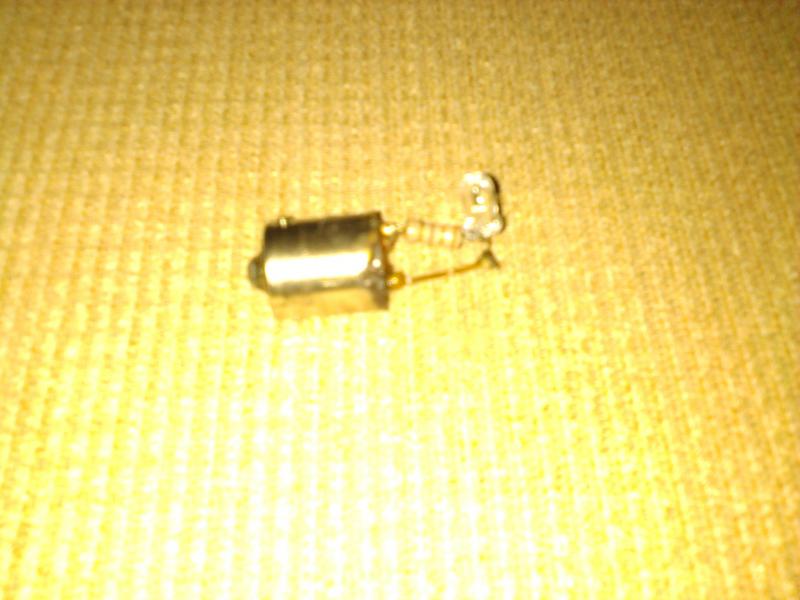

Boa tarde prezado ! ficou excelente ! tenho feito alguma investida nesse campo também e sua idéia é altamente copiável, em anexo uma iluminação de placa que adaptei uma lâmpada convencional para utilizar led, a idéia básica era diminuir o aquecimento que acaba por amarelar o plástico transparente da lente, a primeira foto é uma sugestão para as férias, um abraço !

[Paulo Limão]

Elias, isso mesmo, usei resistencia de 220ohms para 3 leds ligados em série.
cada led é de 2.5v sendo assim 7.5v os 3 então:

R = (12V - 7.5V) / 0,02 (amp do led) = 225ohms (o resistor mais proximo no mercado é de 220ohms)

No fio da lanterna, usei um resistor de 750ohms pra acender aproximadamente 40% do brilho dos leds (nas fotos da pra ver o resistor da lanterna de posição).

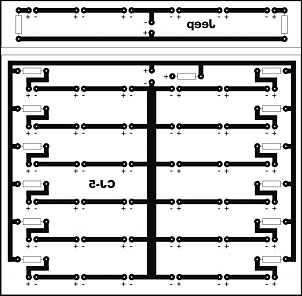

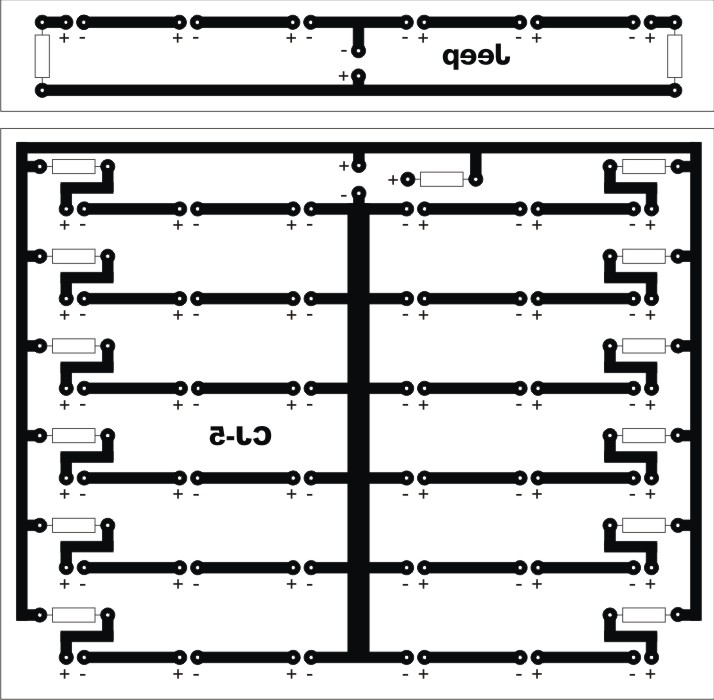

Em anexo vai o circuito que desenhei.

[]'s

[Paulo Limão]

Jacimar, realmente é uma ótima sugestão, e mas no calor que tá fazendo aqui no RN, cai de primeira. hehehe

Ficou ótima sua adaptação na luz da placa, acabou de me dá mais ideias!

[]'s

[eliasFerreira]

Isso.

Eu só usaria um cabo um pouco mais grosso. É o "coeficiente de medo", rsrsrs.

Mas ficou bom. Caprichado.

[Paulo Limão]

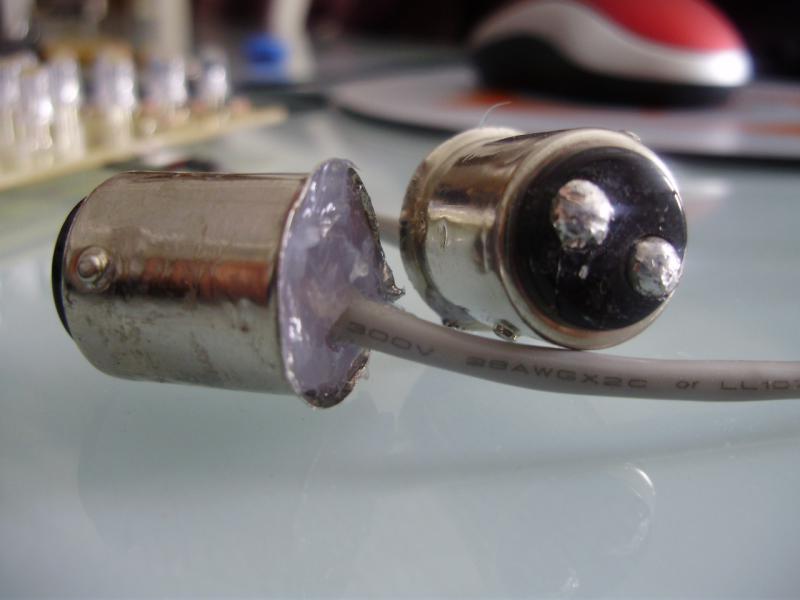

Então, o fio foi mudado.
Na primeria foto, ainda era o fio antigo. Já na segunda foto, é bem mais grosso e creio que não vá dá problemas! Pelo menos, assim espero! hehe

[]'s

[Paulo Limão]

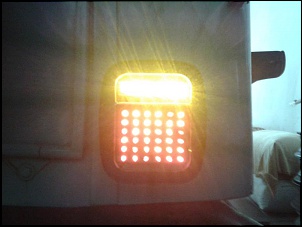

Depois de tanto tempo, vai a foto de como ficou as lanternas de led acesa.


[]'s

[hercilio.neto]

Ok.
Bem legal e bem bolado.

[Sydney66]

Fotos de algum usuário do forum!

O que eu gostei mesmo foi da base para a lata de cerveja......................rsrsrsrsrsrsrsrs

[Rafaminc]

Boa noite, alguém sabe se esta lanterna abaixo é um pouco menor que a do for cargo?
Já instalei uma vez a do Ford e achei muito grande para a traseira do Jeep.
Se alguém souber as medidas da Ford, agradeço.

http://www.gama4x4.com.br/lanterna-t...adaptac-o.html
Lanterna Traseira para Jeep Wrangler TJ de 1996 à 2006 - discreta
Possui tamanho ideal para adaptação em Jeep Willys, Buggy, Carreta e Trailler

Medida:

14,5cm de Largura
16,5cm de Altura
9cm de Profundidade

Código: STB 140

[andre_agostinho]

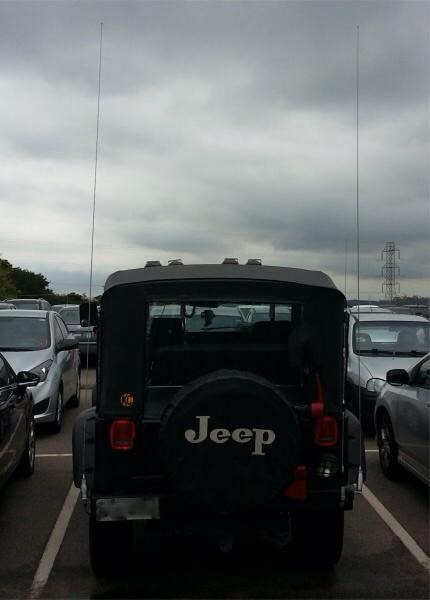

A minhas...trouxe do wrangler....
Ficaram bem legais....nos EUA têm uma infinidade de lanternas legais...
