Coverter eixos Rígidos do CJ em suspensão independente!

[Robertux]

Tweet

Realmente é possivel fazer uma suspensão da forma como você está pensando. A do Engesa é parecida, se não em engano a do JPX e do Troller também, só que elas usam braços em vez de badejas, mas jamais serão suspensões independentes. Não existe suspensão independente com eixo rígido. Apenas deixará de ser uma suspensão de molas semi-elípticas e passará a ser uma suspensão de molas helicoidais, mas fica bom!
Veja algo parecido feito pelos americanos no CJ-B Icon
http://www.autoblog.com/gallery/icon-cj3b-review/#34

[hugocamaras]

Robertux, Muito massa esse cj3b que vc mostrou... Dimais!

Mas, no caso dos planos maquiavélicos que tenho, o eixo rígido vai virar "MARIAMOLE", Pois vou dividi-los em 4 cortes! Dois cortes um perto de cada ponta de eixo próximo ao cubo; e mais dois cortes, um perto de cada lado da "bola" do diferencial... em cada corte que mencionei, vai ser soldado juntas omocinéticas... Ai solda-se chapas "cochins" na bola do diferencial e essa vai ser aparafusada em uma travessa soldada nas longarinas do chassi; a bola vai ficar de serta forma fixa, aparafusada no chassi... ai os braços é que vão se movimentar, isso vai resultar na suspensão independente! Vualá

Não vai mais existir eixo rígido.. cada roda vai se mover/escursionar independente.

Acho que vai ficar show de bola!

Abração!

[slash]

É isso ai veio vai em frente e não esquece de posta fotos de como anda a coisa


abraço

[andre veiga]

Hugo,

De uma olhada na suspensão dos suzuki, vitara e grand vitara, talvez uma solução semelhante possa um ser pouco mais barata, e viável tanto na dianteira qto. na traseira.

[Jacimar]

Hugo,

De uma olhada na suspensão dos suzuki, vitara e grand vitara, talvez uma solução semelhante possa um ser pouco mais barata, e viável tanto na dianteira qto. na traseira.

Bom dia prezados ! dê uma olhada na suspensão traseira do ômega também . . . as cruzetas que ligam o cardã da caixa ao diferencial são inclusive de borracha, pois a movimentação é muito pequena . . . um abraço !

[Mauricio Rotta]

Essa eu to pagando pra ver...

[inaciocm]

ahhhhhhhhhhh
Isso eu já vi em fotos, de um jipe que corria no Paranaense de arrancada se me recordo bem.
A suspa traseira era de omega, e a dianteira ainda era o eixo 4x4, mas não estava mais funcionando.
Vou dar uma procurada no meu pc pra ver se encontro a foto e depois coloco aqui, mas da para adiantar que é muito parecido com o esquema inicial.

[SAPO-BOMBA]

Vou cantar a pedra, pq eu sei e já tive a tal "pedra": Subaru Impreza

[Robertux]

Robertux, Muito massa esse cj3b que vc mostrou... Dimais!

Mas, no caso dos planos maquiavélicos que tenho, o eixo rígido vai virar "MARIAMOLE", Pois vou dividi-los em 4 cortes! Dois cortes um perto de cada ponta de eixo próximo ao cubo; e mais dois cortes, um perto de cada lado da "bola" do diferencial... em cada corte que mencionei, vai ser soldado juntas omocinéticas... Ai solda-se chapas "cochins" na bola do diferencial e essa vai ser aparafusada em uma travessa soldada nas longarinas do chassi; a bola vai ficar de serta forma fixa, aparafusada no chassi... ai os braços é que vão se movimentar, isso vai resultar na suspensão independente! Vualá

Não vai mais existir eixo rígido.. cada roda vai se mover/escursionar independente.

Acho que vai ficar show de bola!

Abração!

Será que dá? Você vai seccionar a ponta de eixo? Ousado!!!
Vamos aguardar

[inaciocm]

Não encontrei a foto do jipe...

Mas eu ainda não entendi o real objetivo desta "gambi-arra". Picotar o eixo? Não seria mais fácil comprar toda a parte de força de um Forester ou Outback e colococar no jipe? Ou ainda, manter os rigidos e investir numa 4 link com ar?
Vai dar tanto trabalho e com o risco de não ficar 10

[hugocamaras]

Ináciocm, Robertux & Amigos.

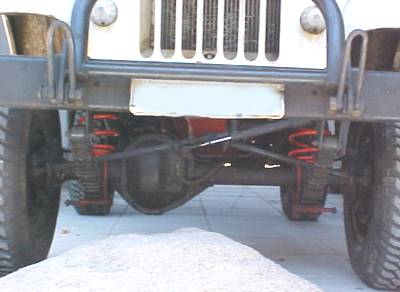

Olhem nessa imagem em anexo, minha maluquice é converter um eixo rígido de um cj... deixando ele desse jeito

[]-<>----<>( )<>----<>-[]


A figura menor mostra melhor apesar de ser menor... Ja vi isso em um Rot Rod no programa "American Rot Rod" que passa no canal Discovery Turbo, sendo que os discos de freio ficavam alí um de cada lado da "bola" do diferencial, antes da junta omocinética (sei lá se chama assim)... Agora que vai dar trabalho vai isso eu não tenho duvida, um detalhe que eu ainda não tenho conhecimento é se no braço do eixo que será cortado, se dentro tem uma barra de eixo, se é cheia de óleo lubrificante, ou se só tem óleo na bola? Não conheço como é a peça do eixo desmontado peça por peça.

Alguém ai poderia dizer alguma coisa sobre essa batalha, se tem possibilidade de dar certo ou se é perda de tempo?

[inaciocm]

Hugo, já tinha sacado a ideia..
Mas, para ficar "perfeito", os dois cardans deveriam ficar simetricos em tamanho, peso e balanceamento.
Uma duvida: vc rabiscou as bandejas pq? Que tipo de suspa pretende usar?

Más já penso que, dependendo da posição/altura que for instalado o diferencial, quando a suspa for trabalhar, os cardans podem "empurrar" as rodas para fora. Portanto, o curso terá que ser limitado(fato semelhante ocorre quando se utiliza o sistema de barras direção da foto abaixo, uma para cada roda).
Quem entende, estou mto errado?
