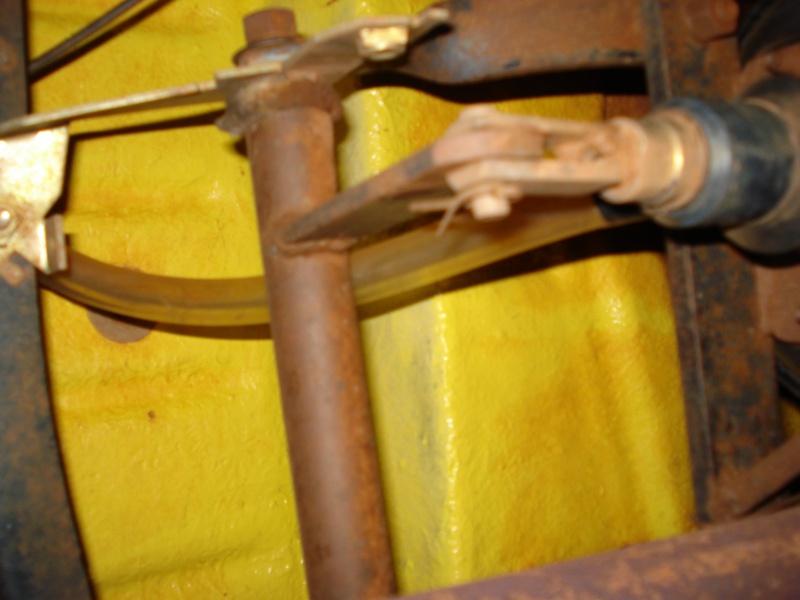

Anexo 518243Nesta foto dá pra ver melhor o eixo balanceiro... o que está entre o molejo e o tubo de escape é o que vem do pedal do freio. que ao chegar no eixo inverte e passa a empurrar o hidro para frear..
Anexo 518241
Anexo 518242
Na foto aparece o eixo..... o Hidrovácuo usado é o da Kombi, por ter uma mangueira de respiro no hidro.
o cilindro mestre é o da Kombi. Não é minha viatura, mas foi o que vi em uma oficina...
Para fazer funcionar o hidrovácuo.... tem que inverter, pois o hidro vai atras, e o acionamento é feito ao contrario...
No original o pedal empurra o embolo do cilindro mestre. então tem que fazer um eixo balanceiro... que em vez de empurrar vai puchar. e com sistema de vareta vai acionar o hidro.....
Nada que um bom mecanico faça o serviço....
bom trabalho.
abçs
Servo-freio / hidrovácuo
Versão Imprimível
-
10/12/2015, 00:13antonio umino
-
10/12/2015, 16:21JairoM
Antonio,
Muito obrigado..... PERFEITAS as fotos.... deu pra entender 100% o que foi feito, e provavelmente meu mecanino ira reproduzir esta solucao...
Devo fazer isso, no inicio do ano, ou entao depois do carnaval... prometo que posto umas fotos e o que mais eu conseguir de informacao, pro grupo poder aproveitar....
Um ótimo Natal a voces todos..... -
10/12/2015, 16:34kiko ribeiro
que engenharia eh , como coloquei a carroceria no meu e fui medir justamente o hidro que tenho é do opala nas primeiras impressões pareceu ficar justo diminuindo a largura do suporte ou seja se colocar um suporte mais curto a coisa casa direitinho , so tem um problema meu hidro tem uns 6 anos que esta parado aqui
-
10/12/2015, 18:09JairoM
Antonio,
Pra "fechar", que cilindro mestre voce me recomendaria??? mantenho o original ? Uma vez, o cilindro da roda dianteira estourou, e fiquei 100% sem freio.... Agora, ja que vou mudar um pouquinho, gostaria de colocar um cilindro mestre duplo, pra que alimente a dianteira e a traseira, separado.... se uma falhar, ainda sobra a outra.
Quando fiquei sem freio, acabei com a traseira de um Ford Ka..... meu jeep, sequer riscou a pintura.... o Kazinho, me custou 2 paus pra consertar..... -
10/12/2015, 22:15antonio umino
Já que vai colocar hidrovácuo, o ideal é colocar o conjunto de hidro e cilindro mestre... neste caso de colocar por baixo o melhor é o conjunto da kombi... no hidro da kombi tem um local para colocar uma mangueira de respiro que vai por dentro (na kombi vai no painel traseiro logo atras do banco do motorista)......
O segredo desta adaptação está na fixação do conjunto de hidrovacuo e cilindro, bem como do eixo de controle que tem que ficar bem colocado.. de resto é só alegria.... pois o cilindro mestre da kombi é duplo, podendo ser ligado separadamente para a frente e traseira.......Tem também o conjunto de hidrovácuo e cilindro mestre da pampa. que também dá certo...como vai ficar todo o conjunto na parte de baixo recomendo o conjunto da kombi.... Ok.
grande abraço.. -
11/12/2015, 09:27turbino
Meu jeep cj5 antes de ser internado pra reforma usava pedaleira original com hidrovacuo e cilindro da kombi, funcionava muito bem, nunca tive problema com freio. Agora vai sair da reforma com pedaleira suspensa.
-
25/12/2015, 19:25marciorank@gmail.com
boa noite pessoal
preciso trocar umas ideias ai com voces
quando eu coloco servo freio no willys eu uso o cilindro mestre da kombi cujo reparo é de 23,8mm
tem um pessoal aqui da cidade que costuma usar o cilindro mestre da pampa cujo diametro do reparo é de 22,2mm
na minha opiniao o da kombi seria melhor pois o pedal fica um pouco mais alto, ou o sistema do cilindro da pampa tem algum esquema diferente do da kombi?
alguem tem uma opiniao? -
26/12/2015, 18:28antonio umino
O cilindro mestre da Kombi tem que adaptar as porcas do cano para o sistema do jeep (americano) , e o da kombi europeu.
Tem diferenças na rosca e na ponta do cano.. O americano tem como fazer com cano de cobre. e o europeu, não....aí tem que colocar adaptador.....
O da Pampa é a mesma rosca do cano do jeep. então fica mais fácil a adaptação...
Mesmo adaptando colocaria a da Kombi, pois fica o conjunto de hidro com cilindro...
abçs -
26/12/2015, 19:43marciorank@gmail.comboa noite AntonioCitação:
Postado originalmente por antonio umino
tudo bom?
quanto a diferença das roscas não vejo problema algum, é so usar um niple de M10 para 3/8" , minha duvida é referente aos cilindros, qual seria melhor: o da pampa ou o da kombi? -
26/12/2015, 19:50marciorank@gmail.com
uma vez montei em um jeep com o cilindro mestre do opala, que é 22,2mm de diametro do reparo e o freio ficou muito bom, ja tentei novamente e não da freio, o pedau fica muito baixo, tive que colocar o da kombi que é 23,8mm de diametro, ai o pedau fica um pouco mais alto.
-
26/12/2015, 22:18antonio umino
acho melhor usar a da Kombi...
abçs -
26/12/2015, 23:01marciorank@gmail.comtambem é o meu pensamentoCitação:
Postado originalmente por antonio umino
