Exemplos de painel de Jeep

[Hélio]

Tweet

Cadê a foto

[luc2001]

Aguém tem o fundo do velocimetro do CJ5 (a placa onde estão os numeros) escaneados para postar no forum?? Quero personalizar o mesmo.........

[Gomes Neto]

Sugestão para uma "tunadinha" nos reloginhos. 8)
Para quem gosta de fundo preto com os números acesos.

1º Retire o mostrador original.

2º Copie as informações nele contidas. Um transferidor e uma régua bastam.

3º Monte o novo desenho no Corel ou Auto Cad com o fundo preto e os números em branco, só que com o diâmetro 2mm menor que o do mostrador original. Imprima COLORIDO em acetato (aquele para transparências). Em seguida recorte-o e reserve.

4º Providencie um pedaço de acrílico com +- 1mm de esp. (verde, azul, laranja ou vermelho...), recorte no diâmetro do mostrador original (eu corto os meus no torno). Faça os furos central e de fixação.

5º Monte tudo no lugar na seguinte ordem: Primeiro o acrílico depois o acetato e por fim, "contact", que vai unir as duas partes anteriores. Recorte os excessos.

obs.: Não precisa dobrar o "contact" por trás do mostrador, o acetato é cortado menor que o acrílico justamente por isso.

Pronto, vc tem agora um mostrador "tunado".

[Gomes Neto]

Oppps!

Esqueci, sobre o acrílico e antes da transparencia coloque um "contact" BRANCO, se não vc não enxerga os numeros de dia...

[rubensx]

bom eu ia dar a idéia da Luz negra mas é bem dificil fazer no jeep eu usei luz negra no painel do gol GTI que tneho no voyage ficou igualzinho o gol bola azul e vermelho usei tinta luminosa da colorgin e fiz com mascaras, como fui designer gráfico antes de analista de suporte apple eu uso illustrator e scanners muito bem dai é fácil escanear o original e retraçar no illustrator coloquei um fundo preto e os numeros brnacos e imprimi por cima

tenho fosots se quiserem que eu poste...

[Rafa]

Opa, postae sim.
Quero dar uma mexida no velocímetro mas num pensei em nada muito legal ainda.

[Maurício Fernandes]

comprei instrumentos cronomac. o velocímetro deixei o original por opção.
não quis trocar todos os relógios para que, pelo menos, algo tenha ficado original no painel.
depois posto as fotos, pois ainda tá no estaleiro.

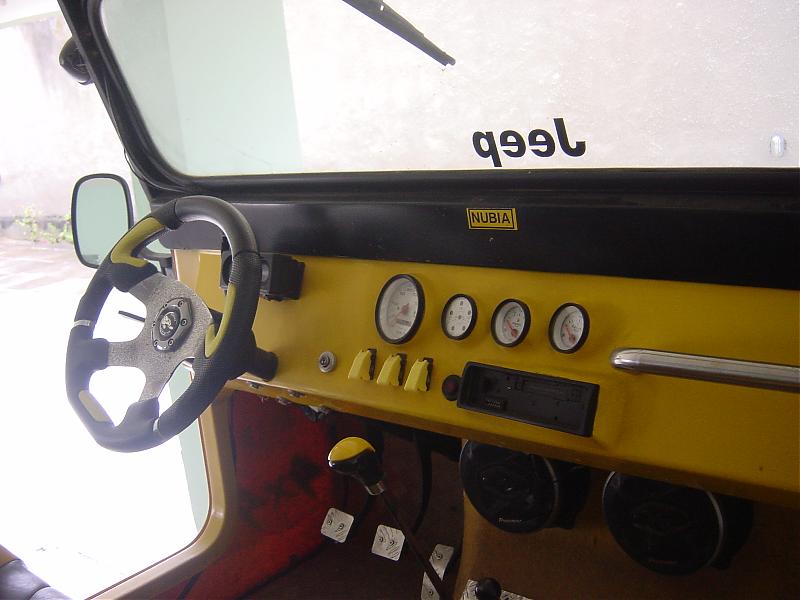

[Flavio Ramos]

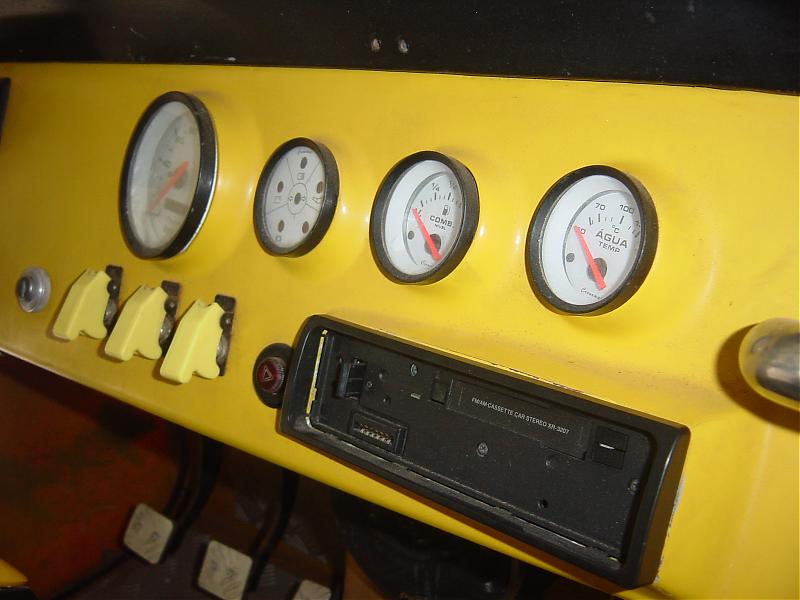

Olá pessoal, modelei os suportes dos relógios no próprio painel do jipe que é de fibra.

[Snoop]

Caro Rene,

Tambem sou aprendiz...nesta area...parabens pelo topico...tenho varias fotos de paineis...logo posto por aqui...abraço.

[Elmer_Jeep]

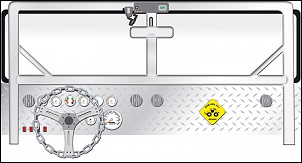

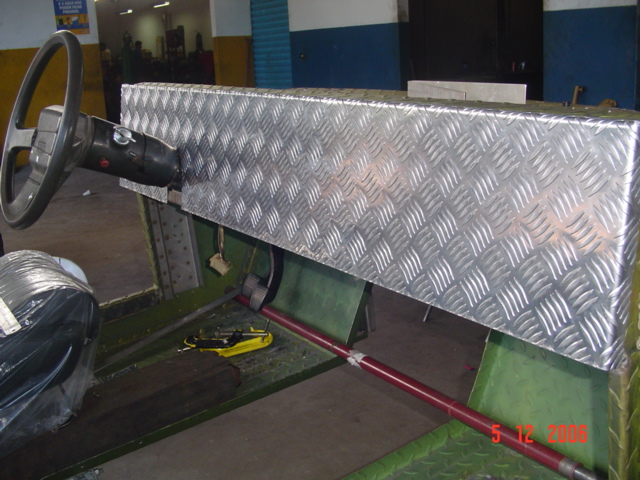

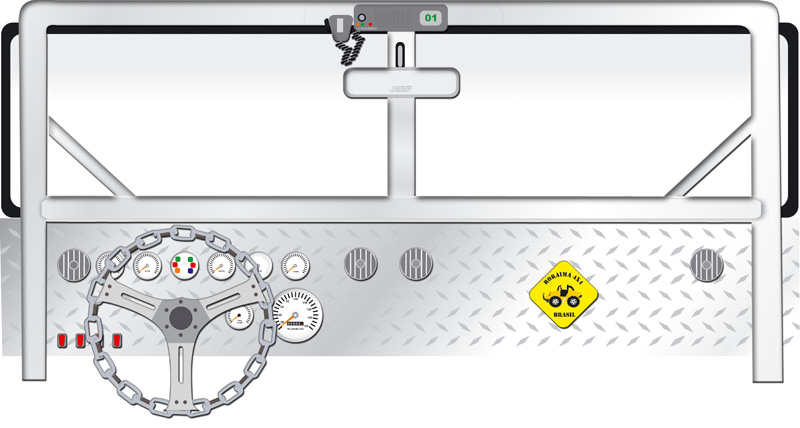

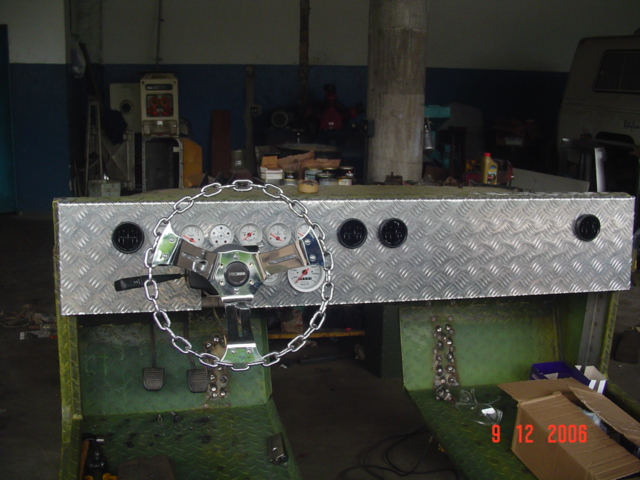

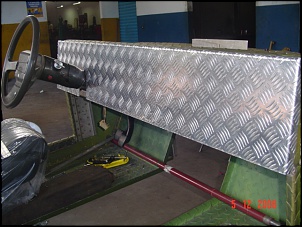

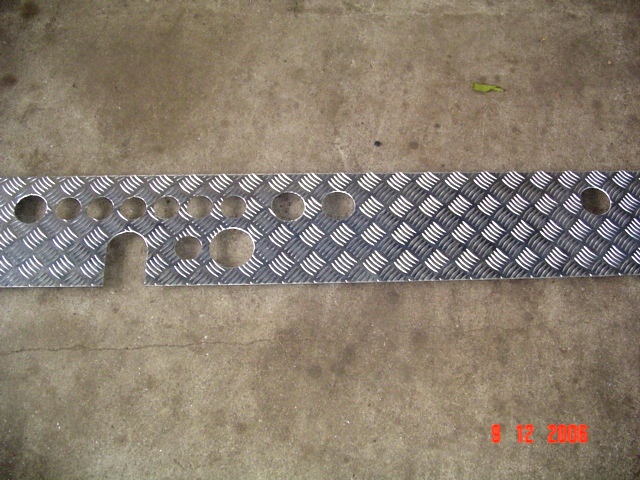

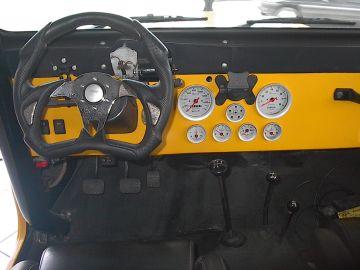

Mais uma ideia

[rubensx]

bonito memso elmer... alias esse volantinho de corrente ai parece meio SADO MASÔ hahuaahu mas tudo bem eu sei que a intensão foi tunning

auhahuuhauahahu (porradas e voadoras por mp serão aceitas)

[Elmer_Jeep]

bonito memso elmer... alias esse volantinho de corrente ai parece meio SADO MASÔ hahuaahu mas tudo bem eu sei que a intensão foi tunning

auhahuuhauahahu (porradas e voadoras por mp serão aceitas)

Esse tipo de volante já deu o que falar por aqui: Volante de corrente

Mas era legal pra caramba.
