Boa tarde galera do fórum!! Sou novo aqui no fórum, já fiz 2 gaiola, uma piranha, com motor de CB 400, e uma do estilo da piranha mas adaptada com motor e caixa de fusca..

Agora estou qrendo vender elas e montar uma de dois lugares, mas 4x4....
Peças q tenho: Motor AP 1.6 carburado
Chassi de fusca com caixa
uma caixa de fusca pra fazer a tração dianteira
e estou vendo a aquisição de uma traseira de kombi, ai q entra minha duvida, essa traseira é com redução e cardã, não tem o sistema de homocinética.. gostaria de saber de qm tem experiencia se é forte esse sistema, ou se é facil e possivel a adaptação da homocinética nessa redução... Pretendo colocar a redução nas 4 rodas..

Ps: tenho tornearia Mecânica, adaptação é facil, mas nunca vi como é internamente

Obrigado aguardo idéias

[vinijost]

Boa tarde galera do fórum!! Sou novo aqui no fórum, já fiz 2 gaiola, uma piranha, com motor de CB 400, e uma do estilo da piranha mas adaptada com motor e caixa de fusca..

Agora estou qrendo vender elas e montar uma de dois lugares, mas 4x4....
Peças q tenho: Motor AP 1.6 carburado
Chassi de fusca com caixa
uma caixa de fusca pra fazer a tração dianteira
e estou vendo a aquisição de uma traseira de kombi, ai q entra minha duvida, essa traseira é com redução e cardã, não tem o sistema de homocinética.. gostaria de saber de qm tem experiencia se é forte esse sistema, ou se é facil e possivel a adaptação da homocinética nessa redução... Pretendo colocar a redução nas 4 rodas..

Ps: tenho tornearia Mecânica, adaptação é facil, mas nunca vi como é internamente

Obrigado aguardo idéias

Cara, se for usar redução nas 4 rodas faz igual eu estou fazendo.

Motor AP e uma caixa do passat 4m

Motor traseiro, com semieixos do passat na caixa e na caixa de redução eu cortei o resto das orelhas que fixam a cruzeta na redução e soldei o miolo do cubo do gol(torneado)

Assim posso usar o semi eixo do gol/passat completo

como se usa redução na roda o semi eixo gira para traz e as rodas para frente(a redução inverte o sentido) podendo usar assim o motor traseiro.

para se fazer 4x4, eu alonguei o eixo do pinhão da caixa de traz para fora da caixa usando a parte do eixo do pinhao do chevette.

usei o cardan do chevette, e na frente mais 2 reduções com somente o parte do diferencial do passat (cortei a capa seca fora e tirei as engrenagens da caixa) deixando somente dif e pinhão

e claro que a caixa tem que ficar de ponta cabeça.

Tem fotos no tópico buggy 4x2 suspensão multilink (que na verdade era pra ser 4x2 mais dai consegui mais 2 reduções e decidi fazer 4x4).

to com o projeto meio parado mais a suspensão já está pronta. com a tração no lugar.

[Wier01]

Cara, se for usar redução nas 4 rodas faz igual eu estou fazendo.

Motor AP e uma caixa do passat 4m

Motor traseiro, com semieixos do passat na caixa e na caixa de redução eu cortei o resto das orelhas que fixam a cruzeta na redução e soldei o miolo do cubo do gol(torneado)

Assim posso usar o semi eixo do gol/passat completo

como se usa redução na roda o semi eixo gira para traz e as rodas para frente(a redução inverte o sentido) podendo usar assim o motor traseiro.

para se fazer 4x4, eu alonguei o eixo do pinhão da caixa de traz para fora da caixa usando a parte do eixo do pinhao do chevette.

usei o cardan do chevette, e na frente mais 2 reduções com somente o parte do diferencial do passat (cortei a capa seca fora e tirei as engrenagens da caixa) deixando somente dif e pinhão

e claro que a caixa tem que ficar de ponta cabeça.

Tem fotos no tópico buggy 4x2 suspensão multilink (que na verdade era pra ser 4x2 mais dai consegui mais 2 reduções e decidi fazer 4x4).

to com o projeto meio parado mais a suspensão já está pronta. com a tração no lugar.

Por sorte tenho a caixa do passat 4 marcha ja faz anos guardada... acho q vo faze nesse estilo mesmo, obrigado pela idéia

[mali9ski]

Por sorte tenho a caixa do passat 4 marcha ja faz anos guardada... acho q vo faze nesse estilo mesmo, obrigado pela idéia

Mais uma 4x4.....hahahaha

boa sorte amigo vou acompanhar...valew.....

[Wier01]

ja estou com as 2 caixas de passat 4 marchas, hj começo a lida =D

só me falta 2 redução de kombi

[vinijost]

ja estou com as 2 caixas de passat 4 marchas, hj começo a lida =D

só me falta 2 redução de kombi

Cara na caixa de traz pega um pinhao de chevette e corta bem rente na engrenagem e solda esta parte que sobrou (o eixo) na ponta do pinhao do passat e refaz a rosca. dai é só fazer um furo na carcaça da caixa e colocar o retentor do pinhao da CG 125.

vou te mandar umas fotos

[vinijost]

Segue fotos

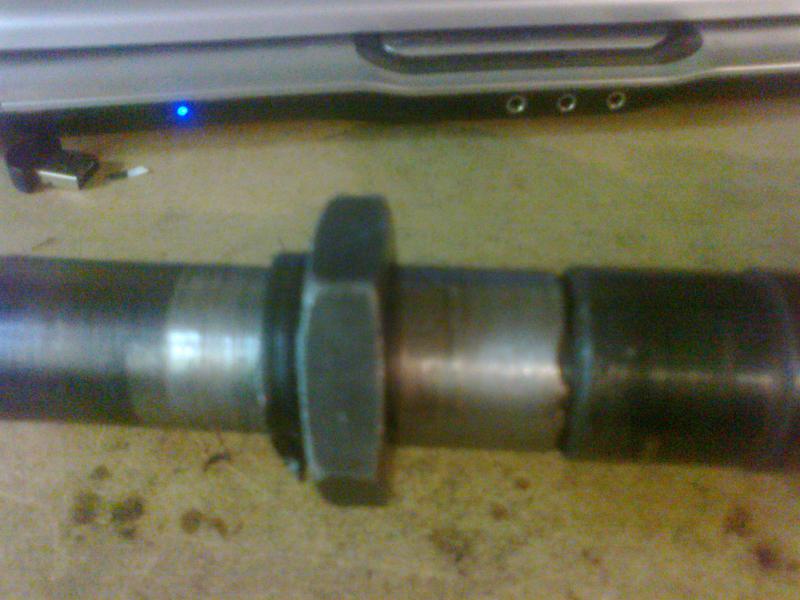

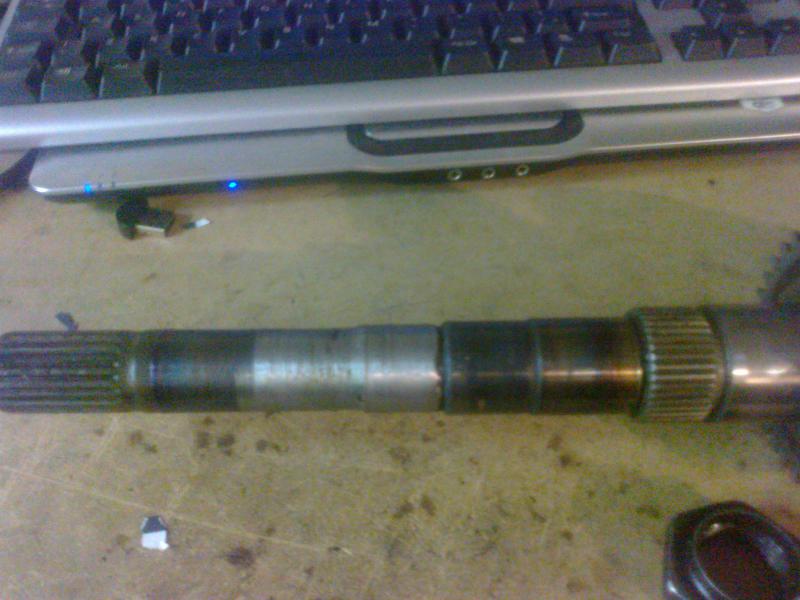

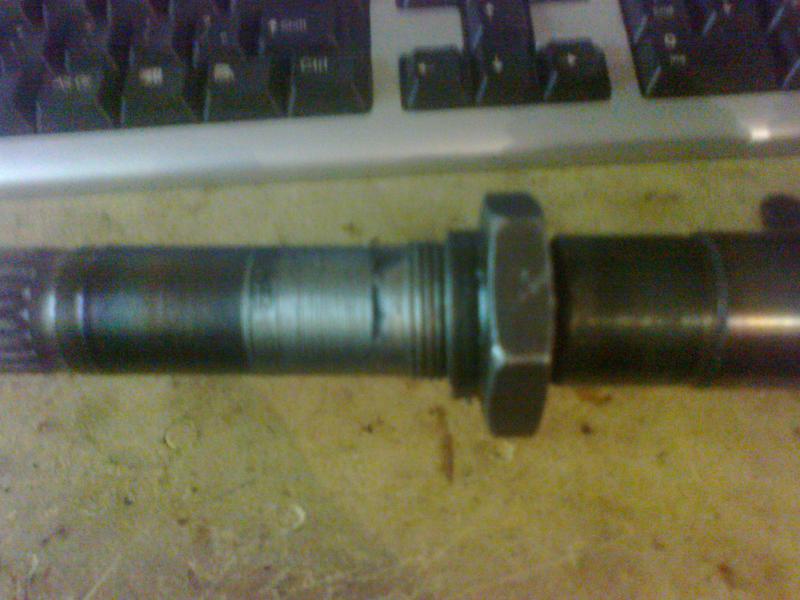

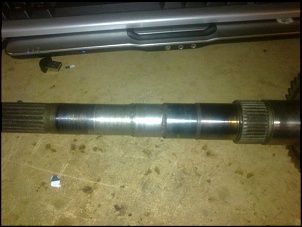

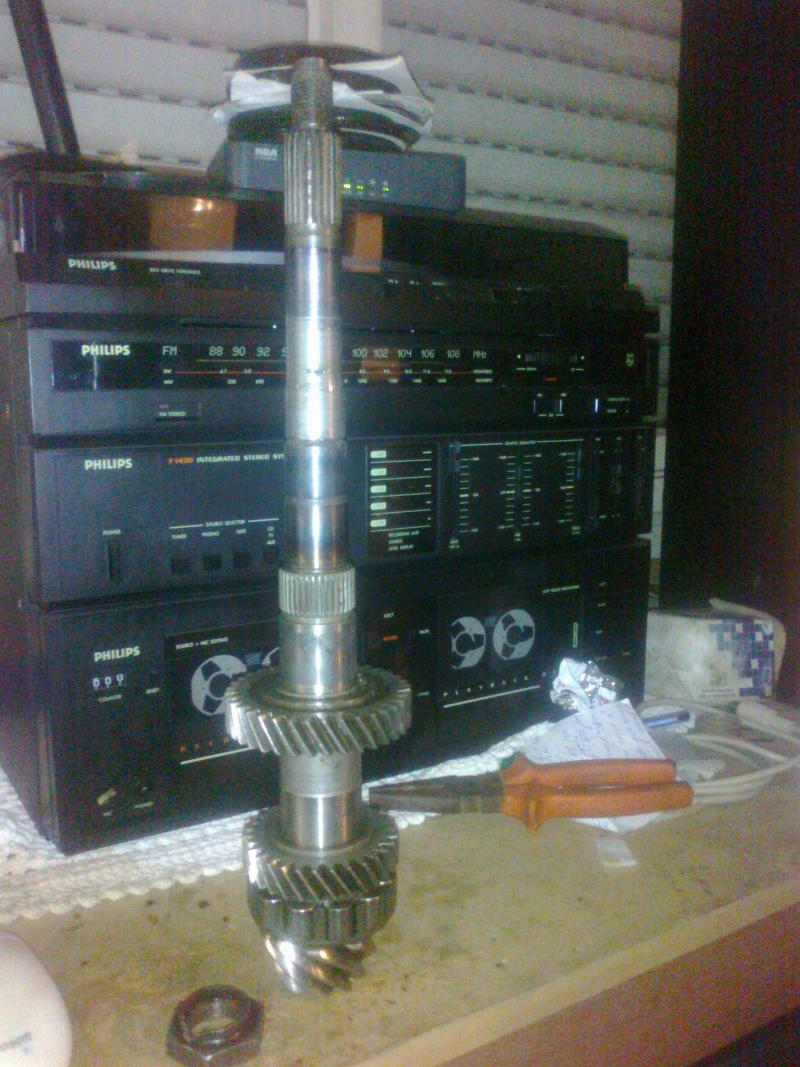

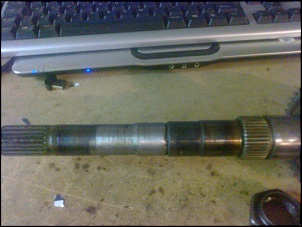

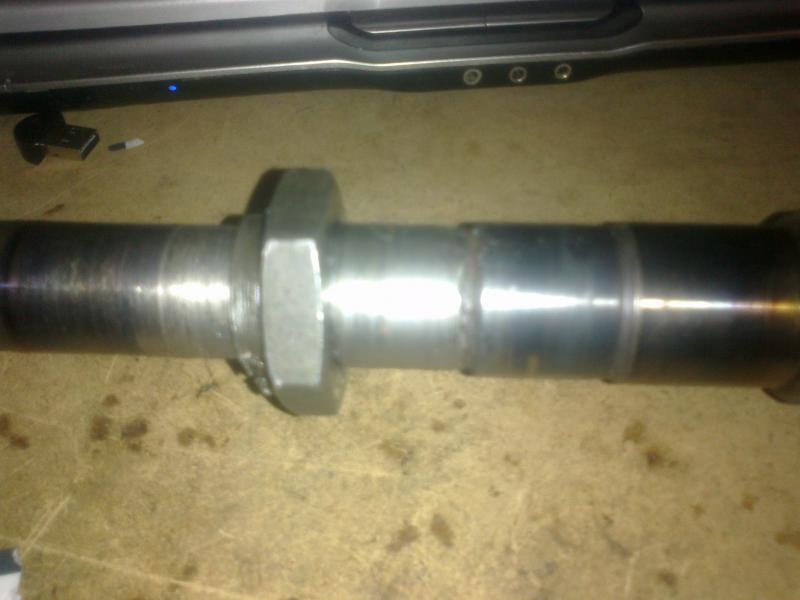

Eemenda sem rosca e da emenda com rosca.

Usei a mesma porca da ponta de eixo mesmo.

Soldado no torno com mig.

Fiz um pino de um lado e um furo do outro lado e prensei antes de soldar.

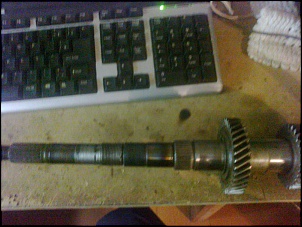

Usando o pinhao do chevette é só colocar encaixar aquele eixo maciço na ponta como se fosse em um chevette.

fica plug and play.

e depois do eixo vem o cardan(no meu caso ficou bem pequeno, pois fiz uma caixa para desengatar a tração dianteira.

e no pinhao da frente usei o eixo que dai da caixa do chevette (aquele que liga no cardan) e soldei uma parte dele no pinhao do passat da caixa da frente, para poder também usar o cardan plug and play.

Abraços.

Qualquer coisa da um grito.

[Wier01]

Segue fotos

Eemenda sem rosca e da emenda com rosca.

Usei a mesma porca da ponta de eixo mesmo.

Soldado no torno com mig.

Fiz um pino de um lado e um furo do outro lado e prensei antes de soldar.

Usando o pinhao do chevette é só colocar encaixar aquele eixo maciço na ponta como se fosse em um chevette.

fica plug and play.

e depois do eixo vem o cardan(no meu caso ficou bem pequeno, pois fiz uma caixa para desengatar a tração dianteira.

e no pinhao da frente usei o eixo que dai da caixa do chevette (aquele que liga no cardan) e soldei uma parte dele no pinhao do passat da caixa da frente, para poder também usar o cardan plug and play.

Abraços.

Qualquer coisa da um grito.

Obrigado pela idéia, vo ve o q consigo aqui.. assim q tiver algo eu posto aqui...

a tração dianteira vc cortou a caixa do passat mesmo?? eu pensei em fazer com um cano e colocar 2 tampas dos lados.. como ficou essa com a caixa?

[vinijost]

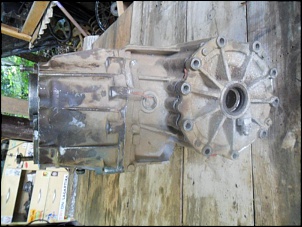

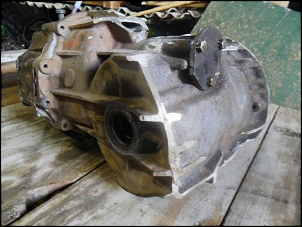

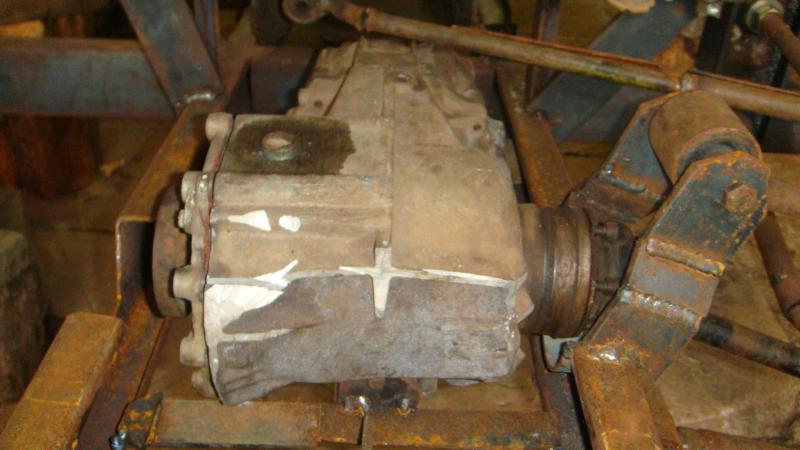

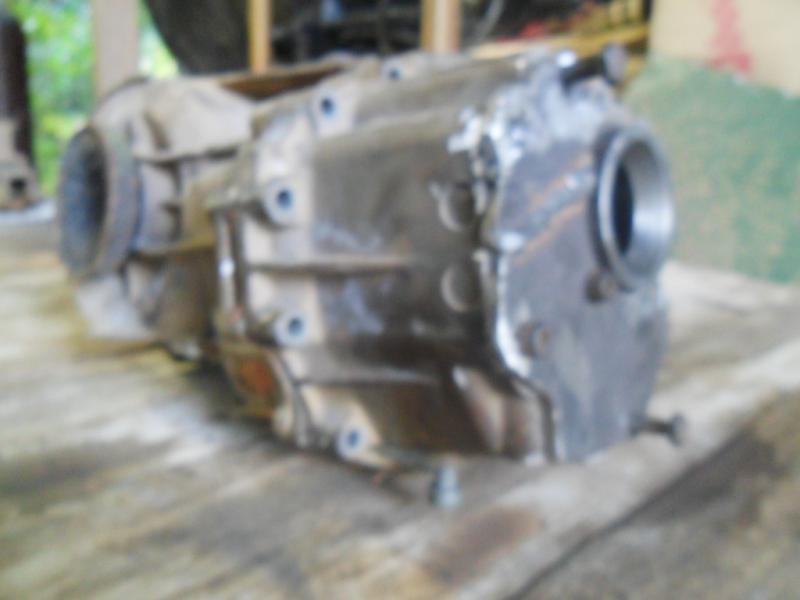

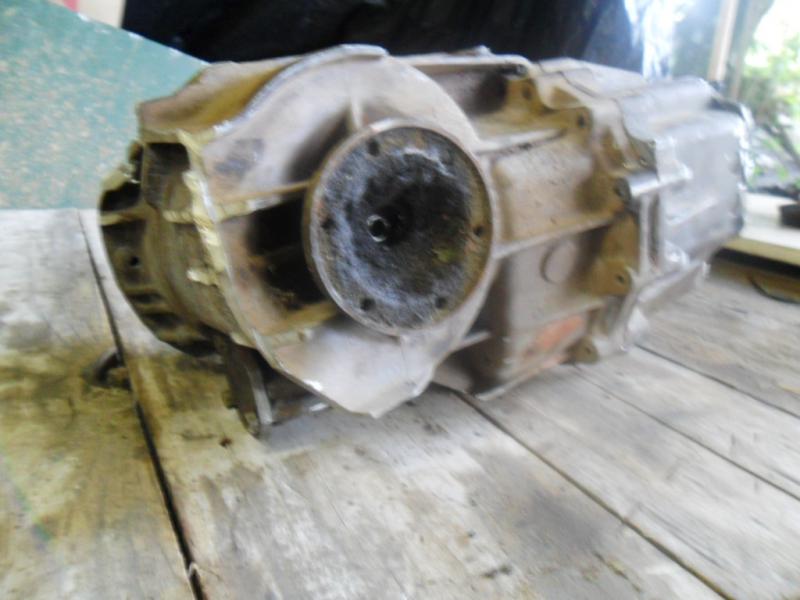

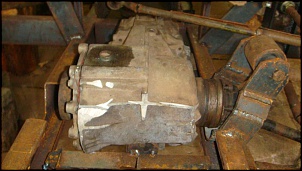

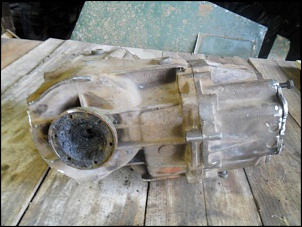

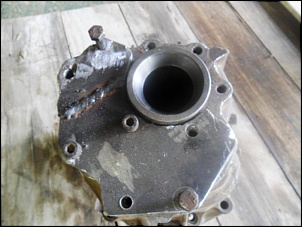

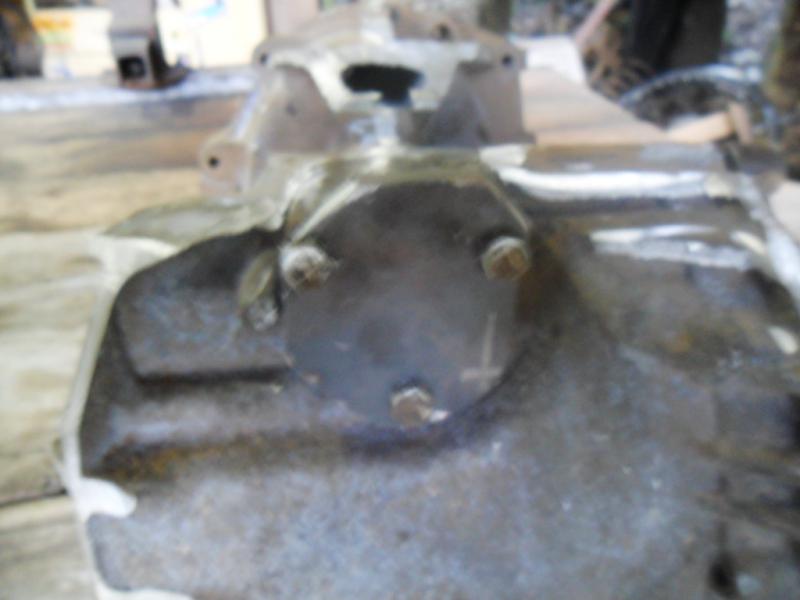

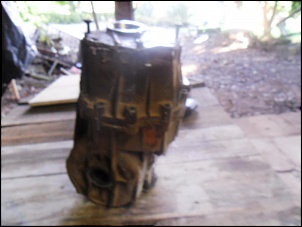

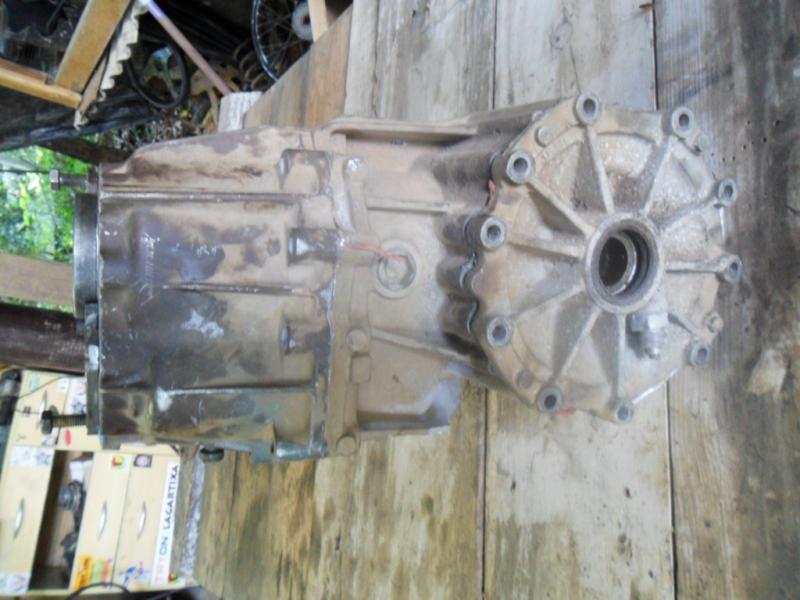

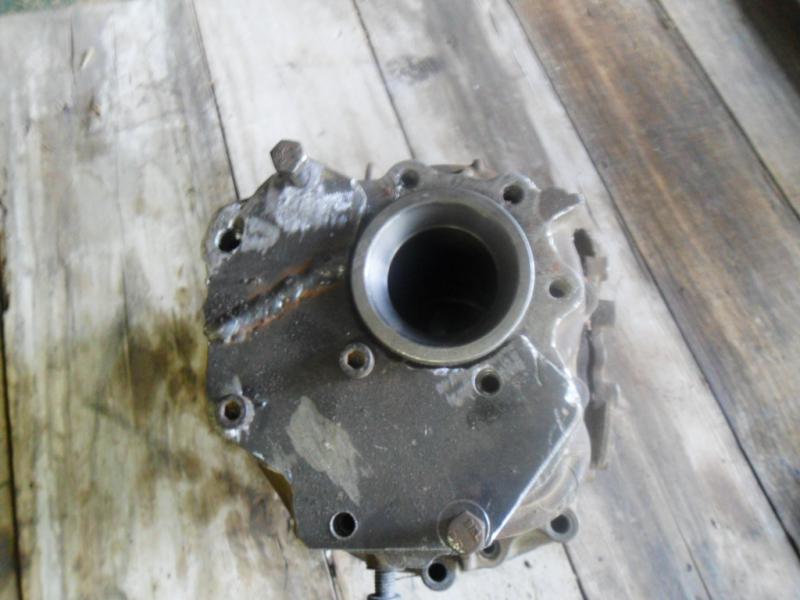

Segue fotos da caixa (so diferencial do gol) cortada com a flange quase pronta .

ficou bem bom a caixa na frente.

só que não esqueça que tem que ficar de ponta cabeça..

Abraços.

[Cezar candelaria]

só pra ajudar no tópico...Pura Lama

[Cezar candelaria]

Pura Lama

[Cezar candelaria]

Não foi o link...segue as fotos..
