  • #121

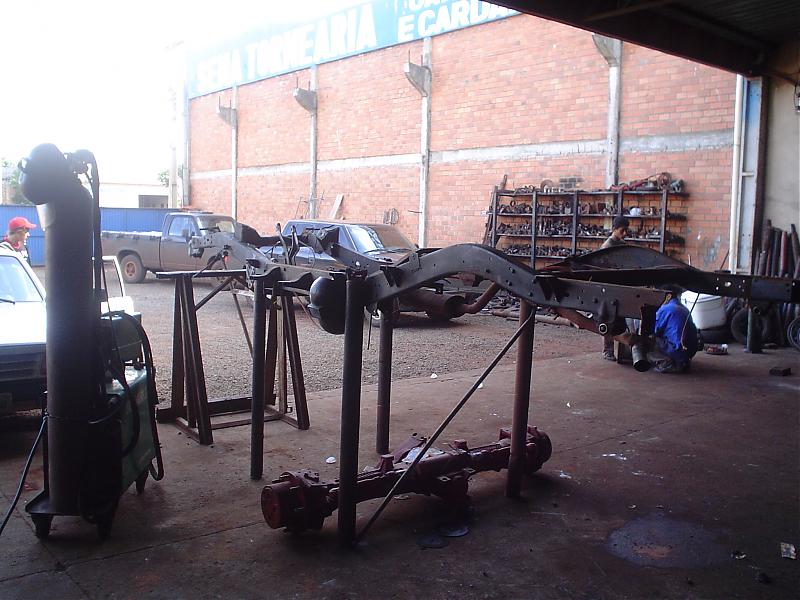

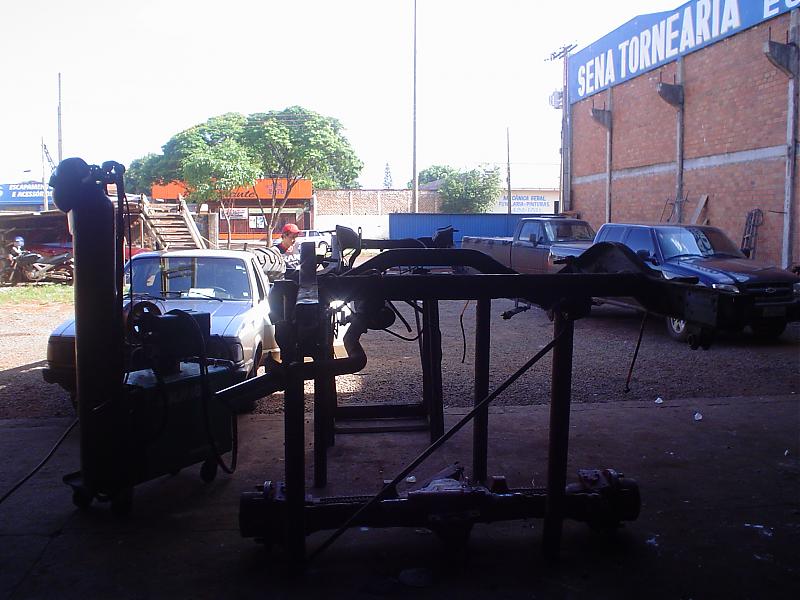

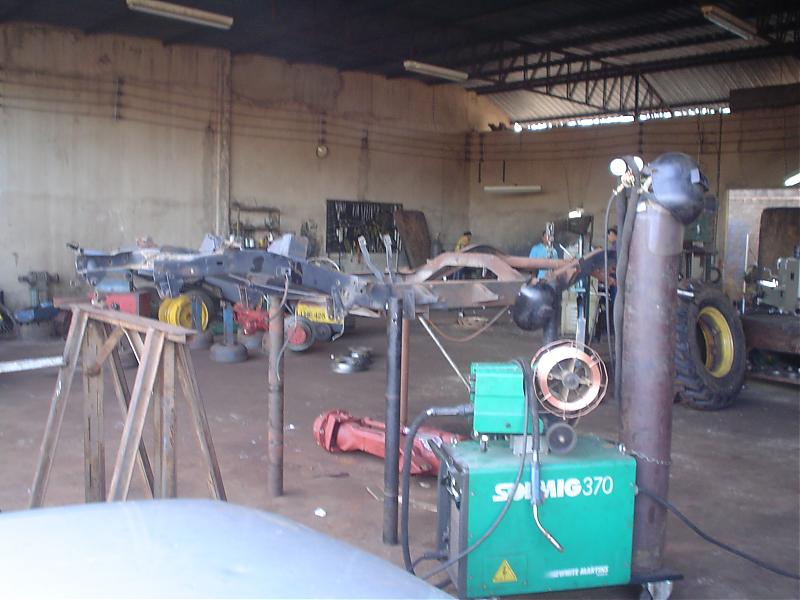

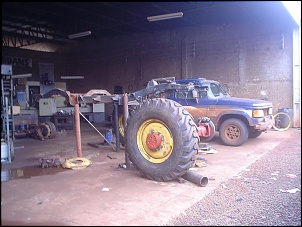

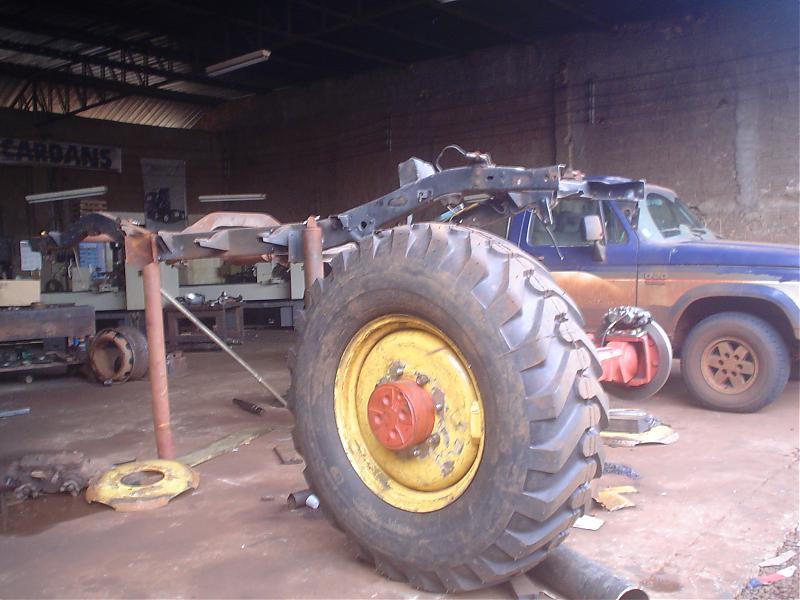

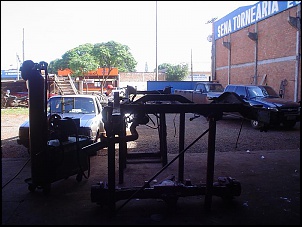

    Ajustando a altura do chassis

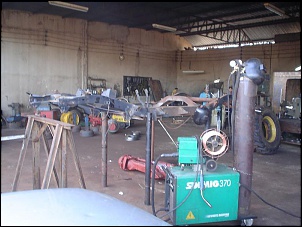

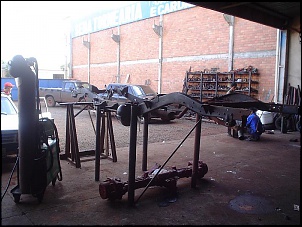

    Retiramos os eixos originais da Suspendemos o chassis para a altura de 1,60 na base dos eixos antigos.
    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-dsc03125.jpg   Rural Animal - V8 302 Big Foot-dsc03126.jpg   Rural Animal - V8 302 Big Foot-dsc03127.jpg   Rural Animal - V8 302 Big Foot-dsc03168.jpg   Rural Animal - V8 302 Big Foot-dsc03169.jpg

  • #122

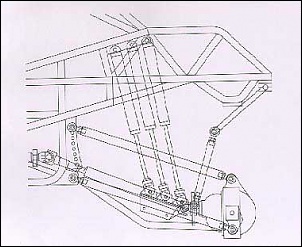

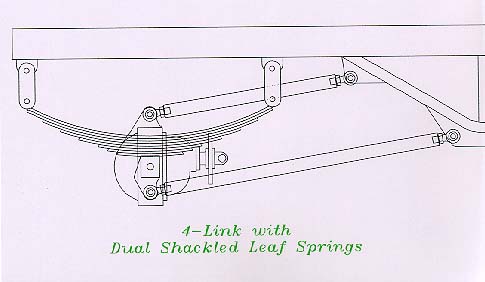

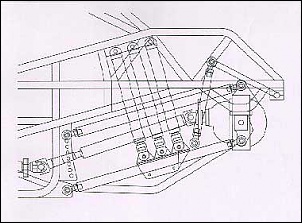

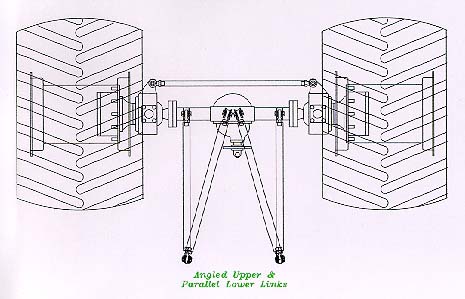

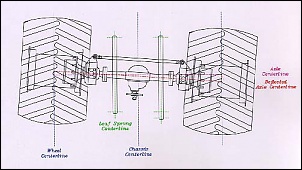

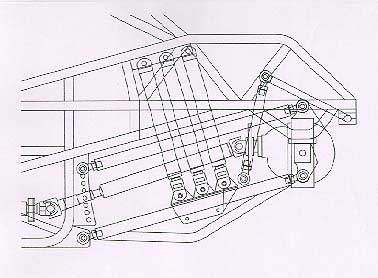

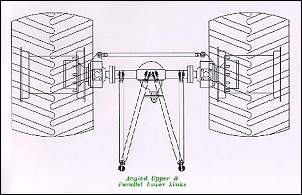

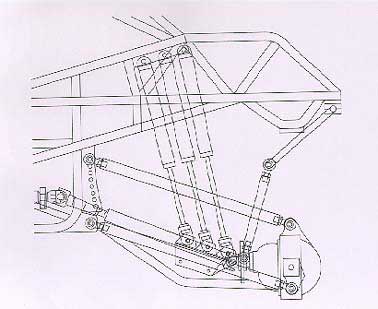

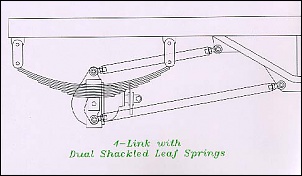

    O modelo de suspensão 4 link

    Baseado no projeto dos Monsters Truck, a Rural Animal utilizaria o mesmo modelo de suspensão o sistema 4 Link ou seja 4 barras articuladas cruzadas unindo os eixos ao chassis.
    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-angled-01.jpg   Rural Animal - V8 302 Big Foot-bump-01.jpg   Rural Animal - V8 302 Big Foot-deflect-01.jpg   Rural Animal - V8 302 Big Foot-droop-01.jpg   Rural Animal - V8 302 Big Foot-dual-01.jpg

  • #123

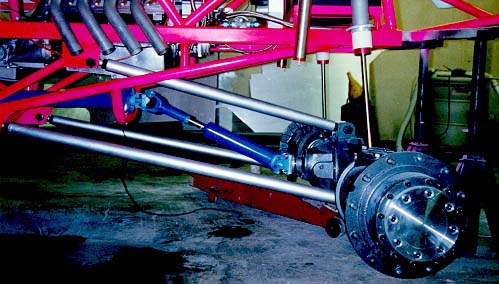

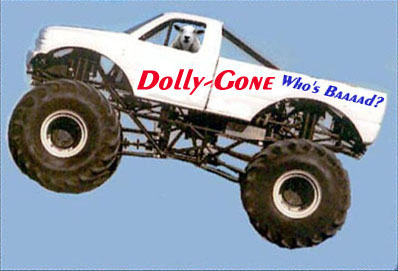

    Four Link

    Esse modelo é o atual utilizado não somente nos Monsters Trucks mais em diversos tipos de veiculos.

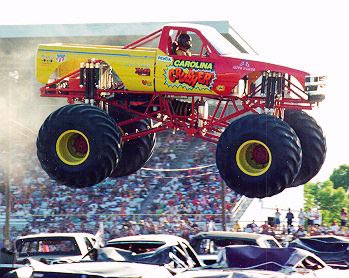

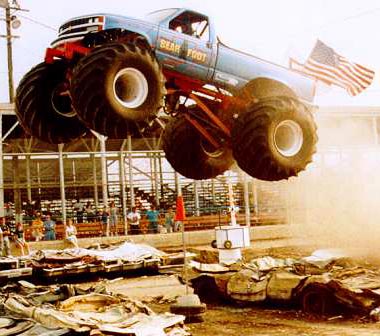

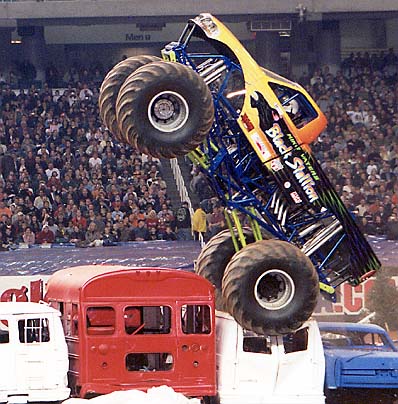

    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-4link-01.jpg   Rural Animal - V8 302 Big Foot-bearfoot.jpg   Rural Animal - V8 302 Big Foot-blkstal.jpg   Rural Animal - V8 302 Big Foot-crusher.jpg   Rural Animal - V8 302 Big Foot-dollygone.jpg

  • #124

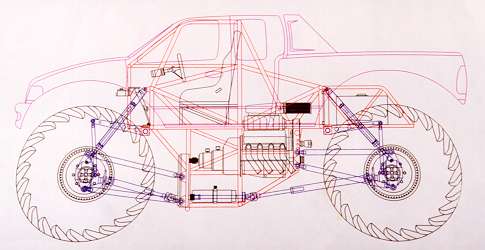

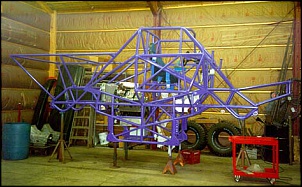

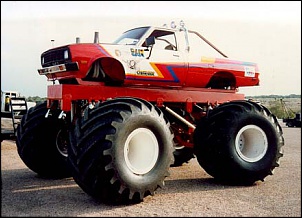

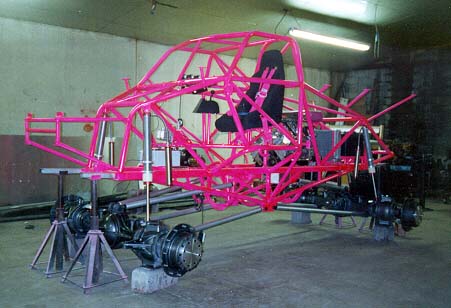

    Big Foot?

    Não a Rural não tem a estrutura para ficar pulando como nas fotos anteriores.

    Somente o modelo de suspensão foi utilizado para poder dar a altura correta dos eixos, feixes de molas ficariam muito estranhos nesse projeto.

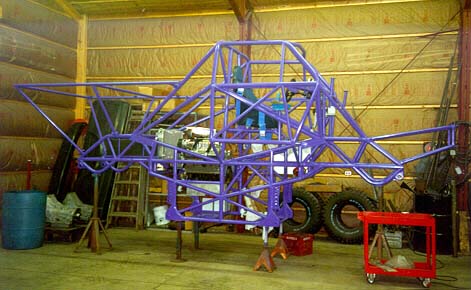

    Para ser um real Big Foot a Rural Animal teria que ter motor Big Block central, estrutura tubular e carenagem de fibra. Como é o projeto dos atuais Monsters Trucks, deixando o mais leve possível.

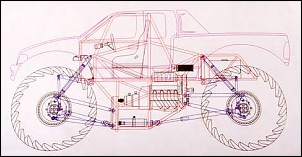

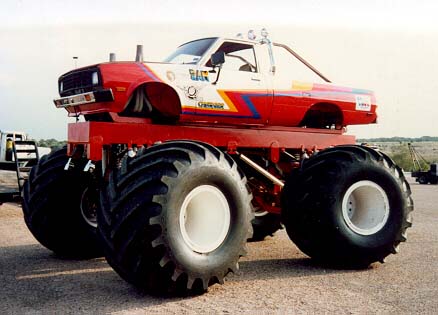

    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-stframe-01.jpg   Rural Animal - V8 302 Big Foot-triframe-01.jpg   Rural Animal - V8 302 Big Foot-tube-01.jpg   Rural Animal - V8 302 Big Foot-ok1.jpg
    4X4 Brasil

  • #125

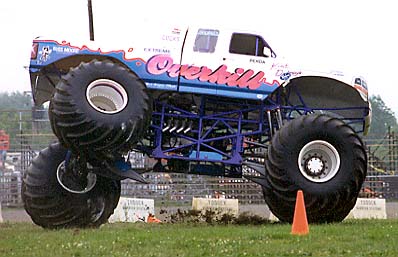

    Não tente isso em casa

    Hhuahuahuahua, um projeto semelhante ao da Rural Animal by Umbrella Corp não tem centro de gravidade para pulos, pois tem chassis pesado, seu motor é fixado no local original, lataria pesada e ainda por cima alta.

    Mais para passar em cima de zumbis dá para brincar legal

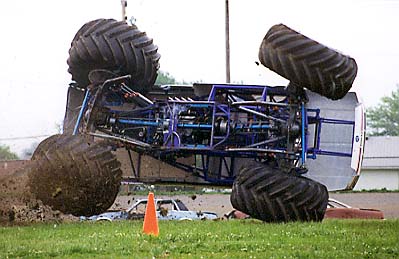

    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-overkill1.jpg   Rural Animal - V8 302 Big Foot-overkill2.jpg   Rural Animal - V8 302 Big Foot-overkill3.jpg
    4X4 Brasil

  • #126
    Usuário Avatar de Supercharger
    Entrada
    20/05/2004
    Local
    Belo Horizonte/MG
    Idade
    51
    Posts
    1,987
    Agradecimentos: 16
    Que doida a sequência anterior. Dá para ver nitidamente que o link inferior traseiro quebrou junto ao chassis...

  • #127
    Citação Postado originalmente por celsoamaral Ver Post
    Esse modelo é o atual utilizado não somente nos Monsters Trucks mais em diversos tipos de veiculos.

    Nos EUA é usado em veiculos 4x4 altos e em pkp's rebaixadas!
    A um tempo começou a ser usado no Brasil, que anteriormente usava 2 link's, e como os EUA, tambem é ultilizada na traseira de algumas pkp's rebaixadas.
    Legal o projeto feito para a Rural animal!! E quem sabe no futuro ela nao vira uma Monster Truck???
    []´s
    FILIPE BARROS
    Turma do Esmeril 4x4


  • #128

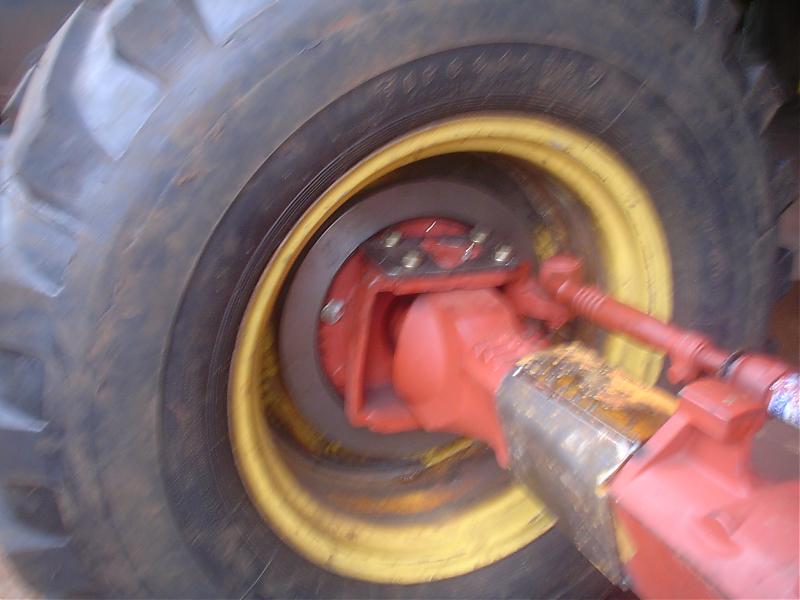

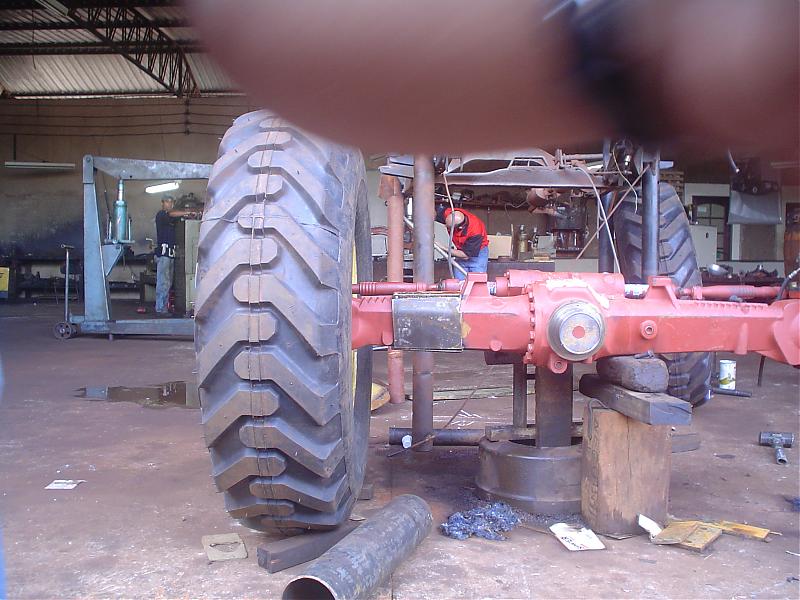

    Suportes dos Eixos

    Para a fixação das barras da suspensão inferiores e superiores foi colocada uma cinta de metal vestindo o eixo.

    Com a cinta eu mantive a integridade dos eixos não fazendo nenhuma solda ou furo diretamente nele.
    Miniaturas de Anexos Miniaturas de Anexos Rural Animal - V8 302 Big Foot-dsc03170.jpg   Rural Animal - V8 302 Big Foot-dsc03174.jpg

  • #129
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    45
    Posts
    14,659
    Agradecimentos: 51
    Citação Postado originalmente por celsoamaral Ver Post
    Baseado no projeto dos Monsters Truck, a Rural Animal utilizaria o mesmo modelo de suspensão o sistema 4 Link ou seja 4 barras articuladas cruzadas unindo os eixos ao chassis.
    alguem viu o Mak ?

    []'s

  • #130
    Usuário Avatar de Alexandre Souto
    Entrada
    09/04/2006
    Local
    Belo Horizonte/MG
    Idade
    45
    Posts
    6,415
    Agradecimentos: 0
    E ai Celso? como continua esta bela historia?
    []`s anciosos

  • #131

    Ruralzona linda.

    Citação Postado originalmente por celsoamaral Ver Post
    Hhuahuahuahua, um projeto semelhante ao da Rural Animal by Umbrella Corp não tem centro de gravidade para pulos, pois tem chassis pesado, seu motor é fixado no local original, lataria pesada e ainda por cima alta.

    Mais para passar em cima de zumbis dá para brincar legal
    Celso.
    A nova Rural (ruralzona) foi feita em cima de uma toda original né isso?
    Não deu pena, e não pensou em usar uma outra que estivesse precisando reparos?

  • #132
    Parou porque? Segue aí...
