Fênix: uma grande aventura

Versão Imprimível

19/10/2016, 21:14
Rodrigo-ce

Jacildo tudo em paz?
As peças vermelhas têm 4 parafusos.
Os suportes que eu fiz têm 6 parafusos.
E o suporte auxiliar de direção continuas com a mesma quantidade de parafusos.
Grande abraço.
19/10/2016, 22:45
jacildo santana

Citação:

Postado originalmente por Rodrigo-ce

Jacildo tudo em paz?
As peças vermelhas têm 4 parafusos.
Os suportes que eu fiz têm 6 parafusos.
E o suporte auxiliar de direção continuas com a mesma quantidade de parafusos.
Grande abraço.

Tranquilo Rodrigo
E q da pra ver q foi cortado um pouco no suporte pra poder encaixar...
Achei q tinha ficado menor a parte q parafusa..
Mas tá explicado.

Abraçs
20/10/2016, 19:20
Rodrigo-ce

Citação:

Postado originalmente por jacildo santana

Tranquilo Rodrigo
E q da pra ver q foi cortado um pouco no suporte pra poder encaixar...
Achei q tinha ficado menor a parte q parafusa..
Mas tá explicado.

Abraçs

Realmente Jacildo eu cortei um pequeno pedaço daquele triângulo, mas as furações ficaram as mesmas.
Esse suporte é o velho, quando eu poder vou comprar um novo rolamentado.
20/10/2016, 19:56
Rodrigo-ce

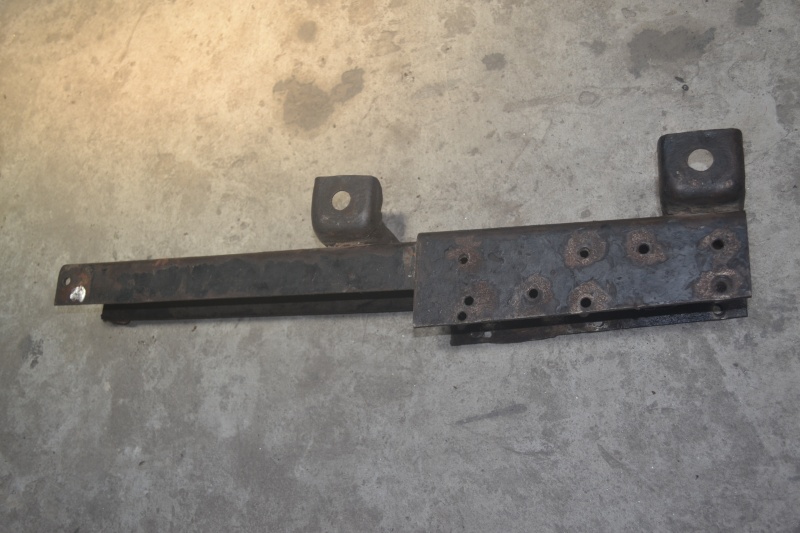

Montagem dos suportes de mola traseiro.
Sai este conjunto.
Anexo 537932
Entra esse novo conjunto.
Anexo 537933
Explicando melhor sobre as mudanças através das imagens.

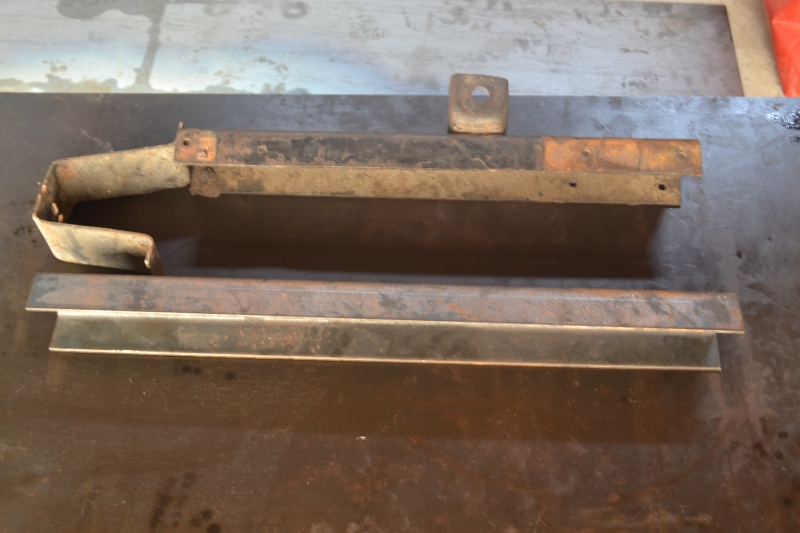

A peça que complementa o chassi ficou maior para ter mais área de contato, dessa forma recebeu mais parafusos.
Anexo 537934 Anexo 537938 Anexo 537939 Anexo 537940

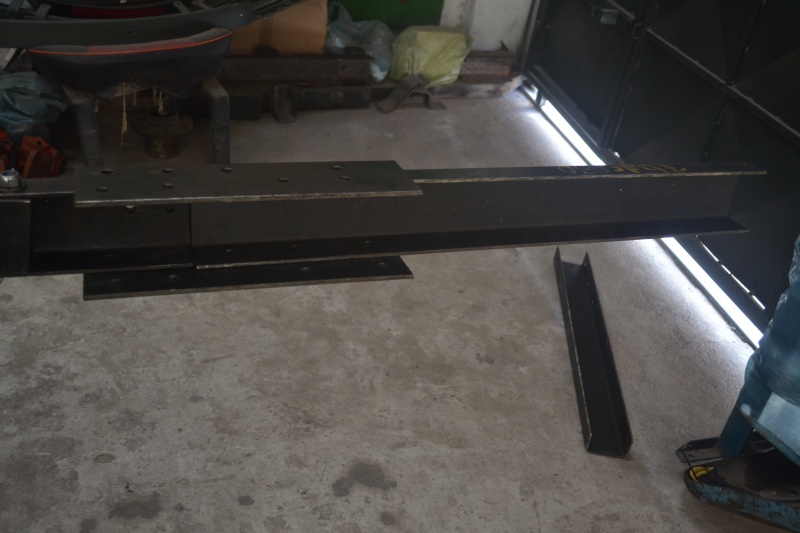

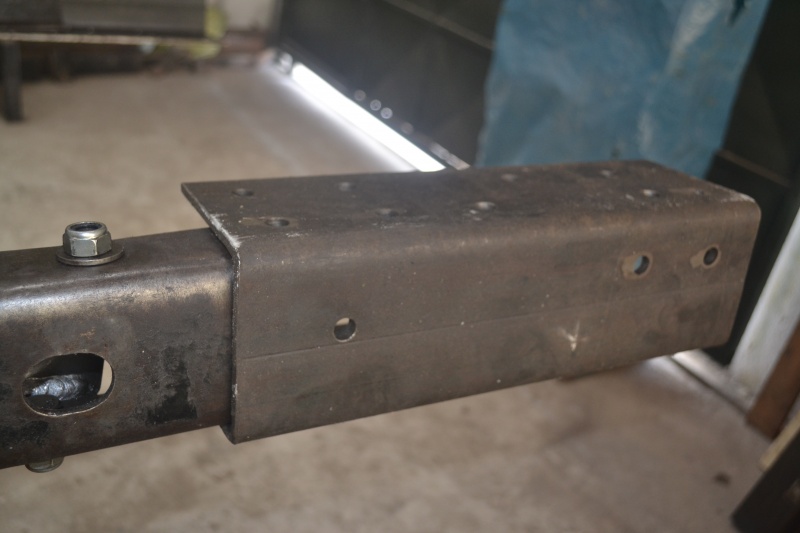

Aquele perfil que finaliza o chassi ganhou 15 cm, pela imagem da para entender a mudança.
Anexo 537935 Anexo 537936 Anexo 537937

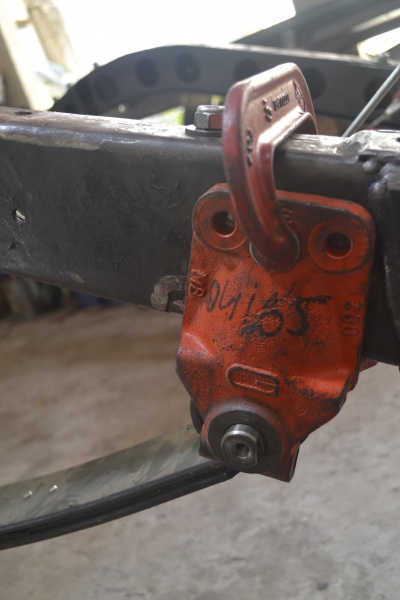

Montagem do conjunto no local.
Anexo 537941 Anexo 537942 Anexo 537943 Anexo 537944 Anexo 537945 Anexo 537946 Anexo 537947
20/10/2016, 20:44
Rodrigo-ce

16 Anexo(s)

As imagens que estão no post de cima estão aqui de acordo com o texto que está no post anterior que apareceu em forma de anexo.
Anexo 537949 Anexo 537950 Anexo 537951 Anexo 537952 Anexo 537953 Anexo 537954 Anexo 537955 Anexo 537956 Anexo 537957 Anexo 537958 Anexo 537959 Anexo 537960 Anexo 537961 Anexo 537962 Anexo 537963 Anexo 537964
21/10/2016, 12:35
Ricardo Cazachi Donaire

Trabalho refinado!! Parabéns!!
21/10/2016, 21:09
Rodrigo-ce

Citação:

Postado originalmente por Ricardo Cazachi Donaire

Trabalho refinado!! Parabéns!!

Ricardo tudo bem contigo, valeu pela consideração.
Você conseguiu resolver aquele problema das molas?
E os jumelos do MB? Você montou na band.
29/10/2016, 00:14
RAMIROCOUTINHO

Tipo de aço usado

Bom dia a todos do forum gostaria de saber qual tipo de aço usado neste reparo tipo " aço 1045 " ou algo parecido
31/10/2016, 07:54
Maggion

Citação:

Postado originalmente por RAMIROCOUTINHO

Bom dia a todos do forum gostaria de saber qual tipo de aço usado neste reparo tipo " aço 1045 " ou algo parecido

Ramirocoutinho acho que se usar um 1045 e soldar pode ser que fique meio quebradiço.
Se for só furado e parafusado pode usar tranquilo

(mais certamente o Rodrigo-Ce ja fala p nos o que ele ta usando)
31/10/2016, 22:51
Rodrigo-ce

Citação:

Postado originalmente por RAMIROCOUTINHO

Bom dia a todos do forum gostaria de saber qual tipo de aço usado neste reparo tipo " aço 1045 " ou algo parecido

Ramiro tudo bem.
Você pode especificar quais os reparos que serão feitos.
Todas as peças foram feitas com chapas são de aço 1020. Esse material serve para fazer todos os reparos necessários da parte estrutural ex: no chassi acompanha o movimento de torção das longarinas por ser mais maleável que os aços que têm mais teor de carbono,
Aços com numeração maior ou igual a 1045 tem um teor de carbono maior. Esse detalhe é um pre- requisito para quem vai fazer um tratamento térmico na peça ou quando a peça trabalha com alto grau de atrito ex: pontas de eixo, capas de rolamentos, haste de amortecedor etc.
Você pode fazer sem medo as partes de reparação com aço 1020. Deixe os aço com mais dureza para fazer peças que exija mais resistência e não precise receber solda.
Todos os aços podem receber solda, o mais importante é saber como a solda será feita ex: por falta de experiência o soldador fornece calor em excesso na hora da soldagem e depois resfria a peça bruscamente, com certeza depois desse processo comprometerá a resistência da peça.
Aços que receberam tratamento térmico são peças que foram até o limite máximo da resistência através do tratamento, quando são soldadas perdem a dureza empregada pelo tratamento e ficam mais suscetível a fadiga. Em outras palavra evite soldar esse tipo de material temperado.
14/12/2016, 18:00
Marcelo Oyarzábal

Rodrigo, alguma novidade?
Estamos curiosos.
14/12/2016, 23:06
Rodrigo-ce

Citação:

Postado originalmente por Marcelo Oyarzábal

Rodrigo, alguma novidade?
Estamos curiosos.

Tem uma pequena novidade com a construção do suporte do tanque, estou esperando uma chapa que servirá para protegê-lo. Assim que chegar eu lanço no fórum.
