Ponto fraco Dana44 willys dianteiro-CRUZETAS E SEMI EIXOS

[Walnei Boteon]

Tweet

Ôpa!!!

Blz, Luiz ...

Se ele puder levar a gente compara. Eu levo uma de Band e paquímetro.

[]'s vendo uma luz no fim do túnel ...

[equipeminas4x4]

A circunferência seria maior se a fixação da cruzeta no garfo fosse por grampos ou anel trava externo (sobre o copinho). Pela foto, me parece que a dimensão do garfo é a mesma da cruzeta (rente ao copinho). Existe até um chanfro nos cantos dos garfos que evita que a circunferência seja maior que a descrita pela cruzeta.

Me lembrou a fixação da cruzeta na junta CV da hilux, com anel trava interno ...

Falei merda agora ????

[]'s

Falou só 1 pouquinho. Se vc jogar no CAD vai ver que, mesmo as orelhas do garfo sendo chanfradas, ele descreve 1 circunferência maior q a cruzeta.

[]´s

[zelucas]

São iguais sim, um amigo meu que quebrou a homo de hilux 93 colocou de band agora. Só quebrou porque tinha bolqueio dianteiro e o guincho estava fazendo força nessa roda.



[]s

[Walnei Boteon]

Pessoal,

As homocinéticas são iguais e solução satisfatória existe. Tudo depende do bolso, que no meu caso, está bem vazio. Nos EUA existem homos de cromoli 27 estrias. Existe tbm de 30 estrias com garantia vitalícia ... Existe tbm a solução de usar cruzetas, mas estou pensando nas homocinéticas pq não há muito espaço no munhão do javali. O espaço livre é de +/- 105 mm.

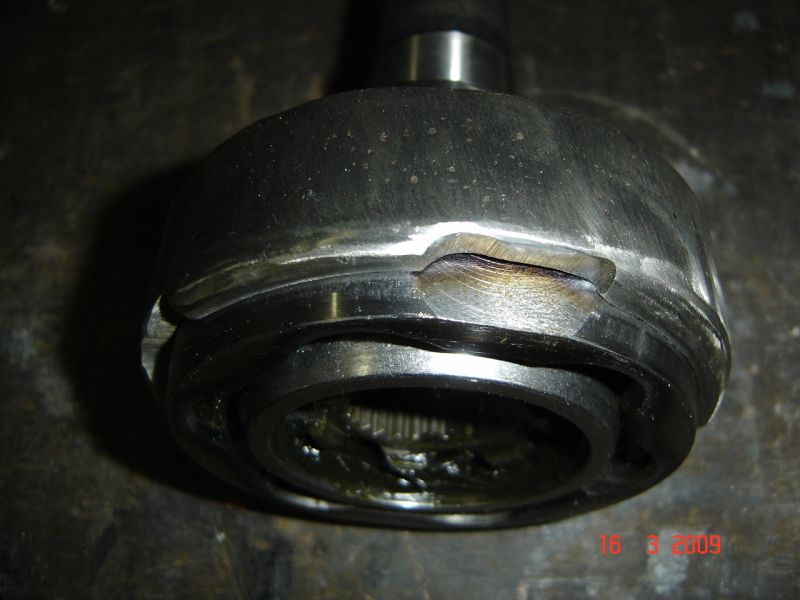

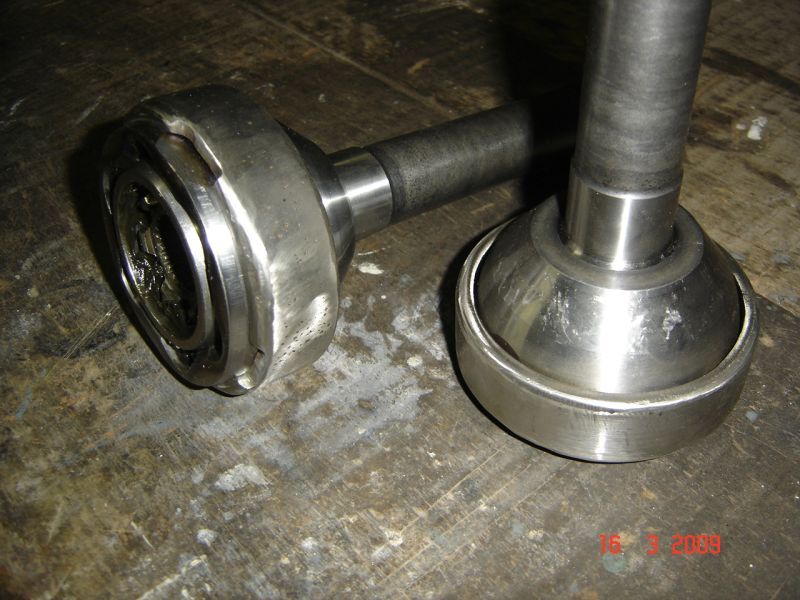

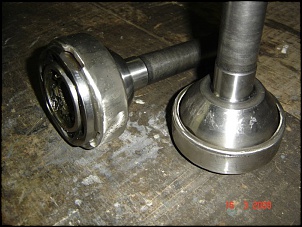

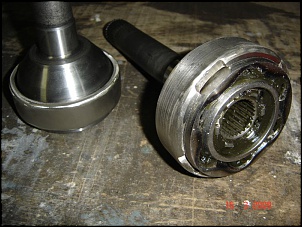

Como meu semi-eixo é de 19 estrias, não posso reforçar muito na ponta pq vai quebrar no meio ... Vou ver se encontro um meio termo, para não quebrar muita homocinética nem quebrar o semi-eixo. Por enquanto, optei por reforçar a parte externa da homocinética. Encontrei um tubo de aço inox que encaixou certinho na homocinética e no vão do munhão. Cortei 2 bolachas e "encapei" as homos. Amanhã vou soldar. Acho que até sábado estarão montadas.

Depois do teste na trilha eu posto os resultados.

PS.: A homocinética do LE estourou e os pedaços junto com as esferas e a gaiola sumiram... a do LD já estava rachada. Mais uma acelerada e ia pro saco tbm ...

Edit: ia não, já foi tbm . Só não estourou...

[]'s colocando um toco embaixo do acelerador ...

[GuTo_Cerulli]

Se eu fosse fabricar um munhão hoje, seja para o diferencial que for, eu usaria no mínimo essa flange do cardan da F600. O que eu acho mais complicado nessa fabricação é o semi-eixo e não o munhão propriamente dito. Acertar tratamento térmico de semi-eixo é um pé no saco. O munhão é baba.

[]´s

Marcel,

Tem como disponibilizar esse arquivo em .dwg?

[]'s

[equipeminas4x4]

Marcel,

Tem como disponibilizar esse arquivo em .dwg?

[]'s

Guto,

Não tenho, mas com as medidas q tem ae vc desenha tranquilo.

[]´s

[GuTo_Cerulli]

Guto,

Não tenho, mas com as medidas q tem ae vc desenha tranquilo.

[]´s

Valews! Tava querendo economizar trabalho (sabe como é né? se morrer devagar leva três dias...)

[]'s

[equipeminas4x4]

Valews! Tava querendo economizar trabalho (sabe como é né? se morrer devagar leva três dias...)

[]'s

pusta preguiçoso dos infernos.

[]´s

[GuTo_Cerulli]

Contribuição para o tópico:

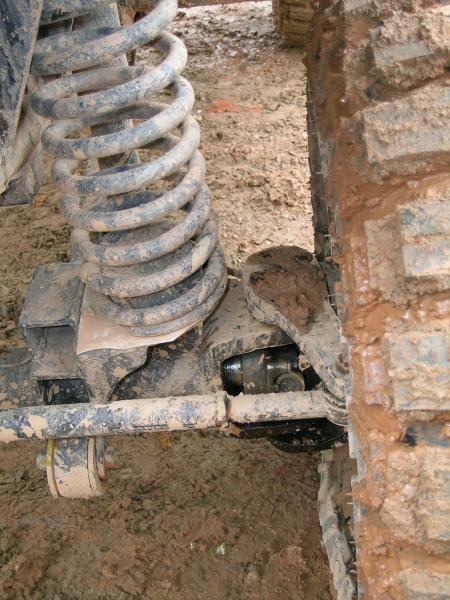

Foto do munhão que o ADI fez...

[]'s

[equipeminas4x4]

Contribuição para o tópico:

Foto do munhão que o ADI fez...

[]'s

contribuição: não faça igual.

[]´s

[Renato Scandoleira]

Amigo, sou novo no Blog, e estou remontando minha pick up f-75.
Eu gostaria de montar o munhão dela igual a este, e como tenho uma empresa de tornearia e usinagem, eu iria fazer td isso lá, e precisaria saber as dimensões, e principalmente o Ângulo dos braços que são soldados ao eixo, e seguram a parte móvel do munhão, alguem poderia me ajudar com isso?
Muito Obrigado.

[equipeminas4x4]

Renato,

Se vc não tem a menor noção dos ângulos de um munhão, dificilmente vc conseguirá fabricar um.

[]'s
