Frombe Steering - Ackerman e duvidas!

[fabiano carraro]

Tweet

pois é RENATO to estudando aq sobre isto pra começar a mexer numa rural que ta aq e quer fazer spoa ai to em duvida se faço dois braços "hi" e ligo tudo por traz ou só reposiciono a cx la ´pra frente e ligo ao modo tradicional mesmo, alguem teria alguma foto de algo que ja tenha sido feito em eixo dana 44

,o problema é que estou sem tempo pra errar ultimamente,entao tenho que fazer e mandar o cliente embora pois estou trabalhando na porta de minha casa e minha mulher ja ta pedindo o divorcio.....

[fabiano carraro]

pessoas acertei o gabarito da SNOOP GOLDEN ontem a noite usando melhor o angulo de ackerman e fazendo a barra DRAG LINK passar por traz do eixo

pelo menos no solid works a uma melhora significativa no esterço, auxiliando o giro das rodas em curvas bem fechadas e quando se da ré,mas fizemos pelo caster original das f-75

agora preciso acertar pro novo caster dela SPOADA,voltemos a "prancheta"

em breve fotos da encrenca montada na real.

ps:alguem tem mais pó de guarana ai o meu acabou.......

[Fabil]

povo..

no meu entendimento, o fato de alterar o off-set das rodas ou uso de espacadores influencia diretamente no angulo de hackerman? ou seja.. ao afastar o centro da roda em relacao ao centro de giro do munhao, no invez da roda girar sobre seu proprio eixo vertical ela vai ser "arrastada" p/ frente e p/ tras, o que isso inplica no comportamento do carro nas curvas?

T+

[rubensx]

Fabill, ao que entendi o offset nào influencia significativamente nisso, mas posso estar erraod estou estudando ainda o esquema para jogar a barra pra tra's e acompanhando a idéia do carraro acho memso que SPOA deve ser a configuração mais simples de se fazer isso

apesar do site dos gringos dizer que fazem nos dois, masss

Agora lá na parte de CJ tem um Histeer que o pessoal fez pro munhão do CJ, mas estou ainda nas duvidas de como isso fica :-/


alguém tem um desenho legal de um histeer melhor angulado? (porque aqui perto de casa sót em nego com peça reta recortada cheia de coco de pombo)

carraro???

[Fabil]

a ensimec faz um que é show!!
olha as fotos do samurai verde desse link
http://www.4x4brasil.com.br/forum/sh...=22195&page=24

T+

[fabiano carraro]

Fabill, ao que entendi o offset nào influencia significativamente nisso, mas posso estar erraod estou estudando ainda o esquema para jogar a barra pra tra's e acompanhando a idéia do carraro acho memso que SPOA deve ser a configuração mais simples de se fazer isso

apesar do site dos gringos dizer que fazem nos dois, masss

Agora lá na parte de CJ tem um Histeer que o pessoal fez pro munhão do CJ, mas estou ainda nas duvidas de como isso fica :-/


alguém tem um desenho legal de um histeer melhor angulado? (porque aqui perto de casa sót em nego com peça reta recortada cheia de coco de pombo)

carraro???

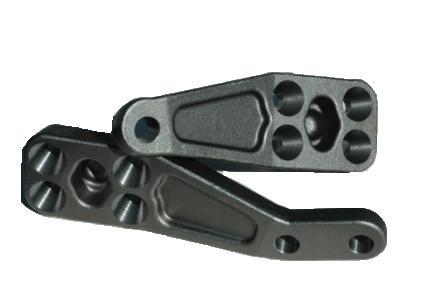

O QUE TENHO DE INFORMAÇAO VISUAL SAO ESTES MAS FAÇO UM DIFERENTE MISTURANDO TODOS
MAS DEU PAU NAS MINHAS FOTOS E NUM TO ACHANDO,
AMANHA BATO UMA FOTO DO QUE EU FAÇO

AGORA BASICAMENTE TO INVERTENDO UM PARECIDO COM ESTE DA TT4

FAZENDO ELE PRA TRAZ DESVIANDO DA PINÇA E LIGANDO DIRETO A DRAG LINK NA CX DE DIREÇAO DO OPALA HIDRAULICA QUE TA COLOCADA JA NA SAIDA DA CORTA FOGO

PELO DESENHO QUE FIZ O TERMINAL VAI PASSAR MAIS RENTE A LINHA DE ACKERMAN POIS ESTA CORRE PRA TRAZ

O QUE FACILITA SUA TRIANGULAÇAO

SE FOSSE PRA FRENTE O TERMINAL OCUPARIA O ESPAÇO DE ONDE ESTA O PNEU ....

A LINHA PASSA POR ELES MAS NAO A COMO DEIXAR UM TERMINAL ALI ENTAO OS ENGENHEIROS "ERRAM DE PROPOSITO"

REPAREM NOS CARROS MODERNOS COMO OS TERMINAIS ESTAO VIRADOS PRA TRAS(GOL,OPALAS ETC)...

É PRA CORRIGIR O ANGULO

EM COMPENSAÇAO CAMINHONETES TEM SUAS CXS DE DIREÇAO LA NA FRENTE DO CHASSIS

E OS TERMINAIS VIRADOS PRA FRENTE TAMBEM, AI QUANDO ESTERÇAO GERALMENTE UMA RODA "CANTA"

PERCEBA QUANDO UMA PICK-UP DA A RÉ ESTERÇADA COMO UMA DAS RODAS GERALMENTE TENTA ARRASTAR

PRINCIPALMENTE EM SUSPENSOES POR BALANÇA

É O ANGULO ATUANDO.

[rubensx]

O QUE TENHO DE INFORMAÇAO VISUAL SAO ESTES MAS FAÇO UM DIFERENTE MISTURANDO TODOS
MAS DEU PAU NAS MINHAS FOTOS E NUM TO ACHANDO,
AMANHA BATO UMA FOTO DO QUE EU FAÇO

AGORA BASICAMENTE TO INVERTENDO UM PARECIDO COM ESTE DA TT4

FAZENDO ELE PRA TRAZ DESVIANDO DA PINÇA E LIGANDO DIRETO A DRAG LINK NA CX DE DIREÇAO DO OPALA HIDRAULICA QUE TA COLOCADA JA NA SAIDA DA CORTA FOGO

PELO DESENHO QUE FIZ O TERMINAL VAI PASSAR MAIS RENTE A LINHA DE ACKERMAN POIS ESTA CORRE PRA TRAZ

O QUE FACILITA SUA TRIANGULAÇAO

SE FOSSE PRA FRENTE O TERMINAL OCUPARIA O ESPAÇO DE ONDE ESTA O PNEU ....

A LINHA PASSA POR ELES MAS NAO A COMO DEIXAR UM TERMINAL ALI ENTAO OS ENGENHEIROS "ERRAM DE PROPOSITO"

REPAREM NOS CARROS MODERNOS COMO OS TERMINAIS ESTAO VIRADOS PRA TRAS(GOL,OPALAS ETC)...

É PRA CORRIGIR O ANGULO

EM COMPENSAÇAO CAMINHONETES TEM SUAS CXS DE DIREÇAO LA NA FRENTE DO CHASSIS

E OS TERMINAIS VIRADOS PRA FRENTE TAMBEM, AI QUANDO ESTERÇAO GERALMENTE UMA RODA "CANTA"

PERCEBA QUANDO UMA PICK-UP DA A RÉ ESTERÇADA COMO UMA DAS RODAS GERALMENTE TENTA ARRASTAR

PRINCIPALMENTE EM SUSPENSOES POR BALANÇA

É O ANGULO ATUANDO.

porra só que agora o dilema tá feio, j'que estiquei o cj logicamente o ackerman mudou certo?

se tiver fotos carraro do sistema que vc fez pra trás me ajudaria, como meu cj usa motor 4cc vai sobrar bastante espaço pra colocar a caixa atrás principalmente a do landau...

mas já estou pensnado como vou fazer com o SPOA (tava tudo pronto pra SPUA mesmo... ai fode)

[fabiano carraro]

povo..

no meu entendimento, o fato de alterar o off-set das rodas ou uso de espacadores influencia diretamente no angulo de hackerman? ou seja.. ao afastar o centro da roda em relacao ao centro de giro do munhao, no invez da roda girar sobre seu proprio eixo vertical ela vai ser "arrastada" p/ frente e p/ tras, o que isso inplica no comportamento do carro nas curvas?

T+

bom aparentemente em nada,o angulo existe justamente pra fazer as rodas girarem uma pra tras e a outra pra frente na hora do esterço....é claro que acompanhado do resto, caster, divergencia, toe-in......

meu racíocinio seria o seguinte:

se o pino de centro se mantiver na mesma posiçao,ou seja se o eles nao ficarem mais largos tambem

e os terminais continuarem na mesma posiçao, o angulo nao seria afetado


pois nada alem da distancia das rodas foi alterado e o angulo existe pra auxiliar o esterço que no caso nao foi mexido

entao aparentemente ele tambem nao vai mudar a maneira de virar so por que as rodas estao mais afastadas e nem se elas forem maiores ou menores......

mas nao tenho tanta certeza sobre este racíocinio,precisa confirmar com alguem mais expert nisto

AGORA sobre comportamento no andar ,é a difrença entre capotar,sair de frente ou trazeira,ou gastar mais ou menos pneus

mexendo no angulo se mexe em todo o comportamento de um carro seja pra melhor ou pior,se um carro esterça pouco ou muito,tambem tem haver com o angulo,se é facil e LEVE de virar tambem,todo o principio de direçao esta diretamente ligado ao angulo de ackerman ,por curiosidade motos tambem o possuem

coloca a suspensao mais pra frente e ela vira pouco mas é mais firme em linha reta,coloca mais em pé e ela vira bem mais só que com pouca "peso" por isto motos estradeiras sao mais longas

agora imagina a desgraça que deve ser acertar o tal do ackerman numa PATROLA ou num DRAGSTER.....

[Fabil]

coloca a suspensao mais pra frente e ela vira pouco mas é mais firme em linha reta,coloca mais em pé e ela vira bem mais só que com pouca "peso" por isto motos estradeiras sao mais longas

agora imagina a desgraça que deve ser acertar o tal do ackerman numa PATROLA ou num DRAGSTER.....

isso é caster, nao tem nada a ver com ackerman nao... alias.. angulo de ackerman orbigatoriamente precisa de duas rodas nao? em motos e triciclo nao existe akcerman... ou estou viajando na maionese?

T+

[rubensx]

galera eu tow devagar $$$$ quase parando...

alguém fez ou criou algum kit do frombe steer?

[WOT]

isso é caster, nao tem nada a ver com ackerman nao... alias.. angulo de ackerman orbigatoriamente precisa de duas rodas nao? em motos e triciclo nao existe akcerman... ou estou viajando na maionese?

T+

Quem confundiu as bolas foi mesmo o fabiano carraro, que estava falando de cáster.
Ackerman realmente só existe qdo se tem 2 rodas no eixo de direção.

[fabiano carraro]

relendo oque escrevi, realmente errei na explicaçao......

ficou misturado CASTER com o resto.....
