Planejamento e dicas para instalar sensor de estacionamento

[TylerNTL]

Tweet

Seguem fotos da produção do fds...

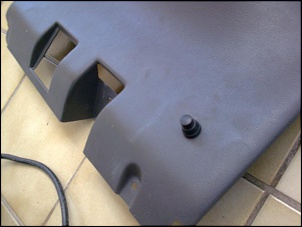

1-Botão para ligar e desligar o display

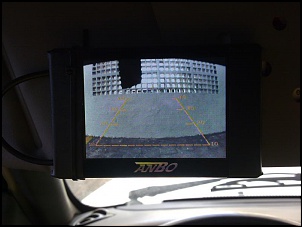

2-Imagem no LCD

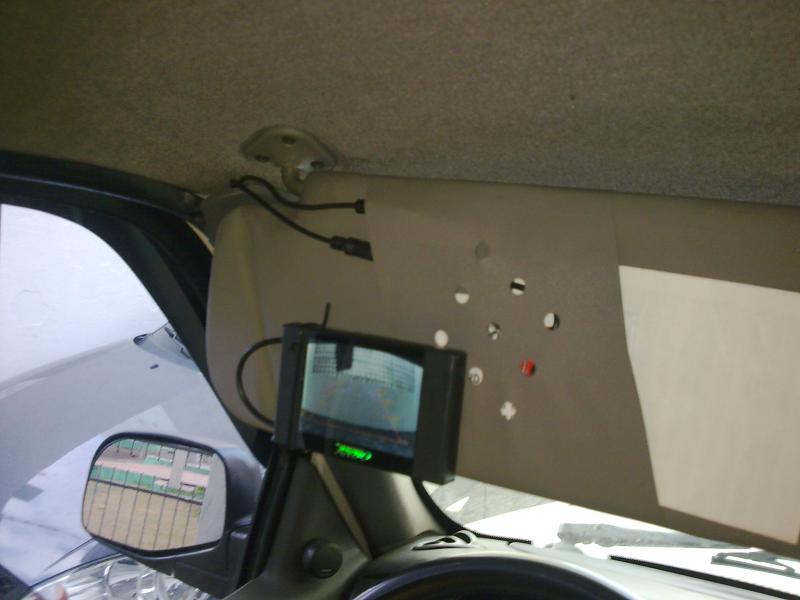

3-Instalação do LCD no quebra sol, fixei usando um desses suportes de óculos escuro que vende por R$ 3,00 em qq camelô.


Observações:
A câmera ficou instalada embaixo do pára-choques e ficou praticamente invisível.

O ângulo não ficou muito bom, sem dúvida ficaria muito melhor numa posição mais alta. Na altura da tranca da caçamba apontando para baixo mostrando parte do pára-choque, ficaria ideal.

Vou apontar ela um pouco mais para baixo e ver se melhora.

[carioca10]

Thelmo,

Ficou excelente, .

Por favor, onde Vc instalou o botão liga/desliga?

Depois, quando puder, poste as fotos de onde instalou a câmera.

Abraços,

Felipe

[TylerNTL]

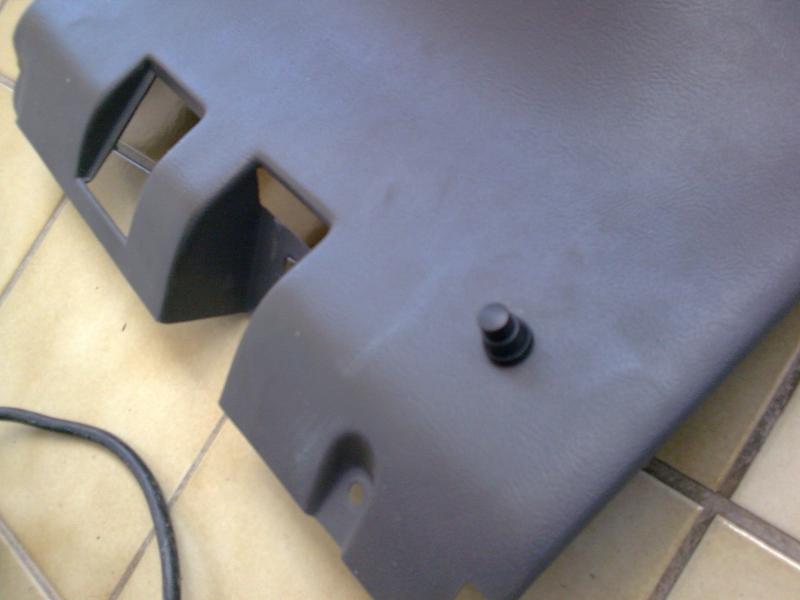

O botão ficou a direita da trava do capô, ele aparece na primeira foto (que é da tampa de plástico que cobre toda a parte abaixo da direção).

Ainda estou considerando alimentar a câmera através desse botão, para ligar todo o sistema quando desejar.
No momento estou achando meio incômodo a câmera desligar quando desengato a ré, ela também dá umas piscadas quando piso no freio (provavelmente devido a uma queda de tensão ou um ruído provocado pelo acionamento da luz de freio).

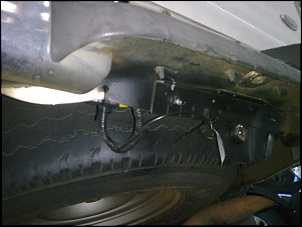

Abaixo a foto da câmera instalada.
Não reparem no arranjo técnico realizado para construir um suporte que permita o ajuste preciso da posição/ângulo da câmera.

Passei em umas 3 sucatas procurando uma chapa de alumínio (ou de qualquer outra coisa +-maleável) com uns 40x20cm e 2mm de espessura para fazer esse suporte. Pela foto conclui-se que não encontrei...

[carioca10]

Thelmo,

Muito obrigado pela atenção e paciência.

Fim de ano é complicado. Acho que vou fazer com calma em janeiro: pior que estou sempre adiando.

Ao mesmo preço das atuais, as cameras lá fora estão diminuindo de diâmetro e ficando mais nítidas (de CMOS para CCD): http://cgi.ebay.de/ws/eBayISAPI.dll?...m=260505767049. Esta o vendedor só vende dentro da Alemanha.

Abraços,

Felipe

[Joaomsl]

O botão ficou a direita da trava do capô, ele aparece na primeira foto (que é da tampa de plástico que cobre toda a parte abaixo da direção).

Ainda estou considerando alimentar a câmera através desse botão, para ligar todo o sistema quando desejar.
No momento estou achando meio incômodo a câmera desligar quando desengato a ré, ela também dá umas piscadas quando piso no freio (provavelmente devido a uma queda de tensão ou um ruído provocado pelo acionamento da luz de freio).



Abaixo a foto da câmera instalada.
Não reparem no arranjo técnico realizado para construir um suporte que permita o ajuste preciso da posição/ângulo da câmera.

Passei em umas 3 sucatas procurando uma chapa de alumínio (ou de qualquer outra coisa +-maleável) com uns 40x20cm e 2mm de espessura para fazer esse suporte. Pela foto conclui-se que não encontrei...

Thelmo, o importante foi o resultado...ficou muito bom...parabens.

valeu

[aoliveira]

Ao mesmo preço das atuais, as cameras lá fora estão diminuindo de diâmetro e ficando mais nítidas (de CMOS para CCD): http://cgi.ebay.de/ws/eBayISAPI.dll?...m=260505767049. Esta o vendedor só vende dentro da Alemanha.

Eu gostei bastante desta daqui: http://cgi.ebay.com/ebaymotors/ws/eB...m=180441439942
Estou pensando em comprar uma destas, é bem pequena e tem a imagem boa, além de não ser muito cara.
Tem também este outro modelo que talvez dê até pra instalar direto na maçaneta da tampa da caçamba: http://cgi.ebay.com/ebaymotors/ws/eB...m=180441224568

[carioca10]

CCD SMALL EMBEDDED WIDE ANGLE REAR VIEW BACKUP CAMERA
http://cgi.ebay.com/ws/eBayISAPI.dll...Category=48605

3020 EONON 10.2" LCD REAR VIEW MIRROR MONITOR FREE SHIP
http://cgi.ebay.com/ebaymotors/3020-...fAudioQ5fVideo

Vou esperar passar o Ano Novo.

[TylerNTL]

O botão ficou a direita da trava do capô, ele aparece na primeira foto (que é da tampa de plástico que cobre toda a parte abaixo da direção).

Ainda estou considerando alimentar a câmera através desse botão, para ligar todo o sistema quando desejar.
No momento estou achando meio incômodo a câmera desligar quando desengato a ré, ela também dá umas piscadas quando piso no freio (provavelmente devido a uma queda de tensão ou um ruído provocado pelo acionamento da luz de freio).

Gamba finalizada!
Modifiquei o acionamento da câmera para o mesmo botão liga desliga que comanda o display.

PS: Só depois que instalei a câmera que percebi que no último momento da aproximação meu reflexo mais rápido era desengatar a ré. O que, para minha frustração, desligava a camera e não permitia admirar a obra completada.

[dudu83]

instalei a camera quase do mesmo jeito que o amigo da ranger, porem ja me arependi a camera suja toda hora, assim que tiver tempo vou retirar da proxima vez compro um sensor mesmo...

[FLÁVIO FAF]

instalei a camera quase do mesmo jeito que o amigo da ranger, porem ja me arependi a camera suja toda hora, assim que tiver tempo vou retirar da proxima vez compro um sensor mesmo...

eu uso um sensor de estacionamento de 04 pontos dos bem simples e baratos e em parachoque metalico , não sinto necessidade de instalar camera de ré.

[diniz]

instalei a camera quase do mesmo jeito que o amigo da ranger, porem ja me arependi a camera suja toda hora, assim que tiver tempo vou retirar da proxima vez compro um sensor mesmo...

seu problema so vai piorar c/ os sensores, são 4 vezes mais chances de qquer sujeirinha grudar neles e anunlar o equipamento... melhor tentar por a camera num lugar mais alto

[FLÁVIO FAF]

seu problema so vai piorar c/ os sensores, são 4 vezes mais chances de qquer sujeirinha grudar neles e anunlar o equipamento... melhor tentar por a camera num lugar mais alto

olá Diniz , os meus sensores mesmo com o carro sujo funcionam bem , eles são os segundo que instalo o 1º foi na propria revenda com o carro zero , marca valeo , este nunca funcionou bem, com sol, sujeira ,chuva disparava , mas os novos ate o momento (04 meses ) são perfeitos , mas antes deles eu estava pensando tambem em uma camera de ré.
