MWM Sprint 4.2 - Desmontagem e retífica.

[dalmolin]

Tweet

O cara conseguiu manter a folga entre os dentes das engrenagens?

Esse japonês sei que faz milagres nessa linha de motores. Então o pulo do gato ele tem! rsrsrs

nas autorizadas eles usam umas 3 travas diferentes antes de retirar o cabeçote , só que quando dao plaina e montam de novo na hora do aperto move o comando pra frente , muitas vezes conseguem bater a válvula na cabeça do pistao. A minha f250 na primeira vez , com o serviço feito numa autorizada , deu um passe e montaram desse jeito com o comando já um pouco adiantado.

depois quando queimou de novo , em outra oficina tiraram o cabeçote da mesma forma que o rapaz ae de cima , deram mais um passe no cabeçote , e ae pra montar de novo só o japonês mesmo.
Ele me deu um tipo de mancal , pra tirar no torno uma parte dentro dele , e umas horas la na montagem deitou por baixo da camionete e mexeu em algum lugar com uma chave de fenda , o motor tá ate hoje 100% perfeito.

[Edintruder]

Ele ajustou o mancal do comando mais para cima. Não tem outra hipótese.

[Daniel.Shimomoto]

O pessoal fala tanto da simplicidade do Sprint mas essa questão do cabeçote....

Outro crime que o pessoal costuma fazer é facear bloco. Sou contra. Ou o bloco está em ordem ou joga fora. Ai a altura do pistão fica errada ai o infeliz da retifica vai lá e corta a cabeça do pistão e muda a camara. Ai começa a dor de cabeça.

[Elmer_Jeep]

Reformei meu Sprint 6 completo e fiz tudo que falaram que não deve ser feito, heheh...

Já rodou 5mil km e ta tudo numa boa.
Instalei os pistões do 4.08tce que aumentaram a cilindrada pra 4.5

To terminando uma viatura aqui mas assim que eu tiver tempo explico o passo a passo que foi feito.

[]'s

[Guima-MS]

Elmer , instalando os pistoes (somente eles ?) do 4.08tce , qual o ganho ? necessita de alguma modificaçao ou e so colocar no lugar do pistao original ?

[lark2]

Olá Elmer, to pensando em fazer isso num Sprint 4.07 da S10, mas na retífica me disseram que a diferença é de 3 milimetros o pistão original e o do 4.08, que de duas uma, retira as camisas e roda direto no bloco, brunindo é claro ou usina o bloco pra caber as camisas do 4.08, nas duas opções pode dar problema no assentamento do cabeçote mesmo usando a junta do 4.08?

[Edintruder]

Lak, se o pessoal da retificadora fizer um serviço de qualidade não dará nenhum problema. O ideal é usinar o bloco e colocar as camisas do 4.08.

[Elmer_Jeep]

Olá Elmer, to pensando em fazer isso num Sprint 4.07 da S10, mas na retífica me disseram que a diferença é de 3 milimetros o pistão original e o do 4.08, que de duas uma, retira as camisas e roda direto no bloco, brunindo é claro ou usina o bloco pra caber as camisas do 4.08, nas duas opções pode dar problema no assentamento do cabeçote mesmo usando a junta do 4.08?

A diferença são 3mm mesmo. O pistão do 407 mede 93mm e no 408 são 96mm.

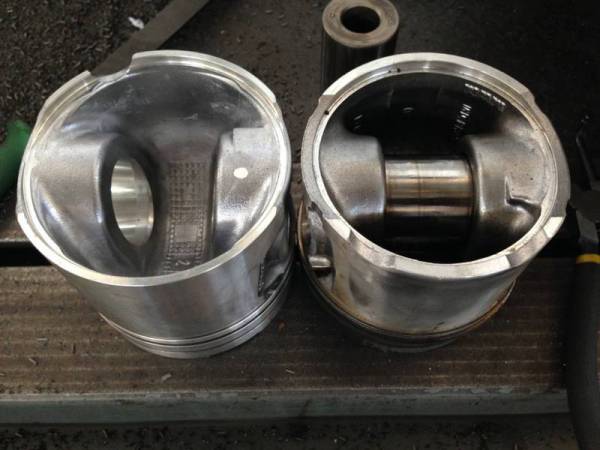

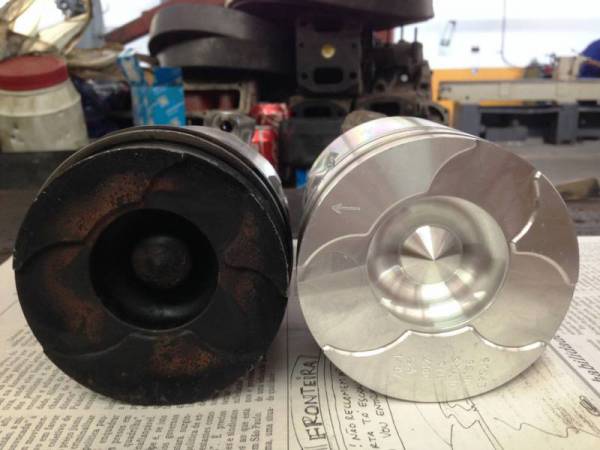

Os pistões são semelhantes, a diferença está no diâmetro, na profundidade da câmara de compressão (que no 408 tem mais taxa) e no encaixe da biela trapezoidal. O restante é tudo igual, posição de válvulas, diâmetro do pino, altura total.

O procedimento que te informaram está errado porque o motor 408 não possui camisas, tanto é que no catálogo de peças encontra-se pistões std, 025, 050, 075 e 1,00mm.

Também não é possível simplesmente retirar as camisas do 407 pra montar o pistão de 408 direto no bloco porque no topo de cada cilindro encontram-se os degraus onde encaixa a flange das camisas e estas flanges possuem 102,50mm de diametro X 6mm de profundidade.

O cabeçote do 4.08 tem o mesmo código do 4.07 portanto é a mesma peça, não tem porque dar diferença no assentamento, usei junta original e não vi nada que comprometa a montagem.

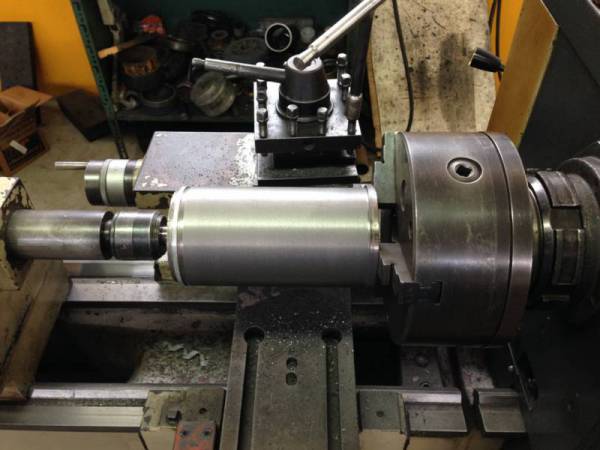

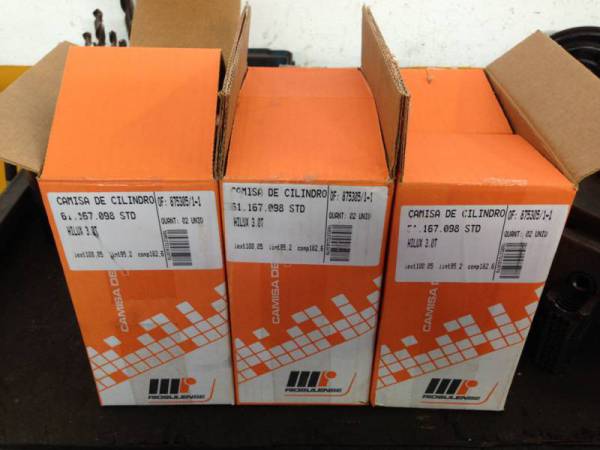

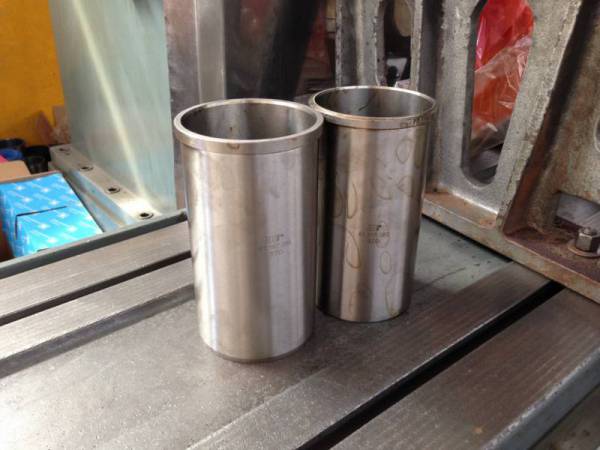

A única forma que encontrei foi utilizar uma camisa feita pra pistão de 96mm. Escolhi as da Hilux 3.0.



O único problema nesse caso foi o diâmetro externo dessa camisa que são 100mm e o bloco do 4.07 e 6.07 têm 96 de diâmetro no alojamento da camisa original.
A solução foi rebaixar o diametro externo da camisa pra 99mm.


Mas antes disso eu consegui um bloco velho de 6.07 e reabrimos alguns cilindros pra ver quanto tinha de material, cheguei a 102mm e começou a aparecer as janelas de arrefecimento.
Então fazendo as contas, abri 3mm no bloco e ainda tenho 3 de parede. Retirei 1mm no externo da camisa, também tenho 3mm de parede. Totalmente seguro e confiável, pra ter idéia os cummins série B tem camisa com 2mm de parede.

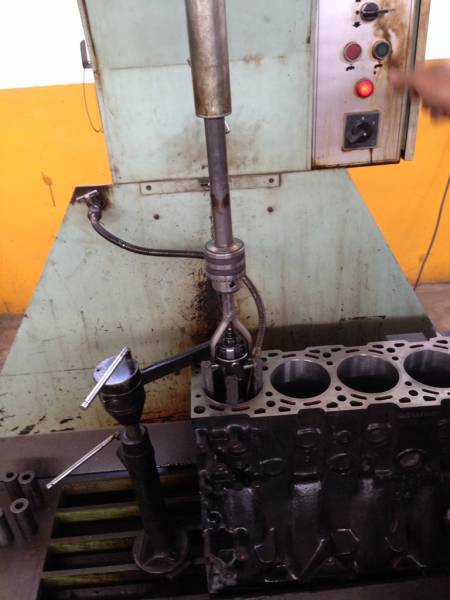

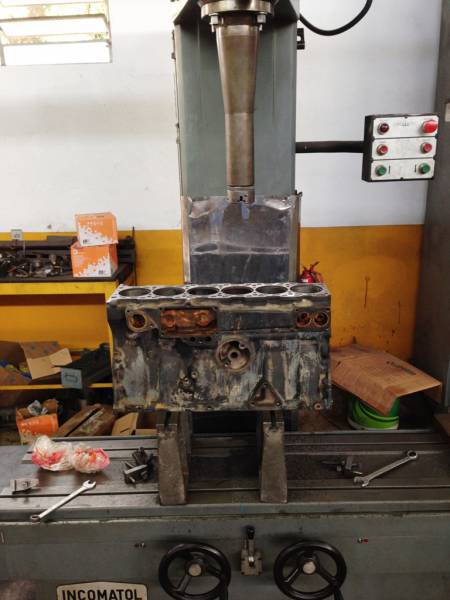

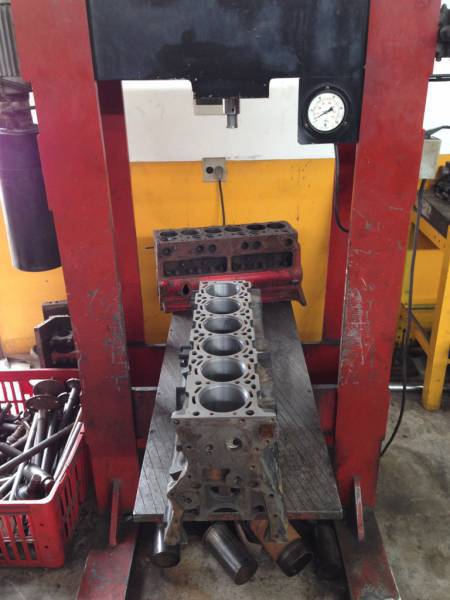

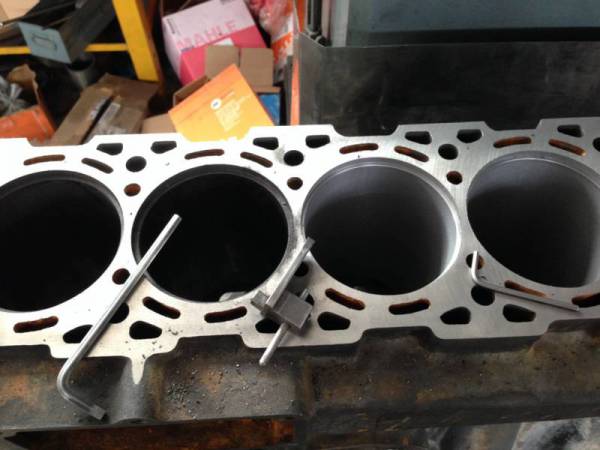

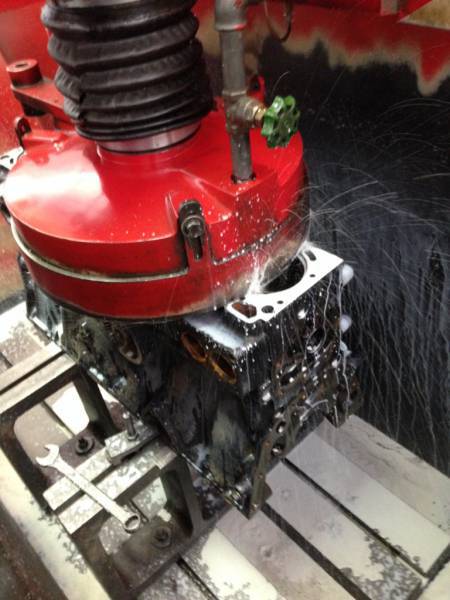

Bloco aberto pra 99, novas camisas prensadas, usinadas e brunidas pra 96, face do bloco plainada. Na primeira foto é possível ver o degrau onde encaixa a flange das camisas (o que impossibilita a montagem dos pistões sem encamisar o bloco).

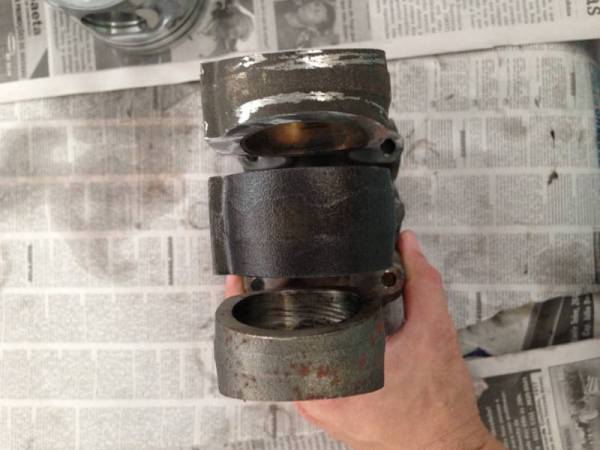

O próximo passo foi transformar as bielas pra trapezoidal

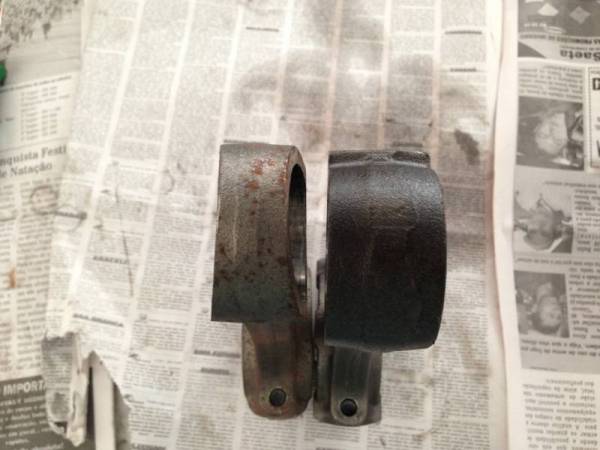

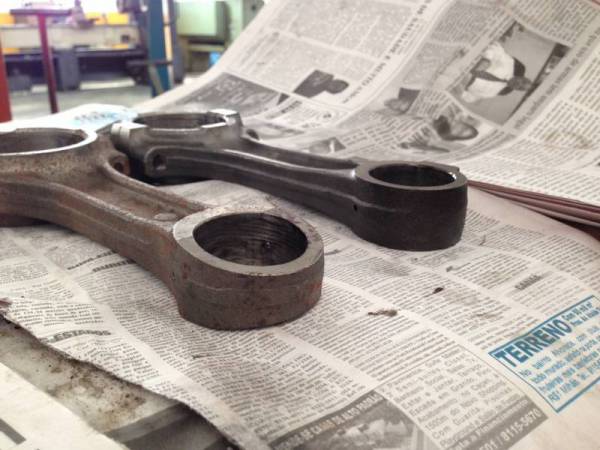

Comparativo entre trapezoidal e reta



Mestre Pedro (meu pai) sempre participando:


A de cima, trapézio feito pelo mestre;
A do meio, original reta;
A de baixo, trapézio original.

Buchas novas, alinhamento e peso aferidos:

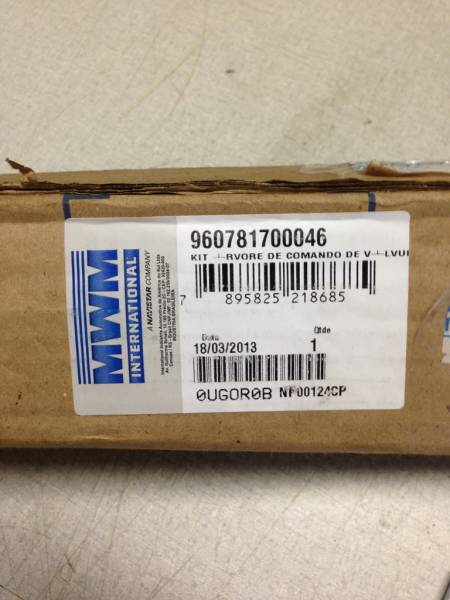

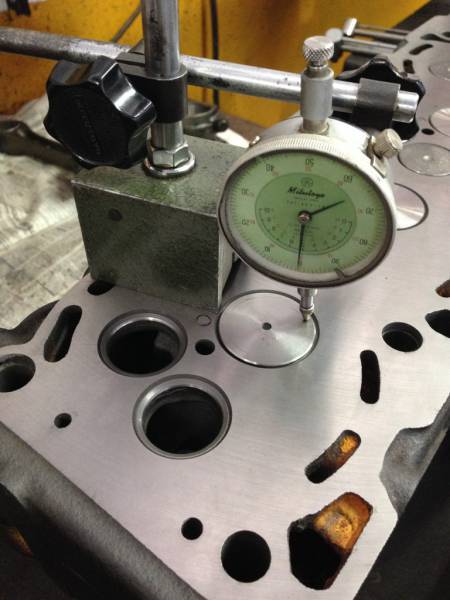

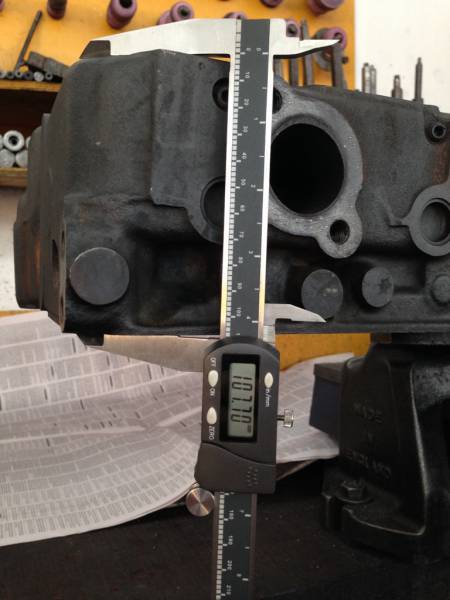

O cabeçote também foi completamente revisado e plainado, instalei válvulas novas, guias, retentores molas, pratos, travas, tuchos e eixo comando.

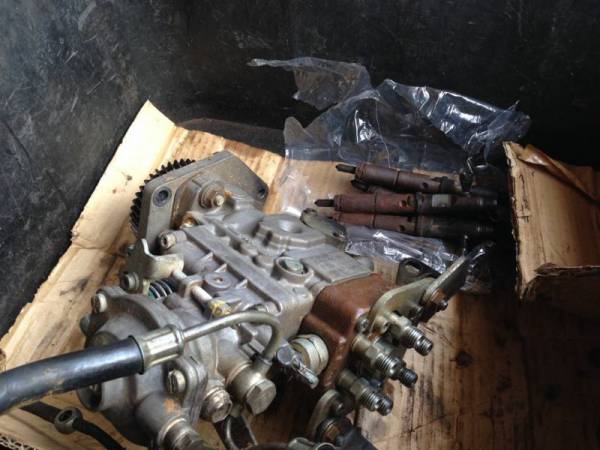

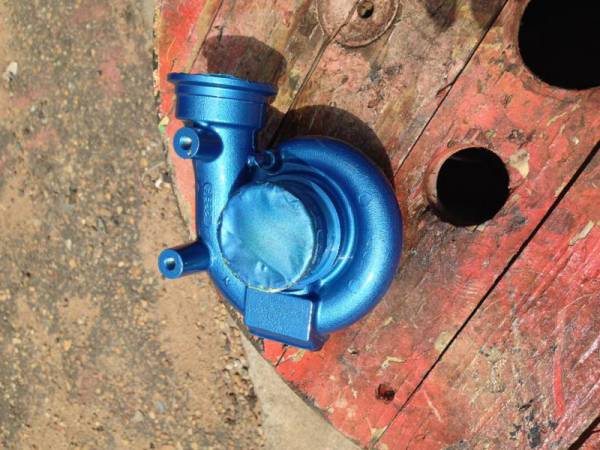

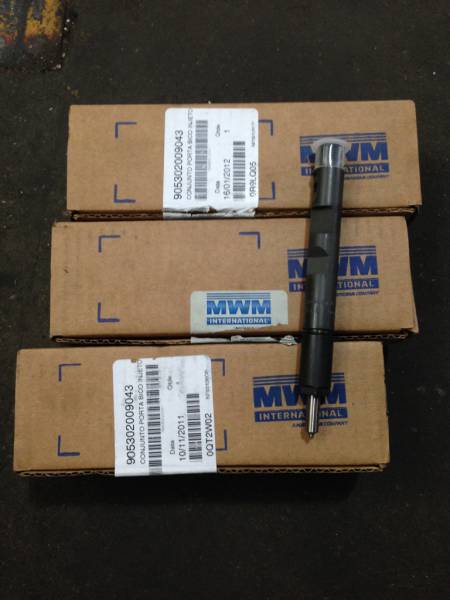

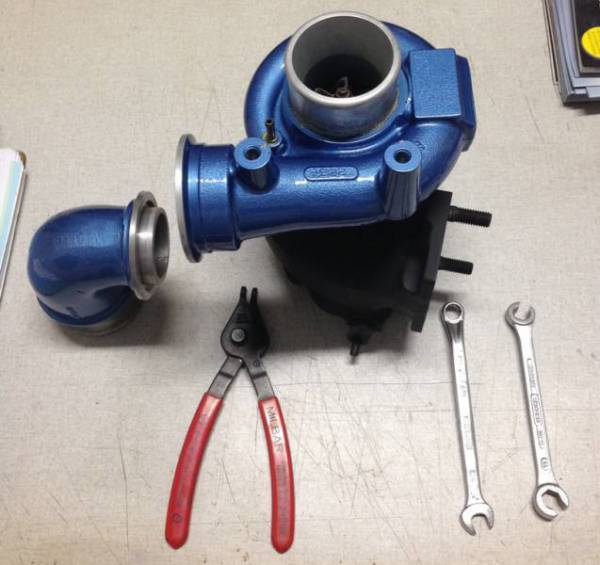

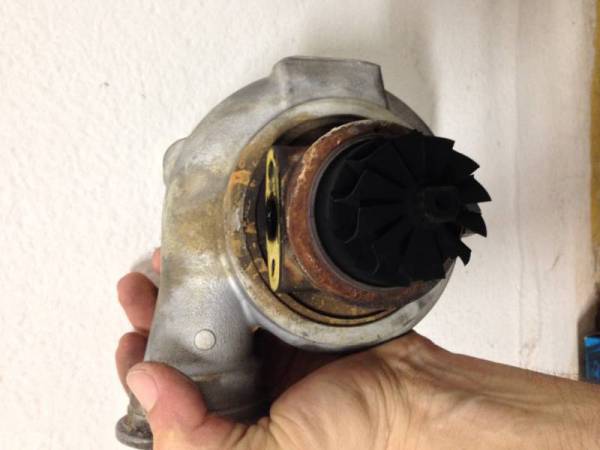

Turbina revisada, bomba injetora revisada, bicos novos e originais









Continua no próximo post...

[Elmer_Jeep]

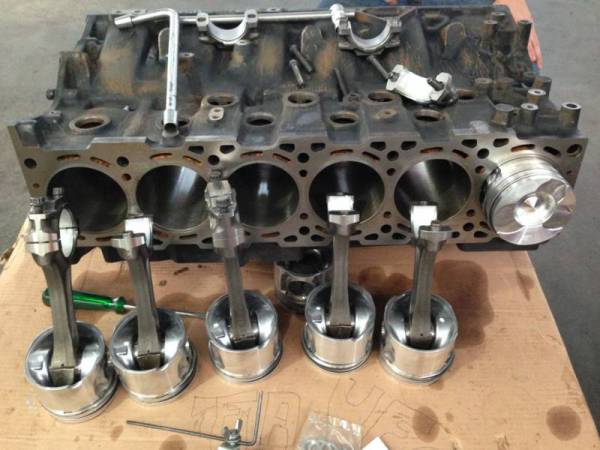

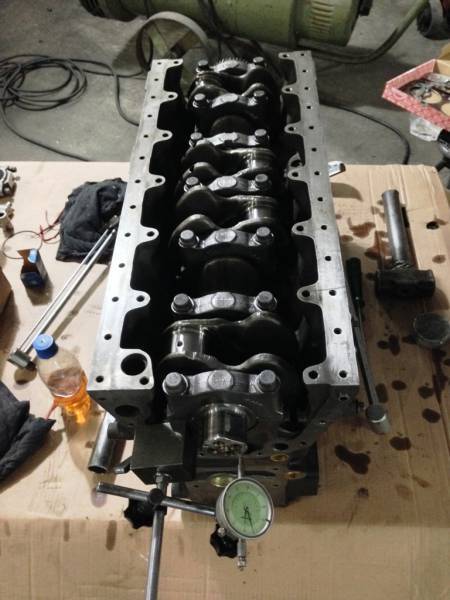

Montagem iniciada, tudo plug & play de acordo com as especificações do manual.

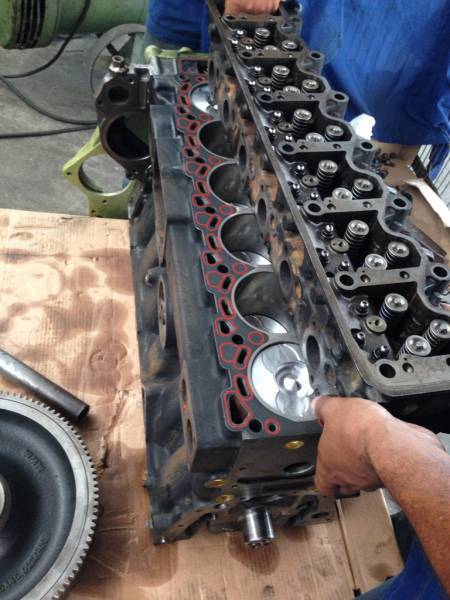

A junta original assenta perfeitamente mesmo com o diâmetro dos cilindros aumentado.

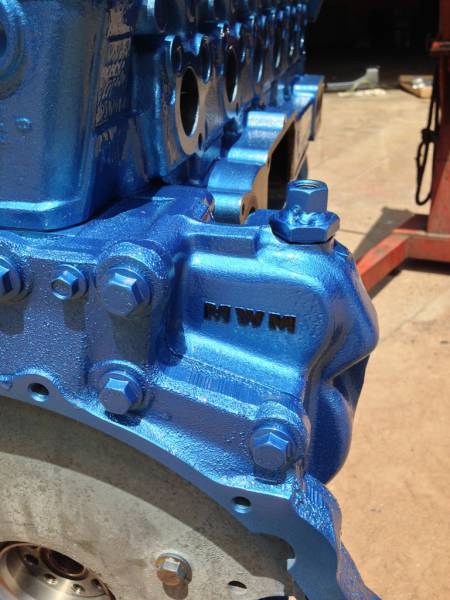

Pra finalizar mandei um email pra MWM pra saber qual a cor que eles usaram no motor na época do lançamento e fui prontamente atendido.

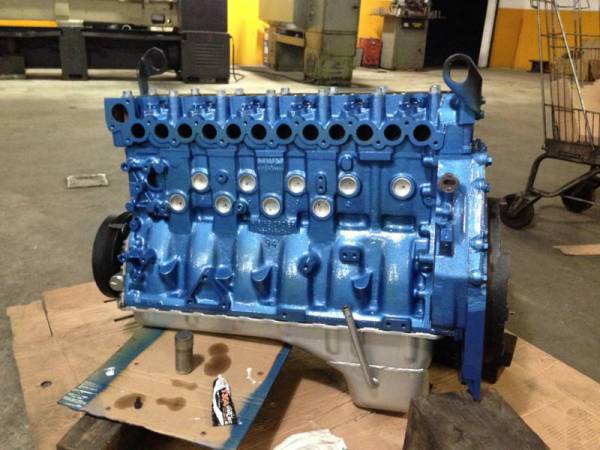

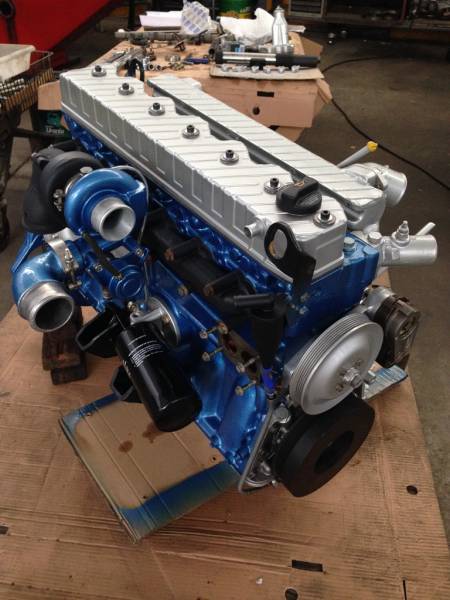

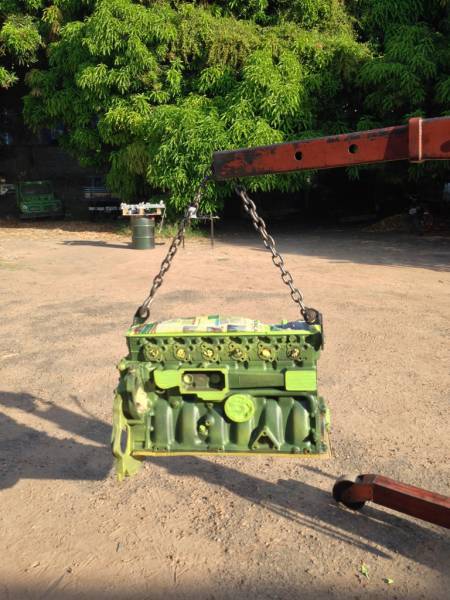

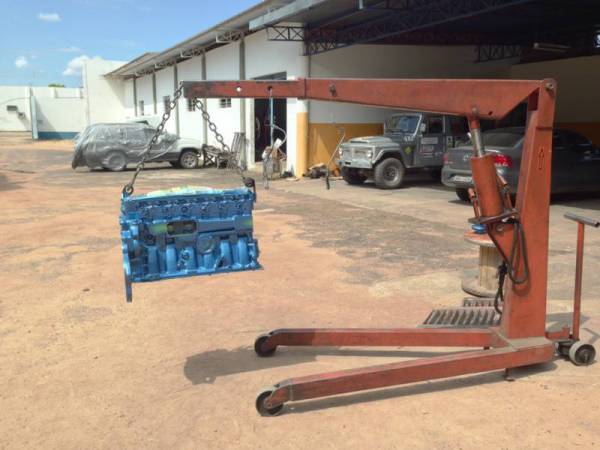

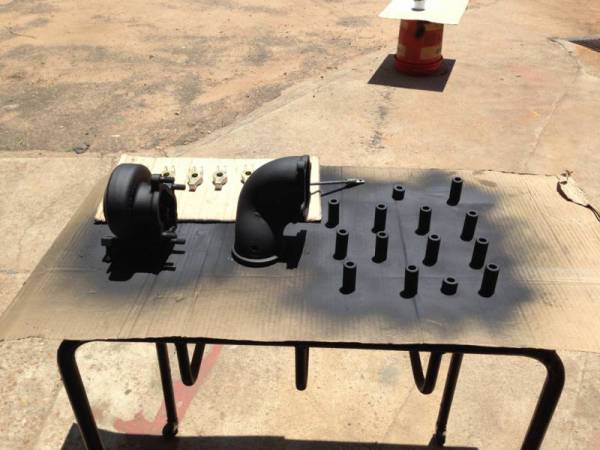

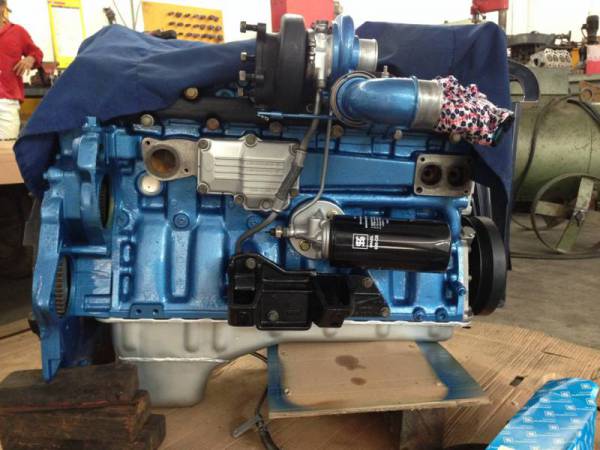

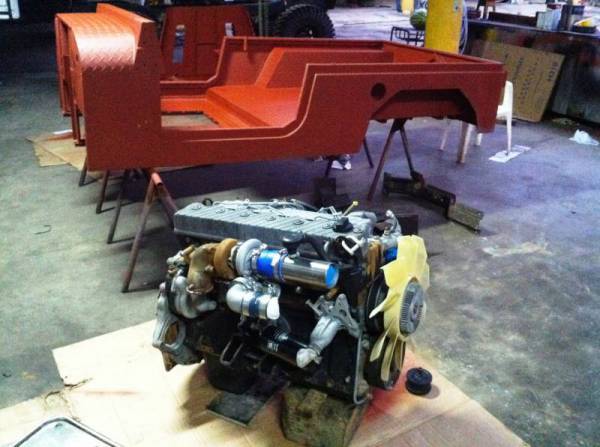

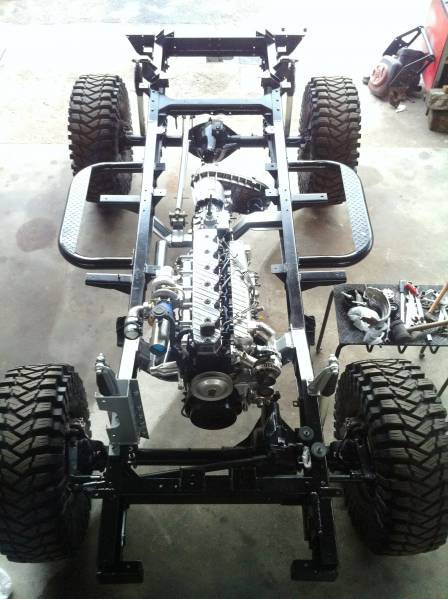

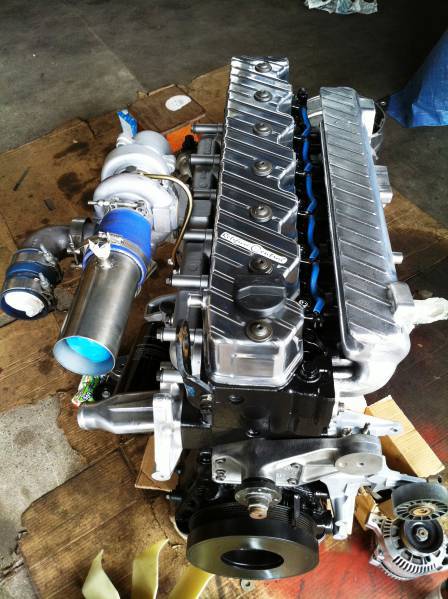

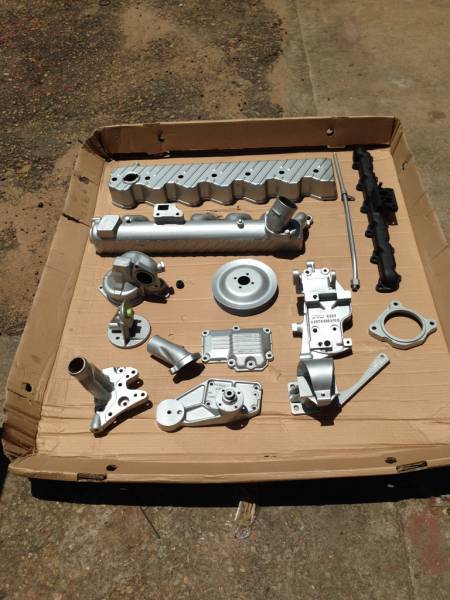

Processo de pintura e montagem de periféricos

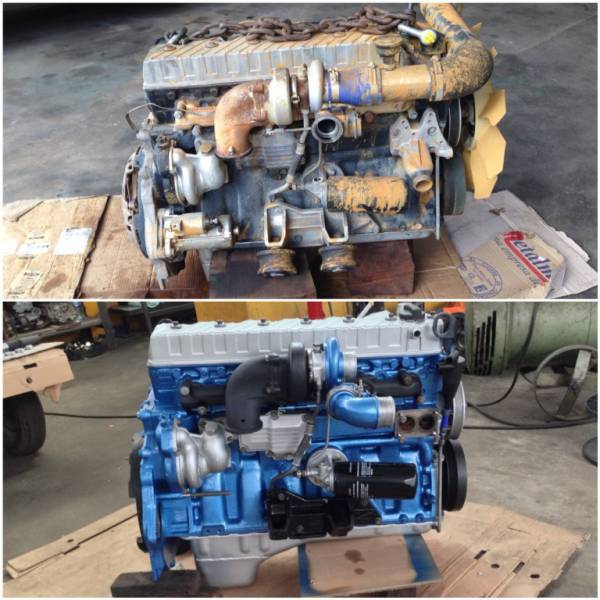

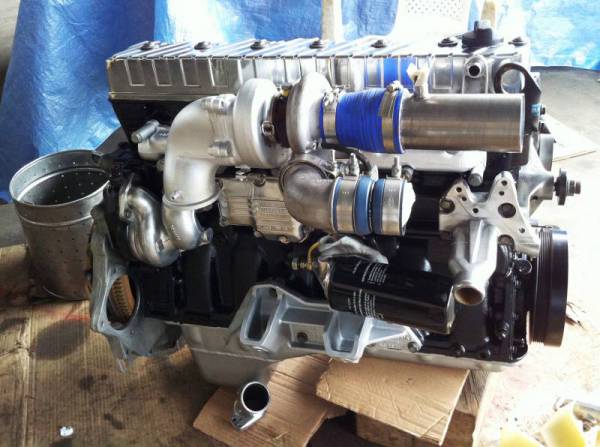

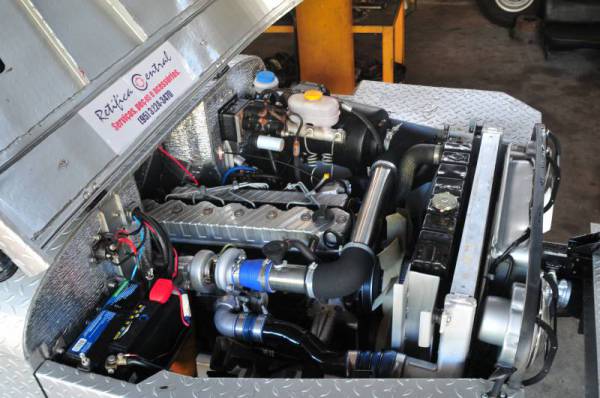

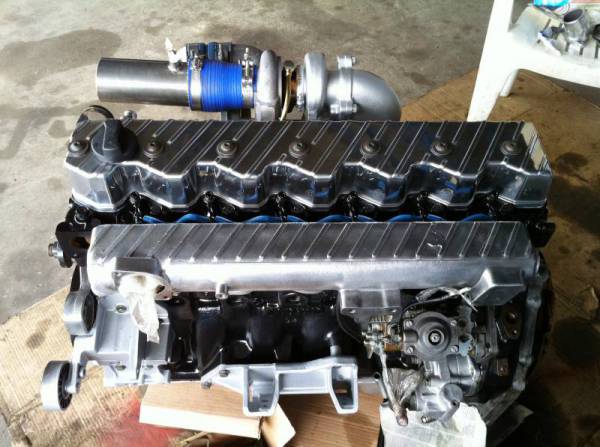

O antes e o depois:


Esse serviço foi feito em outubro de 2013 e estou rodando numa boa até hoje, a turbina manda 1,2 de pressão, o escape é em inox de 3" direto, a lenta está normal, se encontrar alguma retífica disposta a fazer o serviço vai gastar pouca coisa a mais comparado com a reforma no padrão original.

Qualquer dúvida estou à disposição.

[]'s

[bbmoro]

Elmer! Mas que baita serviço hein! Tirei o chapéu! Parabéns!

Você estava rodando com o motor anteriormente a modificação? Tem como estimar o ganho em potência e torque com o aumento da cilindrada?

Abraço!

[amonluna]

Caraca meu irmão, isso q é serviço de mecânica, .
Parabens!!!
No dia q meu sprint der pau vou tirar ele do jipe e mandar pra você ajeitar, trabalho de MESTRE!!!
C não quer vim morar em Aracaju não?
hhehehee

[Elmer_Jeep]

Caraca meu irmão, isso q é serviço de mecânica, .
Parabens!!!
No dia q meu sprint der pau vou tirar ele do jipe e mandar pra você ajeitar, trabalho de MESTRE!!!
C não quer vim morar em Aracaju não?
hhehehee

Obrigado, sou técnico em manutenção automotiva e trabalho na oficina do meu pai desde os 15 anos de idade, nesses mais de 20 anos andando por aqui aprendi muita coisa relacionada a carros e motores.

Em 2008 comprei o motor de uma F250 XLT ano 2000, não sei qual a kilometragem que tinha, mas não fumava nem baixava óleo.

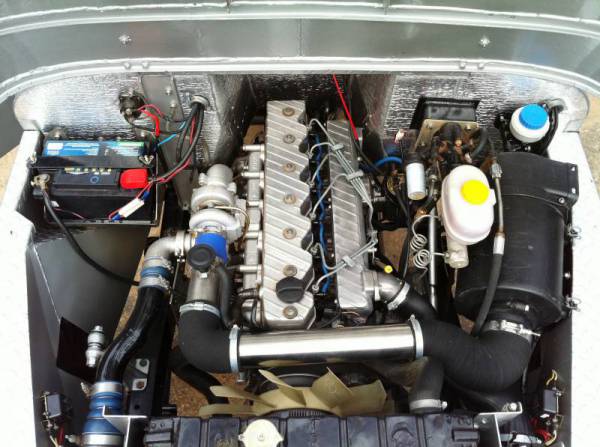

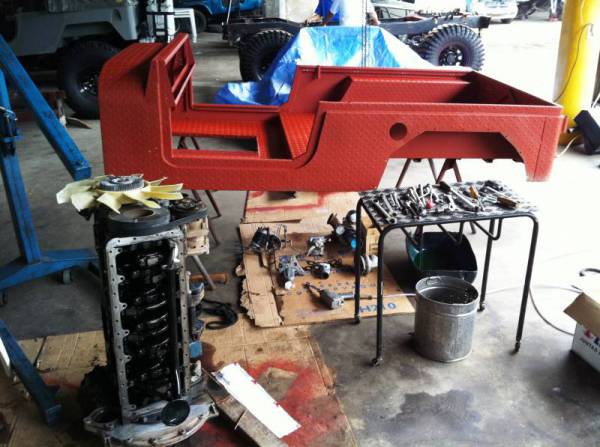

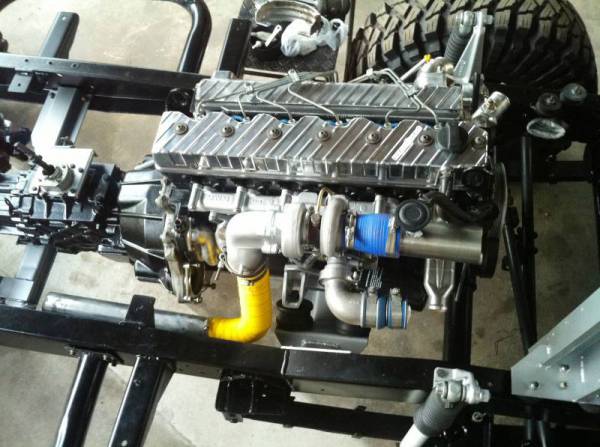

Adaptamos esse motor no meu Jeep e depois fiz somente uma revisão básica sem desmontar cabeçote e parte de força pois apesar da idade estava tudo ok. Rodei de 2010 a 2013 com ele assim:











O problema foi que durante essa revisão eu troquei a bomba d'água e numa viagem de RR pra AM o rotor da maldita se soltou e o motor sofreu um superaquecimento, daí tive que desmontar pra retificar completo, então já aproveitei pra fazer a adaptação dos pistões de 4.08

Elmer! Mas que baita serviço hein! Tirei o chapéu! Parabéns!

Você estava rodando com o motor anteriormente a modificação? Tem como estimar o ganho em potência e torque com o aumento da cilindrada?

Abraço!

Obrigado.
Rodei por 3 anos com ele original.
Notei pouca diferença, mas apesar de continuar com bomba/bicos/turbina originais percebi que melhorou o torque em baixa e parece que sobe giro mais rápido.

[]'s
