Farol auxiliar na traseira

[Spike]

Tweet

Spike,

Valeu pela explicação, ficou muito bom.

Eu também ainda não coloquei milha na traseira do meu Troller para não furar o parachoque. rsrs..

Não entendi como vc fixou o perfil. Parece que ele está preso na lâmina superior do parachoque, mas como vc o fixou? Abriu rosca e colocou parafusos, igual ao suporte da antena?

A outra dúvida é com relação à instalação do relé. Na primeira foto, o fio que sai do terminal "86" passa pelo interruptor e segue para um "+" onde tem escrito "terminal de corrente maximos junto ao farol de origem". No caso de uma ligação conjugada, este fio deve ser ligado no positivo do farol alto ou da luz de ré, por exemplo?


Obrigado.

Abs,
João Ricardo.

Amigo
Amanhã eu posto uma imagem isometrica do suporte do farol.
Em relação a instalação veja esse video. Melhor impossível...rsrsrrss

Abraços

[Spike]

jrmotta, não tenho as medidas, fuimodificando conforme a necessidade.
Segue imagens da idéia (sem escala).

[gustavo 4x4]

Gustavo aproveitanto que respondi em outro tópico.....
Não furei o parachoque mesmo (fiquei com dó..rs) fiz uma adaptação com um perfil de alumínio.
Fiz uma rosca no centro para fixar o farol no perfil e um rasgo no perfil para fixa-lo na cantoneira do parachoque (similar ao suporte da antena de rádio PX/PY).
Em relação a instalação elétrica, eu mesmo que fiz, só não sei o modelo do relê que utilizei, pois peguei um que estava sobrando em casa, fiz o esquema elétrico conforme as imagens abaixo.
Em umas das imagens ele pede um relê de 30AMP, porém não sei se é o ideal (não custa nada perguntar para um eletrecista néh...rs), o importante tbm é colocar um fusível no fio positivo que vai sair da bateria para dar mais segurança.
Anexo 370898Anexo 370899Anexo 370900

na primeira foto, o que quer dizer no ''MASSA'' faz um terra ali?

[Spike]

na primeira foto, o que quer dizer no ''MASSA'' faz um terra ali?

Isso mesmo. Assista o vídeo postado acima que irá mostrar melhor como instalar.
Abraços

[gustavo 4x4]

Isso mesmo. Assista o vídeo postado acima que irá mostrar melhor como instalar.
Abraços

aah sim isso ai, nao tinha visto, legal, boa explicaçao, e o relé pode ser fixado na lata ?

quanto sai mais ou menos, um relé auxiliar 4 pontas, mais um fuzivel 20a, e um botao?

e qual fio devo usar? pode ser de 1,5mm ..??

[Spike]

aah sim isso ai, nao tinha visto, legal, boa explicaçao, e o relé pode ser fixado na lata ?

quanto sai mais ou menos, um relé auxiliar 4 pontas, mais um fuzivel 20a, e um botao?

e qual fio devo usar? pode ser de 1,5mm ..??

Acredito que não tenha problema em fixar na lata, por falta de espaço eu fixei os meus com cinta hellerman no tubo do ar condicionado.rsrs
Agora não sei te responder o resto, pois eu tinha tudo sobrando em casa e instalei

Exemplo de um bom trabalho (não é o meu caso..rs)

[jrmotta]

Amigo
Amanhã eu posto uma imagem isometrica do suporte do farol.
Em relação a instalação veja esse video. Melhor impossível...rsrsrrss

Abraços

Beleza, Spike!

O vídeo explica tudo. Muito bom!

Obrigado.

Abs,
João Ricardo

[jrmotta]

jrmotta, não tenho as medidas, fuimodificando conforme a necessidade.
Segue imagens da idéia (sem escala).

Spike,

Foi como imaginei. Pelas fotos, vc abriu rosca também na parte inferior do perfil de alumínio e colocou um parafuso para fixá-lo no parachoque.

Mais duas perguntinhas. rsrsrs..

- Vc usou apenas UM parafuso no centro do perfil?

- Não afrouxa com a trepidação?

Obrigado!

Abs,
João Ricardo.

[Spike]

Spike,

Foi como imaginei. Pelas fotos, vc abriu rosca também na parte inferior do perfil de alumínio e colocou um parafuso para fixá-lo no parachoque.

Mais duas perguntinhas. rsrsrs..

- Vc usou apenas UM parafuso no centro do perfil?

- Não afrouxa com a trepidação?

Obrigado!

Abs,
João Ricardo.

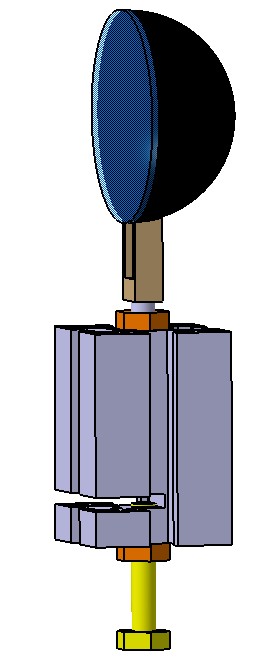

João, esqueci de mencionar a chapa (item em verde), dobrei uma justamente para não afrouxar. Acho que foi uma chapoa com espessura de 1.5mm. Não anotei nada, pois fiz na hora do almoço aqui no trampo..rsrs



Utilizei somente um parafuso (amarelo) para fixar o suporte no parachoque e uma porca auto travante (laranja) tbm
Abraços

[jrmotta]

João, esqueci de mencionar a chapa (item em verde), dobrei uma justamente para não afrouxar. Acho que foi uma chapoa com espessura de 1.5mm. Não anotei nada, pois fiz na hora do almoço aqui no trampo..rsrs



Utilizei somente um parafuso (amarelo) para fixar o suporte no parachoque e uma porca auto travante (laranja) tbm
Abraços

Fez um ótimo trabalho, Spike. Parabéns!
Como eu não tenho maquinário para fazer um igual, se eu for mandar fazer fora vai acabar ficando mais caro do que um soporte de antena da aquário. Aliás, estou pensando em comprar um para fixar o milha no parachoque. Talvez de certo.

Obrigado!

Abs,
João Ricardo.

[Spike]

Fez um ótimo trabalho, Spike. Parabéns!
Como eu não tenho maquinário para fazer um igual, se eu for mandar fazer fora vai acabar ficando mais caro do que um soporte de antena da aquário. Aliás, estou pensando em comprar um para fixar o milha no parachoque. Talvez de certo.

Obrigado!

Abs,
João Ricardo.

Se eu fosse vc iria utilizar um suporte de antena mesmo. É bonito e vc não irá ter trabalho nenhum.
Abraços

[gustavo 4x4]

Se eu fosse vc iria utilizar um suporte de antena mesmo. É bonito e vc não irá ter trabalho nenhum.
Abraços

e o terra, eu parafuso ele na lata tambem?
