    Citação Postado originalmente por jrmotta Ver Post
    Spike,

    Valeu pela explicação, ficou muito bom.

    Eu também ainda não coloquei milha na traseira do meu Troller para não furar o parachoque. rsrs..

    Não entendi como vc fixou o perfil. Parece que ele está preso na lâmina superior do parachoque, mas como vc o fixou? Abriu rosca e colocou parafusos, igual ao suporte da antena?

    A outra dúvida é com relação à instalação do relé. Na primeira foto, o fio que sai do terminal "86" passa pelo interruptor e segue para um "+" onde tem escrito "terminal de corrente maximos junto ao farol de origem". No caso de uma ligação conjugada, este fio deve ser ligado no positivo do farol alto ou da luz de ré, por exemplo?


    Obrigado.

    Abs,
    João Ricardo.
    Amigo
    Amanhã eu posto uma imagem isometrica do suporte do farol.
    Em relação a instalação veja esse video. Melhor impossível...rsrsrrss

    Abraços
    Troller 11 - Abóbrão - Pneus 31"
    ex: Troller 04 - Flecha de prata - pneus 33"" - guincho 9000lbs
    https://www.youtube.com/user/ADNAM01/featured

  • #2
    Usuário Avatar de Spike
    Entrada
    02/04/2012
    Local
    Interior/SP
    Idade
    42
    Posts
    686
    Agradecimentos: 0
    jrmotta, não tenho as medidas, fuimodificando conforme a necessidade.
    Segue imagens da idéia (sem escala).
    Farol auxiliar na traseira-screenhunter_03-sep.-18-11.29.jpgFarol auxiliar na traseira-screenhunter_04-sep.-18-11.29.jpgFarol auxiliar na traseira-screenhunter_02-sep.-18-11.29.jpg
    Troller 11 - Abóbrão - Pneus 31"
    ex: Troller 04 - Flecha de prata - pneus 33"" - guincho 9000lbs
    https://www.youtube.com/user/ADNAM01/featured

  • #3
    Usuário
    Entrada
    09/06/2008
    Local
    Rio de Janeiro/RJ
    Posts
    714
    Agradecimentos: 0
    Citação Postado originalmente por Spike Ver Post
    Amigo
    Amanhã eu posto uma imagem isometrica do suporte do farol.
    Em relação a instalação veja esse video. Melhor impossível...rsrsrrss

    Abraços
    Beleza, Spike!

    O vídeo explica tudo. Muito bom!

    Obrigado.

    Abs,
    João Ricardo

  • #4
    Usuário Avatar de gustavo 4x4
    Entrada
    17/07/2012
    Local
    NH/RS
    Idade
    34
    Posts
    227
    Agradecimentos: 0
    Citação Postado originalmente por Spike Ver Post
    Gustavo aproveitanto que respondi em outro tópico.....
    Não furei o parachoque mesmo (fiquei com dó..rs) fiz uma adaptação com um perfil de alumínio.
    Fiz uma rosca no centro para fixar o farol no perfil e um rasgo no perfil para fixa-lo na cantoneira do parachoque (similar ao suporte da antena de rádio PX/PY).

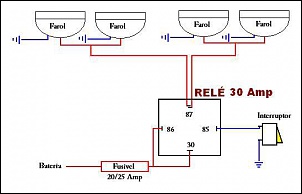

    Em relação a instalação elétrica, eu mesmo que fiz, só não sei o modelo do relê que utilizei, pois peguei um que estava sobrando em casa, fiz o esquema elétrico conforme as imagens abaixo.
    Em umas das imagens ele pede um relê de 30AMP, porém não sei se é o ideal (não custa nada perguntar para um eletrecista néh...rs), o importante tbm é colocar um fusível no fio positivo que vai sair da bateria para dar mais segurança.
    Farol auxiliar na traseira-montagemfaroissuplement.jpgFarol auxiliar na traseira-perfil.jpgFarol auxiliar na traseira-esquemafaroisnm3.jpg
    na primeira foto, o que quer dizer no ''MASSA'' faz um terra ali?
    Samurai 95-SPOA-Xcrowler5.00

  • #5
    Usuário Avatar de Spike
    Entrada
    02/04/2012
    Local
    Interior/SP
    Idade
    42
    Posts
    686
    Agradecimentos: 0
    Citação Postado originalmente por gustavo 4x4 Ver Post
    na primeira foto, o que quer dizer no ''MASSA'' faz um terra ali?
    Isso mesmo. Assista o vídeo postado acima que irá mostrar melhor como instalar.
    Abraços
    Troller 11 - Abóbrão - Pneus 31"
    ex: Troller 04 - Flecha de prata - pneus 33"" - guincho 9000lbs
    https://www.youtube.com/user/ADNAM01/featured

  • #6
    Usuário Avatar de gustavo 4x4
    Entrada
    17/07/2012
    Local
    NH/RS
    Idade
    34
    Posts
    227
    Agradecimentos: 0
    Citação Postado originalmente por Spike Ver Post
    Isso mesmo. Assista o vídeo postado acima que irá mostrar melhor como instalar.
    Abraços
    aah sim isso ai, nao tinha visto, legal, boa explicaçao, e o relé pode ser fixado na lata ?

    quanto sai mais ou menos, um relé auxiliar 4 pontas, mais um fuzivel 20a, e um botao?

    e qual fio devo usar? pode ser de 1,5mm ..??
