realmente eles parecem muito com o do stormCitação:
Postado originalmente por leonardo rocha
Para-choque OFF ROAD Troller
Versão Imprimível
-
05/11/2012, 18:36Murillus
-
11/11/2012, 22:27Rogerio Fernandes Macedo
essas lanternas sao da gauer de caxias do sul , o fabricante colocou no jipe para tirar umas fotos para o catalogo da empresa , ficou bonito
-
12/11/2012, 19:16rcofreitas
Olá Spike!
Se você me permitir uma sugestão.....
Apesar de tudo o que temos no mercado, falta alguma coisa que resolva alguns aspectos.
Eu gosto de viajar para fora do Brasil, e para isto, não pode haver nada se projetando além da linha do parachoques, suportes de manilhas inclusive. (aliás, isto também é lei o Brasil.....)
Falta também o corte para hi-lift. Para que ele fique firme, sem riscar o parachoques e ficar mais estável.
Também, deveria ter uma mesa para guinchos que permita que o guincho fique inteiramente "dentro" do parachoques.
Se houvesse lugar para faróis de neblina, embutidos ou não, também seria bom.
Este seria o "meu parachoques" ideal! ;-)
sucesso no projeto!
abs,
Ricardo -
12/11/2012, 23:02SpikeOlá rcofreitas, por esse motivo resolvi escrever esse post, assim aqueles que tiverem projetos em CAD possam compartilhar aqui no forum, eu olhei vários parachoques dos gringos e vi que eles tem uma diversidade de design bem maior que aqui no Brasil, sem contar que os preços lá são bem mais em conta que aqui, os vendedores aqui cobram uma fortuna do parachoque. Um exemplo de que os anunciantes cobram fora da realidade. Eu mesmo projetei meu bagageiro, encomentei em uma empresa todos os tubos retos e dobrados, paguei para um bom soldador e pronto, custo total de Material~R$ 80,00 + MO~R$150,00. Um bagageiro similar está por ~R$500,00.Citação:
Postado originalmente por rcofreitas
Infelizmente eu estou sem tempo, terminando de pintar meu apê, montagem de móveis e casório......ai já viu, mas minha idéia é similar a sua, tentar projetar um parachoque em que o guincho seja imbutido (com fácil acesso), com anilhas (para reboque ou usar cambão) e que tenha nas laterias faróis auxiliares.
Será um trabalho duro, mas concerteza irá valer a pena inovar e com um preço justo para nós.
Abraços -
02/12/2012, 06:22ORIONE
Spike, Rogério,
Vc´s usaram chapa de qual espessura?
[]´s -
02/12/2012, 15:45RcPMSpike,Citação:
Postado originalmente por Spike
Guincho embutido quer dizer perda de angulo de ataque.
Quando projetei o meu, também tinha essa idéia mas desisti por ter que avançar o parachoque em 200mm caso quisesse o mesmo embutido no nivel do chassi.
O Troller ao contrario do wrangler, tem um tubo unindo as 2 pontas do chassi, portanto não cabe o guincho onde os gringos instalam os deles.
abraços e boa sorte,
Reinaldo -
03/12/2012, 01:24ORIONE
RcPM, me esqueci de vc!
Se puder posta umas fotos de como ficou o seu pra gente, usou chapa d qtos mm?
[]´s -
03/12/2012, 05:36RcPMTem fotos aqui:Citação:
Postado originalmente por ORIONE
http://www.4x4brasil.com.br/forum/tr...guincho-5.html
e aqui:
http://www.4x4brasil.com.br/forum/troller/90762-parachoque-troller-e-suporte-de-guincho-6.html
Usei chapas de 3/16" na parte central e 1/8" nas ponteiras. (o que a Troller vende, usa 1/4" na parte central) -
04/12/2012, 06:41ORIONE
Parabéns RcPM, Paulo_CW, Rogério...
O trabalho de vc´s ñ deixa a desejar a nenhum outro PC.
Projeto em CAD, Corte a Laser, Dobras nas chapas, pintura eletrostática.... Excelente.
O que estou pensando vai ser bem mais simples pois:
Não mecho no CAD,
Corte a Laser? xiii... nem sei onde tem devido onde moro,
Dobradeira Idem,
Pintura eletrostática xiiii...
A idéia é manter a mesa d guincho q ja tenho da new track (retirei as grades dos faróis e ainda devo cortar o tubo superior, chapa...), melhorar aparência, o ângulo de ataque e resistência evitando ter q ficar voltando as pontas em um esbarrão, devido isso estou atraz de uma viga U de 7" d diâmetro igual a do PC orig...

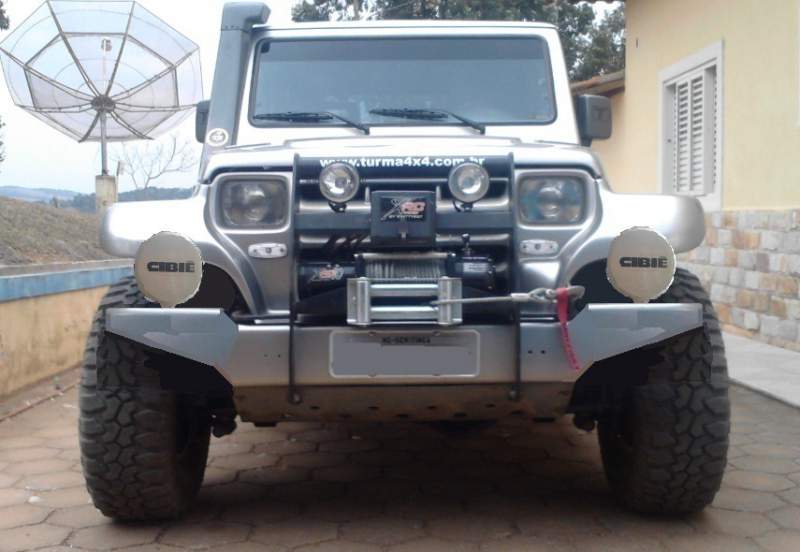

Segue anexo uma montagem que fiz.
Anexo 383842
Abraços -
04/12/2012, 08:17Frederico MendesOrione, bom dia, gostei do para choques, me diz uma coisa, ele ja está pronto, ou ainda é projeto?Citação:
Postado originalmente por ORIONE
A 'montagem', quer dizer uma simulação em programas de edição fotográfica?
Esta parte das pontas dá para adaptar no para choque original? gostei muito da ideia. Caso consiga fabricar a ponta para adaptação (a minha viatura está com para choques cortado), sou um potencial comprador da nova ponta. -
04/12/2012, 09:20ORIONEAINDA é projeto. Falta a viga "U" no msm formato/tamanho do original e o tempo...Citação:
Postado originalmente por Frederico Mendes
É uma montagem feita somente c/ o programa PAINT q ja vem no windows.
Acredito q da p/ "instalar" somente as pontas nos q ja estão c/ o original cortado, fazendo um reforço por tráz p/ dar resistência..., vou estudar e te retorno.
No meu carro a idéia é trocar o PC inteiro devido ao mesmo ainda estar inteiro ñ precisando cortar...
Assim q ficar pronto eu posto o resultado. Mais isso só no meio desse mês (espero) ou meio de Janeiro.
[]´s -
04/12/2012, 12:43Rogerio Fernandes Macedo
Eu usei chapa de 4,75 mm (ficou indestrutivel ), mas poderia ter sido 4,25 que ficaria bom tambem.
Oriaone
Essa imagem que voce fez , ficou legal , mas se estiver usando pneu 35" , cuidado para nao pegar o pneu no parachoque qaundo girar , eu tive que trocar os suportes do milha pra o pneu nao pegar.
Utilizar o original cortado e acrescentar as ponteira é interessante e reduz bastante os gastos.
Spike.
Serviu aqueles desenhos em auto cad que te passei ? conseguiu abrir ? Conseguiu cortar e dobrar.
Se me der um tempinho e tiver interesse posso desenhar em solid Works e te passar , é bem simples.
Mas o que voce vai usar no final é o cad.
Vou fazer no 3D ( solid works ) depois posto umas imagens e quem tiver interesse posso mandar por email.
Quando fiz os meus procurei bastante sem sucesso , daí que veio a idéia.
