    Resolvi tirar o injetores do meu 22RE para verificar se estava equalizados.

    Como eles ficam no meio do coletor de admissão, é necessário desmontar o corpo de borboleta e a parte de cima do coletor de admissão.

    Aproveitaria o momento para dar uma limpada caprichada no corpo da borboleta que aparentava não estar muito sujo.

    Apesar da parte da frente da borboleta estar relativamente limpa, ao desmontar o corpo de borboleta uma surpresa: a parte de trás e coletor estava completamente sujos.

    Corpo de borboleta:


    Coletor:


    Dentro do coletor:


    Uma rápida pesquisa na internet e verifico que a sujeira se deve a ventilação dos gases do carter (PCV) somada com recirculação dos gases do escape (EGR). Ao longo de muitos anos e vários kms, forma-se essa camada preta (black goo).

    Continuei a desmontagem retirando a parte de cima do coletor e liberando o acesso aos injetores.

    Ao colocar os injetores na maquina de teste todos estavam equalizados, porém um deles estava com o leque diferente dos demais. Resolvi colocar todos no banho de ultrassom.

    Após ultrassom, medi novamente a equalização e o todos melhoram a vazão, porém um deles ainda estava com o leque diferente. Voltei somente esse para um novo banho de ultrassom e depois medi novamente a equalização. Dessa vez todos ficaram iguais.

    Como gostaria de trocar os reparos do injetores, pesquisei que os injetores originais do 22RE (23250-35040) são externamente idênticos aos do Corolla antigo (23250-16160), e portanto os reparos são os mesmos. Uma rápida parada na autopeças e adquiri o kit de reparo por R$ 20,00, que como esperado serviram perfeitamente.



    Para limpar a sujeira do coletor, preferi levar em uma retifica e pedi para darem um banho químico. A retifica nem cobrou nada e a peça saiu como nova. Mesmo assim dei uma gorjeta.

    Para o corpo de borboleta gastei uns dois tubos de Car80 e ela também ficou como nova.

    Após montar tudo no carro, o motor ficou com um aspecto visual bem melhor. Fiz um test drive e a aceleração parece ligeiramente melhor (pode ser psicológico, hehehe). Ainda estou verificando se o consumo melhorou ou piorou depois da manutenção.

    OBS.: As fotos não são do meu carro, porém refletem igualmente a situação do meu.
    Rodrigo
    SW4 95 2.4 gasolina (22R-E)

  • #2
    Usuário
    Entrada
    24/09/2015
    Local
    CANOAS/RS
    Idade
    51
    Posts
    18
    Agradecimentos: 0

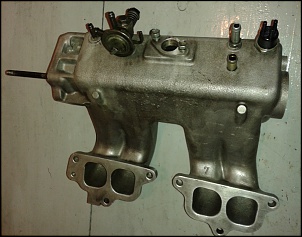

    Fiz tb todo esse processo de limpeza e recoloquei os bicos originais!
    Miniaturas de Anexos Miniaturas de Anexos -20150716_085539.jpg

  • #3
    Usuário Avatar de Zani
    Entrada
    04/10/2010
    Local
    SP/SP
    Idade
    48
    Posts
    439
    Agradecimentos: 0
    Maravilha...parabéns pelo tópico também, já tive uma com motor 22RE, excelente....
    Abraço.
    Zani
    Hilux CD SRV 2008 AT
    Ex Hilux 2002 CD 3.0 ; Ex SW4 1994

  • #4
    Usuário
    Entrada
    15/09/2015
    Local
    Sao Jose dos Campos/SP
    Idade
    48
    Posts
    27
    Agradecimentos: 0
    Acompanhando tbm com interesse... acabei de comprar uma e estou com problemas de superaquecimento...

    Abri um topico para nao poluir esse!

    Parabens pelas informações, já estao sendo úteis, verifique que deve haver o problema de válvulas travas com o teste do papel no escap!!!

  • #5
    Usuário
    Entrada
    24/09/2015
    Local
    CANOAS/RS
    Idade
    51
    Posts
    18
    Agradecimentos: 0

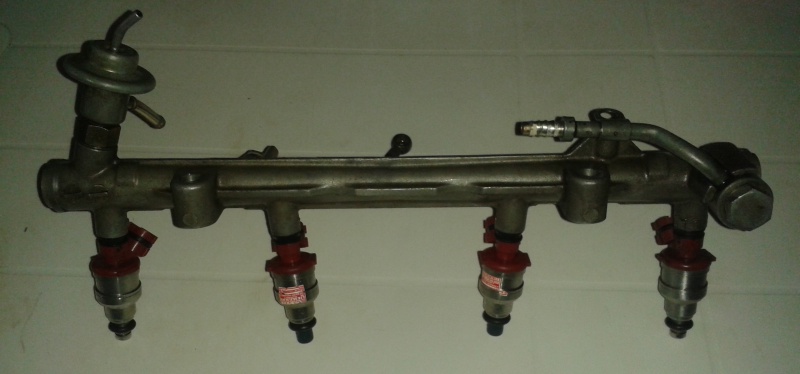

    flauta limpa com bicos originais.

  • #6
    Usuário
    Entrada
    24/09/2015
    Local
    CANOAS/RS
    Idade
    51
    Posts
    18
    Agradecimentos: 0

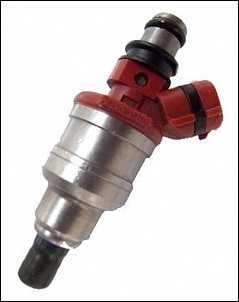

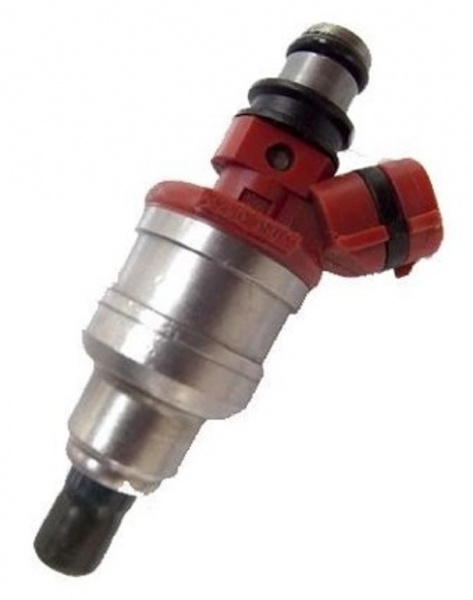

    bico original cod. 23250-35040
    Miniaturas de Anexos Miniaturas de Anexos -cod.-23250-35040.jpg

  • #7
    Usuário
    Entrada
    24/09/2015
    Local
    CANOAS/RS
    Idade
    51
    Posts
    18
    Agradecimentos: 0
    Necessário ajustar com anéis o´ring para evitar ar falso ou vazamentos!
    4X4 Brasil

  • #8
    Usuário Avatar de r0d
    Entrada
    12/10/2005
    Local
    Brasilia/DF
    Posts
    410
    Agradecimentos: 2
    Na falta do filtro de gasolina original, pode-se adaptar facilmente um do VW Gol.

    É preciso adaptar as pontas das mangueiras para engatar no filtro:





    Rodrigo
    SW4 95 2.4 gasolina (22R-E)

  • #9
    Usuário Avatar de r0d
    Entrada
    12/10/2005
    Local
    Brasilia/DF
    Posts
    410
    Agradecimentos: 2
    Na falta do filtro de ar original, pode-se adaptar facilmente um do Hyndai Tucson.

    É preciso desgastar duas quinas da estrutura plástica do filtro:











    Rodrigo
    SW4 95 2.4 gasolina (22R-E)

  • #10
    Usuário Avatar de r0d
    Entrada
    12/10/2005
    Local
    Brasilia/DF
    Posts
    410
    Agradecimentos: 2
    Mais uma dica.

    O filtro de combustível do Ford Fiesta também serve:

    Rodrigo
    SW4 95 2.4 gasolina (22R-E)

  • #11
    Usuário Avatar de r0d
    Entrada
    12/10/2005
    Local
    Brasilia/DF
    Posts
    410
    Agradecimentos: 2

    Verificando erros presentes na injeção

    Caso exista um problema na injeção eletrônica do motor 22RE, a luz CHECK no painel fica acesa.

    Para descobrir qual é o erro, é necessário fazer um jumper entre os pinos E1 e TE1 dentro do conector de diagnostico.





    Depois disso dê na chave sem ligar o motor. A luz de CHECK irá piscar indicando o código.



    Segue um vídeo que ilustra o procedimento:



    Dependendo das piscadas da luz é possível verificar qual é código do erro e pesquisar na tabela abaixo:





    No caso do vídeo acima temos o erro 25 (mistura pobre) e erro 52 (sensor de detonação).
    Rodrigo
    SW4 95 2.4 gasolina (22R-E)

  • #12
    Usuário
    Entrada
    07/12/2009
    Local
    Resende/RJ
    Idade
    65
    Posts
    1,290
    Agradecimento: 1
    Show o tópico Rod, Parabéns.
    Abs.
    Carlos Feitosa.
    LAND CRUISER PRADO 2009
    EX - SW4 3.0 TD 2002
