Acabei de projetar um suporte de estepe (para um segundo estepe) semelhante ao seu desenho. Quando pesquisei (em 'tire carrier' no Google e fui em 'images' no alto à esquerda da tela) acabei encontrando algumas fotos boas, inclusive de um pino explodido mostrando todos os elementos que talvez possa te ajudar. Mando também as renderizações do meu projeto, que tem uma extenção vertical que ajuda a estabilizar o estepe.
Quem vai montar a traquitana é um (bom) serralheiro que constroi esses triciclos motorizados perto de Petrópolis RJ. Como o cara ainda não orçou, gostaria de te perguntar quanto você pagou pelo trabalho, para eu ter uma noção se o cara vai cobrar o valor justo.
Abraço;
Chico -
22/01/2009, 01:29fabioabeHercilio,Citação:
Postado originalmente por hercilio.neto
Bem pensado esse lance de suporte de bike. vou fazer um depois posto fotos. Eu estou pra comprar uma Montain bike pra mim pq tenho uns 5 amigos q voltaram a ativa e estao andando direto.
Att
Fabio -
22/01/2009, 01:33fabioabeEntaum, os precos eu naum cheguei a calcular direito, pq fiz algumas partes que naum foram com o Polaco, como o suporte e "box" da caixa termica, que foram feitos com corte de plasma.Citação:
Postado originalmente por mecamaniaco
Mas troca uma ideia com ele: 3076-0508
Se quiser ver o meu, podemos marcar aih!
Att
Fabio -
22/01/2009, 01:40fabioabeEntaum francisco,Citação:
Postado originalmente por Francisco Bicalho
Sobre as imagens pesquisadas no google, eu devo ter quase todas elas srsrsrs. Eu fiquei pelo menos 1 mes pesquisando modelos e desenhos, assim como dimensoes, peso, etc.
Com relaçao ao seu desenho, é aconselhavel que se faça perto do pino de sustenção para ter menos alavanca. Se vc perceber, todos que tem disponiveis na net, são feitos o mais proximo do pino para naum comprometer a estrutura.
Pense tambem que vc provavelmente terá que fazer um parachoque novo para poder aguentar. O meu ficou bom, mas como sou chato vou fazer um novo inclusive um parachoque novo utilizando um "tubo" retangular de 150x100mm.
Att
Fabio -
22/01/2009, 06:04Francisco BicalhoOi FabioCitação:
Postado originalmente por fabioabe
Desculpe, mas não entendi a parte -"Com relaçao ao seu desenho, é aconselhavel que se faça perto do pino de sustenção para ter menos alavanca." Que se faça o que perto do pino de sustentação? Não ficou claro.
Quanto a sua alusão a fazer um parachoque novo, vou fazer duas peças com chapa de 5 mm que apoiarão o peso todo, e essas peças serão presas ao chassis do carro. Mais simples e mais barato que fazer um parachoque todo novo. A imagem abaixo mostra todas as peças. Na imagem da direita, a chapa preta representa o chassis.
Afinal, quanto essa sua peça te custou, Fábio?
Abraço;
Chico -
23/01/2009, 05:34Arnoldo JuniorColega!Citação:
Postado originalmente por fabioabe
Parabéns pela iniciativa, mais ainda pela disposição em compartilhar conosco. O amigo poderia nos dar a referencia desta trava? -
23/01/2009, 13:31fabioabeChico,Citação:
Postado originalmente por Francisco Bicalho

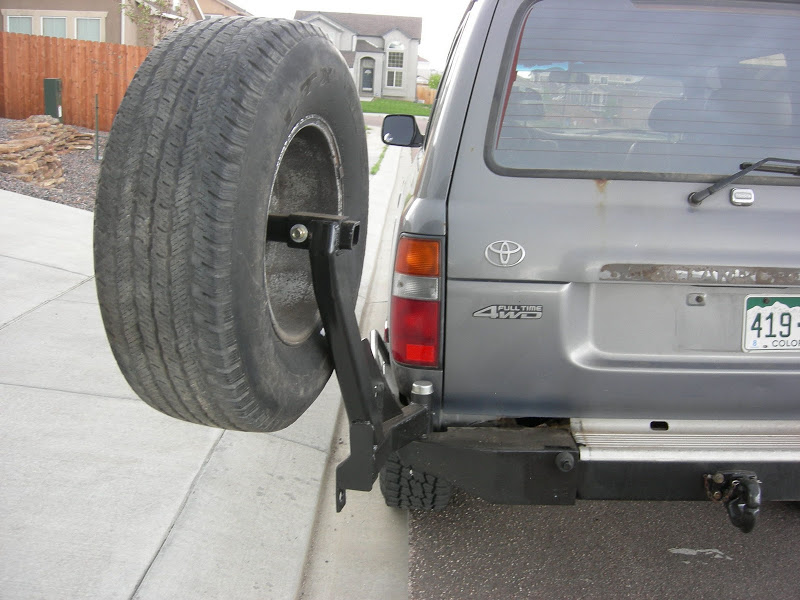

Eu fui infeliz ao falar "alavanca", naum me veio a mente outra palavra. Eu queria dizer que o aconselhavel é colocar o peso o mais proximo do pino, para não forçar demais a estrutura. Veja q no meu, o tubo quadrado diagonal, que esta em 45º, foi soltado tbm no tubo que cobre o pino. Se vc fizer como esta no seu desenho, depois de pronto vc vai entender pq. A chance dele balançar, e formar um "jogo" é maior.
Pelo seu desenho naum sei se o conjunto vai aguentar, procure sempre superdimencionar. O meu foi projetado para aguentar +/- 300kg entre estrutura+pneu+acessorios.
No meu caso, o pino atravessa o parachoque em toda a sua extensão, e é soldado nele. Utilize um pino com diametro superior a 1pol.
Gastei aproximadamente 700 latinhas. Sem o parachoque.
Att
Fabio -

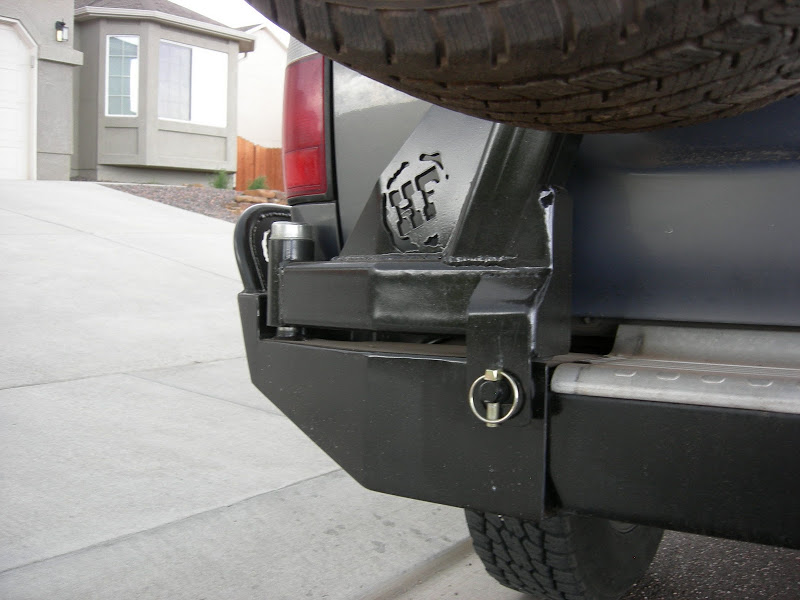

23/01/2009, 13:32fabioabeComo os gringos, utilizei uma trava de des-ta-co. Porem existem outras solucoes. Soh utilizei ela por ser mais robusta e bonita.Citação:
Postado originalmente por Arnoldo Junior
Att
Fabio -
23/01/2009, 23:25bebetobandeiraCitação:
Postado originalmente por fabioabe
Grande Fabioabe, ñ poderia deixar de entrar nessa conversa, pois tb pretendo um suporte desses na minha Band 78, OM 314, 31"; então pergunto, que trava des-ta-co é essa:?:
Grato:!:
Bebetobandeira -
08/03/2015, 02:56T.Azevedo
Muito boa a ideia.
Tenho desejo de instalar um tanque de D20 como vi o Rockinrio e Dudu em alguns tópicos. E pra isso preciso colocar um suporte desse pro step não ir pra caçamba.
Mas no caso seria algo pequeno apenas para o step mesmo.

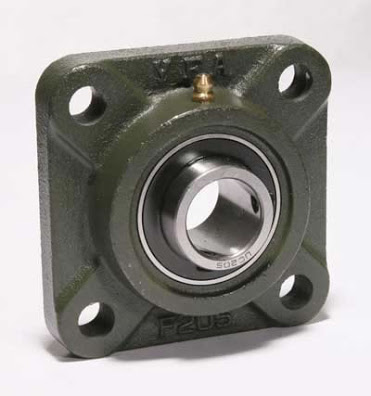

Pensei em um mancal desses que encontramos pra vender pronto. Será que funciona?Anexo 494696
Anexo 494697
Anexo 494697
Anexo 494698
Anexo 494699
