Jumelos Reverse(dianteiro atras da roda)

Oi Elmer.
Ví que vc fez um suporte para a parte fixa da mola bem grande, que me parece ter o fim de manter os dois olhais da mola á mesma altura. Qual o problema que vc vê em fazer o jumelo reverse deixando a parte fixa da mola mais alta que a parte móvel.
Ví que os Javalis são reverse e com o olhal da parte fixa bem mais alto que o olhal da parte móvel.

Citação:

---

Postado originalmente por dalmo cruz torres

Oi Elmer.
Ví que vc fez um suporte para a parte fixa da mola bem grande, que me parece ter o fim de manter os dois olhais da mola á mesma altura. Qual o problema que vc vê em fazer o jumelo reverse deixando a parte fixa da mola mais alta que a parte móvel.
Ví que os Javalis são reverse e com o olhal da parte fixa bem mais alto que o olhal da parte móvel.

---

Dalmo, estive olhando alguns kits gringos e tem adaptação de todo jeito, alguns realmente não levam em consideração o nivelamento do feixe de molas em relação ao solo.

Em adaptações anteriores eu já havia verificado exatamente o que vc falou sobre "manter os olhais da mola na mesma altura", nessa viatura eu medi antes de desmontar e realmente no conjunto original os olhais tem a mesma altura em relação ao solo.

Bom, agora a minha opinião: uma vez conversando com o Mestre Leopoldo(grande colaborador aqui da seção Willys) ele me alertou pra esse detalhe, que se a parte móvel ficasse mais baixa(em relação ao solo) a trajetória do eixo teria um movimento maior no sentido de "para frente e para trás" do que "pra cima e pra baixo".

Outro detalhe é que esse suporte nem é tão alto assim, talvez seja impressão da imagem pois ele tem 10cm do centro até a base que vai montada no chassi.
Medi o jumelo na posição original e no centro do pino inferior(onde vai montado o feixe) tem 14cm distante da base do chassi portanto fica mais exposto do que com o suporte que desenvolvi.

Bom vou voltar pro galpão pois agora que terminei o lado direito e vou trabalhar no esquerdo.
Ta ficando legal, mais tarde mando fotos.

[]'s

Algumas fotos do meu kit e da adaptação:

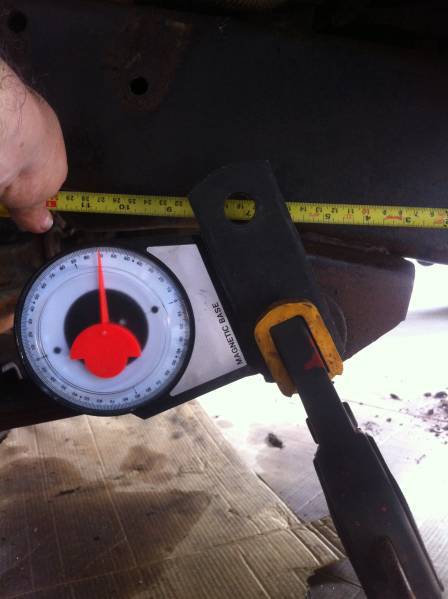

Medindo inclinação do jumelo
http://www.4x4brasil.com.br/forum/ga...edium/0563.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0574.JPG


Removendo suporte original
http://www.4x4brasil.com.br/forum/ga...edium/0581.JPG
http://www.4x4brasil.com.br/forum/at...roda-image.jpg


Projetando novo suporte fixo:
http://www.4x4brasil.com.br/forum/ga...edium/0593.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0602.JPG

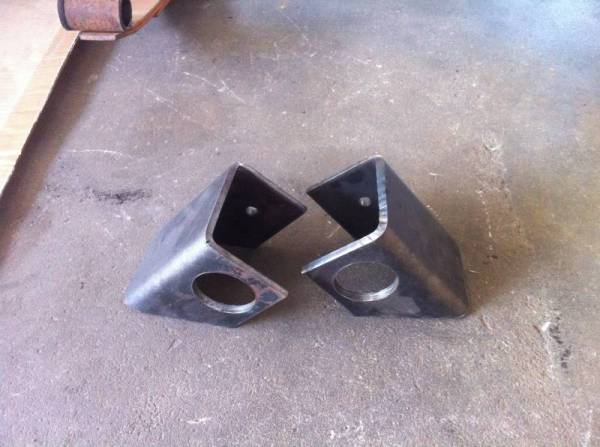

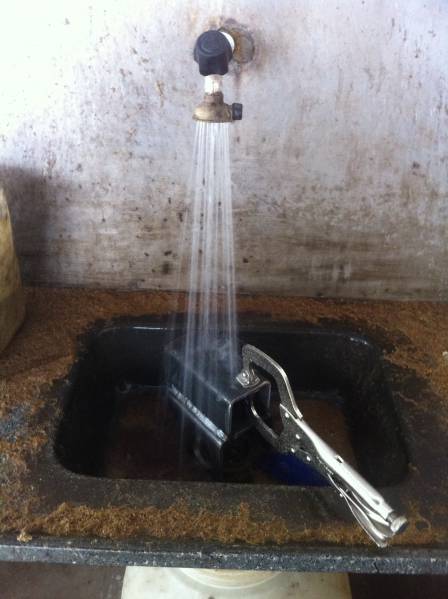

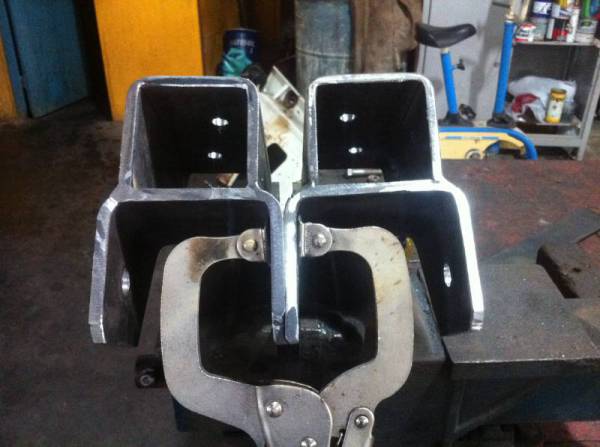

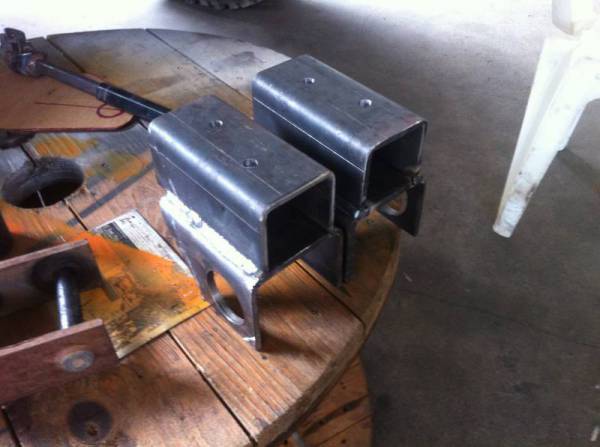

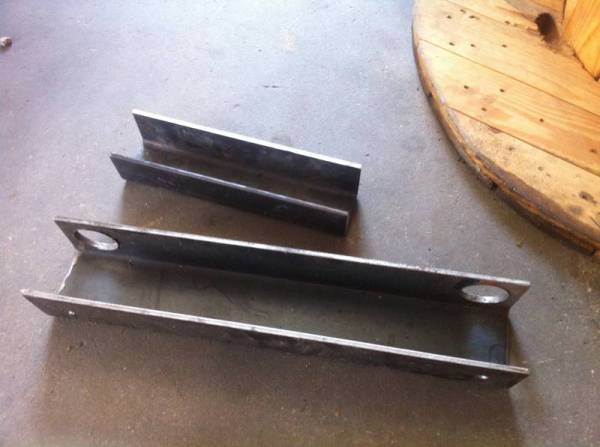

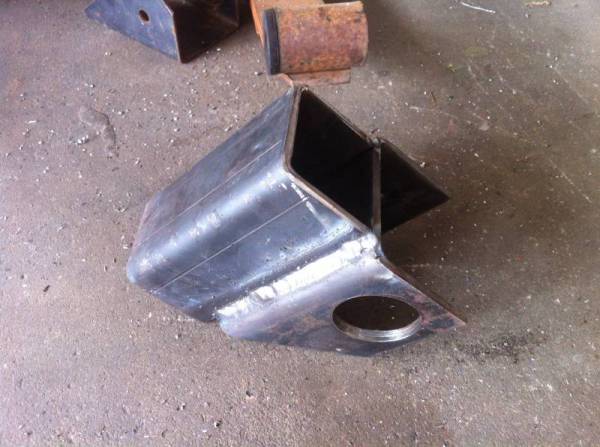

Vigas de 1/4" pra construção dos novos suportes:
http://www.4x4brasil.com.br/forum/ga...edium/0613.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0622.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0631.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0642.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0652.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0661.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0682.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0691.JPG

Os novos suportes foram montados na mesma furação dos originais pra manter o eixo centrado na mesma posição, serão parafusados e soldados ao chassi.

http://www.4x4brasil.com.br/forum/ga...edium/0731.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0721.JPG

Suporte do jumelo

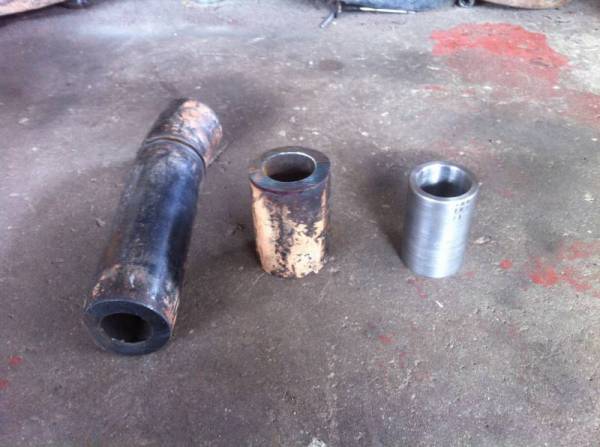

Na cidade toda não encontrei um tubo de parede grossa, a única coisa que serviu foi um pedaço de barra de direção do caminhão Mercedes 1113 que foi cortado e usinado pra medida da bucha dianteira e com diametro externo de 45mm pra não ter que abrir um furo muito grande no chassi.

http://www.4x4brasil.com.br/forum/ga...edium/0741.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0751.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0761.JPG

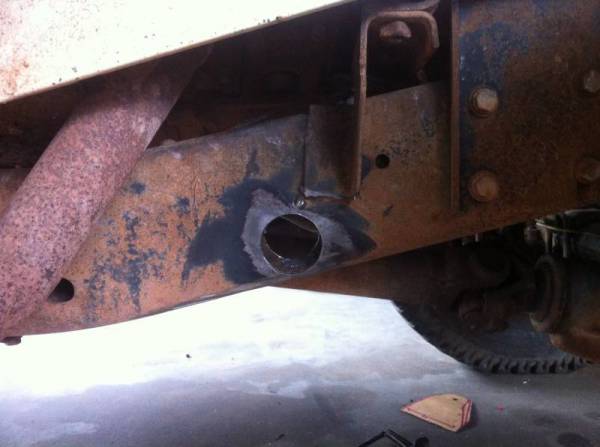

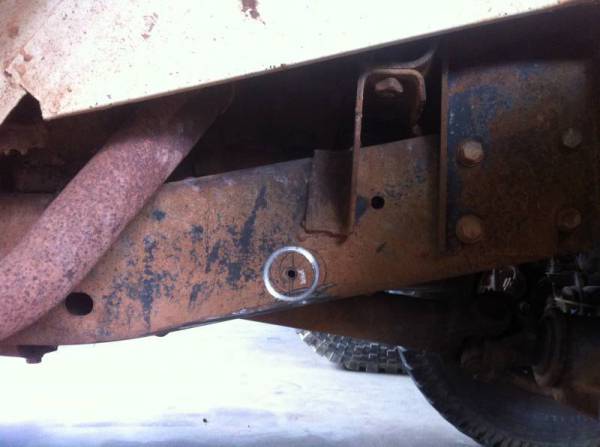

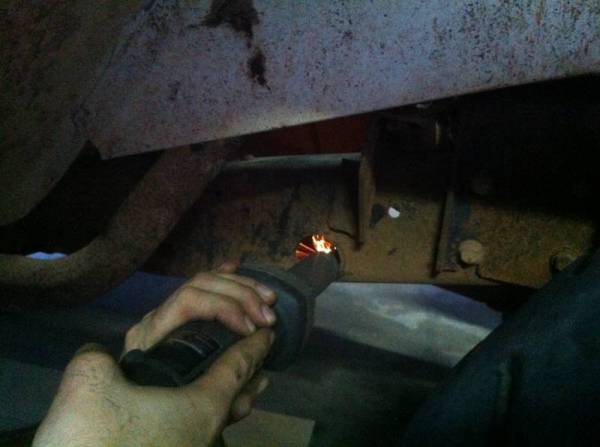

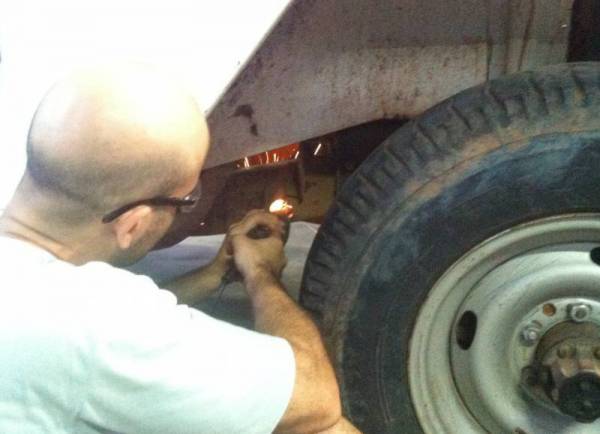

A distancia entre o centro dos suportes ficou em 108cm, tomei por base a distancia original e inclinação dos jumelos em 30° com a suspensão em repouso.

http://www.4x4brasil.com.br/forum/ga...edium/0771.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0781.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0792.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0803.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0812.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0822.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0831.JPG

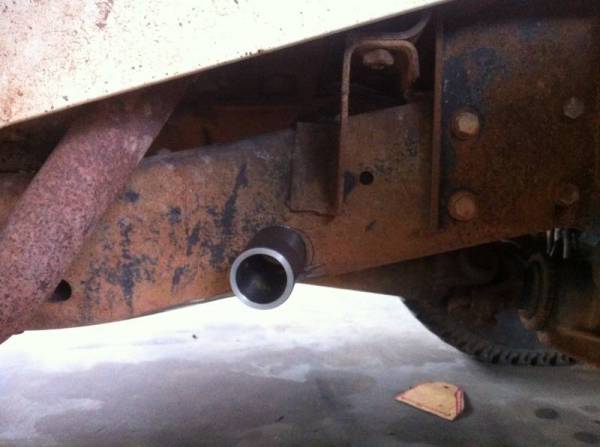

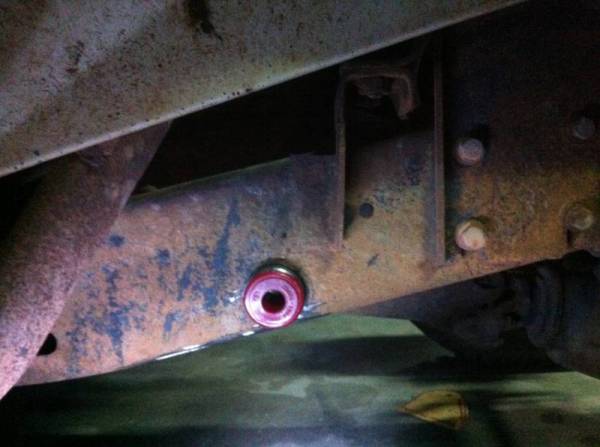

Após conferido o alinhamento da bucha na largura do chassi esta foi soldada.

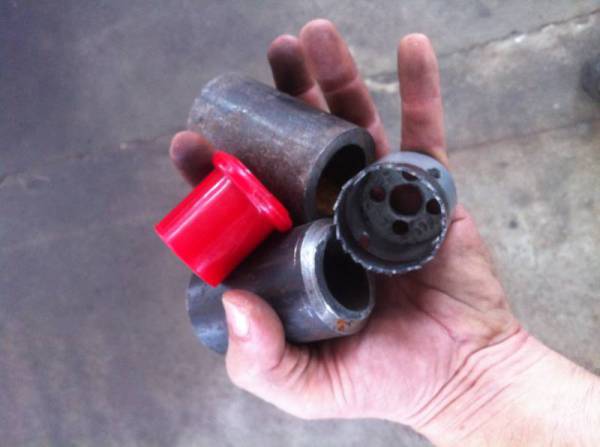

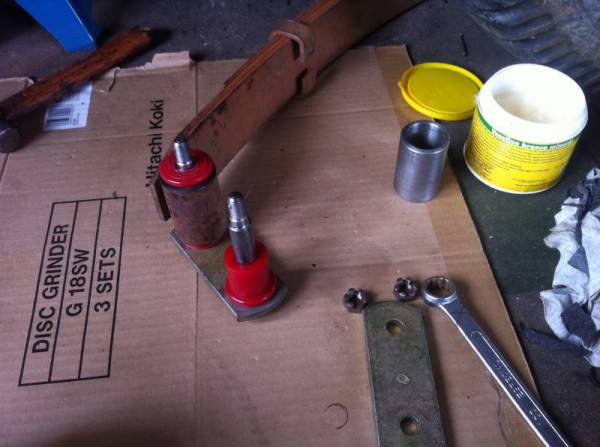

Montagem com novas buchas de pu e jumelos(8cm)

http://www.4x4brasil.com.br/forum/ga...edium/0843.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0851.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0863.JPG

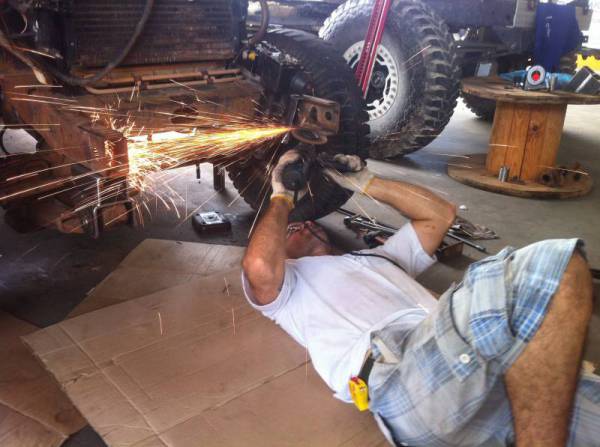

Lado direito pronto agora repetir o processo do lado esquerdo:
http://www.4x4brasil.com.br/forum/ga...edium/0872.JPG

[]'s

Citação:

---

Postado originalmente por Elmer_Jeep

Montagem com novas buchas de pu e jumelos(8cm)

[]'s

---

Serviço de primeiríssima!!! parabens!

Citação:

---

Postado originalmente por Elmer_Jeep

Montagem com novas buchas de pu e jumelos(8cm)

http://www.4x4brasil.com.br/forum/ga...edium/0843.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0851.JPG
http://www.4x4brasil.com.br/forum/ga...edium/0863.JPG


Lado direito pronto agora repetir o processo do lado esquerdo:
http://www.4x4brasil.com.br/forum/ga...edium/0872.JPG

[]'s

---

Elmer,

Pergunta de leigo, não seria interessante reforçar a parte do chassi que foi furada para colocar o jumelo ?

Parabéns pelo serviço !

Abraço

Citação:

---

Postado originalmente por Fband

Elmer,

Pergunta de leigo, não seria interessante reforçar a parte do chassi que foi furada para colocar o jumelo ?

Parabéns pelo serviço !

Abraço

---

No mercado gringo existem kits com e sem reforço no suporte do jumelo:
http://i457.photobucket.com/albums/q...sart/image.jpg
http://image.fourwheeler.com/f/31269...hackle_kit.jpg

Mas esse chassi além de ser um aço alloy tem 1/4" de espessura e são duas vigas U encaixadas, reforçado até demais. Outro detalhe é que o próprio tubo de parede grossa acaba sendo um reforço transversal.

[]'s

Elmer, excelente serviço. Mas os moleiros aqui da região nunca conseguiriam fazer um serviço desse! Vc sabe qual oficina em Minas ou São Paulo que faz essa adaptação?

Show, estava olhando vc fez um suporte para a mola e soldou encima de um cavalete para ficar na altura ideal, teria como fazer uma peça unica nesta altura? no cardã vai mexer? abs...
