Monitoramento Adicional de Temperatura do Motor

[jsuttili]

Tweet

Eu instalei um medidor mecânico, agora tenho os 2 (elétrico e mecânico). Coloquei o marcador no painel no lugar original do relógio (já que o meu não tinha mesmo). Faz 2 anos que já ta lá.. e só alegria... funciona q uma beleza...

[Julio Militão]

To ALL,

O de mercúrio funciona legal, coloquei na minha e bate com o do painel. No meu caso, instalei o de mercúrio para checar a temperatura da água, visto que coloquei uma ventoinha elétrica de duas velocidades e queria ver com precisão a abertura da válvula termostática e o acionamento da ventoinha. Ficou perfeito!

Abraços

[Diogo_Vargas]

Olá pessoal.

Bom vou deixar também a minha adaptação, como trabalhei com automação industrial e na minha última empresa que trabalhei havia dando sopa um controlador de temperatura 12 Vdc acabei bolando uma maneira de ligar ele no carro, naquela época utilizei ele no meu Maverick e tinha a seguinte configuração de monitorar a temperatura da água e o próprio relé do controlador desligava e ligava uma ventoinha elétrica auxiliar.
Hoje este controlador está instalado na minha Band e só para monitorar a temperatura, fiz em um cano de cobre da mesma bitola das mangueiras um suporte para o sensor de temperatura e consigo monitorar a quantos ºC passa a água neste ponto, até pensei em botar no lugar do sensor original mas deixei pois está funcionando.
É um ótimo aparelho e fácil de instalar, tem esse no ML que é só outra marca muito boa por 145 reais, o meu é da marca Carel:

Controlador De Temperatura N321 12 A 24 Vca/cc Novus - R$ 144,55 no MercadoLivre

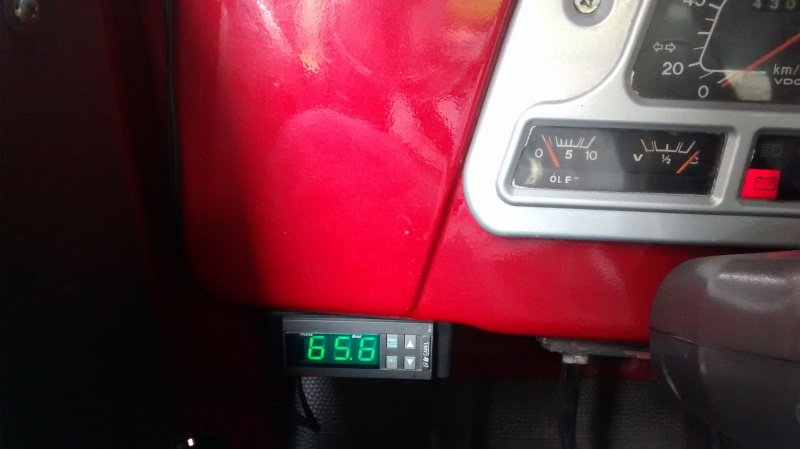

Segue fotos da instalação.





Um abraço a todos.

[LEONELO FORTINI]

Olá pessoal.

Bom vou deixar também a minha adaptação, como trabalhei com automação industrial e na minha última empresa que trabalhei havia dando sopa um controlador de temperatura 12 Vdc acabei bolando uma maneira de ligar ele no carro, naquela época utilizei ele no meu Maverick e tinha a seguinte configuração de monitorar a temperatura da água e o próprio relé do controlador desligava e ligava uma ventoinha elétrica auxiliar.
Hoje este controlador está instalado na minha Band e só para monitorar a temperatura, fiz em um cano de cobre da mesma bitola das mangueiras um suporte para o sensor de temperatura e consigo monitorar a quantos ºC passa a água neste ponto, até pensei em botar no lugar do sensor original mas deixei pois está funcionando.
É um ótimo aparelho e fácil de instalar, tem esse no ML que é só outra marca muito boa por 145 reais, o meu é da marca Carel:

Controlador De Temperatura N321 12 A 24 Vca/cc Novus - R$ 144,55 no MercadoLivre

Segue fotos da instalação.





Um abraço a todos.

Boa tarde Diogo,


Tenho uma Band 14b onde cuido muito bem dela. Analisando esta melhoria que vc fez na sua Band com relação a refrigeração, fiquei muito interessado em fazer na minha viatura.

Fiz ultimamente uma manutenção no sistema de arrefecimento na minha Band, más quando eu faço meus passeios de final de semana em que exige do motor em subidas, observo que a temperatura se eleva na casa do 72 "C quando a subida é vencida a temperatura abaixa. Sei que é normal isso acontecer, porém estou estudando em adaptar um sistema de ventilação por ventoinha, com um controlador deste que vc postou e com sensor.

Vi alguma coisa na net a respeito do assunto, ou seja; tem adaptação de ventoinha entre a hélice e o radiador e utilizam a ventoinha do opala ou do Vectra.


Gostaria que vc por gentileza fizesse comentários passar algumas dicas de toda a adaptação desta ventilação. Será um UP excelente para a viatura, pois temperatura tem que se ter muito cuidado e eu adaptarei na minha Band.

Forte abraço. Leonelo

[Diogo_Vargas]

Boa tarde Diogo,


Tenho uma Band 14b onde cuido muito bem dela. Analisando esta melhoria que vc fez na sua Band com relação a refrigeração, fiquei muito interessado em fazer na minha viatura.

Fiz ultimamente uma manutenção no sistema de arrefecimento na minha Band, más quando eu faço meus passeios de final de semana em que exige do motor em subidas, observo que a temperatura se eleva na casa do 72 "C quando a subida é vencida a temperatura abaixa. Sei que é normal isso acontecer, porém estou estudando em adaptar um sistema de ventilação por ventoinha, com um controlador deste que vc postou e com sensor.

Vi alguma coisa na net a respeito do assunto, ou seja; tem adaptação de ventoinha entre a hélice e o radiador e utilizam a ventoinha do opala ou do Vectra.


Gostaria que vc por gentileza fizesse comentários passar algumas dicas de toda a adaptação desta ventilação. Será um UP excelente para a viatura, pois temperatura tem que se ter muito cuidado e eu adaptarei na minha Band.

Forte abraço. Leonelo

Boa tarde.
Bah desculpe a demora, mas fim de ano peguei a estrada de Band, fiz vários Km e muito barro e até atolei, mas bem vamos a tua pergunta.
No meu Maverick usava o controlador ligado a um relé de farol, que por este ligava uma ventoinha elétrica de gol na frente do radiador, a original continuava no lugar dela, ficou uma de cada lado, a original puxando o vento da rua e a elétrica forçando mais ar contra o radiador.

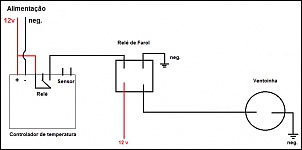

Fiz um pequeno desenho de como fiz a ligação elétrica que segue abaixo. Único detalhe importante é que o controlador tem que ter função para refrigeração (para geladeiras, freezer,frio) assim dá para configurar ele para ligar e desligar a ventoinha na hora que quiser. Vale a pena o investimento e com o tempo vai se achando a temperatura ideal de trabalho pela indicação digital.

Bom qualquer duvida estou a disposição.
Abraço.

[RubemJr.]

Oi Diogo, tudo bem? Esses dias nos encontramos na entrada da Ufrgs, lembra? bandeirante verdinha? Seguinte. Vou fazer uma destas tbm. Acha que este do ML necessita da mesma adaptação que vc fez na sua? Bom. Aproveito pra pedir outra dica. Tem uma mecanico de confiança aí em POA? O daqui de São Gabriel já me decepcionou e como estou sempre indo aí, acho que vou começar a fazer reparos por POA. Abração

Olá pessoal.

Bom vou deixar também a minha adaptação, como trabalhei com automação industrial e na minha última empresa que trabalhei havia dando sopa um controlador de temperatura 12 Vdc acabei bolando uma maneira de ligar ele no carro, naquela época utilizei ele no meu Maverick e tinha a seguinte configuração de monitorar a temperatura da água e o próprio relé do controlador desligava e ligava uma ventoinha elétrica auxiliar.
Hoje este controlador está instalado na minha Band e só para monitorar a temperatura, fiz em um cano de cobre da mesma bitola das mangueiras um suporte para o sensor de temperatura e consigo monitorar a quantos ºC passa a água neste ponto, até pensei em botar no lugar do sensor original mas deixei pois está funcionando.
É um ótimo aparelho e fácil de instalar, tem esse no ML que é só outra marca muito boa por 145 reais, o meu é da marca Carel:

Controlador De Temperatura N321 12 A 24 Vca/cc Novus - R$ 144,55 no MercadoLivre

Segue fotos da instalação.





Um abraço a todos.

[Diogo_Vargas]

Oi Diogo, tudo bem? Esses dias nos encontramos na entrada da Ufrgs, lembra? bandeirante verdinha? Seguinte. Vou fazer uma destas tbm. Acha que este do ML necessita da mesma adaptação que vc fez na sua? Bom. Aproveito pra pedir outra dica. Tem uma mecanico de confiança aí em POA? O daqui de São Gabriel já me decepcionou e como estou sempre indo aí, acho que vou começar a fazer reparos por POA. Abração

E aí tchê.
Bah que legal que me achou, desculpe a demora, mas estive viajando pelas Missões e por Cambará do Sul e fiquei sem ver a internet...
Esse que eu passei da marca NOVUS tem as mesmas funções que o meu, só tens que estudar onde instalar o sensor de temperatura, no meu caso utilizei um cano de cobre na medida da mangueira do radiador e soldei um caninho com a ponta fechada que o sensor encaixa dentro, esse tipo de sensor só precisa ficar encostado em algo que passe o calor da água.
Bom sobre mecânico aqui em Porto Alegre tem a Toyosul (Multipeças) que só trabalham com Toyota e especialistas em Bandeirante, mas o preço deles é bem salgado. Eu como sou mecânico industrial meto a mão em tudo, e no que eu necessito de peças sem pressa compro da Tração Mania do RJ.
Quando estiver pra cá me avisa pra marcarmos algo.
Abraço.

[Kraken_DAGG]

Olá pessoal.

Bom vou deixar também a minha adaptação, como trabalhei com automação industrial e na minha última empresa que trabalhei havia dando sopa um controlador de temperatura 12 Vdc acabei bolando uma maneira de ligar ele no carro, naquela época utilizei ele no meu Maverick e tinha a seguinte configuração de monitorar a temperatura da água e o próprio relé do controlador desligava e ligava uma ventoinha elétrica auxiliar.
Hoje este controlador está instalado na minha Band e só para monitorar a temperatura, fiz em um cano de cobre da mesma bitola das mangueiras um suporte para o sensor de temperatura e consigo monitorar a quantos ºC passa a água neste ponto, até pensei em botar no lugar do sensor original mas deixei pois está funcionando.
É um ótimo aparelho e fácil de instalar, tem esse no ML que é só outra marca muito boa por 145 reais, o meu é da marca Carel:

Controlador De Temperatura N321 12 A 24 Vca/cc Novus - R$ 144,55 no MercadoLivre

Segue fotos da instalação.





Um abraço a todos.

Diogo, Bom dia!

Se me permite o comentário, dependendo da sua proposta, não sei se esta é a melhor posição para instalação do sensor. Ele está entre a termostática e o radiador. A medição correta irá ocorrer apenas se a válvula abrir completamente (em dias quentes). Em dias frios (daí do sul) onde a termostática irá "modular" abrindo apenas o suficiente para manter a temperatura entre 80 e 90 ( temperatura normal de funcionamento conforme manual), acredito que vá indicar uma temperatura baixa, ou pelo menos mais baixa que a do motor.

Se puder fazer o teste, e me retornar, eu agradeço.

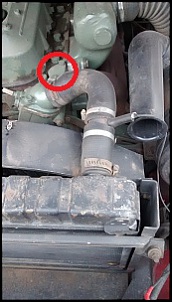

No ponto indicado acredito que vc veja a temperatura do fluido de arrefecimento do motor real.


Este foi o ponto que meu mecânico me sugeriu e, onde pretendo instalar o meu.

Abraço e tenha um excelente dia.

Antonio

[Diogo_Vargas]

Diogo, Bom dia!

Se me permite o comentário, dependendo da sua proposta, não sei se esta é a melhor posição para instalação do sensor. Ele está entre a termostática e o radiador. A medição correta irá ocorrer apenas se a válvula abrir completamente (em dias quentes). Em dias frios (daí do sul) onde a termostática irá "modular" abrindo apenas o suficiente para manter a temperatura entre 80 e 90 ( temperatura normal de funcionamento conforme manual), acredito que vá indicar uma temperatura baixa, ou pelo menos mais baixa que a do motor.

Se puder fazer o teste, e me retornar, eu agradeço.

No ponto indicado acredito que vc veja a temperatura do fluido de arrefecimento do motor real.


Este foi o ponto que meu mecânico me sugeriu e, onde pretendo instalar o meu.

Abraço e tenha um excelente dia.

Antonio

Boa tarde.

Antonio, quando fiz este tubo que fica na mangueira utilizava no meu Maverick sem válvula termostática, que mesmo sem vivia com a temperatura lá em cima...
Bom na Band posso observar bem certinho o aumento da temperatura quando a termostática vai abrindo, e mesmo em dias frios ela abre e a temperatura se estabiliza. Como não estou medindo a água no bloco minha temperatura de trabalho neste ponto medido fica entre 60 e 70 graus, sendo meu limite em dias de muito calor 74 graus que peguei até hoje.

Bom essa sua dica foi bem interessante, vou ver como fixar o sensor nessa tampinha do cabeçote e depois de fazer testes e te aviso mas acho que só depois das férias por que se não vai mudar meu padrão de temperatura... Hehehe...
Um Abraço.

[Sergio c]

Instalei na minha um mecânico da TUROTEST, no mesmo local do motor que é ligado o elétrico, sendo colocado um adaptador que vem com o relógio. Por enquanto está 100%, qualquer mínima variação da temperatura o ponteiro mexe.

[nirlei]

Chegou. Agora, vamos ver onde instalar...




Abrass.

[Sergio c]

O da minha mecânico eu instalei onde ia o sensor do mostrador elétrico, ou seja antes da válvula termostática, o qual mostra a temperatura da água do motor antes de passar pela válvula.
