  • 10/04/2012, 16:23
    Guiga Tostes
    1 Anexo(s)
    Allan,

    eu não recomendaria mexer nos rebites, tanto pela dificuldade em identificar a especificação/tipo do metal como pela originalidade.

    Sinalizo na foto em vermelho as furações originais da travessa traseira do chassi da Band(somando no total 10 pontos/parafusos), onde o meu atual parachoques foi fixado. Em azul sinalizo os demais pontos(+ 8 pontos) de furação original do chassi que podem ser adicionados ou utilizados no seu projeto caso este reforço seja necessário.

    Com relação as medidas para garantir a precisão, acredito que, apesar do trabalho que vai dar...a melhor solução seria desmontar o seu e tirar as medidas na sua Band...pois sabemos que muitas vezes as Bands são diferentes umas das outras. Acho que vale a pena dado todo o trabalho e dedicação empenhados nesse projeto até agora...pois errar as medidas na reta final seria uma dor de cabeça extra desnecessária.

    http://www.4x4brasil.com.br/forum/at...0&d=1334085782



    Abrs
  • 10/04/2012, 16:30
    valeriano
    Citação:

    Postado originalmente por Guiga Tostes Ver Post
    Allan,

    eu não recomendaria mexer nos rebites, tanto pela dificuldade em identificar a especificação/tipo do metal como pela originalidade.

    Abrs

    Guiga, tenho quase certeza absoluta que minha travessa não é mais original e não tem estes furos marcados na foto. Além disso, se não me engano esse reforço não está mais arrebitado na minha Band e sim aparafusado.
    Isso foi tudo alterado quando tive uma colisão traseira na Band. A travessa ficou toda empenada e tive que trocar por uma nova, tirando a originalidade. Por isso ainda acho melhor usar a mesma furação.
  • 10/04/2012, 21:50
    Guiga Tostes
    Citação:

    Postado originalmente por valeriano Ver Post
    Guiga, tenho quase certeza absoluta que minha travessa não é mais original e não tem estes furos marcados na foto. Além disso, se não me engano esse reforço não está mais arrebitado na minha Band e sim aparafusado.
    Isso foi tudo alterado quando tive uma colisão traseira na Band. A travessa ficou toda empenada e tive que trocar por uma nova, tirando a originalidade. Por isso ainda acho melhor usar a mesma furação.

    Humm :pensativo: ...

    Então não vejo melhor forma para resolver o problema e decidir os próximos passos do projeto que não, desmontar o seu atual parachoques para ter livre acesso a travessa e fazer todas as medidas precisamente.

    Pense pelo lado bom, se a travessa foi trocada vc poderá fazer todos os furos que precisar de acordo com o projeto do PC.

    Qualquer coisa é só chamar!

    Abrs
  • 10/04/2012, 22:05
    valeriano
    Citação:

    Postado originalmente por Guiga Tostes Ver Post
    Humm :pensativo: ...

    Então não vejo melhor forma para resolver o problema e decidir os próximos passos do projeto que não, desmontar o seu atual parachoques para ter livre acesso a travessa e fazer todas as medidas precisamente.

    Pense pelo lado bom, se a travessa foi trocada vc poderá fazer todos os furos que precisar de acordo com o projeto do PC.

    Qualquer coisa é só chamar!

    Abrs


    Dei uma olhada lá e a travessa original ainda está lá.
    O negócio é que foi colocada uma outra chapa por cima pra reforçar.
    Não gostei muito disso não, mas como vou ter que retirar o tanque traseiro pra instalar o suporte, vou ver se volto pro original.
    Tirar o para-choque e o suporte que está lá agora é MUITO fácil. O problema é que a lanterna traseira está presa no para-choque e se eu tirá-lo, vou ficar sem lanterna.
    Vou ter que fazer um suporte temporário pra lanterna enquanto estiver andando sem para-choque.
  • 11/04/2012, 21:46
    dudu83
    ola, Valeriano de mais detalhessobre o suporte que esta desenvolvendo qual a finalidade?? to quebrando a cabeca pra fabricar um suportepara um galao de combustivel que utilize alguma furacao original sem atrapalhar o estepe....se tiver mais algumas duvidas sobre as furacoes de um alo minha band esta desmontada.......
  • 11/04/2012, 22:18
    valeriano
    Citação:

    Postado originalmente por dudu83 Ver Post
    ola, Valeriano de mais detalhessobre o suporte que esta desenvolvendo qual a finalidade?? to quebrando a cabeca pra fabricar um suportepara um galao de combustivel que utilize alguma furacao original sem atrapalhar o estepe....se tiver mais algumas duvidas sobre as furacoes de um alo minha band esta desmontada.......


    Mandei pro teu email.
    Depois dá uma olhada lá.
  • 12/04/2012, 08:42
    estyvybeykr
    Citação:

    Postado originalmente por dudu83 Ver Post
    ola, Valeriano de mais detalhessobre o suporte que esta desenvolvendo qual a finalidade?? to quebrando a cabeca pra fabricar um suportepara um galao de combustivel que utilize alguma furacao original sem atrapalhar o estepe....se tiver mais algumas duvidas sobre as furacoes de um alo minha band esta desmontada.......


    Dudu se sua band possui o suporte de estepe original é simples, coloca outro suporte original do lado esquerdo retirando o cubo onde fica aparafusado o estepe e coloca um suporte de galão tipo Maceral (ou se as finanças permitirem, da Power Off) . Pretendo fazer isso no futuro, mas é dificil encontrar um original à venda com bom preço, então uma opção seria o de fabricação da Maceral.

    Mas como acredito que vc tenha mais facilidade de encontrar por ae, fica aqui uma dica.



    Estevão
  • 14/04/2012, 15:39
    AlexandreStudart
    1 Anexo(s)

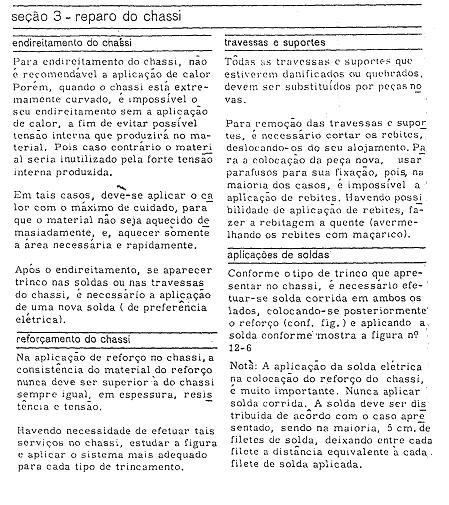

    Valeriano, este texto eu copieu do manual de seviço, ele confirma o que já havia comentado sobre a substituição dos rebites por parafusos. Abs.
    Anexo 341276
  • 14/04/2012, 16:43
    valeriano
    Citação:

    Postado originalmente por AlexandreStudart Ver Post
    Valeriano, este texto eu copieu do manual de seviço, ele confirma o que já havia comentado sobre a substituição dos rebites por parafusos. Abs.
    Anexo 341276


    No texto fala exatamente para usar parafusos.
    "Para a colocação da peça nova, usar parafusos para sua fixação, pois na maioria dos casos é impossível a aplicação de rebites."
  • 14/04/2012, 23:09
    dudu83
    Citação:

    Postado originalmente por estyvybeykr Ver Post
    Dudu se sua band possui o suporte de estepe original é simples, coloca outro suporte original do lado esquerdo retirando o cubo onde fica aparafusado o estepe e coloca um suporte de galão tipo Maceral (ou se as finanças permitirem, da Power Off) . Pretendo fazer isso no futuro, mas é dificil encontrar um original à venda com bom preço, então uma opção seria o de fabricação da Maceral.

    Mas como acredito que vc tenha mais facilidade de encontrar por ae, fica aqui uma dica.





    Estevão

    o problema é a placa.. acho que cheguei a soluçao, estava numa loja de acessorios pra caminhoes e comecei a reparar naqueles reservatorios de "interclima" sao de plastico e cabe 18 litros sao bem finos, pelos meus calculos da pra colocar dois embaixo do assoalho traseiro facilmente, amanha vou medir direito...

    Valeriano o que me preocupa no seu suporte é a alavanca criada por ele, a base vai ter que ser bem reforçada...
  • 15/04/2012, 00:47
    valeriano
    Citação:

    Postado originalmente por dudu83 Ver Post
    o problema é a placa.. acho que cheguei a soluçao, estava numa loja de acessorios pra caminhoes e comecei a reparar naqueles reservatorios de "interclima" sao de plastico e cabe 18 litros sao bem finos, pelos meus calculos da pra colocar dois embaixo do assoalho traseiro facilmente, amanha vou medir direito...

    Valeriano o que me preocupa no seu suporte é a alavanca criada por ele, a base vai ter que ser bem reforçada...

    Mais reforçado do que eu to botando, impossível.
    O suporte base tem o dobro da espessura do chassi da Band.
  • 15/04/2012, 12:11
    Carlo Pecca
    Dudu e Valeriano
    Dá pra ocês colocar foto o desenho do pretendem fazer?
    To morrendo de curiosidade!
