Como botar freio na Rural

[Nelson Maia]

Tweet

Quando estava começando a montagem da viatura (Rural 1973), o dono do ferro velho onde estava garimpando as coisas me disse. "só tem um jeito de botar freio em jipe. è trocando o sistema por um de C-10". Como o dinheiro estava escasso e só tinha pra um freio 'a disco, coloquei na dianteira, é claro, e substitui o traseiro por de C-10. Na verdade troca-se o flange e o restante das coisas, burrinho, sapatas, pastilhas, molas, etc. O tambor continua o mesmo da rural. é praticamente plug/play, só tive de dar um passe no interior do tambor, porque quando arrochava a roda, o tambor ficava travando nas sapatas de freio. O grande barato é que as peças são fáceis de encontrar, e até o freio de mão fica mais fácil de colocar, uma vez que os cabos de freio originais da rural encaixam-se perfeitamente no sistema da C-10. A Minha já está com freio de mão.
Hoje sangrei e regulei os freios (está com cilidro mestre de D-20 e hidrovácuo de opala).
Ficou Show. Freia igual a um Celta.
Apresentou um único porém, as rodas traseiras estão travando bem antes das dianteiras.
Será que vai precisar por a válvula equalizadora? Alguém pode me explicar melhor o que é isso?
Abraços

Nelson

[Digo]

Será que vai precisar por a válvula equalizadora? Alguém pode me explicar melhor o que é isso?

Nelson,

Tive o mesmo problema que vc em meu CJ e foi revolvido colocando a valvula.

[]´s

[RogérioNunes]

Como que o tambor continua o mesmo da rural se o tambor da C10 são 6 furos?

[Nelson Maia]

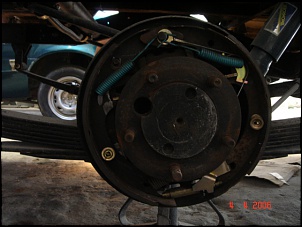

Na verdade o que se coloca da C-10 é o flange, aquela peça que fica por trás do Tambor, e sustenta as sapatas do freio e demais acessórios. O flange serve certinho, até as furações são iguais. Postei este mesmo tópico no fórum dos jipes. Segue abaixo as fotos e uma resposta que esclarece mais sua pergunta. O Freio dianteiro à disco também foi feito por aqui. Disco de F-1000 e pinças de S-10. Se tiver interesse também posso colocar fotos.

[Nelson Maia]

Na foto do tambor de freio, onde se encontra marcado é onde deu o passe no torno.
A vantagem que achei, é que realmente ficou freiando, e o custo foi baixo.
O flange e as sapatas de freio comprei usadas, as molas, catracas, lonas e cilindro de freio novas.
E agora também tenho freio de mâo.
Além de ser outra opção que temos.

E Esta foi a resposta do amigo Leopoldo

“Esse é o sistema DUO SERVO, originariamente usado na F-75(sem a regulagm automática) e que também pode ser achado em eixos traseiros do Landau e das antigas peruas chevrolet Veraneio, ambos com regulagem automática.
Para quem não quer investir alto em kit de disco, ou instalar um servo-freio, é o ideal.
É pisar e voar pelo vidro .... muito bom mesmo este sistema.
Só tem que ser montado certinho que funciona que nem relógio”.

[ADRIO DIAS]

Na verdade o que se coloca da C-10 é o flange, aquela peça que fica por trás do Tambor, e sustenta as sapatas do freio e demais acessórios. O flange serve certinho, até as furações são iguais. Postei este mesmo tópico no fórum dos jipes. Segue abaixo as fotos e uma resposta que esclarece mais sua pergunta. O Freio dianteiro à disco também foi feito por aqui. Disco de F-1000 e pinças de S-10. Se tiver interesse também posso colocar fotos.

Tenho interesse sim!!!Se der posta as fotos ai!!!!!
Ja me falaram que fica muito bom!!!!
Onde tu consegui os suportes para as pinças?
Abraço.

[Nelson Maia]

Adrio, o suporte foi feito aqui mesmo, vendo as fotos qualquer pessoa que trabalhe com chapas de ferro e tenha maçarico pra cortar faz um igual. Vou bater as fotos pra vc e no máximo sábado estarei te enviando. Tenho também fotos da adptação da direção hidráulica (Opala), e do hidrovácuo + cilindro mestre(D-20).

[Nelson Maia]

Digitalizei umas fotos que tinha, não são muito nítidas mas dá pra ter uma idéia.
Na foto 1, vê-se que o suporte nada mais é do que uma única chapa, fixada na pinça de freio e nos três parafusos da ponta do eixo. Talvez tivesse ficado mais seguro se fosse fixada em pelo menos um dos buracos dos parafusos do outro lado, que se encontram circulados, fica como sugestão.
Não tenho bem certeza mas acho que a chapa é de 1/2 polegada, se vc quiser depois arrumo um paquímetro e lhe dou a medida exata.

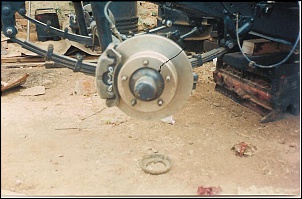

Na foto 2, a seta indica o centro do disco de freio que necessitou ser torneado pra caber no eixo
