Direção hidráulica

[Nelson Maia]

Tweet

Como tinha prometido olhe as foto da adaptação.
Só tem um detalhe, o motor é Opala 4 cilindros, o cofre da Rural com este motor cabe muita coisa dentro.

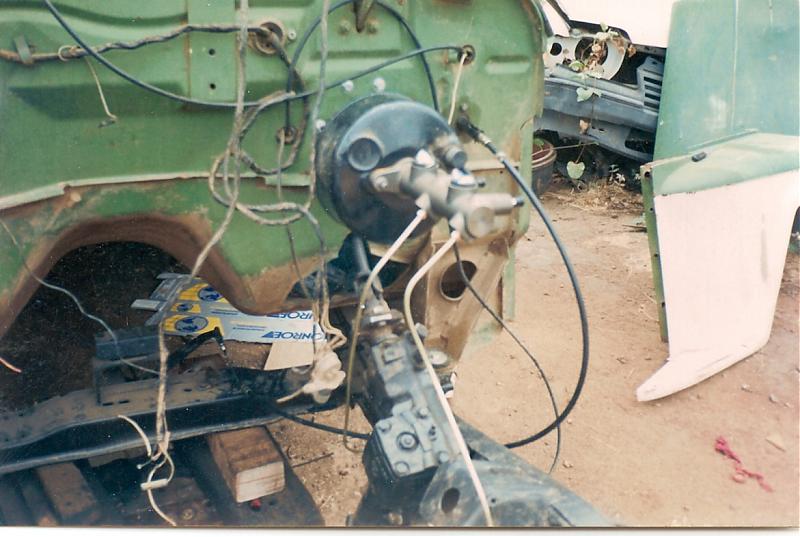

As 2 primeiras fotos mostram a fixação da caixa no chassis. tem que aproximar ao máximo do chassis senão na montagem a caixa irá ficar roçando no escapamento.

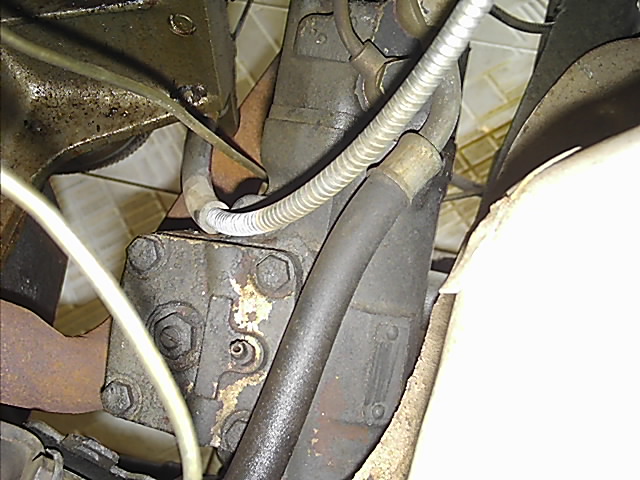

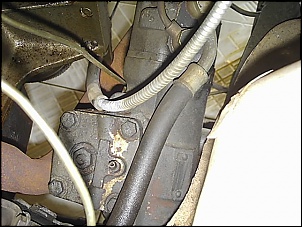

na 3ª foto vê-se a caixa já no cofre do motor, observe como ficou próximo do escapamento.

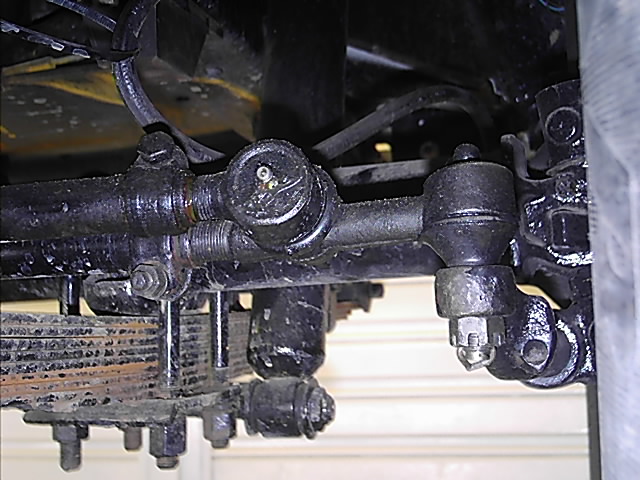

A foto 4 mostra a fixação da barra no braço Pittmam.

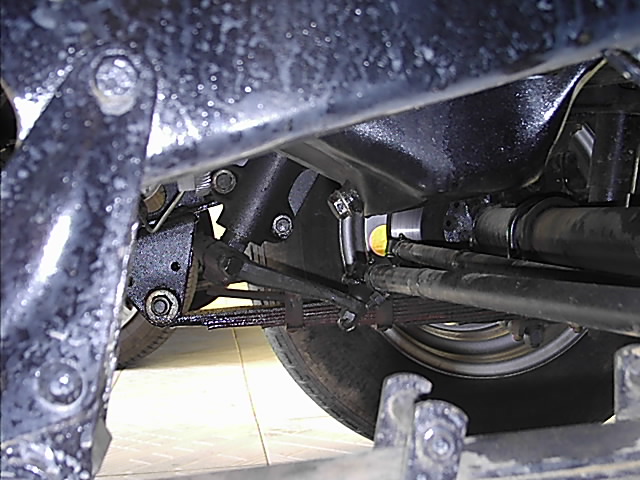

E a 5ª mostra a fixação na roda direita, tendo sido colocado um terminal com olhal do Jipe. Coube certinho.
Para a colocação do terminal do Jipe, na barra principal (que une as duas rodas), foi preciso diminuí-la um pouco.
E na barra que une o Pittman ao terminal com olhal, foi adquirido uma barra normal, e também diminuída para dar certo.
A bomba é do Opala, e como o motor é opala, as bases são originais. Não teve adaptação.
Espero que tenha entendido.
Abraços
Nelson

[cangu]

Olá nelson pela sua experiencia com 4x2 acho que vc pode me dar um esclarecimento!! Se eu soltar os braços da direção e trocalos de lado colocando-os virados para a frente do eixo ae eu soh teria que arrumar um braço que fosse da caixa ate o lado direito certo????????? desculpe o abuso!

[RogérioNunes]

Negativo Roger.
É mais fácil adaptar da maneira original.
Hoje mesmo posto fotos da minha.
abss
Nelson

Nelson,parabéns pela adaptação ficou muito bom, serviço de qualidade!!.Pra quem não tem intenção de traçar a viatura futuramente sem dúvida nenhuma é muito mais fácil dessa forma... mas se quiser traçar,terá que refazer toda adaptação.

[]´s

[Nelson Maia]

CAngu,
Minha experiência é pouca, aliás quase nada. Estou aprendendo agora, depois que comprei e reformei a Rural. Tudo é claro só faço após pesquisar no Fórum.
Não sei te responder, mas antes de fazer consulte aqui com o pessoal.
Um abraço e boa sorte
Nelson
PS. Obrigado Roger, Feliz ano novo

[Denilsom]

Cangu,

Tenho Adaptada Na F-75 O Setor De ômega Mecânico....ficou Tão Leve A Direção Que Não Sinto Falta Menhuma De Dh.

Pikeno

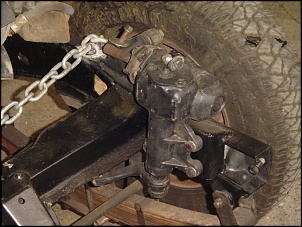

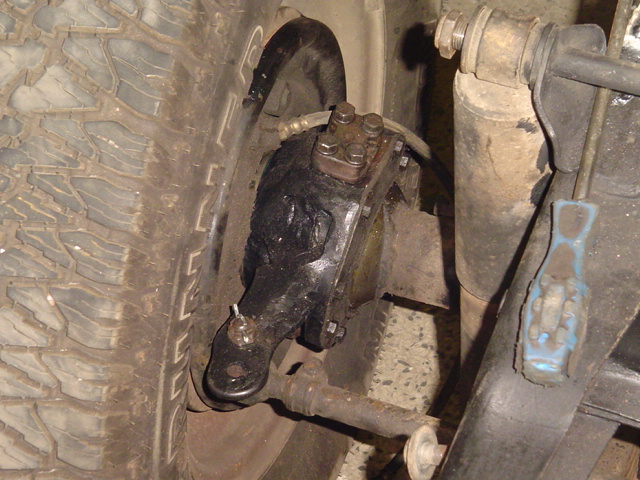

Ps: Estou Anexando Fotos da Adaptação.

Bom dia PIKENO! vc postou umas fotos do setor preso no chassis mas ficou uma duvida sobre a lataria, precisou cortar algo, vc tem fotos poderia me esclarecer. obrigado

[PIKENO]

Bom dia PIKENO! vc postou umas fotos do setor preso no chassis mas ficou uma duvida sobre a lataria, precisou cortar algo, vc tem fotos poderia me esclarecer. obrigado

Denilsom,

Foi recortada a lata no vão entre a grade e o radiador. O legal é que fica escondido e não aparece nada da adaptação. Vou te enviar fotos mas só na segunda-feira, pois a camionete ficou na praia esta semana.

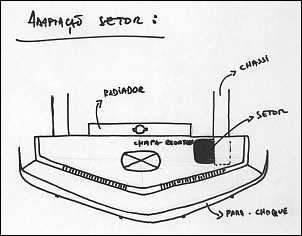

desenhei um esquema, talvez de para teres uma idéia.

[Elmer_Jeep]

Na F75 do meu pai temos a DH do opala, fica do mesmo jeito que está no desenho postado pelo Pikeno, fica escondidinha não atrapalha radiador nem o guincho mecanico.

[]'s

[cangu]

è amigo nelson estopu escolhendo misturar a adaptação que vc fez com a do pikeno!!!! estou mais afim de colocar a caixa de omega lah na frente e as barras fazer algo parecido com o seu mas vou passar essas barras para a frente olhei no manual do mecanico willys e os suportes são aparafusados vou sopltar e ver se é facil colocalos para a frente e trocado o da direita para a esquerda e vice versa usando essa ponteira de jeep com olhal e encurtar o braço que vai de uma roda a outra e ver alguma barra dessas que sirva ate a caicaixa!!!!! eita vida de 4x2 tenho que adaptar as adptações ja existentes pra usar na minha 4x2!!!!!!!1
