Adaptar tranca de brasilia

[santistadoente]

Tweet

Santista,

Fiz, e voltarei a fazer mais algumas coisas la na oficina dele.
Que pena que não deu uma passada la, podia ter visto a Bacatritona.

Um grande abraço

Quando for la novamente me da um alo no celular!
Grande abraço!

[fabiano pagan]

[VIDEO]www.youtube.com veja lá F75 1974 adpitei a fechadura do troller (mesma da fiat fiorino)com batentes e maçanetas ficou show , ja fiz duas destas nas fs

[santistadoente]

[VIDEO]www.youtube.com veja lá F75 1974 adpitei a fechadura do troller (mesma da fiat fiorino)com batentes e maçanetas ficou show , ja fiz duas destas nas fs

E andando, qual foi o resultado?
sem barulhos?
Grande abraço!

[antonio umino]

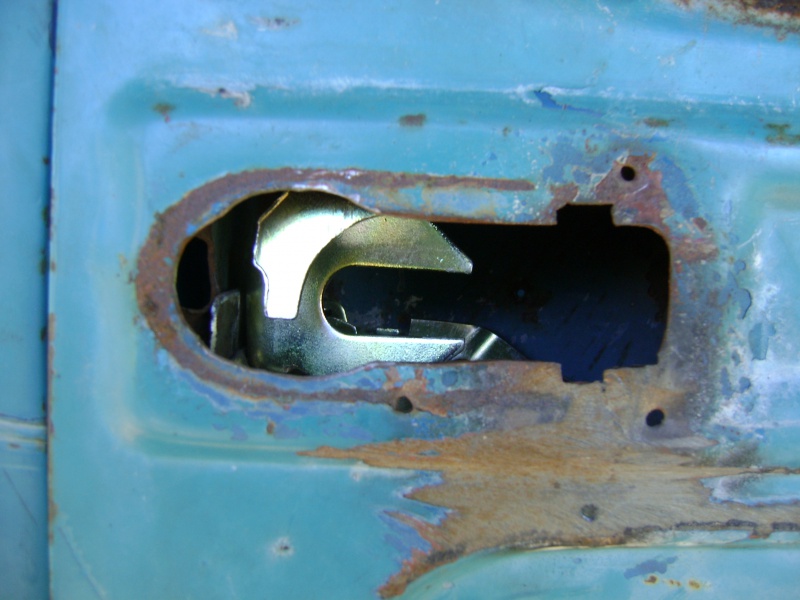

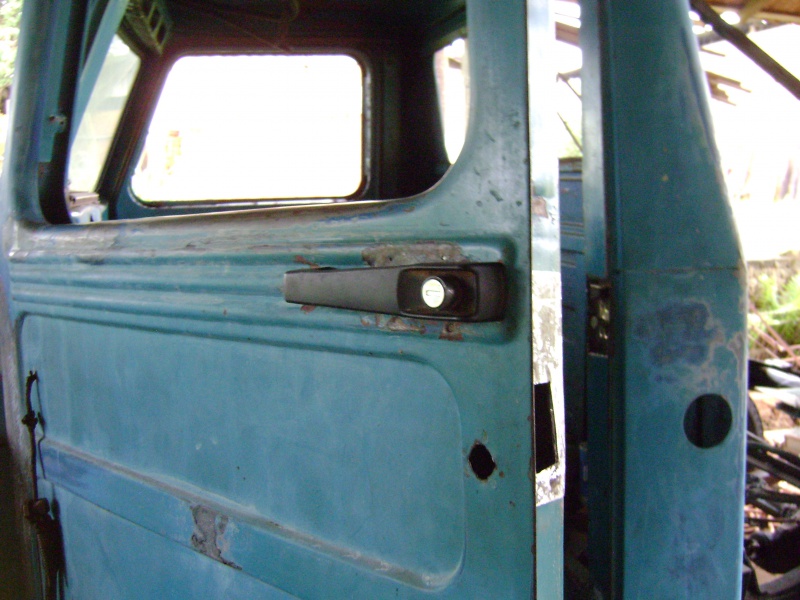

Estou adaptando tranca da Brasilia fusca em minha Pickup willys....
segue fotos..... da adaptação....

até +

antonio umino Tupã sp.

[fabiano pagan]

andando perfeito vou fazer novas fotos e postar pra voces veren como ficou

[santistadoente]

Video depois que tirei da regulagem de portas e fechaduras
Excelente



Abraço a todos

[tomate4x4]

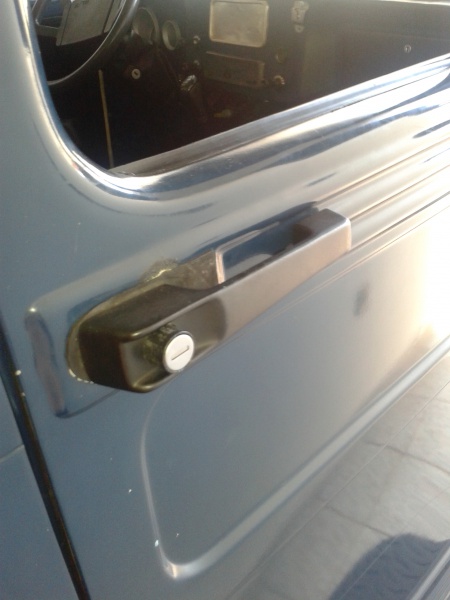

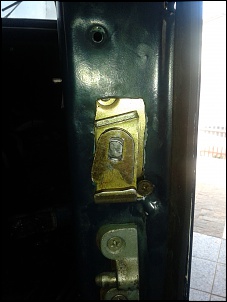

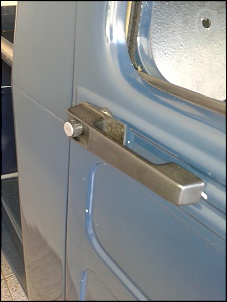

Galera, vou postar algumas fotos e dar algumas dicas sobre a adaptação que fiz na F75 de um amigo nosso aqui, receita que a maioria usa, fechadura da brasilia, maçaneta do mercedez 1113.
Usei uma esmerilhadeira pequena, lima, e uma maquina de solda elétrica, aconselho tem um pouco de conhecimento pra poder fazer, e ficar bem legal, pq o resultado fica otimo, fecha macio, e não bate mais as portas.

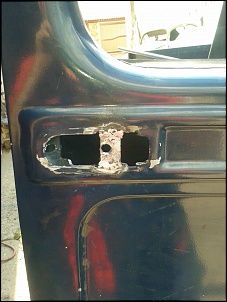

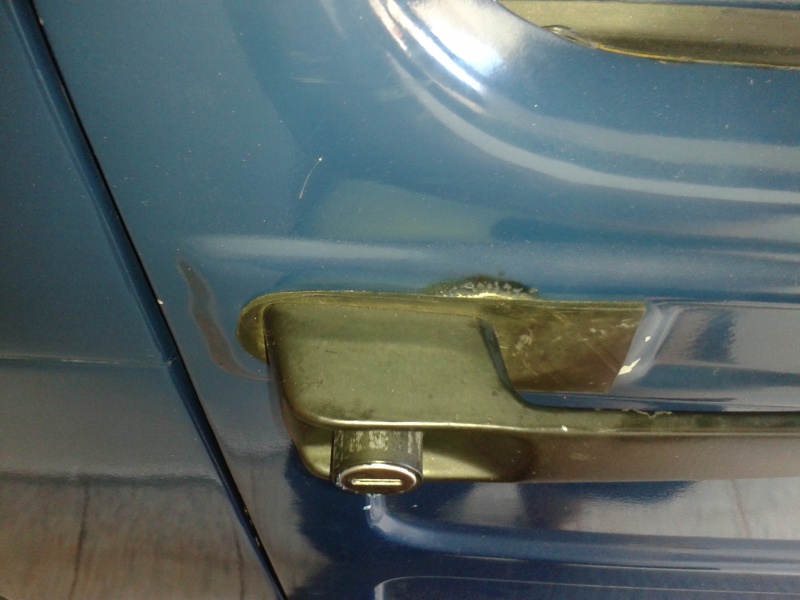

Aqui vcs podem ver ver, que coloquei uma borracha um pouca grossa, pra poder dar um acabamento no buraco que ficou, devido não ter feito a funelaria, não ficou 100%, mais até que deu uma acabamento legal, e encobriu um pouco e queimado da solda que ficou!!!!

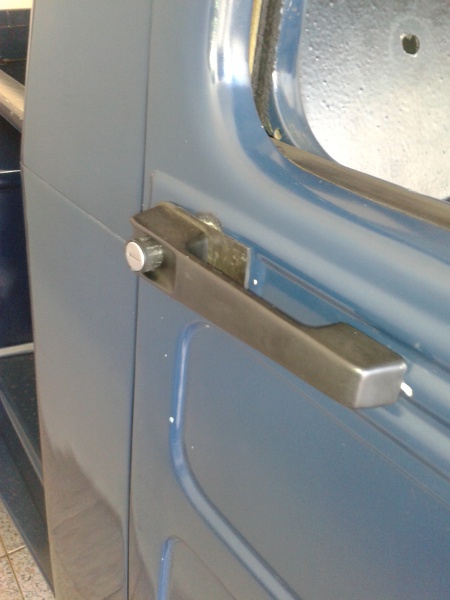

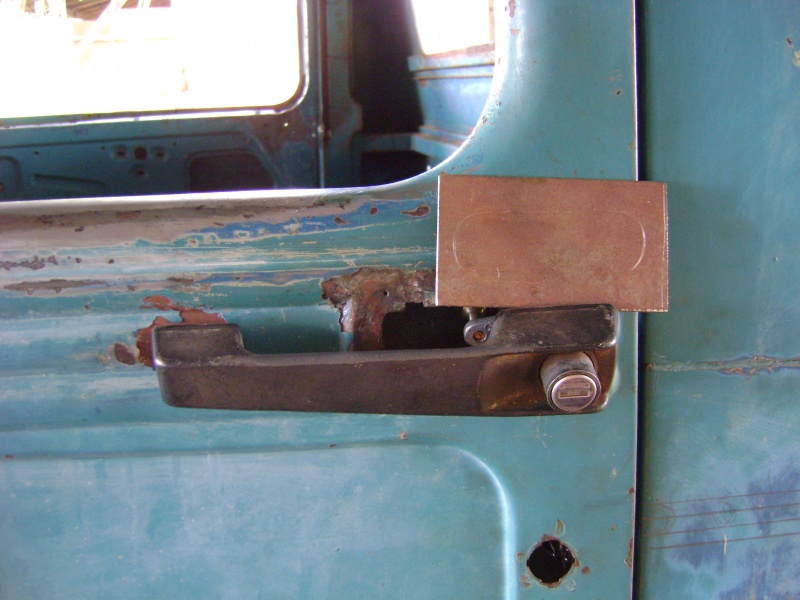

Aqui eu resolvi colocar só uma chapinha pra segurar a maçaneta, pra evitar de fazer a funelaria e queimar muito a porta!!!!



olhem que o corte vai até, o furo da maçaneta original, dá pra usar ele mesmo!!!



Outra observação, é a canaleta interna do vidro, tem que fazer um corte nela, para a aste da maçaneta não pega nela,
se não a porta não abre!!!
Qualquer coisa que possa ajudar, é só perguntar.
abraço.

[Renan Folly]

Mas...... eu quero colocar essa fechadura, só que com as maçanetas originais!? Alguém?

[antonio umino]

TEm muita gente que colocou fechadura Fusca brasilia, com a maçaneta original..
Não tem muita diferença não..
Acontece que ela só vai abrir, não vai trancar...
Se vc pegar a fechadura original e comparar com a da Fusca brasilia, o sistema é quase o mesmo.
é diferente no acionamento da tranca (cilindro da porta) que no fusca o que faz a abertura da porta, tem um movimento de sobe e desce. em que subindo fica aberto e abaixando tranca...
No sistema de maçaneta fusca, brasilia tem o miolo da chave em que dá 1/4 de volta, de um lado tranca e na outra destranca
Na fechadura da Rural , não tem a função de trancar pela maçaneta, mas por um lingueta que girando tranca (não aciona o dispositivo de abrir..)
Até mais.

[Gersom Carneiro]

Por favor, quem puder me ajudar, como fazer a interligação da maçaneta externa MB1113 com a fechadura do Fusca? Não fui capaz de encontrar uma solução para subir e descer o pino na chave da maçaneta.

[antonio umino]

Renan e amigos.

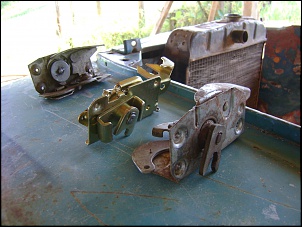

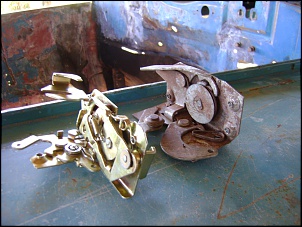

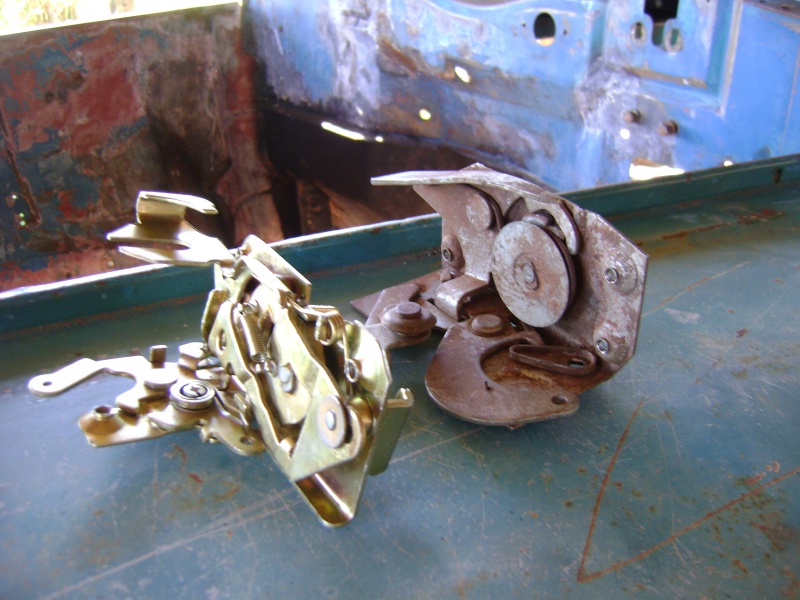

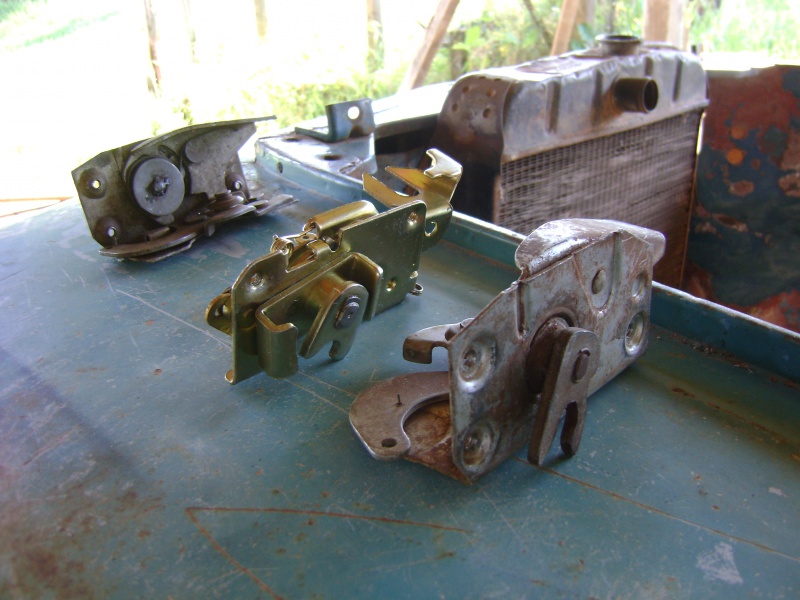

Observando as Duas fechaduras.
é diferente. mas são quase que iguais.
Muda o acionamento de trava do mecanismo de abertura.
Na original o acionamento da trava da porta é feito por um oblongo. por onde o cilindro da porta (quadrado) faz o movimento de girar (1/4 de volta).
Ok.

até mais.
Na do Fusca/brasilia o acionamento da trava da porta é feito pela alavanca de abertura da porta (sobe e desce)

[antonio umino]

Renan e amigos.
Observando as Duas fechaduras.
é diferente. mas são quase que iguais.
Muda o acionamento de trava do mecanismo de abertura.
Na original o acionamento da trava da porta é feito por um oblongo. por onde o cilindro da porta (quadrado) faz o movimento de girar (1/4 de volta).
Ok.

até mais.
Na do Fusca/brasilia o acionamento da trava da porta é feito pela alavanca de abertura da porta (sobe e desce)

Então na maçaneta externa do fusca/brasilia a chave (cilindro da porta) está na maçaneta que girando, 1/4 de volta trava,"o pino desce" e volta para o meio para tirar a chave,
Na destrava, entra a chave e gira, o pino sobe e a chave volta para o meio...
Na Rural o ciindro da porta faz o mesmo movimento, mas não tem como usar o sistema na fechadura do fusca/brasilia.


Renan. se vc vai usar a maçaneta externa original.

Na fechadura onde tem um digamos corte por onde entra o sistema de trava da porta.(sobe e desce para travar) vc pode fechar com duas arruelas finas por onde o mecanismo da maçaneta original vai atuar. e no futuro vc coloca a maçaneta do MB 1113, ou da D 10 ou C 14/10.

Coloca a fechadura da brasilia. (fusca). é só aumentar um pouco o furo da lingueta.
Deixe a fechadura o mais vertical possivel (pelos furos 6mm)...
Ok.
Ok..

até mais.
