Ajuda Turbina L200 GLS 2006

olha e merlhor vc para o carro e levar em um mecanico de confiança,pois e perigoso puxar td olho do motor e vc nem ve geralmente tem q retifika a turbina so nao tenho certeza por isso to falando para vc para ela e ve co um mecanico antes q seja tarde

nao muito froxa meu amigo

Amigos,
adquiri uma Outdoor 2008 a poucos dias, e estava amarrando após os 3.000 giros. Li todos os tópicos a respeito e passei as dicas para o mecânico. Hoje, após isolar a válvula EGR , pedi pra ele checar o acionamento do do wastegate, e percebemos que o mesmo estava parcialmente travado. Após movimentar o eixo de acionamento várias vezes, notamos que há uma folga entre o eixo de acionamento e a carcaça, e um "calo" mais ou menos no meio do curso. Como aqui em minha cidade não tem quem faça a descarbonização, gostaria de alguma indicação dos amigos foristas onde posso efetuar esse serviço, bem como se é possível fazer o enchimento no eixo/carcaça e qual material deveria ser utilizado ??? Após o procedimento que fizemos, o carro é outro, porém foi paleativo. Aguardo as dicas dos colegas.

Grande abraço

Tony
PS: estou no sul de Minas.

Citação:

---

Postado originalmente por GIGANTEGIGAMIT

caro amigo se a sua l200 2.5 vgt turbina geometria variavel ,alguns defeito de perda de potencia barulho na turbina
(como se fosse correia patinando,grilando) luz de injeção açende e perde potencia
solução, fazer linpeza na vgt (turbo) regulagem na turbina e troca da valvula solenoide que fica no coletor admissão de cor marron espero que ajude

---

Bom dia, minha Savana 2010 está gerando esse barulho na turbina ("como se fosse alguma correia patinando") quando acelero em 2ª e 3ª marchas e simultaneamente percebo que o motor não tem potência, como o motor frio não ocorre essa anomalia, mas quando quente o motor não tem potência e fica fazendo esse barulho. No manual de serviço do motor consta que para a revisão e limpeza na turbina é necessária a troca do O'ring da turbina, já liguei na MIT próximo a minha casa (Redenção-PA) e me disseram o de sempre (fazer a inspeção e se necessários condenamos a peça...eles não reparam conjuntos), o carro está com 115.000km rodados e nunca foi feito nada na turbina e de alguns meses para cá comecei a notar esse problema.
Pergunta: Alguém pode me ajudar a encontrar o O'ring e a solenóide? Não consigo achar ninguém que tenha essas peças...

Boa tarde amigos. Vi que neste fórum muitas pessoas estão com duvidas sobre a turbina e sobre o funcionamento da válvula WASTEGATE que controla diretamente a ação da turbina. Vou fazer agora uma pequena explanação sobre o assunto para que vocês possam entender como tudo funciona e que não existe nenhum segredo em se tratando de regular a referida válvula.

Existem vários tipos de TURBINA, tanto para carros a gasolina/álcool quanto para carros a DIESEL. Vou usar por exemplo a turbina da L200 - outdoor - 2010.

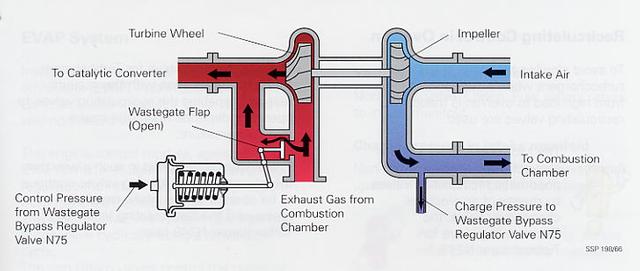

Vamos entender primeiro como funciona uma turbina:
Anexo 539728

O papel de uma turbina é injetar uma quantidade maior de ar dentro dos PISTONS melhorando a performance do motor.
A turbina usa os gases quentes do escapamento (área vermelha - figura 1) para girar um conjunto de hélices que são usadas para empurrar ar FRIO (área azul - figura 1) para dentro da TBI.

Acoplado à parte (QUENTE) da turbina encontra-se a VÁLVULA WASTEGATE. O papel desta válvula e controlar a quantidade de gases do escape que vão acionar a turbina.

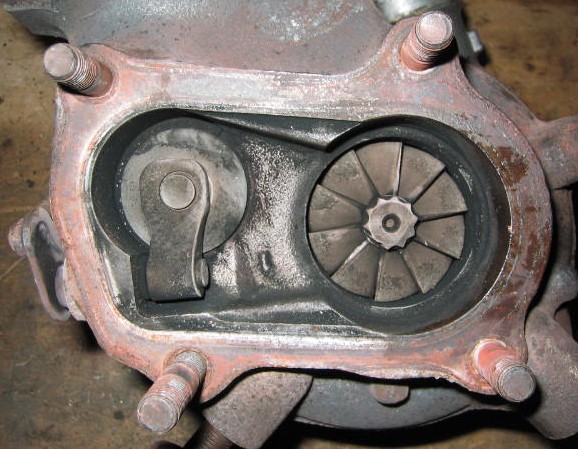

Quando a válvula WASTEGATE está FECHADA todos os gases expelidos pelo motor são usados para girar a TURBINA.

Anexo 539729


Se ela estiver aberta os gases vão diretamente para o escapamento e a turbina não sofre acionamento.

Anexo 539730

A posição inicial da WASTEGATE é totalmente aberta é conforme o vácuo produzido pela TBI vai aumentando ela vai fechando. (lembro que estamos falando da turbina mecânica da L200 - GL - 2010)

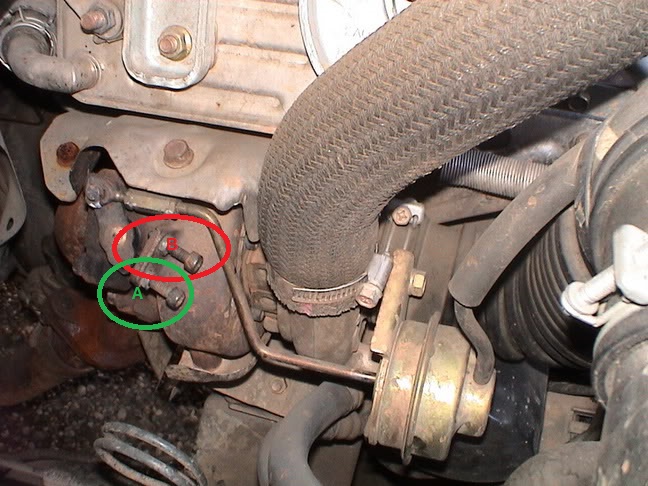

A WASTEGATE tem 2 parafusos que regulam a abertura inicial (verde) e final (vermelha).

Anexo 539724

Devemos entender que em baixa rotação a VÁLVULA WASTEGATE deve estar totalmente aberta evitando assim que a turbina seja acionada sem a necessidade. Ao se ligar o motor DIESEL uma das ultimas peças a serem lubrificadas pelo óleo do motor é a turbina que geralmente está na parte mais alta do motor motivo pelo qual devemos deixar o carro aquecer antes de sair ou antes de acelerar profundamente.

Da mesma forma a VÁLVULA WASTEGATE deve estar TOTALMENTE ou PARCIALMENTE FECHADA quando o veículo está em alta rotação. A posição vai depender da quantidade de pressão que a turbina está conseguindo gerar quando totalmente acionada.

Se totalmente FECHADA a turbina está gerando PRESSÃO ACIMA DOS PARÂMETROS exigidos pelo motor a VÁLVULA deve ser regulada até fornecer a pressão máxima que o motor exige.

Assim, podemos encontrar as seguintes regulágens:

Regulagem 1:
Anexo 539724

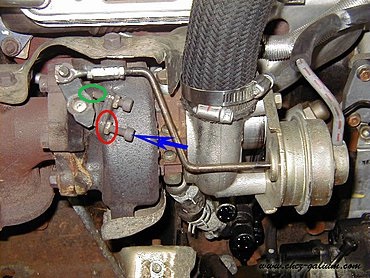

Regulagem 2:

Anexo 539725

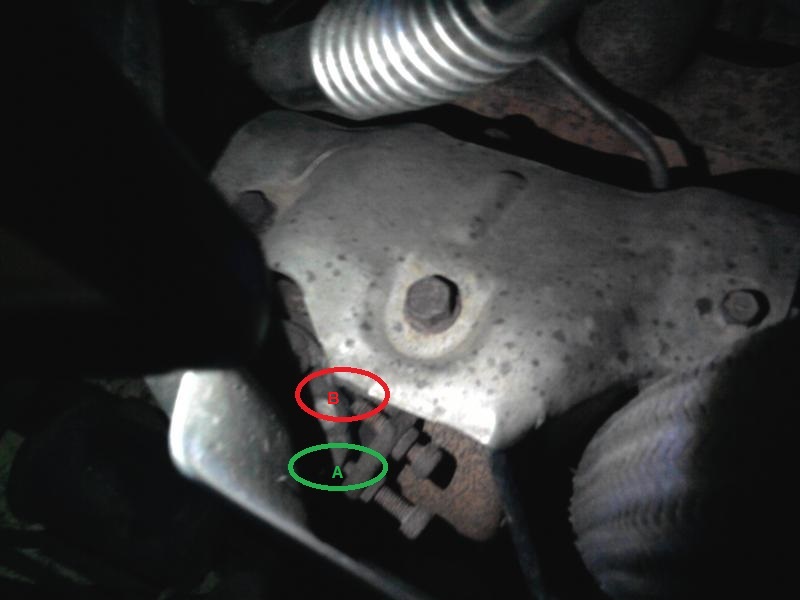

Regulagem 3:

Anexo 539726

Da para regular a WASTEGATE em casa??

Sim.... dá.

Você já sabe que a posição inicial deve ser totalmente aberta..... Assim o parafuso A deve estar totalmente recuado.
Você só deve mexer neste parafuso (A) se perceber que a turbina está entrando depois de 2500 rpm. Se isto estiver acontecendo, vá apertando este parafuso até SENTIR que a TURBINA está entrando entre 1500 e 2500 rpm.

Se a turbina estiver entrando em 1500 rpm você vai ter um carro mais ágil na arrancada pois a VÁLVULA WASTEGATE vai estar um pouco fechada.... mas você precisa saber que a turbina não estará em posição estática antes de estar totalmente lubrificada.

Para regular o parafuso (B) você vai precisar de um manômetro e dos parâmetros máximos de pressão do seu motor. Mas se resolver regular em casa tenha os seguintes sintomas em mente. Regule o parafuso (B - vermelho) para segurar a VÁLVULA WASTEGATE semi aberta.

Anexo 539727

Rode com o carro em uma rodovia e leve o motor até 4500 rpm e veja se o motor está embolando. Anote a rotação.
Você deve desenroscar o parafuso (vermelho) na proporção 1 volta por 1000 rpm. Ou seja .... se o motor estiver embolando a 3000 rpm você deve desenroscar 1 volta e meia.

Volte para a rodovia e leve o carro novamente até 4500 rpm. Se não conseguir faça uma nova regulagem desenroscando o parafuso vermelho 1 volta para cada 1000 rpm faltante para o carro alcançar os 4500 rpm.

Dificil???

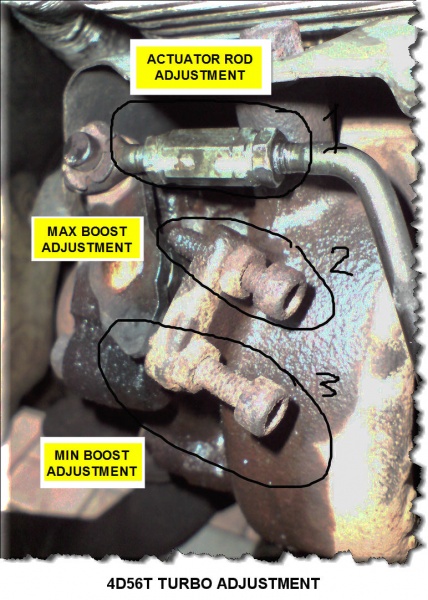

Achei esta foto que ilustra muito bem estes 2 parafusos de regulagens da WASTEGATE.
O parafuso 3 controla o máximo de abertura da VÁLVULA.
O parafuso 2 controla o máximo do fechamento da VÁLVULA.

Anexo 539745

Parabéns pelo empenho, mas voce fez uma confusão tremenda e misturou duas turbinas diferentes na tentativa de explicar o funcionamento da TGV. Começou indicando que vai falar da turbina da L200 outdoor, que é TGV mas postou uma foto de uma turbina convencional. A turbina convencional tem sim a wastegate, porém a função dela é aliviar a saída do caracol quente de acordo com a pressão do coletor. Ela não tem abertura variável... ou está totalmente aberta ou totalmente fechada.

No caso da TGV, existe também uma haste (Não é WASTEGATE), porém ela controla a abertura e fechamento das ALETAS que controlam a saída dos gases de combustão no caracol quente. Quando em baixa rotação, as aletas ficam quase totalmente fechadas, para diminuir a área de saída, consequentemente gerando mais pressão para o giro do rotor. Quando o motor está em alta, elas se abrem para auxiliar a exaustão e não oferecer resistencia a saída dos gases, mantendo o giro da turbina o mais homogeneo possível. Em resumo, os gases de combustão em uma TGV SEMPRE passam pelo rotor no caracol quente, mas com mais ou menos abertura das aletas, que é o grande diferencial dessa turbina, pois mantém uma alta rotação mesmo em baixa.

A regulagem está correta. A turbina repousa com as aletas abertas pois em caso de falha na solenoide o veículo vai perder força mas não vai parar. E os parafusos regulam a abertura maxima e minima das aletas, assim como o parafuso da própria haste também pode ser regulado influenciando na amplitude do movimento da mesma.

Citação:

---

Postado originalmente por SergioMedeiros

Parabéns pelo empenho, mas voce fez uma confusão tremenda e misturou duas turbinas diferentes na tentativa de explicar o funcionamento da TGV. Começou indicando que vai falar da turbina da L200 outdoor, que é TGV mas postou uma foto de uma turbina convencional. A turbina convencional tem sim a wastegate, porém a função dela é aliviar a saída do caracol quente de acordo com a pressão do coletor. Ela não tem abertura variável... ou está totalmente aberta ou totalmente fechada.

No caso da TGV, existe também uma haste (Não é WASTEGATE), porém ela controla a abertura e fechamento das ALETAS que controlam a saída dos gases de combustão no caracol quente. Quando em baixa rotação, as aletas ficam quase totalmente fechadas, para diminuir a área de saída, consequentemente gerando mais pressão para o giro do rotor. Quando o motor está em alta, elas se abrem para auxiliar a exaustão e não oferecer resistencia a saída dos gases, mantendo o giro da turbina o mais homogeneo possível. Em resumo, os gases de combustão em uma TGV SEMPRE passam pelo rotor no caracol quente, mas com mais ou menos abertura das aletas, que é o grande diferencial dessa turbina, pois mantém uma alta rotação mesmo em baixa.

A regulagem está correta. A turbina repousa com as aletas abertas pois em caso de falha na solenoide o veículo vai perder força mas não vai parar. E os parafusos regulam a abertura maxima e minima das aletas, assim como o parafuso da própria haste também pode ser regulado influenciando na amplitude do movimento da mesma.

---

Fala Sergio...
Fiz confusão não....
Eu sei que este tópico inicia com a dúvida de um usuário que usa uma L200 com turbina TGV.

Observe que no decorrer da explanação eu cito.... (lembro que estamos falando da turbina mecânica da L200 - GL - 2010)


Meu Erro talvez tenha sido citar no mesmo texto (outdoor)....

No mais o restante da explicação sobre a turbina convencional está certo?

Obrigado por comentar.

boa tarde.Após a leitura dos posts dos senhores, que demonstram entendimento da turbina da l200, queria o auxilio sobre o meu caso. Tenho uma L200 GL 2011, e percebo que quando a aceleração atingi a marca de 2500 giros começa um barulho estridente, que parece vir da turbina e para após 3000 giros. Se acelero com mais suavidade, o barulho quase não ocorre. Tambem em retomada de velocidade, após aliviar um pouco o pé do aceleredor, aparece este "grilinho" na faixa de rotação entre 2250 e 3000 giros. Poderiam me informar se é normal, ou se merece algum reparo? Obrigado

Tive o mesmo problema, e ainda ocorre o barulho muito baixo, descobri que é falta de pressão...
Mas já tentei resolver nos parafusos de regulagem, estou achando que seja as soledoides

Muito bom o comentário dos especialistas. Minha L200 com TGV, ao acelerar a haste não retorna.

Quando desligada está em direção ao painel, quando ligo ela aciona o vácuo e puxa a haste em direção a wastegate. Porém, quando acelera a haste não volta.

Já tirei a presilha da haste e movimentei a variável.

Alguém pode me auxiliar.

Não achei vídeos porque geralmente o problema é o inverso.
