Snorkel De Pvc Para Cj5?

[rctorrezam]

Tweet

Não queria furar a viatura. Pelo menos por enquanto. Vale lembrar que o projeto foi elaborado pensando nesta possibilidade. É só furar e remontar o quebra-cabeças. Acho que não será necessario nada mais (Apenas uma borracha para proteger o local do furo).

Então decidi passar por cima do paralamas (dentro do motor) e sair com a mangueira entre a lataria e o estribo.

Aí vai....

Vendo pelo motor

Olhando de baixo para cima. Dá para ver o filtro de óleo láem cima.

Detalhe da saída entre o estribo e lataria.

[rctorrezam]

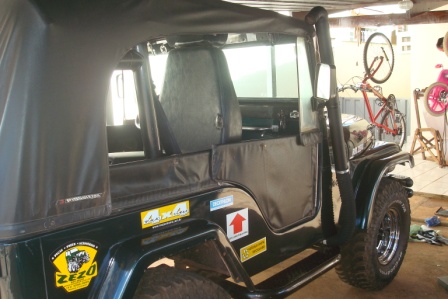

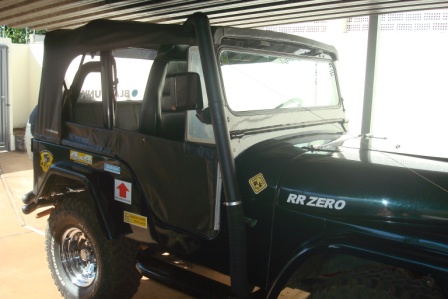

Galera, gostei demais. Vale lembrar que pintei todo o conjunto, que deveria ser preto, mesmo os eletrodutos, com a tinta preto fosco antes da montagem.

Considerando que um snorkel custa quase 300,00 latinhas e que moro no Tocantins e teria que pagar mais o frete e que o custo total do projeto, incluindo as conexoes da parte interna ficaram em cerca de 120,00 latinhas e que o serviço durou uma manhã. Ficou muito show de bola mesmo!!!!!!

Aí vai..

[junior braga]

Galera, gostei demais. Vale lembrar que pintei todo o conjunto, que deveria ser preto, mesmo os eletrodutos, com a tinta preto fosco antes da montagem.

Considerando que um snorkel custa quase 300,00 latinhas e que moro no Tocantins e teria que pagar mais o frete e que o custo total do projeto, incluindo as conexoes da parte interna ficaram em cerca de 120,00 latinhas e que o serviço durou uma manhã. Ficou muito show de bola mesmo!!!!!!

Aí vai..

Caro
rctorrezam, tudo tranquilo?
Então gostei da sua adaptação ficou show, agora so uma perguntinha:
Nesse caso com esse snorkel como vc faz pra basculhar o para-brisa?
E que eu as vezes gosto de andar com ele abaixado, pois ainda não tenho capota.

Abraços

[Tio Eddie]

Muito bacana o Snorkel acabado!!!

Apenas uma pergunta, não é preocupante o snorkel passando no assoalho do carro? não ficou muito exposto?

Caso enrosque ou tenha atrito que cause dano durante uma trilha pode ser um canudinho sugador de água, lama e o que mais tiver ao alcanca sem que vc perceba.....

My 2 cents.....

No mais, gostei do jeitão com eletroduto.....quem sabe na revisão do snorkel da Milona eu não use eletroduto tb.

Abraços

[rctorrezam]

Muito bacana o Snorkel acabado!!!

Apenas uma pergunta, não é preocupante o snorkel passando no assoalho do carro? não ficou muito exposto?

Caso enrosque ou tenha atrito que cause dano durante uma trilha pode ser um canudinho sugador de água, lama e o que mais tiver ao alcanca sem que vc perceba.....

My 2 cents.....

No mais, gostei do jeitão com eletroduto.....quem sabe na revisão do snorkel da Milona eu não use eletroduto tb.

Abraços

Também tive esta preocupação, por isso não descarto a evolução para um furo nalateral, porém ele esta protegido pelo estribo.

Veja esta foto.

[rctorrezam]

Caro
rctorrezam, tudo tranquilo?
Então gostei da sua adaptação ficou show, agora so uma perguntinha:
Nesse caso com esse snorkel como vc faz pra basculhar o para-brisa?
E que eu as vezes gosto de andar com ele abaixado, pois ainda não tenho capota.

Abraços

Terminei a instalação hoje e não fiz este teste. Na verdade nunca ando com o parabrisa baixado, pois é poeira no olho e possibilidade de amassar o capô, então não me preocupei com este detalhe.

Olhando, penso que vai dar problema para baixar. (não vai dar)

[Tio Eddie]

Também tive esta preocupação, por isso não descarto a evolução para um furo nalateral, porém ele esta protegido pelo estribo.

Veja esta foto.

Eu havia observado o detalhe do estribo, mesmo assim, a mangueora flexivel passa por baixo do corta fogo, perto do motor de arranque, certo?

Desejo sucesso nas trilhas e que não dê nehum enrosco

Abração!!!

Eddie

[bruno_nomelini]

Bruno, é claro que deve ser tigre. O sifão não havia pensado, mas é boa idéia, funciona??????

Manda fotos pra galera ! ! !

Principalmente a parte da saída pela lataria.

Não povão, ou meu não foi snorkel, foi só um tubo ligando o filtro no carbura, escrevi pra falar que ele aguenta e é uma ideia barata, inclusive aguenta o calor do motor sem deformações (claro que sem encostar o tubo no coletor de escape)

e qto ao sifão somente se com o captador virado para a frente fizer com que comece a entrar agua pela tubagem e molhe o filtro (pelo menos um dreno é bom)

mas quem sabe depos destes projetos eu não faça um!!!


abs

[Thiago Rodeghel]

No meu instalei esta tomada de ar...

http://www.ciashop.com.br/garra4x4/p...&pf%5Fid=SK007

[s]

[rctorrezam]

Eu havia observado o detalhe do estribo, mesmo assim, a mangueora flexivel passa por baixo do corta fogo, perto do motor de arranque, certo?

Desejo sucesso nas trilhas e que não dê nehum enrosco

Abração!!!

Eddie

É isso aí.

Não entendi se sua preocupação seria a proximidade com o motor de arranque, se for, não é problema, pois passa a mais de 30 cm dele.

A tubulação ao filtro até o stribo é protegida pelo paralama.

Só o uso vai esclarecer se pode haver problemas ou não.

Valeu pelas observações, isto faz com que o projeto seja corrigido antes de se ter o problema consumado.

[rctorrezam]

No meu instalei esta tomada de ar...

http://www.ciashop.com.br/garra4x4/p...&pf%5Fid=SK007

[s]

Essa tomada é show de bola, inclusive, se não me engano, tem o dreno de água. Pena o $$$.

[Thiago Rodeghel]

Essa tomada é show de bola, inclusive, se não me engano, tem o dreno de água. Pena o $$$.

Verdade$$$

Mas como achei o que precisava na sucata, até compensou...8-)
