Snorkel De Pvc Para Cj5?

[rctorrezam]

Tweet

pode ser usado sim, e nao se esquecer de um cifão ou caixa para drenar agua antes de chegar no filtro de ar

dentro do motor do meu eu coloquei aqueles tubos plasticos marrons (da Tigre hein!!)no filtro de ar até o carburador (só que pintei de preto) estes tem uma espessura de mais ou menos 3 mm.

Bruno, é claro que deve ser tigre. O sifão não havia pensado, mas é boa idéia, funciona??????

Manda fotos pra galera ! ! !

Principalmente a parte da saída pela lataria.

[dougMG]

Esse preto é chamado de Eletroduto... Eu fiz no meu jeep com ele... 5conto 1,70m de tubo e com 3" diametro, na sucata...8) A tomada de ar comprei no Garra 4x4... tipo ARB

[s]

Fala Thiago!!
mas ficou bom?? kd as fotos??
abraços

[dougMG]

Postado originalmente por bruno_nomelini
pode ser usado sim, e nao se esquecer de um cifão ou caixa para drenar agua antes de chegar no filtro de ar

dentro do motor do meu eu coloquei aqueles tubos plasticos marrons (da Tigre hein!!)no filtro de ar até o carburador (só que pintei de preto) estes tem uma espessura de mais ou menos 3 mm.

Bruno, é claro que deve ser tigre. O sifão não havia pensado, mas é boa idéia, funciona??????

Manda fotos pra galera ! ! !

Principalmente a parte da saída pela lataria.

Também quero ver!!

[Tio Eddie]

Opa Eddie,
pois eh.. mas um companheiro me falou que eles são bem mais caro que o branco... vê se pode..
mas de qualquer forma obrigado.. e quando fizer para o meu.. entro em contato com vc, combinado?
Abraços

Doug,

Fico no aguardo do contato, que pode ser via MP.

Abraços

[Thiago Rodeghel]

Bom ficou... mas estou sem fotos detalhadas

O capô do meu CJ5 é igual o militar, tem uma tampa na lateral, para passagem da mangueira para fazer a instalação do snorkel então foi simples.

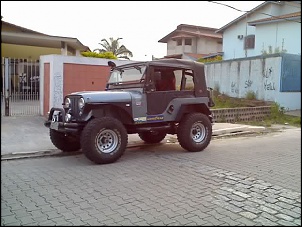

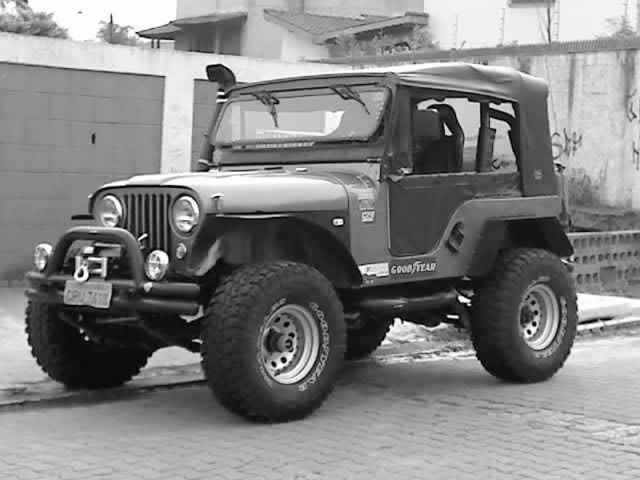

Só tenho uma foto preto/branco de um amigo que tirou e enviou pra mim. Dá pra ver a altura que ficou o snorkel, deve estar com 2m de altura ou pouco mais. E como o Jeep está desmontado por causa da reforma... ainda estou sem fotos disso.

Detalhe da saida original no capô do Jeep 1957. E da tomada de ar tipo ARB...

[s]

[rctorrezam]

Thiago,

Bonito teu jipe (lembra o meu hahahahah!), parece que o snorkel ficou bom, pena não ter fotos mais detalhadas, especialmente da parte interna.

Esta saída na lateral realmente ajudou muito.

Estou pensando em fazer a mangueira, ao sair do filtro, passar por baixo da lataria (entre o estribo e a lataria) e subir para o tubo do snorkel, o que acham???

[Thiago Rodeghel]

Thiago,

Bonito teu jipe (lembra o meu hahahahah!), parece que o snorkel ficou bom, pena não ter fotos mais detalhadas, especialmente da parte interna.

Esta saída na lateral realmente ajudou muito.

Estou pensando em fazer a mangueira, ao sair do filtro, passar por baixo da lataria (entre o estribo e a lataria) e subir para o tubo do snorkel, o que acham???

Valeu

É ficou bom, realmente na época deu uma melhorada... Além dele aproveitei e instalei um filtro de ar da Land Rover Defender 110, não quiz fazer com tubo de aço pq ia ficar muito pesado (tubo de 3" imagina")

Fui na sucata, lá estava um eletroduto da Tigre, 5 conto. Fui numa casa de mangueiras, comprei umas mangueiras que fazem curva mas não dobram, não sei o nome delas... mas foi assim q pedi para o cara na época. ficou por fora mesmo, igual de troller e land o snorkel, entrando alí pelo capô.

[s]

[rctorrezam]

Galera,

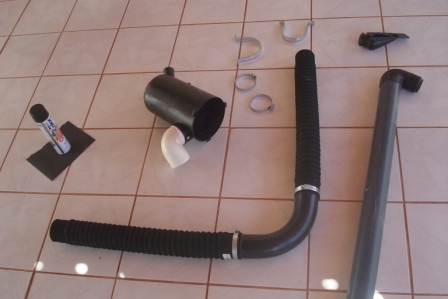

Decidi e já ficou pronto. encontrei todos os ítens e iniciei a montagem.

1 Tubo de PVC 3" 3" (Eletroduto) = 23,90
1 Curva 90 graus PVC 3"(Eletroduto) = 12,20
2 Abraçadeiras tipo U = 1,80
2 mangueiras (filtro de ar/mwm/f1000) = 60,00
4 Abraçadeiras fita 14mm = 9,00
1 cotovelo PVC 3" (para água) = 4,00
1 lata de tinta spray preto fosco = 10,00
1 lixa 80 = 0,80
TOTAL = 121,70

Este foi o material necessário para a adaptação em um filtro de ar de S10.

[Tio Eddie]

Muito bacana!!!

Vamos ver a montagem e o produto final....

No aguardo!

Abraços

Eddie

[rctorrezam]

Aí vai...

Adaptei o cotovelo no filtro da S10. Tive que cortar o lado que possui um abaulado e lixar com a lixa da furadeira para que desse para encaixar. Ficou um encaixe perfeito. Também tive que lixar o outro lado para encaixar na mangueira. Vejam a foto da mensagem anterior, é a peça branca encaixada no corpo do filtro.

A peça original da entrada de ar separei e agora virou o chapéu do snorkel.

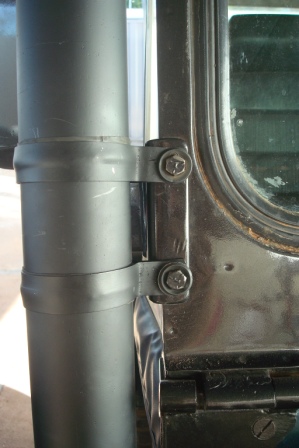

Com as abraçadeiras em U envolvi o tubo e entortei para ajustar a dimensão, então furei onde queria e cortei o que sobrou com serra fita. Para proteger o cano e dar mais firmeza envolvi com câmara de ar.

[rctorrezam]

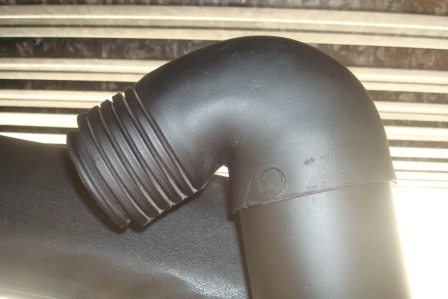

A mangueira da f1000 encaixa perfeitamente nos eletrodutos e curvas de 3", basta lixar exatamente as roscas, até que fiquem lisas (é a medida perfeita). Muito simples.

O chapéu, feito com a peça original do filtro encaixa perfeitamente no eletroduto de 3" sem ser necessário nada, é plug n play.

O cotovelo de PVC deu um trabalho maior que todas as outra lixadas juntas.

[Thiago Rodeghel]

Eu coloquei o tubo nessa medida por causa mais do supercharger... que necessita de muito mais ar...
