Painel do Jeep

[walter.andreis]

Tweet

Sergio,
Desculpa as perguntinhas besta... huahaua... maaaasss...
Por onde devo procurar esse limitador de voltagem (10v) ???
Casa de eletrônica? Auto-eletrica?
Tem noção de quantus custa +/-?
E esse filtro de linha? Seria para a aparelhagem de som!?

[]´s

[walter.andreis]

Aproveitando o tópico de "painéis"....
Tenho um painel da silverado, que o cara me vendeu junto com o motor dela...
Queria saber dos mais entendidos, se dá pra ligar todos os instrumentos deste painel. nos sensores do CJ, ou precisa de um chicote elétrico específico da silverado?!?
Será que fica bunito? =DDD

[Sergio Antunes]

Oi,Walter.

Qualquer pessoa com um pouco de conhecimento em eletrônica pode fazer um.

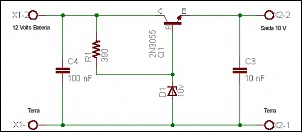

Estou mandando o esquema e o desenho da placa. Acho que nem precisava usar um transistor 2N3055 pois o consumo dos instrumentos deve ser mínimo. Quanto ao filtro você pode colocar um capacitor cerâmico de 100 nF em paralelo com a alimentação de cada instrumento que vai ajudar bastante.
Esse regulador usa um transistor 2N3055, um diodo Zener de 10V por 500mV, Um resistor de 390 ohms por 1W , dois capacitores de poliester de 10 ou 100 nF e dois conectores e uma placa de circuito impresso onde os componentes são soldados.
Um abraço.

[[/img]

[walter.andreis]

Valew Sergião....
Eu particularmente adoro mexer nesses trambiques eletronicos..
Jah fiz alguns circuitinhos, e este aki vai ser mais uma diversão, além de muito útil...
Porque não aproveita e coloca tudo num .zip e manda pra seção de download do Forum? :P

[]´s

[Sergio Antunes]

Oi Pessoal.

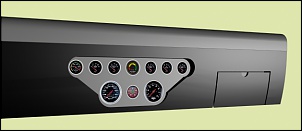

Pode até ser um pouco exagerado, mas estou mandando uma ideia de painel que eu fiz no autocad.
Abraços.

Sergio Antunes.

[Luis Assis]

Caramba, voce não é fraco em Cad Não...
Se tiver mais diéias de paienis ai, manda pra gente que eu fou executa-la.
[]'s
Gustavo

[Sergio Antunes]

E ai Lassis.
De Autocad e 3dmax eu manjo um pouquinho. Essa foi a primeira idéia.
Comprei o Jeep não faz nem um mês. Assim que for criando alguma coisa a mais eu mando.
Ah é!!!!! CADÊ os meus adesivos hehehehe. Mandei o pedido para o teu e-mail pessoal.
Abraços.

Sergio Antunes.

[walter.andreis]

Fala Sergio,

Parabéns pelo painel em CAD... Ficou show mesmo!!!
Quanto tempo leva +/- pra fazer um trabalho desse no CAD?
E quanto aos adesivos, não esquenta não que eles chegam... os meus vieram e são mto bem feitos e bonitos...
Parabéns pra vc tbm Gustavo!!

[]´s

[Sergio Antunes]

Fala Walter.

Depois que se tem a idéia, no caso do painel é rápido ( dois ou três dias ) para deixar certinho. Uma peça mais complicada como por exemplo uma capota de fibra como o pessoal tanto falou, levaria muito mais tempo pois são varias medidas que teriam que ser tiradas no Jeep para poder projetar com exatidão!!!
abraços.

Sergio Antunes.

[Stormbringer51]

Realmente ficou muito bom o painel... nota 10.

8)

[RODFRAGA]

Entao Sergio, o projeto andou depois de todo este tempo?
