Emerson, alguma dica pra ligar esse temporizador no motor do limpador de corsa?

[]´s

Fala camarada
Agente precisa primeiro saber no motor do corsa quem é positivo alto, positivo baixo, terra e positivo de parada. As vezes existem dois terras , um da bobina e outro da carcaça. Então são 4 ou 5 fios.

Aí é só ligar conforme o esquema.

[Emerson4x4]

Tenta descobrir os fios e agente vai conversando.
Abraço

[Emerson4x4]

Pessoal espero ajudar com essa notícia.
Achei um site que mostra como alterar o relê temporizador, mas tem que ser aquele que usa CI e não transistor. http://www.clubedagraxa.com.br/blog/...ller-tutorial/
ou :: Corsa Clube do Brasil ::
Com isso dá para seguir esse esquema que um eletricista me deu.
Vamo conversando

[Leonardo Raffi]

muito bom este topico....

[Adebalecy]

Anexo 378217Anexo 378218
Após vender uns temporizadores para limador de jeep resolví pensar em uma solução para temporizar usando um relê temporizador e um resistor variável.

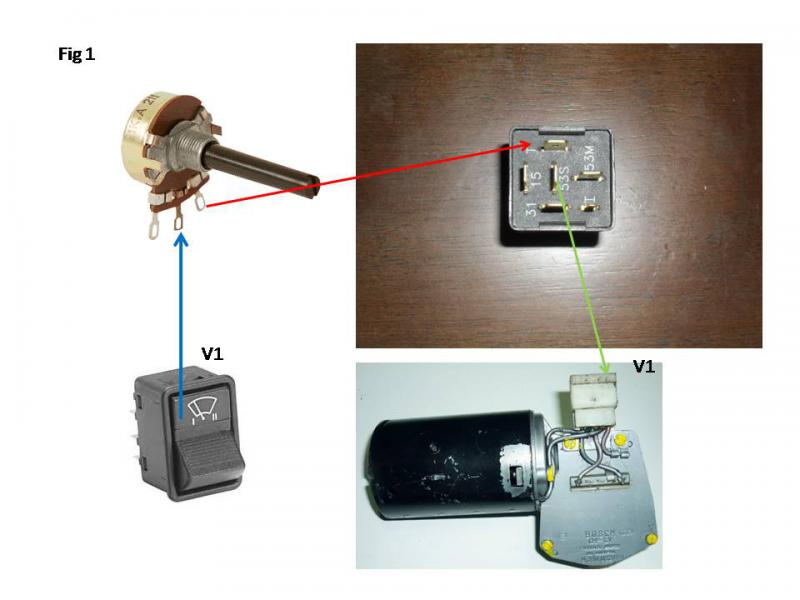

Basta interromper a ligação entre a primeira velocidade do botão e a velocidade 1 do motor usando um resistor variável que suporte a amperagem da bateria. (figura 1)

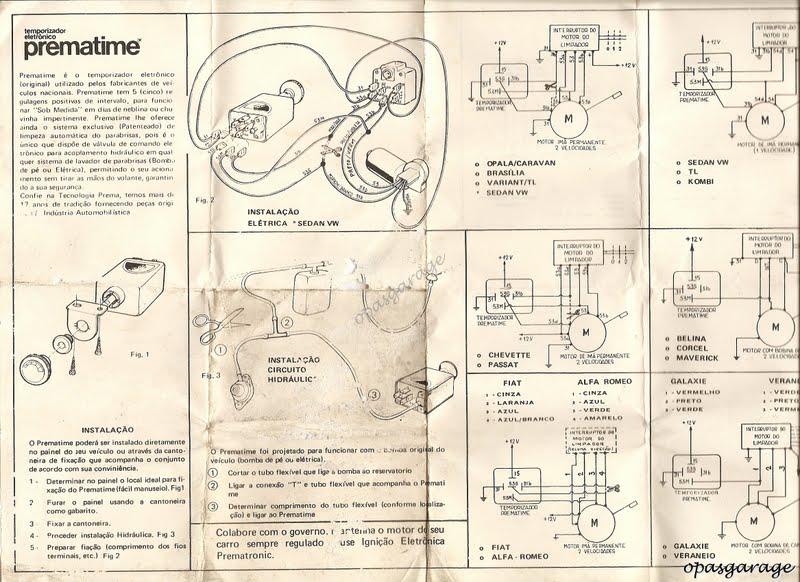

O restante da ligação é só se basear na fgura 2 que é o manual do temporizador que tem um reostato interno. Do mais agente vai conversando....

Boa tarde Amigo, gostei muito desse temporizador do limpador de para-brisa que você montou. Como consigo um já que tenho um fusca 1977 1300 L. Obrigado.
