Maquina Jato de areia CASEIRA

Amigos, achei no youtube uma máquina parecida, vejam:

Sandblaster Homemade - YouTube

Citação:

---

Postado originalmente por Renato Queiroz Alvarenga

Boa noite Desnickadu
O problema é que quando abro o registro do ioxido dá somente um jato de uns 3 segundos e depois a mangueira entope, tentei abrir só um lado e bem pouco o registro mais não tive sucesso. Pelas fotos que postei vê algum erro? Me ajude Obrigado rqalvarenga@bol.com.br

---

Qual medida de mangueira vc esta usando? o ideal é usar uma mangueira de meia polegada.
Se mesmo assim esta entupindo, a unica coisa que eu consigo pensar é que tem pouco ar pra muita granalha ou que vc esta usando granalha muito grossa/pesada; Tenta uma mais fina e abrir mais o ar, deve resolver.

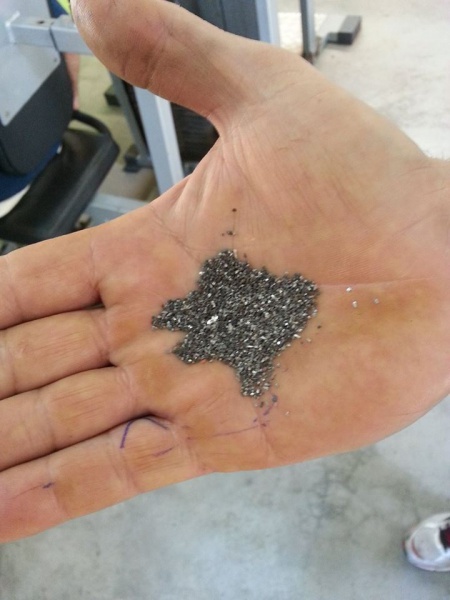

A mangueira é de meia 180cm e a granalha foto, pode ser o bico? que espessura devo usar. Obrigado
Anexo 436411

esse bico é o ideal

Citação:

---

Postado originalmente por Terra nos zóio

Segue um esquema do bico do jato.


http://img836.imageshack.us/img836/3...atodeareia.jpg

---

diga-me qual é a pressão de trabalho e a quantidade de ar do reservatorio do seu compressor?

Boa noite
Mostrei este esquema do bico para o torneiro ele fez uma peça com um aço mais simples só para teste depois que der certo ele vai fazer vario diametros de bico e tempera-los. O compressor que usei foi de uma oficina de um amigo meu não sei a pressão exata, tentamos de tudo e o reservatório dele é dos maiores, deve ser de 200L para cima. Qual seria a pressão Ideal para o bico de 6,0mm

pra 200litros de reservatorio o compressor deve ser 10pcm de deslocamento e se é velhinho então será 120libras de pressão;
Da pra brincar sim.

Como era o bico antigo?

Citação:

---

Postado originalmente por Terra nos zóio

Rapaziada, eu postei aqui no forum um esquema de montagem de uma maquina de areia, acho que os moderadores apagaram o post, por acharem que eu estava vendendo algo.
Quem quiser montar a maquina, eu passarei GRATUITAMENTE o esquema e as peças necessarias para a montagem de tal maquinário. o maior investimento será em um compressor, pode ser comprado ou alugado de empresas, com capacidade de no minimo 10 PCM, o material necessário alem deste é, 2 cilindros de extintor de 10KG, tubos e componentes de aço galvanizado, e registros simples. essa maquina NÂO é para jatear com areia e sim com o oxido de aluminio. Pois o oxido nao causa silicose. Quem tiver interesse eu postarei o esquema e fotos da montagem da minha maquina.

---

Caro amigo ,

Você pode me enviar o esquema ?
ivansheilaguia@hotmail.com

O "ligamento" da maquina tem que ter uma certa sequencia. Primeiro vc abre todo o ar, e depois abre bem devagar os registros de abrasivo. Assim tu "dosa" a quantidade. Para desligar, faça o inverso. Feche o abrasivo e depois o ar.

Citação:

---

Postado originalmente por Renato Queiroz Alvarenga

Boa noite
Mostrei este esquema do bico para o torneiro ele fez uma peça com um aço mais simples só para teste depois que der certo ele vai fazer vario diametros de bico e tempera-los. O compressor que usei foi de uma oficina de um amigo meu não sei a pressão exata, tentamos de tudo e o reservatório dele é dos maiores, deve ser de 200L para cima. Qual seria a pressão Ideal para o bico de 6,0mm

---

O que vai interessar não é a pressão, e sim a vazao. A pressao pode ser em torno das 90 libras, mas com um bico de 6mm, tu vai consumir um volume muito grande de ar.

Esta semana foi complicado mais esta proxima vou por a maquina funcionando - Terra nos zoio eu usei a sequencia que de ligar o ar e depois abrir o registro do oxido, esta dica você tinha postado no início, mais você indicaria eu trocar o bico ou simplesmente tentar com paciência com pressão proxima de 90 libras e registro pouco aberto? Você viu a foto que postei (pag 10) da maquina, esta tudo OK?

VEJAM ESSE !!!

Home made quick and easy mini sand-blaster made out of a mountain-dew bottle and some duck tape.. - YouTube

Citação:

---

Postado originalmente por Renato Queiroz Alvarenga

Esta semana foi complicado mais esta proxima vou por a maquina funcionando - Terra nos zoio eu usei a sequencia que de ligar o ar e depois abrir o registro do oxido, esta dica você tinha postado no início, mais você indicaria eu trocar o bico ou simplesmente tentar com paciência com pressão proxima de 90 libras e registro pouco aberto? Você viu a foto que postei (pag 10) da maquina, esta tudo OK?

---

Depende do tamanho das peças que pretende jatear, acho que um bico de 3 ou 4 mm é o suficiente para jatear peças automotivas.
Registro do ar totalmente aberto a 90 PSI, e abra aos poucos o registro de abrasivo, não precisa abrir tudo, somente o necessario para começar a retirar tintas e oxidaçoes.
