Ronaldo, eu sou o "pai" daquela gaiola que o Vinijost postou...eu posso te resolver o problema e para isto eu preciso saber o comprimento das balanças inferior, superior e a distância ente elas e mais a altura do braço da direção que fica fixo na roda...a questão de girar o pivô é mera opção de projeto, com isso o pivô tem a possibilidade de girar mais.Citação:
Postado originalmente por Ronaldo Máquinas
Me diga as medidas que depois eu digo o que está acontecendo....
Problema no Duplo "A" trazeiro...
Versão Imprimível
-
28/05/2011, 00:58Flávio Cadore
-
01/06/2011, 23:27Glenio FerrazCitação:
Postado originalmente por Ronaldo Máquinas
ola Ronaldo teu problema realmente é na balança inferior (obrigatoriamente tem que ser maior que a superior -
01/06/2011, 23:44vinijostnão é verdade..Citação:
Postado originalmente por Glenio Ferraz
Pode ter angulo no cubo, dai não precisa ser maior..
as minhas sao iguais.. e tenho angulo no cubo..
dai não variam.
Abraços -
01/06/2011, 23:47vinijost
e não é este o problema que ele está enfrentando..
ele falo que as rodas abrem para dentro e para fora.. pois o braço de direcao está posicionado no lugar errado.
é só ele se guiar pelas fotos do Flávio, que será feliz.
valeu! -
02/06/2011, 00:09Glenio Ferraz

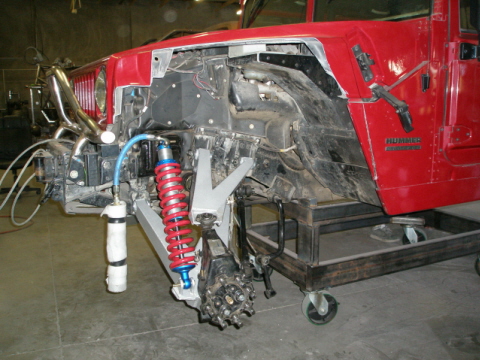

Anexo 295580o pai das balanças é este aqui
-
02/06/2011, 20:37Flávio Cadore
Este é o esquema para resolver o problema: a linha superior representa a balança supeiror, a linha inferior representa a balança inferior e as outras duas linhas centrais representam duas posições em que o braço da direção poderia ficar, quanto mais alto o braço mais curto ele será. Não importa que na hora da instalação o braço vai ficar deslocado pelo braço que esterça a roda, tendo o comprimento correspondente a altura é o que interessa, entenderam?
Se o pivô ficar a 90 graus ou não, não importa, o que manda é a posição do braço e que seja paralelo. -
02/06/2011, 20:41Kim
Flávio!
Recebeu uma MP que te enviei??
Att.
Kim. -
02/06/2011, 20:49Flávio Cadore
Recebi a mensagem.
