Partida simples para gaiola , como fazer o esquema elétrico ?

Citação:

---

Postado originalmente por Zecacu

Também tenho interesse, manda pra mim que eu posto no fórum

zecacu@yahoo.com.br

---

OK! enviarei a voces assim que chegar em casa....

Citação:

---

Postado originalmente por chuck

olá pessoal quero funcionar meu motor pra poder ver como estão os carburadores e ele em si como ta no geral e necessito da ajuda de vocês para criar um chicote para partida apenas , logo mais um eletricista irá fazer tudo , assim que eu pintar e levar a gaiola para cidade pois ta na zona rural a danada hehehe , porém não sei nada de elétrica e no caso tenho dínamo (gerador) , se puderem me ajudar fico muito agradecido e se tiverem alguma imagem para anexar peço por favor que postem aqui , abrassss !!!

---

nao sou eletrecista nem desenhista nem eng eletrico
mas acho que o esquema é assim
porem c nao estiver correto ajudem

Citação:

---

Postado originalmente por Eduardo Fernando

nao sou eletrecista nem desenhista nem eng eletrico
mas acho que o esquema é assim
porem c nao estiver correto ajudem

---

Eduardo, vi seu esquema e esta certo sim... ficou mto bom


Este esquema no Eduardo esta mais completo, so seguir ele que da certo

Esse esquema é muito bom! Também vale para Alternador?

pretendo refazer a instalação do meu carro e o que me impedia era uma dúvida sobre a ligação do regulador de voltagem, agora tenho passe livre pra refazer a instalação!

[QUOTE=Zecacu;1240629]Esse esquema é muito bom! Também vale para Alternador?

pra alternador é ainda mais facil
é so desconsiderar a caixa de voltagem e ligar o alternador na bateria direto
e o terminal na luz verde (é geralmente é verde)

tenho uma duvida...
a caixa reguladora de tensão não tem que aterra?

Citação:

---

Postado originalmente por chuck

Olá pessoal quero funcionar meu motor pra poder ver como estão os carburadores e ele em si como ta no geral e necessito da ajuda de vocês para criar um chicote para partida apenas , logo mais um eletricista irá fazer tudo , assim que eu pintar e levar a gaiola para cidade pois ta na zona rural a danada hehehe , porém não sei nada de elétrica e no caso tenho dínamo (gerador) , se puderem me ajudar fico muito agradecido e se tiverem alguma imagem para anexar peço por favor que postem aqui , abrassss !!!

---

Só para complementar tenho umas imagem do esquema elétrico neste link
http://picasaweb.google.com/andrelam...EletricoFusca#

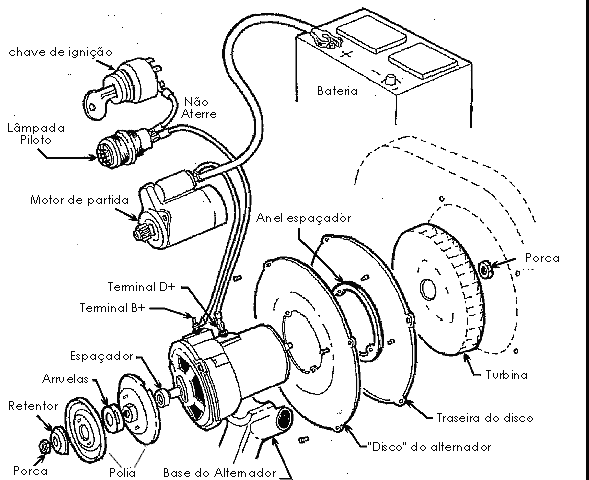

e para ligar o alternador tem este link também é super fácil http://planetabuggy.com.br/mecanica/eletricidade.htm
este site tem algumas dicas legais vale a pena ver

segue as imagem anexadas
espero que ajude

Anexo 257117

Anexo 257118

Anexo 257116

Citação:

---

Postado originalmente por Gomes Pride

Gui,

eu gostaria de ver com vc fez as ligações eu mesmo vou fazer a minha vc pode enviar no meu e-mail.
gomescad@bol.com.br

Abraço

---

;;;;;;;;;;;;;;

:concordo:

OLa Galera!
Alguem sabe me dizer qual a bitola do fim posso usar, no chicote da gaiola valeu abração.

manda para eu tambem carlos@gaiesouza.com.br
