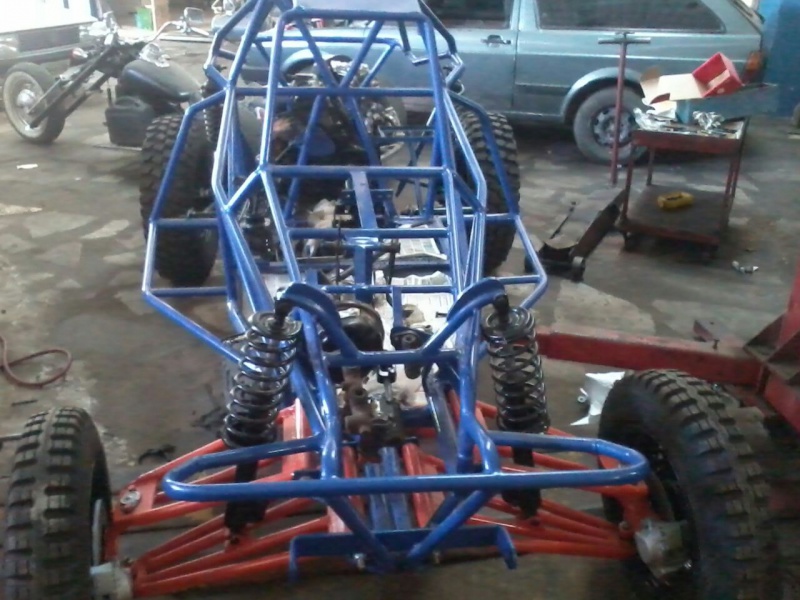

gaiola estilo super buggy, ap, caixa ap central monoposto

Anexo 482852Anexo 482853

Anexo 482854

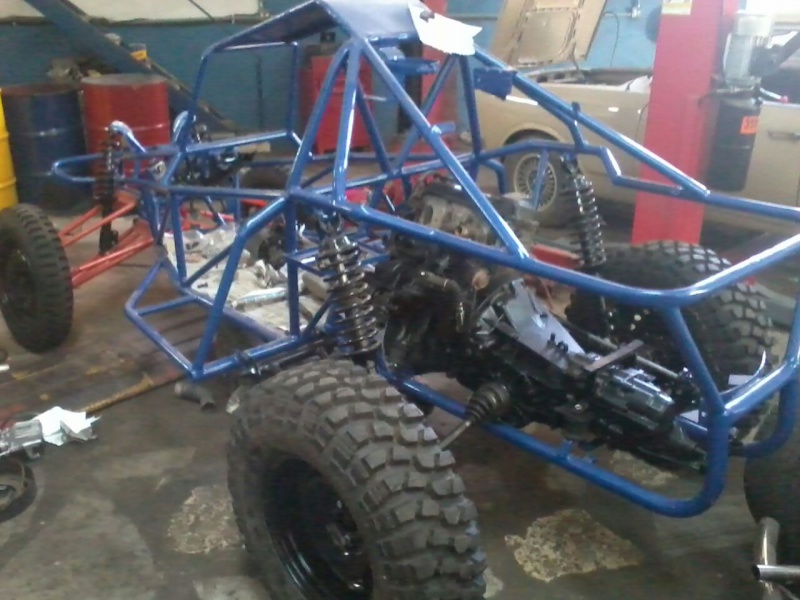

agora faltam alguns ajustes, elétrica, fechamento lateral em aluminium
a segunda gaiola similar a essa, tem algumas melhorias na suspensão e rodas mas basicamente será a msm coisa.

freio a disco nas 4, hidrovacuo, embreagem hidraulica, caixa de direçao de fusca pq a de monza ficou muito larga, motor ap 1.8 injetado mi, caixa ap 5m, 4 amortecedores de dianteiros de ford escort.
Rolamentos, juntas, velas, mangeiras, pastilhas, canos de freio, pneus(235/65r15 tras tudo zero.
O que nao foi revisado é zero, estou doido p ver ela na trilha, gostei bastante.
Custo total estimado em R$13.000 p fazer uma assim, mas isso depende do seu mecanico/ eletrecista/ pintor e etc
Essa gaiola é de um amigo eu só projetei, espero que tenham gostado.

Parabéns pelo projeto Dudu,

estou olhando a suspensão, como vc fez para prender as bandejas?
vai alguma bucha no tubo?


abraços

sim buchas de tecnil no tubo, eixo polido se nao me engano 3/4

aí sim, parabéns.

Dudu,

se tiver condições posta umas fotos das buchas e montagem aí pra gente,
o projeto é interessante.

abraços.

Citação:

---

Postado originalmente por Alexandre Magri

Dudu, se tiver condições posta umas fotos das buchas e montagem aí pra gente,o projeto é interessante.abraços.

---

buchas de tacnil com eixo polido passando por dentro da balança e 2 roscas em cada ponta, um regulante de caster feito nas balanças dianteiras superiores como se fosse uma folga de balanca porem colocaremos aroelas p ajudar e ter uns 3 graus de caster possitvo

parabéns Dudu tô acompanhando o tópico, muito interessante o projeto!

obrigado, as gaiolas deram uma agarrada, mas devagar sai, espero que começem a eletrica da azul dentro de uma semana, a outra vai demorar mais de um mês p ir p pintura.
vou criar outro topico p postar meu futuro projeto p ano que vem, um fusca baja todo tubular ap central ou com mecanica transfersal, temos uma mecanica audi 20v 150cv manual uma gm 1.8 transversal e algumas ap's longitudinal(tipo GOL)
Anexo 485337
Anexo 485338
Anexo 485339

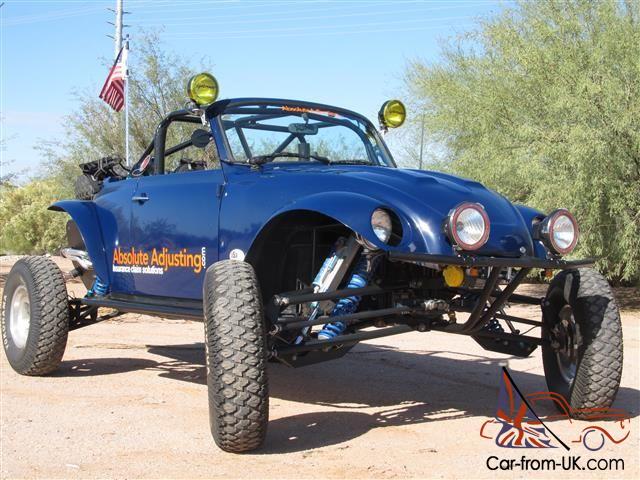

a ideia é baseado nisso, salvando o documento do fusca, cadastrando a mecanica e modificando p baja convesivel, reduzindo os problemas com emplacamento.

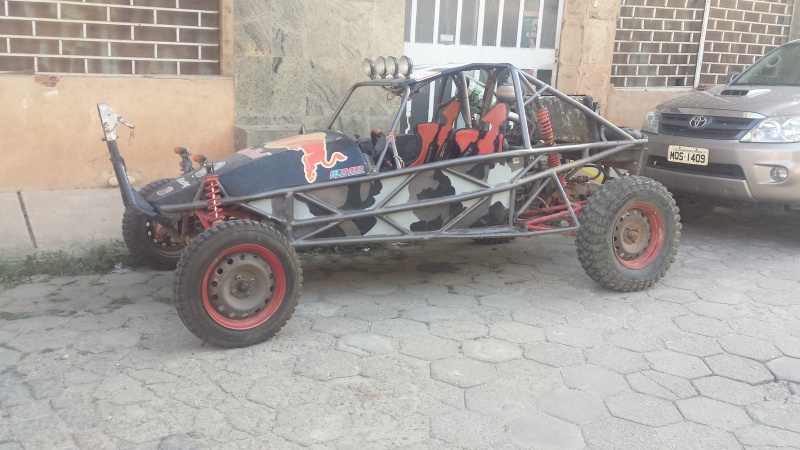

P quem nao conheçe essa é minha gaiola, meus amigos batizaram de NAVE

Anexo 485340



Anexo 485341

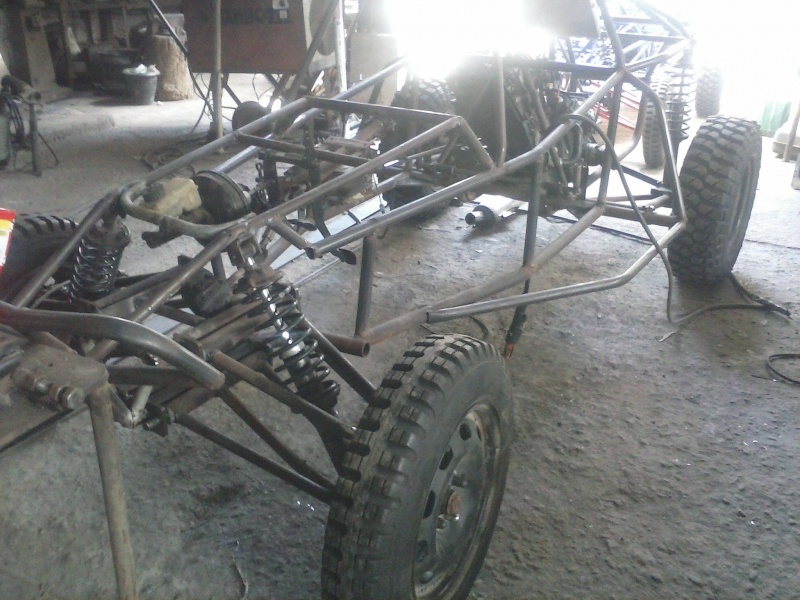

E essa é a frente/ suspencao da segunda gaiola monoposto central.

dudu parabéns pelo projeto muito loko ..

Anexo 486607

Citação:

---

Postado originalmente por frenando giló

dudu parabéns pelo projeto muito loko ..

---

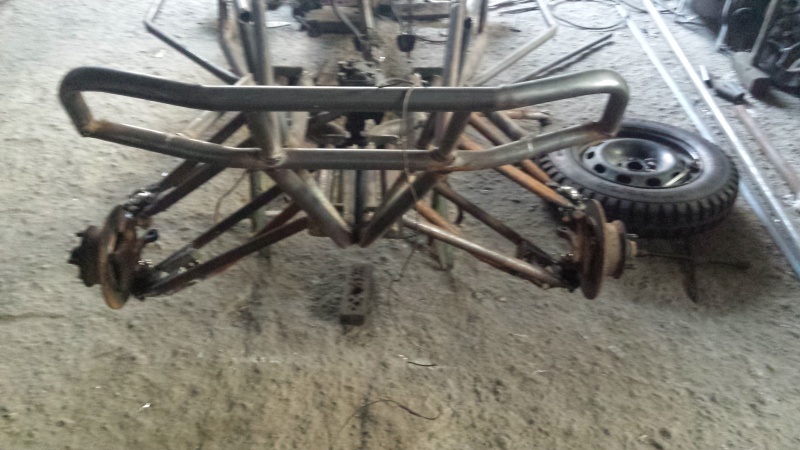

suspencao dianteira regulada, hidrovacuo e bomba de embreagem no lugar, na frente so falta afzer rosca nos eixos das banlanças e fazer o tombar
Anexo 486608

Radiador e reservatorio de agua no local , partindo p suportes de:
embreagem hidraulica,
de filtro de ar,
de bateria,
de tanque
falta bem pouco p mandar essa p pintura.
Essa colocaremos alguns detalhes cromados e inox, como tanque inox e milhas cromadas
