F 75 4x4 1965 AmoNstra.

**rural4x4** · 16/03/2006 13:43

Dalmo

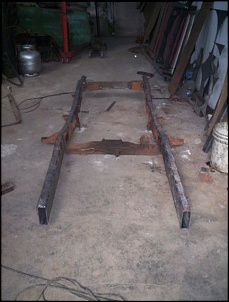

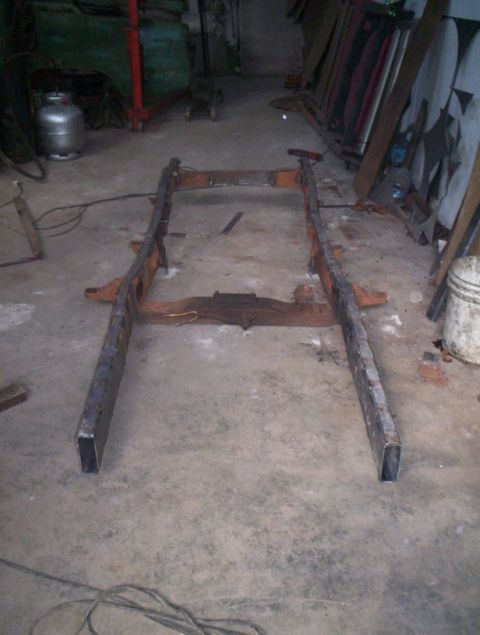

O reforço esta sendo feito do jeito mais comum , correndo um ferro chato(3/16" por 1e 3/4") por toda a extensao do chassi e soldando alternadamente.

Num sei aonde mas tem aqui no forum um topico discutindo justamente este assunto de reforço de chassi, da uma olhada lá.

té+

**rural4x4** · 18/03/2006 07:48

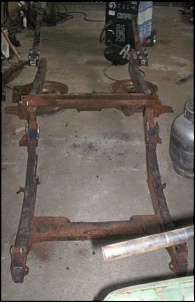

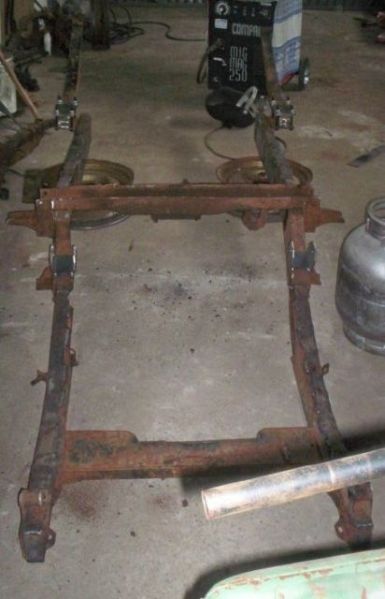

O chassi tá quase pronto, só falta soldar as sapatas de fixação das molas traseiras.

**rural4x4** · 06/04/2006 17:06

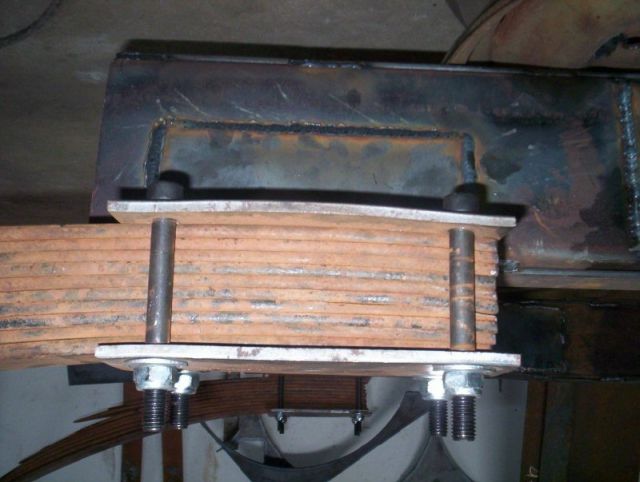

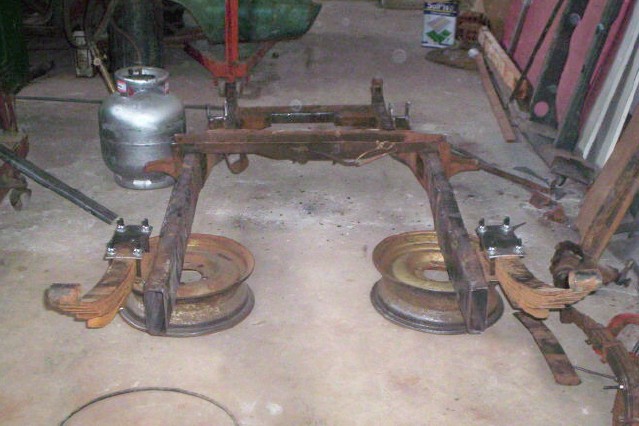

Sapatas de fixação das molas traseiras ja no lugar.....

Molas traseiras no lugar.....

Suporte de molas dianteiras todos prontos....

Molas dianteiras prontas pra montagem...

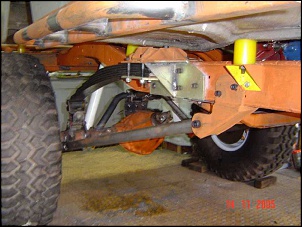

Começando o 4 link traseiro(Regis cade vc, Fernando Risso cade vc)

**FernandoRisso** · 07/04/2006 08:26

Rural4x4,

Vc está no caminho certo, só faria algumas alterações:

1. Montaria o conjunto mecânico (motor, câmbio e reduzida)
2. Faria a suspensão dianteira (SPOA) já girando os munhões para acertar o pinhão para a saída da reduzida

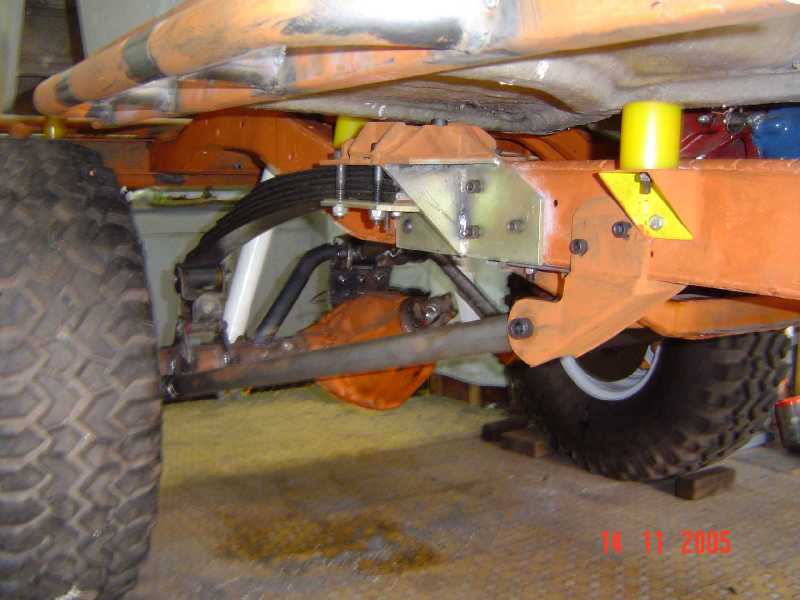

3. Faria os suportes das molas traseiras um pouco para cima, assim as molas vão ficar na lateral do chassis e vc não vai ganhar tanta altura na traseira
4. Agora sim, pense nos links e suportes.

Pq penso em fazer assim... colocando o conjunto mecânico vc já vai saber como os cardãns vão trabalhar e já gira os diferencias para ter os ângulos certos. Se montar a suspensão e depois colocar o conj. mecânico pode ser que vc descubra algo errado...

Parabéns

... tem trampo demais pela frente...

[]'s de quem já passou por isso...

**rural4x4** · 07/04/2006 08:49

Fala Fernando

O negócio é o seguinte, o eixo dianteiro já esta devidamente desmontado pra poder acertar o ângulo(depois posto fotos) esperando montar a susp. dianteira para ir pro lugar(SPOA + Jumelos revolver HomeMade). Assim que as molas dianteiras forem pro lugar, vou virar o chassi e colocar o conjunto(GM 250, Cambio C10 3M, tcase Willys), ai vou ver o posicionamento pinhao/reduzida. Quanto ao suporte das molas traseiras, agora é tarde demais, a boa e velha MIG

ja se encarregou de grudar definitivamente os suportes, agora vao ter de ficar assim mesmo

(olha a foto do detalhe e ve o tamanho do cordão de solda- nao vou ter saco pra emerilhar os suportes e reposicionar) so agora vi que vc fez o contrario do que eu fiz(colocou o suporte o mais para cima possivel em relação ao chassi)

Obrigado pelas dicas

E trampo é o que nao falta

Carlos ALexandre

**rural4x4** · 07/04/2006 22:14

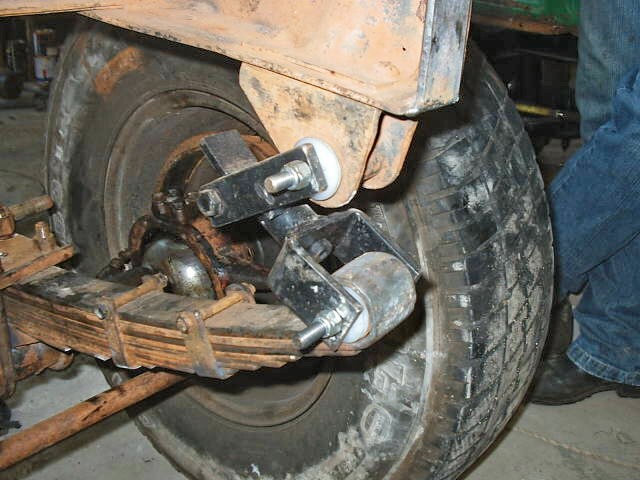

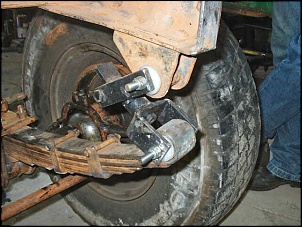

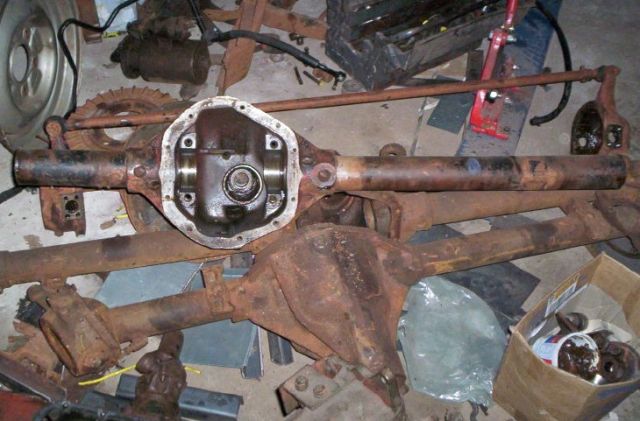

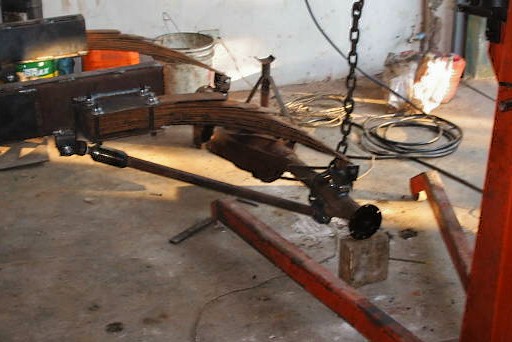

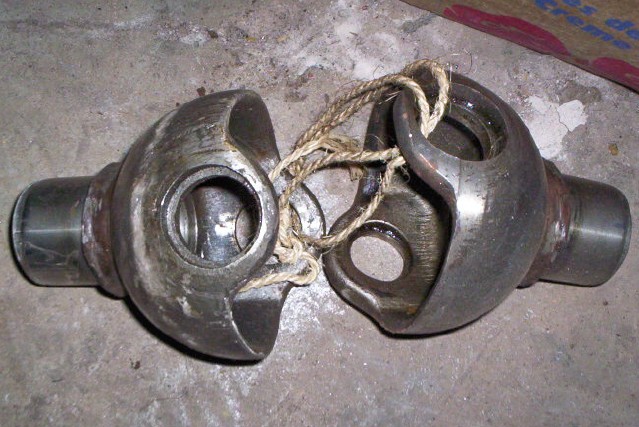

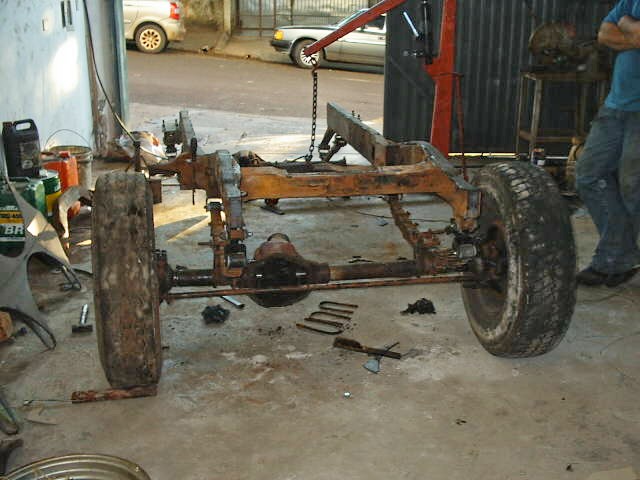

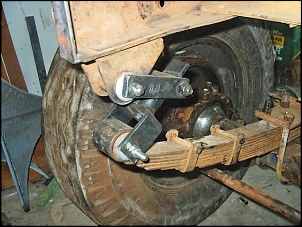

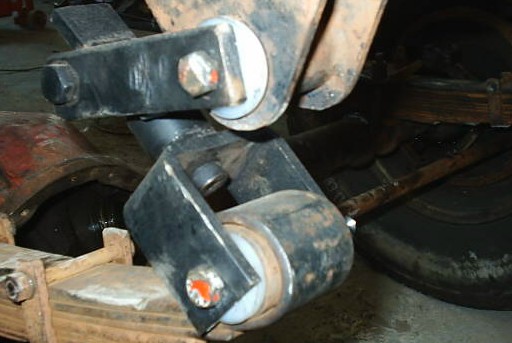

Ai vão as fotos dos munhões e do eixo dianteiro e dos jumelos Garrucha. Assim que conseguir montar as molas dianteiras, vamos colocar a mêcanica e acertar o ângulo dos pinhões/caixa de transferência.

**dalmo cruz torres** · 10/05/2006 20:36

Tô com a minha F-75 na reforma, ainda fazendo o reforço do chassis, tô pensando em colocar um jumelo articulado no eixo traseiro, como v/c fez o revólver, que é muito mais dificil de se fazwer que o articulado, será que v/c me passa a receita para o articulado?
Tô reforçando o chassis soldando um barra retangular desde a parte da frente do chassis até a segunda travessa dele, por cima e por baixo. Acho que a parte fraca do chassis é onde fica o suporte da parte fixa da mola dianteira(originalmente), alí é só a chapa aberta; será que tem como reforçar esse pedaço?
Dá umas dicas.. valeu.

**rural4x4** · 10/05/2006 21:49

Boa noite Dalmo

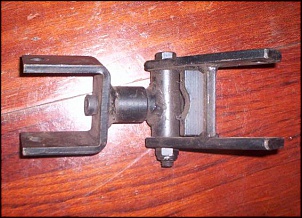

Não entendi o que vc quis dizer com jumelo articulado. Sobre o revolver home made, foi feito meio a olho, busquei "revolver shackle" no Google e fui copiando fotos e observando, e ai fiz o jumelo com base nestas fotos, nunca tive um original na mao pra ver como é que o bicho é feito.
O que posso fazer é ver se providencio outras fotos do que eu fiz, pra vc ter uma ideia de como fazer.

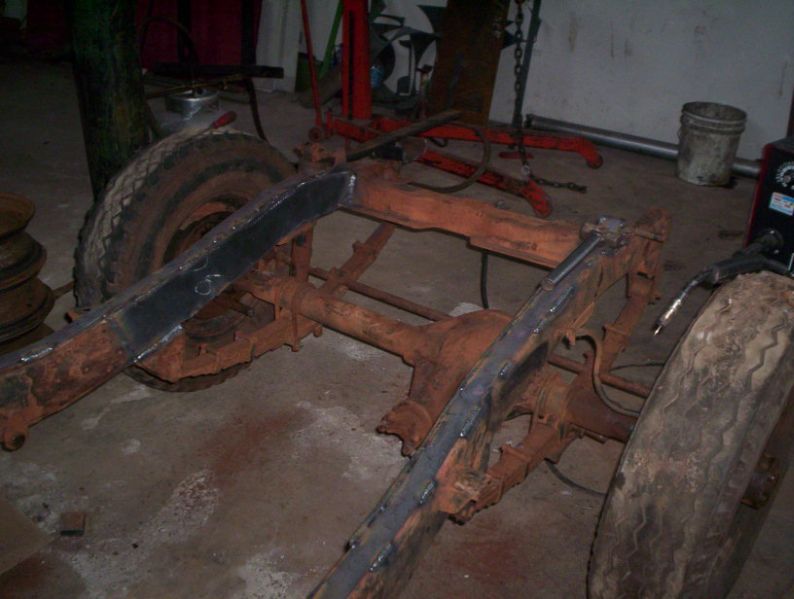

Quanto ao reforço do chassi, acho que fiz exatamente como vc ta fazendo, corri um ferro chato de 1 e 1/2 por 3/16 , por cima e por baixo do chassi, e naquela parte aberta que sempre apresenta trincos, nao fiz mais nada alem do reforço com o ferro chato.

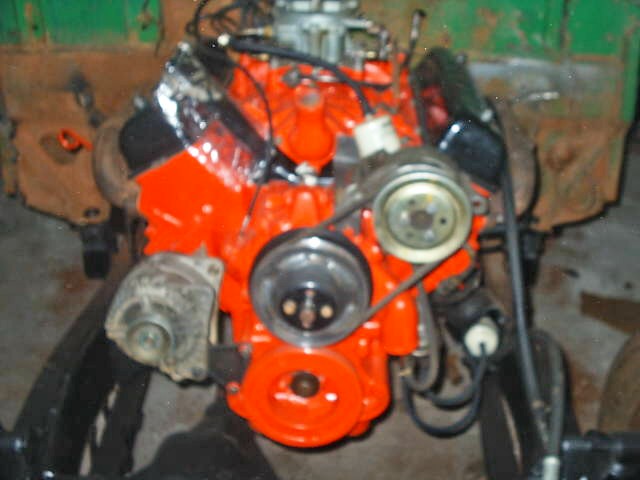

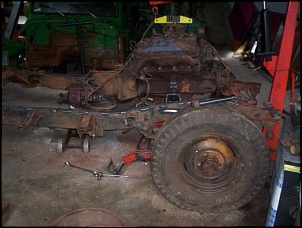

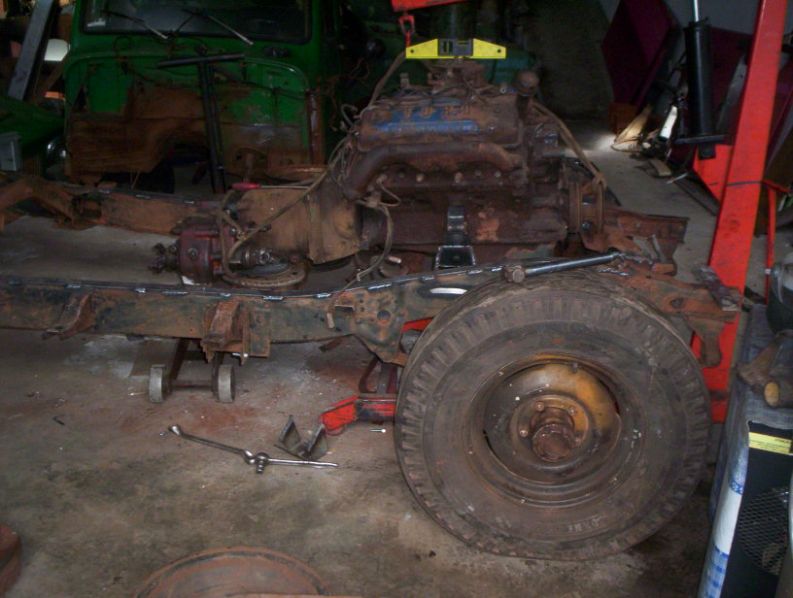

Na outra F75 que estamos fazendo e que colocamos um motor V8 fizemos uma chapa por dentro(modelamos com papelao e foi mandado cortar no oxicorte) e ai, fechamos o perfil.

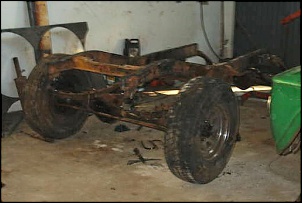

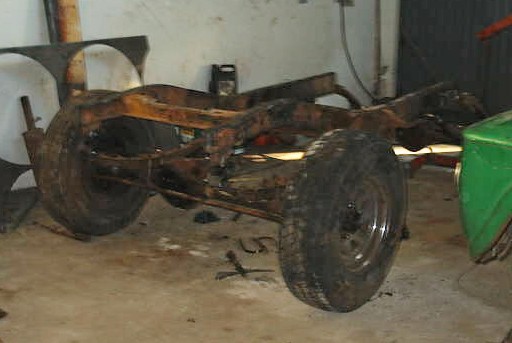

Segue umas fotos pra vc ter ideia do reforço

Qualquer coisa pergunta ai!!!

Ate mais

Carlos Alexandre

CV de toyota hilux a venda:
http://www.4x4brasil.com.br/forum/viewtopic.php?t=19321
Eixos de rural a venda
http://www.4x4brasil.com.br/forum/viewtopic.php?t=19363

**dalmo cruz torres** · 11/05/2006 13:08

Valeu Carlos, é desse jeito o reforço que eu estou fazendono chassis da minha F-75, vou copiar a parte em que v/c ''fechou ''
o chassis, muito bom. Sobre o jumelo articulado, ele é parecido com um jumelo revólver, mas apenas abre, não ''gira'', se puder me mandar mais fotos do seu revólver eu fico agradecido.. sabe como é... o plágio é a maior forma de admiração..
At mais

**rural4x4** · 13/05/2006 19:22

Dalmo

Vou providenciar novas fotos do jumelo e durante a semana posto por aqui, pode copiar a vontade, porem nao me responsabilizo pela utilização do veiculo

Ate mais
