O que pode acontecer é as rodas virarem quando a suspensão trabalhar, o chamado bump steer. Mas isso pode acontecer com qualquer tipo de suspensão. O detalhe é que com uma 3 link bem feita é mais fácil de evitar esse problema.

[equipeminas4x4]

Pode evitar o bump steer, mas o diferencial vai andar pro lado por causa da barra panhard, então vc evita uma coisa e provoca outra, não tem como fazer milagres. Aliás o high steer é feito justamente pra evitar ou diminuir o bump steer.

[]'s

[samukanvas]

Eu sou fã de 3link. A panhard bem feitinha pra aturar as diferenças imensas de cáster vira bem. Quanto mais perto da roda a linkagem da direção, menos problema.

Pode fazer tb radius em um braço só. Funfa legal tb.

Abs

[Fabil]

radius em um braco só a menos que se faca o mais proximo possivel do centro do eixo nao fica bom nao.. quando freia/arranca forte ele puxa p/ um lado

T+

[samukanvas]

radius em um braco só a menos que se faca o mais proximo possivel do centro do eixo nao fica bom nao.. quando freia/arranca forte ele puxa p/ um lado

T+

Só se estiver usando buchas de borracha Pra uma coisa dessas só heim ou jj. Mas o que vc falou tem mais cara de bumpsteer que problema de radius.

Abs

Edit: Mais importante que a proximidade do centro é a diferença de altura entre o link superior e inferior no mesmo braço.

[Fabil]

bumpsteer no eixo traseiro??? heheheh

te digo isso por experiencia.. em samurai helicoidal é muito comum a quebra do suporte do link no eixo traseiro, dai quando quebra o link fica ancorado apenas por um ponto de fixacao no eixo e o outro lado do eixo fica normal, e quando vc arranca ou freia forte é nitido a rabeada que o carro dá p/ o lado que tá quebrado...

na trilha fica do kraio... a suspa abre até o fim de curso do amortecedor, mas no asfalto fica uma merda..

ou seja. o mesmo sintoma de usar radius em apenas um braço como vc sugeriu..

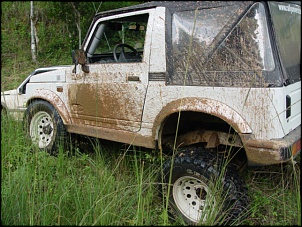

olhe a foto.. foi logo na segunda trilha de teste depois que eu levantei a suspensao, nesse dia o suporte quebrou no meio da trilha.. a suspa abriu até a mola sair..

T+

[samukanvas]

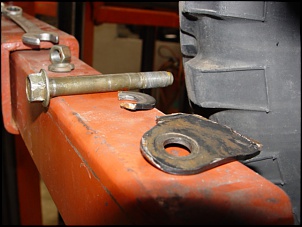

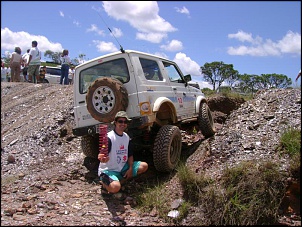

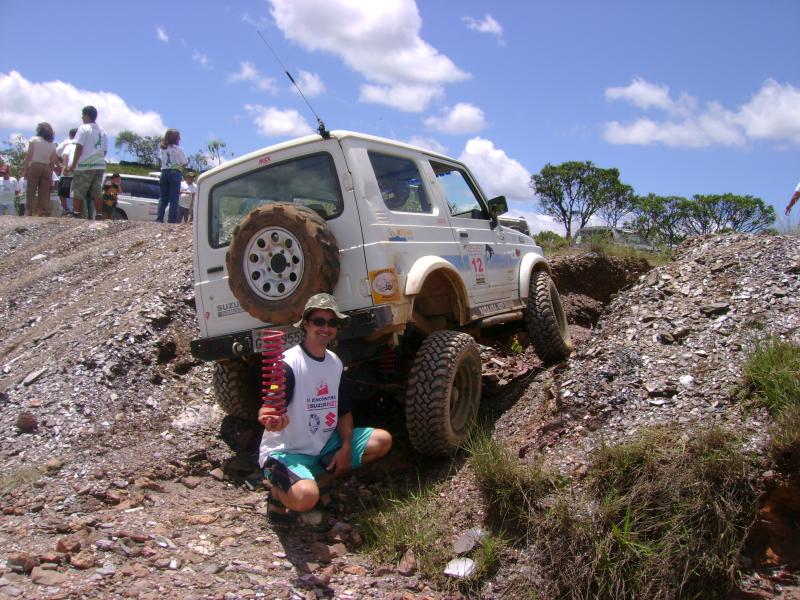

Olha a foto do antigo samukanvas em duas trilhas diferentes com os links perfeitos (o curso é o máximo pra suspa "original" - bem parecido com suas fotos)... e o link quebrado.

Tanto com grabber 31 quanto com mudzilla 31...

Eu não sei se o suporte do link (eu tb quebrei no eixo) faria isso porque quando quebrei não sentí diferença alguma. Fui pra casa rodando mais de 50km e só notei isso na lavagem 1 semana depois.

Acho que o que o mais provável é acontecer um pouco de axle wrap. Muito pouco...

E como estamos falando de suspensão dianteira... Isso não aconteceria. E como eu disse: É muito importante a distância entre o link superior e inferior. E terminais rígidos.

abs

[FernandoRisso]

Desculpem a ignorância, mas Samurai é 2link com panhard igual Engesa, não é?

Radius-arms não tem nada a ver com isso!

[]'s

[samukanvas]

http://www.off-roadweb.com/features/.../photo_08.html

[Supercharger]

Curtíssima a cinta limitadora hein...

[FernandoRisso]

Suspensão suspeita essa! :S

Parece uma penteadeira de p**a!!!

[]'s no método KISS!

[zelucas]

Se eu for continuar com meu samurai a intenção é fazer exatamente isso na dianteira, com o radius saindo do link do lado passageiro e fixando em cima do diferencial...

Lembrando que a suspensão 3link, quando a barra de direção está alinhada com a panhard não tem bump steer, por isso não se pode usar hight steer nesse tipo de suspensão.

[]s
