Corrente da caixa de transferencia da Ranger...

[felippetti]

Tweet

Olá todo mundo, mais uma vez!

A corrente da minha caixa de transferencia tá raspando por dentro da carcaça da caixa. O problema já é conhecido, pois já vi (ouvi) outras Rangers com o mesmo sintoma.
Porém não sei qual a solução... Alguém já teve este problema e solucionou? Será que precisa trocar a corrente (caríssima, diga-se de passagem)?

Agradeço as dicas antecipadamente...

Abraço!!

[Márcio T]

Olá, Rafael.

Acho muito difícil a corrente estar raspando na carcaça, porque a folga é mínima. Inclusive na montagem tem que tirar os eixos e entrar com ela já encaixada. Não li nenhum relato disto nos fóruns. Não seria só impressão de que é a corrente?

Márcio

[simaoall]

era uma boa vc mandar abrir o câmbio pra ter certeza disso

[MarBO]

Olá todo mundo, mais uma vez!

A corrente da minha caixa de transferencia tá raspando por dentro da carcaça da caixa. O problema já é conhecido, pois já vi (ouvi) outras Rangers com o mesmo sintoma.
Porém não sei qual a solução... Alguém já teve este problema e solucionou? Será que precisa trocar a corrente (caríssima, diga-se de passagem)?

Agradeço as dicas antecipadamente...

Abraço!!

Caro felippetti

O barulho de corrente raspando na caixa esta ocorrendo quando voce tenta engatar o 4x4 com o carro em movimento?
Um barulho semelhante ja ocorreu comigo e na verdade eram as engrenagens do 4x4 patinando e não conseguindo engatar o 4x4 o qual eu so conseguia engatar em baixa velocidade ou parado.
Presta melhor atenção a isso

[felippetti]

O barulho é constante, mesmo em 4x2... Em 4x4 é mais intenso, principalmente qdo estou acelerando...

[Pequeno jr]

Rafael ... uma vez acompanhei a desmontagem de uma CT e fiz um comentário bobo desta corrente. A resposta do mecânico foi, essa corrente é quase impossível dar problema não so na da Ranger mas na maioria dos 4x4.

Outra coisa, se é apenas em 4x2 não é mesmo nessa corrente. O problema está em outro canto. So não consigo t dizer aonde é pois não imagino q barulho seja esse.

[felippetti]

Rafael ... uma vez acompanhei a desmontagem de uma CT e fiz um comentário bobo desta corrente. A resposta do mecânico foi, essa corrente é quase impossível dar problema não so na da Ranger mas na maioria dos 4x4.

Outra coisa, se é apenas em 4x2 não é mesmo nessa corrente. O problema está em outro canto. So não consigo t dizer aonde é pois não imagino q barulho seja esse.

Então vamos combinar já de ir no Terraço na próxima quinta... Daí saímos dar uma volta na barca pra tu ouvir o barulho... Combinado?

Abraço!

[Pequeno jr]

Já está mais que fechado.

Pode deixar que vou chamar o restante da galera: RezendeDF, Valery, Loyer, Cirotoscano, Jera, Alexandre e o Eduardo aqui d sobrado tbm.

[Osvaldo Gomes]

Olá todo mundo, mais uma vez!

A corrente da minha caixa de transferencia tá raspando por dentro da carcaça da caixa. O problema já é conhecido, pois já vi (ouvi) outras Rangers com o mesmo sintoma.
Porém não sei qual a solução... Alguém já teve este problema e solucionou? Será que precisa trocar a corrente (caríssima, diga-se de passagem)?

Agradeço as dicas antecipadamente...

Abraço!!

A corrente estraga sim ! ela tem 31 gomos, cada um com dois pinos que fazem a articulação, são então 62 pinos em 62 furos. Cada vez que é submetida a uma sobrecarga, ela estala, indicando que a corrente pulou os dentes da engrenagem motora (fica do lado do eixo cardã traseiro), daí cada vez que houver sobrecarga haverá o estalo, até que se crie uma folga tão grande que ela começa raspar a carcaça, garfo (que é de nylon etc.). Imagine uma folga de 0,3mm por pino X 62 pinos.
Se não está encontrando a peça no momento voce tem duas alternativas:
deixe a pickup parada ou desmonte a caixa de transferência e remova a corrente. Monte a caixa novamente e use a pickup. Usar a caminhotene nessa condição vai fazer com que a corrente acabe desgastando o garfo.
Trocar a corrente com a caixa montada só em caso de emergência.
A vedação das duas metades daixapode ser feita com um silicone.

[Osvaldo Gomes]

Para obter uma CORRENTE DA CAIXA DE TRANSFERENCIA DA RANGER sem ser "esfolado" faça uma cotação no site www.pecas-on-line.com.br receba as cotações e negocie, uma peça nova custa em torno de R$ 650,00 aqui em São Paulo.

[Márcio T]

Olá, Osvaldo.

Não tenho experiência no assunto, só o que pesquisei em sites, manuais e a prática de ter reparado a Tcase da minha Explorer. E baseado nisso continuo afirmando que não é comum dar problema na corrente. No mínimo, não é comum relatarem este problema.

Acho que é uma boa oportunidade para aprender. Se você tiver tempo, paciência e vontade, poderia me esclarecer alguns pontos que não entendi ou que discordo? Por favor, não pense que estou sendo irônico, minha intenção é realmente entender e discutir seu argumento:

A corrente estraga sim ! ela tem 31 gomos, cada um com dois pinos que fazem a articulação, são então 62 pinos em 62 furos.

Claro que a corrente, como qualquer outro componente, pode ser avariada – mas é comum acontecer? Em quais circunstâncias?

Cada vez que é submetida a uma sobrecarga, ela estala, indicando que a corrente pulou os dentes da engrenagem motora (fica do lado do eixo cardã traseiro)

Mas qual sobrecarga? A princípio, a corrente só é exigida com o acionamento do 4x4 que, no caso da Ranger, nem é automático (TOD). O esforço na corrente só ocorre nas situações de acionamento do 4x4 - e a corrente é dimensionada exatamente para isso.
Não concordo que os estalos indiquem que a corrente pulou. Estalos na Tcase são normais devido ao acoplamento das engrenagens. Estalos anormais podem ser do encaixe da corrente na engrenagem ou mesmo das esferas do acoplamento magnético. Quando, e se, a corrente chegar a pular os dentes da engrenagem, é mais provável que provoque um problema agudo (quebra) do que crônico (desgaste ou folga).

até que se crie uma folga tão grande que ela começa
a raspar a carcaça, garfo (que é de nylon etc.).

Da engrenagem movida (menor) até carcaça tem uns 20mm de espaço livre. O garfo não é de nylon (só as guias), e não fica no mesmo plano que a corrente - não tem como raspar a corrente no garfo, talvez no eixo.

Imagine uma folga de 0,3mm por pino X 62 pinos.

Num pino de cerca de ¼”, uma folga de 0,3mm representa 5% - o que é excessivo e só ocorreria com bastante tempo de uso severo, lembrando que é uma folga "extra", que se somaria às folgas normais (ajuste deslizante).

Mesmo assim, teríamos: 0,3mm x 62 = 18,6 / 2 = 9,3mm => O que ainda é a metade dos 20mm de espaço livre entre a engrenagem e a carcaça da Tcase. Sem contar que esta folga de 10mm (soma de todas as folgas dos pinos) aumentaria o comprimento da corrente, formando um arco. O comprimento do segmento de reta seria ainda menor.

Usar a caminhotene nessa condição vai fazer com que a corrente acabe desgastando o garfo.

Acho que não. Aliás, mesmo que a corrente chegasse a raspar na carcaça, isto não seria um problema em si.

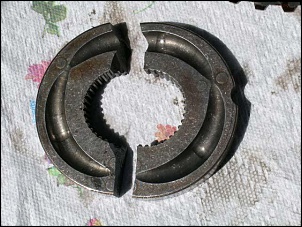

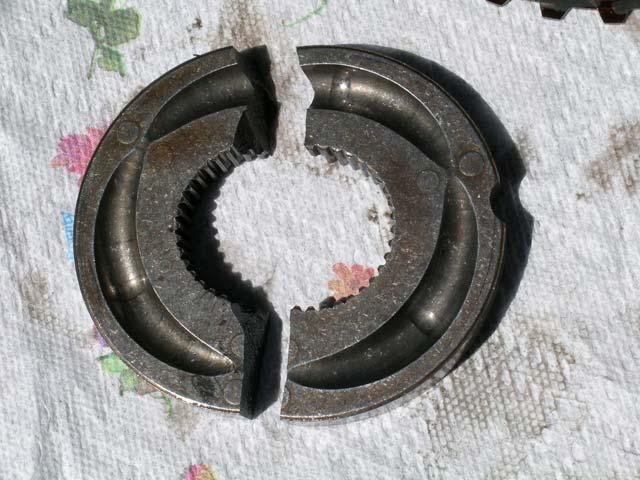

Acho que uma folga dessas só ocorreria por fadiga - uso constante do 4x4 e em condições severas. Mesmo com acionamento do 4x4 em piso seco, seria mais provável quebrar o disco da embreagem magnética (ball ramp) do que gerar folga.

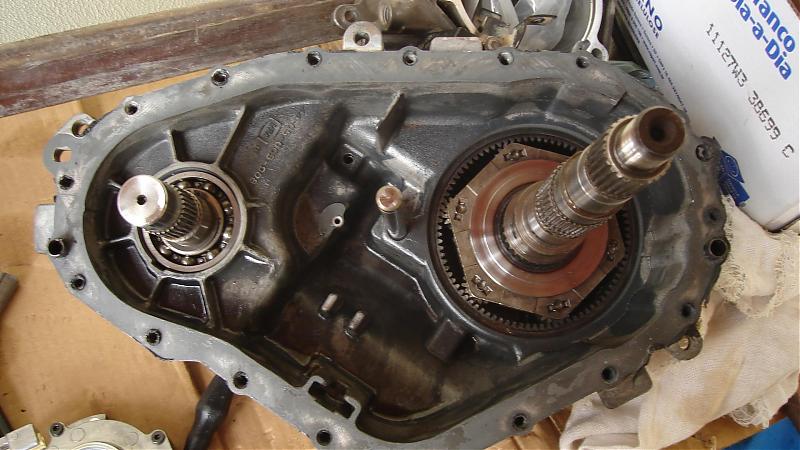

Por favor, se possível, indique na figura da Tcase onde a corrente rasparia.

Um abraço.

Márcio

[Edintruder]

Na primeira foto da esquerda, o eixo maior é o que sai para o cardam traseiro?
Não tens uma foto com o conjunto montado apenas sem a tampa?
